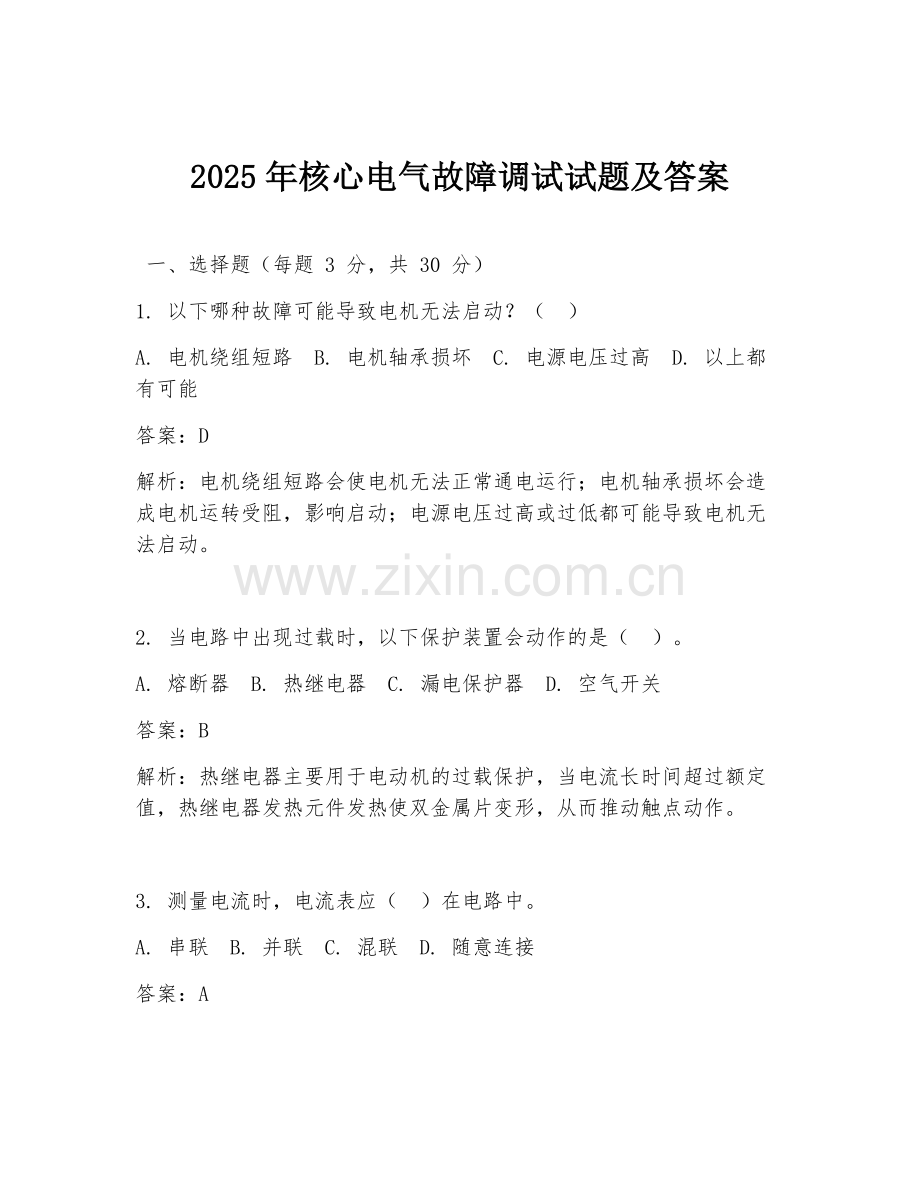

2025年核心电气故障调试试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种故障可能导致电机无法启动？（ ）
A. 电机绕组短路 B. 电机轴承损坏 C. 电源电压过高 D. 以上都有可能
答案：D
解析：电机绕组短路会使电机无法正常通电运行；电机轴承损坏会造成电机运转受阻，影响启动；电源电压过高或过低都可能导致电机无法启动。

2. 当电路中出现过载时，以下保护装置会动作的是（ ）。
A. 熔断器 B. 热继电器 C. 漏电保护器 D. 空气开关
答案：B
解析：热继电器主要用于电动机的过载保护，当电流长时间超过额定值，热继电器发热元件发热使双金属片变形，从而推动触点动作。

3. 测量电流时，电流表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 随意连接
答案：A
解析：电流表内阻很小，串联在电路中才能准确测量电路中的电流，若并联会导致短路。

4. 以下哪种工具可用于检测电路中的通断？（ ）
A. 万用表 B. 示波器 C. 接地电阻测试仪 D. 兆欧表
答案：A
解析：万用表可通过电阻档来检测电路是否导通，若电阻值接近 0 则电路导通，否则为断路。

5. 变压器的主要作用是（ ）。
A. 改变电压 B. 改变电流 C. 改变频率 D. 改变功率
答案：A
解析：变压器利用电磁感应原理，主要作用是改变交流电压的大小。

6. 电气设备发生火灾时，应首先（ ）。
A. 切断电源 B. 灭火 C. 报警 D. 撤离现场
答案：A
解析：切断电源可防止火灾蔓延时造成触电事故，同时便于后续灭火等操作。

7. 以下哪种现象不属于电气故障中的漏电？（ ）
A. 电气设备外壳带电 B. 电流互感器二次侧开路 C. 线路绝缘电阻下降 D. 有异常的漏电电流
答案：B
解析：电流互感器二次侧开路会使二次侧感应出高电压，不属于漏电现象。

8. 对于三相异步电动机，其旋转磁场的转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 转差率 D. A 和 B
答案：D
解析：旋转磁场转速 n0 = 60f/p，其中 f 是电源频率，p 是磁极对数。

9. 电容器在电路中的作用不包括（ ）。
A. 滤波 B. 耦合 C. 储能 D. 升压
答案：D
解析：电容器可用于滤波、耦合、储能等，但不能直接升压。

10. 当发现电气设备冒烟时，应（ ）。
A. 立即靠近检查 B. 用湿布擦拭 C. 迅速切断电源 D. 继续运行观察
答案：C
解析：设备冒烟可能存在故障，应迅速切断电源，防止故障扩大引发更严重后果。

二、填空题（每题 3 分，共 15 分）
1. 电路由电源、负载、（ ）和控制设备等组成。
答案：导线
解析：导线用于连接电源、负载和控制设备，形成电流通路。

2. 常见的电路故障类型有短路、断路和（ ）。
答案：漏电
解析：漏电也是电气电路中常见的故障类型之一。

3. 万用表一般可测量电压、电流和（ ）。
答案：电阻
解析：万用表基本功能就是测量电压、电流和电阻。

4. 电动机的调速方法有改变磁极对数调速、改变转差率调速和（ ）调速。
答案：变频
解析：变频调速是通过改变电源频率来调节电动机转速。

5. 接地电阻测试仪主要用于测量电气设备的（ ）电阻。
答案：接地
解析：用于检测电气设备接地装置的接地电阻大小是否符合要求。

三、简答题（每题 10 分，共 30 分）
1. 简述短路故障的危害及常见原因。
答案：危害：短路时电路中电流会急剧增大，可能烧毁电气设备，引发火灾，还可能破坏电力系统稳定运行。常见原因：电气设备绝缘损坏，如导线绝缘老化、受潮等；电气设备长期运行，绝缘性能下降；人为误操作，如误将火线与零线连接等。
解析：短路会造成极大危害，其原因主要涉及电气设备自身绝缘问题以及人为操作失误等方面。

2. 如何使用万用表检测二极管的好坏？
答案：将万用表置于二极管档，红表笔接二极管正极，黑表笔接负极，若万用表显示较小阻值（几百欧到几千欧），则二极管为正向导通，正常；若显示阻值很大（几百千欧以上），则为反向截止，正常。若两次测量阻值均很小或均很大，则二极管损坏。
解析：利用万用表二极管档的特性，通过测量不同极性下的阻值来判断二极管好坏。

3. 说明热继电器的工作原理及在电动机过载保护中的作用。
答案：工作原理：热继电器由发热元件、双金属片和触点组成。当电路中电流过载时，发热元件产生热量使双金属片受热弯曲，经过一定时间后，双金属片推动触点动作，切断控制电路。作用：在电动机过载时，热继电器能及时动作，切断电动机控制电路，防止电动机因长时间过载而损坏，起到过载保护作用。
解析：热继电器利用电流热效应工作，能有效保护电动机免受过载危害。

四、分析题（每题 15 分，共 15 分）
某三相异步电动机在运行过程中，突然出现转速下降、电流增大的现象，试分析可能的故障原因。
答案：可能原因：
1. 电源电压下降，导致电动机转矩减小，转速下降，电流增大。
2. 电动机绕组短路，使电机内部电阻减小，电流增大，同时也影响电机正常运行导致转速下降。
3. 机械负载过重，如联轴器卡死等，使电动机输出转矩增大，电流增大，转速被迫下降。
4. 电机轴承损坏，增加了电机运行阻力，导致转速下降，电流增大。
解析：从电源、电机自身绕组、负载和机械部件等方面综合分析可能导致转速下降、电流增大的原因。

五、综合题（每题 2x 分，共 2x 分）
有一个简单的照明电路，由电源、开关、灯泡和导线组成。当闭合开关后，灯泡不亮。请设计一个检测方案，找出可能的故障点并说明如何排除。
答案：检测方案：
1. 首先检查灯泡是否损坏，可更换一个相同规格的灯泡，若新灯泡亮，则原灯泡损坏，更换灯泡即可。
2. 检查开关是否能正常闭合和断开，用万用表电阻档测量开关闭合时的电阻，若电阻为 0 则开关正常，若电阻很大则开关损坏，更换开关。
3. 检查导线是否断路，用万用表电阻档测量导线两端电阻，若电阻很大则导线断路，找到断路处重新连接或更换导线。
4. 检查电源是否正常供电，用万用表电压档测量电源两端电压，若电压正常则电源没问题，若电压异常则检查电源。

排除方法：
1. 若灯泡损坏，更换新灯泡。
2. 若开关损坏，更换开关。
3. 若导线断路，修复或更换导线。
4. 若电源问题导致，维修电源或更换电源。
解析：按照从灯泡、开关、导线到电源的顺序依次检测，根据检测结果进行相应故障排除。
