2025年电气设备提升解析电气工程试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种电气设备不属于一次设备？（ ）
A. 发电机 B. 变压器 C. 继电器 D. 断路器
答案：C
解析：一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备，而继电器是对一次设备及其系统进行测量、控制、监视和保护的辅助设备，属于二次设备。
2. 变压器的变比是指（ ）。
A. 一、二次侧绕组匝数之比 B. 一、二次侧电压之比
C. 一、二次侧电流之比 D. 以上都是
答案：A
解析：变压器变比是指变压器一、二次侧绕组匝数之比，它决定了变压器的电压变换比等参数。电压比和电流比是在变比确定后根据相关公式推导得出的。
3. 高压断路器的主要作用是（ ）。
A. 切断和接通负荷电流 B. 切断故障电流
C. 切断和接通空载电流 D. 以上都是
答案：D
解析：高压断路器能在正常和故障情况下切断和接通电路，包括负荷电流、故障电流以及空载电流等。

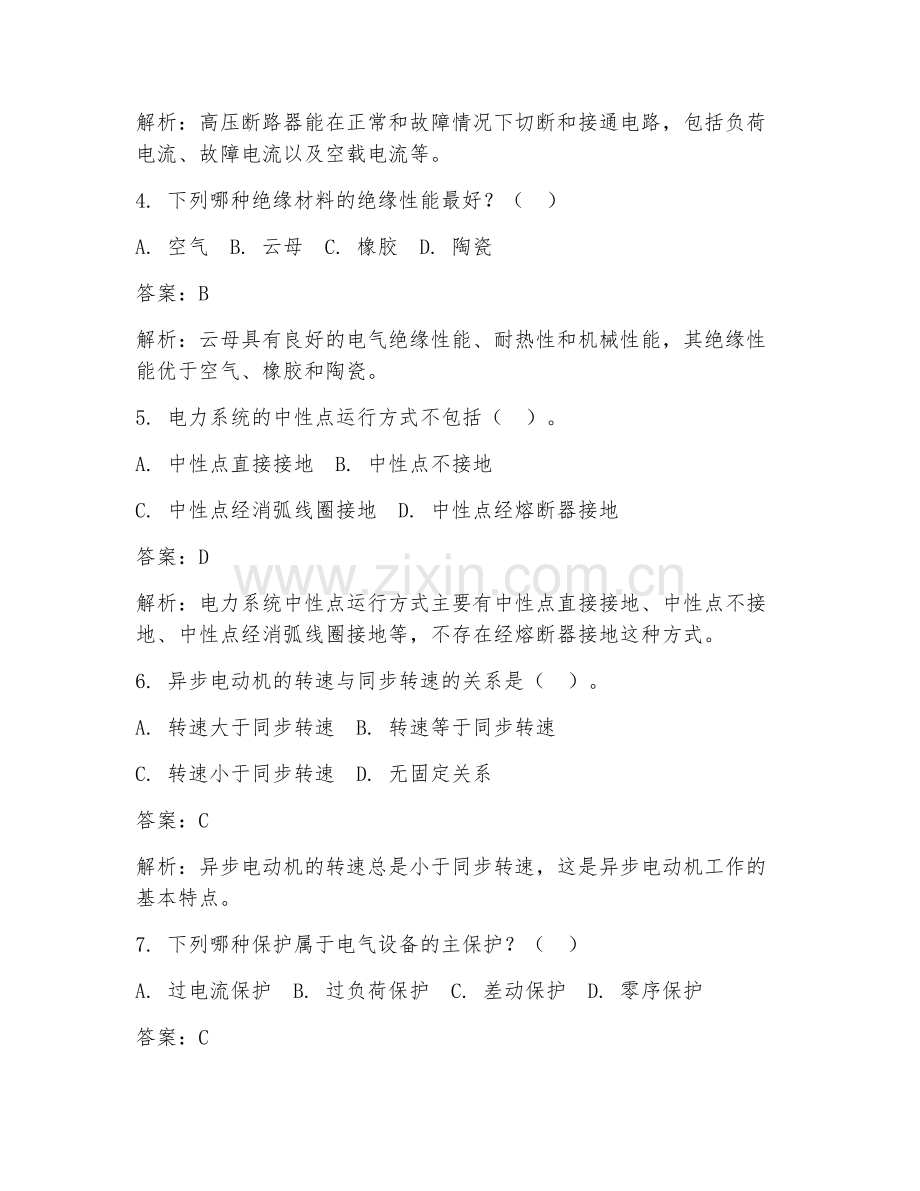

4. 下列哪种绝缘材料的绝缘性能最好？（ ）
A. 空气 B. 云母 C. 橡胶 D. 陶瓷
答案：B
解析：云母具有良好的电气绝缘性能、耐热性和机械性能，其绝缘性能优于空气、橡胶和陶瓷。
5. 电力系统的中性点运行方式不包括（ ）。
A. 中性点直接接地 B. 中性点不接地
C. 中性点经消弧线圈接地 D. 中性点经熔断器接地
答案：D
解析：电力系统中性点运行方式主要有中性点直接接地、中性点不接地、中性点经消弧线圈接地等，不存在经熔断器接地这种方式。
6. 异步电动机的转速与同步转速的关系是（ ）。
A. 转速大于同步转速 B. 转速等于同步转速
C. 转速小于同步转速 D. 无固定关系
答案：C
解析：异步电动机的转速总是小于同步转速，这是异步电动机工作的基本特点。
7. 下列哪种保护属于电气设备的主保护？（ ）
A. 过电流保护 B. 过负荷保护 C. 差动保护 D. 零序保护
答案：C
解析：差动保护能快速、灵敏地反映电气设备内部故障，是主保护；过电流保护、过负荷保护和零序保护一般作为后备保护。
8. 高压隔离开关的主要作用是（ ）。
A. 隔离电源 B. 切断负荷电流
C. 切断短路电流 D. 拉合空载线路
答案：A
解析：高压隔离开关主要用于隔离电源，保证检修安全，不能切断负荷电流和短路电流，拉合空载线路等操作有严格限制条件。
9. 电力变压器的油起（ ）作用。
A. 绝缘和灭弧 B. 绝缘和防锈
C. 绝缘和散热 D. 灭弧和散热
答案：C
解析：变压器油主要起到绝缘和散热的作用，确保变压器正常运行。
10. 下列哪种电器属于控制电器？（ ）
A. 接触器 B. 熔断器 C. 电阻器 D. 电容器
答案：A
解析：接触器用于控制电路的通断，属于控制电器；熔断器是保护电器，电阻器和电容器是电路元件，不属于控制电器。

二、填空题（每题3分，共15分）
1. 电力系统是由发电厂、（ ）、（ ）和用户组成的整体。
答案：电力网、变电站
解析：电力系统包括发电、输电、变电、配电和用电等环节，电力网负责传输电能，变电站用于变换电压等级等。
2. 高压开关柜按结构形式可分为（ ）和（ ）。
答案：固定式、手车式
解析：这是高压开关柜常见的两种结构形式，各有特点。
3. 异步电动机的调速方法有（ ）调速、（ ）调速和（ ）调速。
答案：变极、变频、改变转差率
解析：这是异步电动机常用的调速方式。
4. 电气设备的接地可分为（ ）接地、（ ）接地和（ ）接地。
答案：工作、保护、防雷
解析：不同的接地类型有不同的作用，保障电气设备安全运行。
5. 变压器的损耗包括（ ）损耗和（ ）损耗。
答案：铁、铜
解析：铁损耗与铁芯有关，铜损耗与绕组电阻有关。

三、简答题（每题10分，共30分）
1. 简述高压断路器的灭弧原理。
答案：高压断路器的灭弧原理主要有以下几种：
（1）利用灭弧介质：如油断路器利用变压器油作为灭弧介质，当触头分开时，电弧使油分解产生气体，气体吹动电弧，使电弧冷却和熄灭；六氟化硫断路器利用六氟化硫气体作为灭弧介质，其具有良好的灭弧性能。
（2）采用特殊触头结构：如采用多断口结构，将电弧分割成多个短电弧，增加电弧的长度，降低电弧电压，使电弧容易熄灭；采用磁吹灭弧装置，利用磁场力将电弧拉长、冷却，促使电弧熄灭。
（3）利用固体介质灭弧：如真空断路器利用真空作为灭弧介质，触头在真空中分开时，电弧产生的金属蒸汽在极短时间内扩散和冷却，使电弧熄灭。
解析：灭弧原理是高压断路器能够可靠切断电路的关键，不同类型的断路器采用不同的灭弧方式来确保灭弧效果。
2. 说明电力系统中性点接地方式的优缺点。
答案：
- 中性点直接接地方式：
优点：发生单相接地时，接地短路电流大，能使保护装置迅速动作，切除故障线路，保障设备和人员安全；过电压数值相对较低。
缺点：故障时短路电流大，对电气设备的绝缘要求高；单相接地短路时会造成停电范围扩大。
- 中性点不接地方式：
优点：发生单相接地时，三相线电压仍能保持对称，能维持一定时间的运行，提高供电可靠性；对电气设备的绝缘要求相对较低。
缺点：单相接地时，接地电流较小，可能不足以使保护装置可靠动作，故障可能长时间存在；接地点可能产生间歇性电弧，引发过电压。
- 中性点经消弧线圈接地方式：
优点：能有效补偿接地电容电流，减少接地点电弧电流，避免间歇性电弧引发过电压；提高供电可靠性。
缺点：系统运行较为复杂，需要安装消弧线圈等设备；投资成本较高。
解析：不同的中性点接地方式各有特点，在实际应用中需根据具体情况选择合适的接地方式。
3. 简述异步电动机的启动方法及特点。
答案：异步电动机的启动方法主要有：
（1）直接启动：
特点：简单、可靠、启动设备少；但启动电流大，一般为额定电流的几倍到十几倍，会对电网造成较大冲击，可能影响同一电网上其他设备的正常运行。适用于小容量电动机。
（2）降压启动：
特点：通过降低加在电动机定子绕组上的电压来减小启动电流。常见的降压启动方法有星 - 三角启动、自耦变压器启动等。星 - 三角启动设备简单，成本低，但启动转矩较小；自耦变压器启动可根据需要选择不同的降压比，启动转矩较大，但设备相对复杂，成本较高。降压启动适用于容量较大但不允许直接启动的电动机。
解析：不同的启动方法适用于不同的场合，需综合考虑电动机容量、电网条件等因素来选择合适的启动方式。

四、计算题（每题10分，共15分）
1. 一台三相异步电动机，额定功率为10kW，额定电压为380V，额定功率因数为0.85，额定效率为0.9，求该电动机的额定电流。
答案：根据公式\(P = \sqrt{3}UI\cos\varphi\eta\)，可得\(I = \frac{P}{\sqrt{3}U\cos\varphi\eta}\)。
已知\(P = 10kW = 10000W\)，\(U = 380V\)，\(\cos\varphi = 0.85\)，\(\eta = 0.9\)。
则\(I = \frac{10000}{\sqrt{3}×380×0.85×0.9} \approx 20.9A\)。
解析：通过已知的功率、电压、功率因数和效率等参数，利用公式计算出电动机的额定电流。
2. 某电力变压器的变比为10，一次侧电压为10kV，如果二次侧接一电阻负载，电阻值为10Ω，求二次侧电流和一次侧电流。
答案：首先根据变比公式\(\frac{U_1}{U_2} = k\)（\(k\)为变比），可得二次侧电压\(U_2 = \frac{U_1}{k} = \frac{10000}{10} = 1000V\)。
二次侧电流\(I_2 = \frac{U_2}{R} = \frac{1000}{10} = 100A\)。
再根据变比关系\(\frac{I_1}{I_2} = \frac{1}{k}\)，可得一次侧电流\(I_1 = \frac{I_2}{k} = \frac{100}{10} = 10A\)。
解析：先由变比求出二次侧电压，再根据欧姆定律求出二次侧电流，最后根据变比关系求出一次侧电流。

五、案例分析题（20分）
某工厂的供电系统中，一台运行中的三相异步电动机突然出现异常声音，同时电动机外壳温度升高。经检查发现，电动机的一相绕组出现短路故障。请分析以下问题：
1. 该故障可能会对电动机及供电系统造成哪些危害？（10分）
答案：对电动机的危害：短路会导致该相绕组电流急剧增大，产生大量热量，可能烧毁绕组绝缘，使电动机损坏；电动机可能因转矩不平衡而剧烈振动，影响其使用寿命。
对供电系统的危害：电动机短路电流会使供电线路电流增大，可能引起线路过载，导致线路保护装置动作，切断电源，影响工厂其他设备的正常运行；短路电流产生的电动力可能破坏供电线路的电气设备，如损坏开关、刀闸等。
解析：从电动机自身和供电系统两个方面分析故障的危害，绕组短路会引发一系列问题，影响设备运行和安全。
2. 针对该故障，应采取哪些措施进行处理？（10分）
答案：首先应立即停止电动机运行，防止故障进一步扩大。然后对电动机进行检修，更换短路的绕组。在检修过程中，要对电动机的其他部分进行检查，确保无其他潜在故障。检修完成后，对电动机进行测试和调试，确保其能正常运行。同时，要对供电系统进行检查，查看是否有其他异常情况，如线路是否有破损等，如有问题及时处理。还应检查保护装置是否能正常工作，必要时对保护装置进行整定和调试，以保证在类似故障发生时能及时准确地动作。
解析：针对电动机绕组短路故障，采取停止运行、检修更换绕组、全面检查测试以及对供电系统相关检查和调试等措施，保障设备恢复正常运行和供电系统安全稳定。
