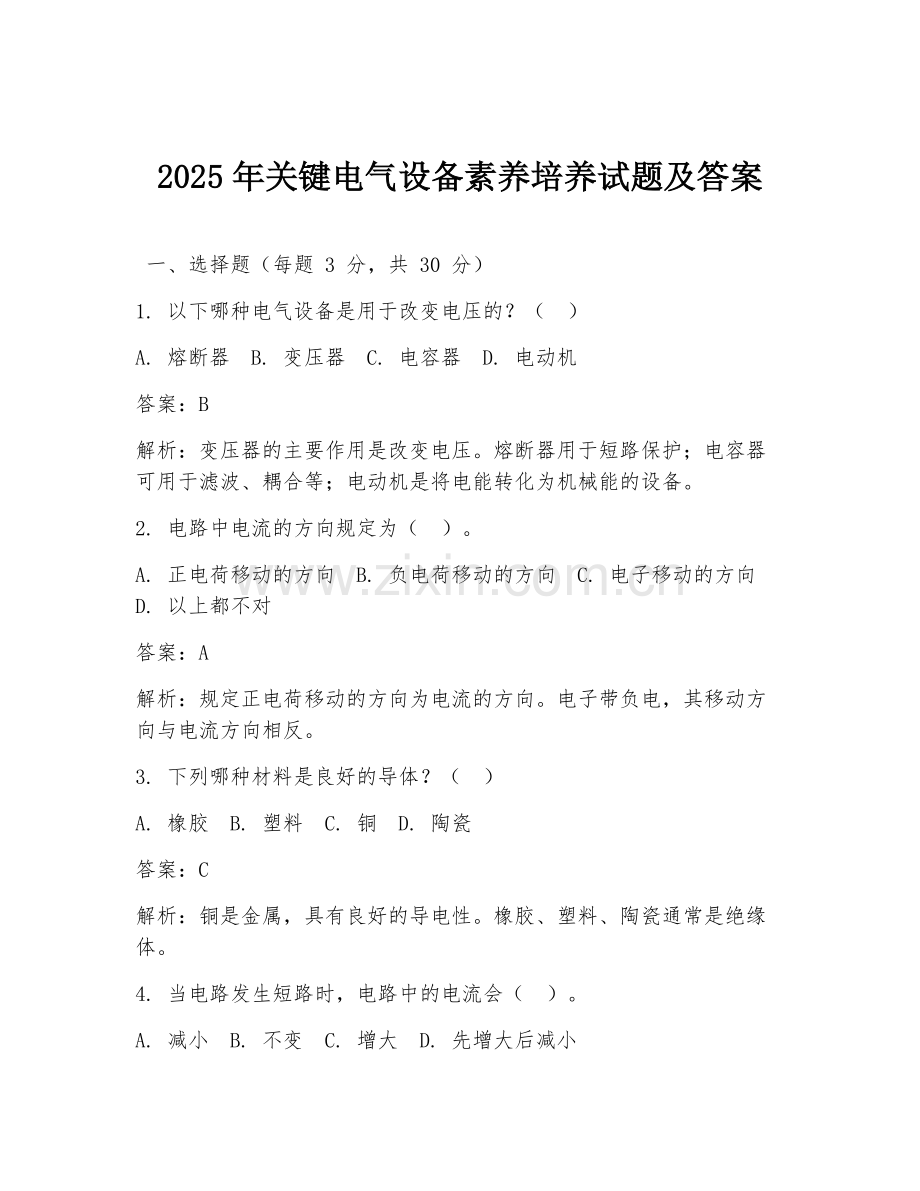

2025年关键电气设备素养培养试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种电气设备是用于改变电压的？（ ）
A. 熔断器 B. 变压器 C. 电容器 D. 电动机
答案：B
解析：变压器的主要作用是改变电压。熔断器用于短路保护；电容器可用于滤波、耦合等；电动机是将电能转化为机械能的设备。
2. 电路中电流的方向规定为（ ）。
A. 正电荷移动的方向 B. 负电荷移动的方向 C. 电子移动的方向 D. 以上都不对
答案：A
解析：规定正电荷移动的方向为电流的方向。电子带负电，其移动方向与电流方向相反。
3. 下列哪种材料是良好的导体？（ ）
A. 橡胶 B. 塑料 C. 铜 D. 陶瓷
答案：C
解析：铜是金属，具有良好的导电性。橡胶、塑料、陶瓷通常是绝缘体。
4. 当电路发生短路时，电路中的电流会（ ）。
A. 减小 B. 不变 C. 增大 D. 先增大后减小
答案：C
解析：短路时，电路电阻趋近于零，根据欧姆定律 I=U/R，电流会急剧增大。
5. 三相对称电路中，线电压与相电压的关系是（ ）。
A. 线电压等于相电压 B. 线电压是相电压的√3 倍 C. 线电压是相电压的 1/√3 倍 D. 无法确定
答案：B
解析：在三相对称电路中，线电压是相电压的√3 倍。
6. 以下哪种电气设备可以将机械能转化为电能？（ ）
A. 发电机 B. 电动机 C. 电阻器 D. 电感器
答案：A
解析：发电机工作原理是电磁感应，将机械能转化为电能。电动机是将电能转化为机械能；电阻器主要是对电流起阻碍作用；电感器对交流电流有阻碍作用。
7. 安全电压是指（ ）。
A. 220V B. 380V C. 不高于 36V D. 110V
答案：C
解析：不高于 36V 的电压对人体相对安全，称为安全电压。
8. 测量电流时，电流表应（ ）在电路中。
A. 串联 B. 并联 C. 混联 D. 以上都可以
答案：A
解析：电流表内阻很小，串联在电路中才能准确测量电流，若并联会导致短路。
9. 下列哪种颜色的导线通常表示火线？（ ）
A. 红色 B. 蓝色 C. 绿色 D. 黄绿双色
答案：A
解析：红色导线通常表示火线，蓝色表示零线，黄绿双色表示地线。
10. 电路中功率因数的计算公式是（ ）。
A. P=UI B. Q=UI C. cosφ=P/S D. S=√(P²+Q²)
答案：C
解析：功率因数 cosφ=P/S，其中 P 是有功功率，S 是视在功率。P=UI 是计算有功功率的公式；Q=UI 不是常见公式；S=√(P²+Q²)是计算视在功率的公式。

二、填空题（每题 2 分，共 20 分）
1. 电路主要由电源、（ ）、导线和开关组成。
答案：负载
解析：电路基本组成包括电源提供电能，负载消耗电能，导线连接各部分，开关控制电路通断。
2. 电阻的单位是（ ）。
答案：欧姆（Ω）
解析：电阻的基本单位是欧姆，简称欧。
3. 并联电路中，各支路电压（ ）。
答案：相等
解析：并联电路特点是各支路电压相等，电流分配与电阻成反比。
4. 三相交流电源有（ ）、（ ）、（ ）三种连接方式。
答案：星形（Y）、三角形（△）
解析：三相交流电源常见连接方式为星形和三角形。
5. 电动机的转速与（ ）和（ ）有关。
答案：磁极对数、电源频率
解析：根据公式 n=60f/p（n 是转速，f 是电源频率，p 是磁极对数）可知电动机转速与磁极对数和电源频率有关。
6. 电力系统中，为了提高功率因数，常采用（ ）进行无功补偿。
答案：电容器
解析：电容器可发出无功功率，补偿感性负载的无功消耗，提高功率因数。
7. 测量电压时，电压表应（ ）在电路中。
答案：并联
解析：电压表内阻很大，并联在电路中才能准确测量电压。
8. 触电方式有（ ）触电、（ ）触电和跨步电压触电。
答案：单相、两相
解析：单相触电是人体接触一根火线；两相触电是人体同时接触两根火线；跨步电压触电是在高压设备接地处周围行走时发生。
9. 电气设备的额定电压是指（ ）。
答案：保证设备正常工作的电压
解析：额定电压是电气设备正常运行时所需的电压值。
10. 基尔霍夫定律包括（ ）定律和（ ）定律。
答案：电流、电压
解析：基尔霍夫电流定律用于分析节点电流关系，基尔霍夫电压定律用于分析回路电压关系。

三、简答题（每题 10 分，共 30 分）
1. 简述变压器的工作原理。
答案：变压器是利用电磁感应原理工作的。它由铁芯和绕组组成，一次绕组接入交流电源，产生交变磁通，该磁通穿过铁芯和二次绕组。根据电磁感应定律，交变磁通会在二次绕组中感应出电动势，当二次绕组闭合形成回路时，就会有电流通过。通过改变一、二次绕组的匝数比，可以改变二次绕组的输出电压，从而实现电压的变换。
解析：详细阐述了变压器的组成部分以及电磁感应原理在其中的具体应用，包括磁通的产生、感应电动势的形成以及电压变换的原理。
2. 说明安全用电的基本原则。
答案：安全用电的基本原则包括：不接触低压带电体，不靠近高压带电体；工作前先切断电源，确保安全；使用合格的电气设备，避免使用有损坏或老化的电器；保持电气设备和工作场所干燥，防止触电；遇到电气火灾等紧急情况，先切断电源再灭火；定期检查电气设备和线路，及时发现和排除安全隐患。
解析：从多个方面说明了安全用电应遵循的原则，涵盖了日常使用电气设备时的各种注意事项，以保障人身和设备安全。
3. 简述三相异步电动机的调速方法。
答案：三相异步电动机常见的调速方法有：变极调速，通过改变定子绕组的磁极对数来改变转速；变频调速，改变电源频率来实现调速，这种方法调速范围宽、效率高；改变转差率调速，包括调压调速、转子串电阻调速等，但这种方法调速范围有限且效率较低。
解析：介绍了三种主要的调速方法，对每种方法的原理进行了简单说明，使学生对电动机调速有一个全面的认识。

四、计算题（每题 10 分，共 20 分）
1. 已知某电阻两端电压为 220V，电阻值为 100Ω，求通过该电阻的电流及电阻消耗的功率。
答案：根据欧姆定律 I=U/R，可得电流 I=220V÷100Ω = 2.2A。
根据功率公式 P=UI，可得功率 P = 220V×2.2A = 484W。
解析：先利用欧姆定律求出电流，再根据功率公式求出功率，考查了基本公式的应用。
2. 有一台三相异步电动机，额定功率 P=10kW，额定电压 U=380V，额定电流 I=20A，功率因数 cosφ=0.8，求该电动机的视在功率 S 和有功功率 P。
答案：视在功率 S = UI = 380V×20A = 7600VA = 7.6kVA。
有功功率 P = S×cosφ = 7.6kVA×0.8 = 6.08kW。
解析：先根据视在功率公式求出视在功率，再利用功率因数与视在功率的关系求出有功功率。

五、案例分析题（10 分）
某工厂发生一起电气火灾事故，经调查发现，是由于一台电动机长时间过载运行，导致电动机绕组过热，绝缘损坏，引发火灾。请分析事故原因，并提出预防措施。
答案：事故原因分析：电动机长时间过载运行，使得电流增大，根据焦耳定律 Q=I²Rt，电流增大导致绕组产生过多热量，温度升高，进而损坏绝缘，最终引发火灾。
预防措施：安装过载保护装置，当电动机过载时能及时切断电源，避免长时间过载运行；定期检查电动机的运行状况，包括电流、温度等参数，及时发现过载隐患；合理安排电动机的负载，避免超过其额定功率运行；对电动机进行维护保养，确保绝缘性能良好。
解析：详细分析了事故发生的原理，从过载导致发热损坏绝缘这一过程进行阐述。并针对原因提出了一系列可行的预防措施，涵盖了保护装置安装、运行检查、负载安排和维护保养等方面。
