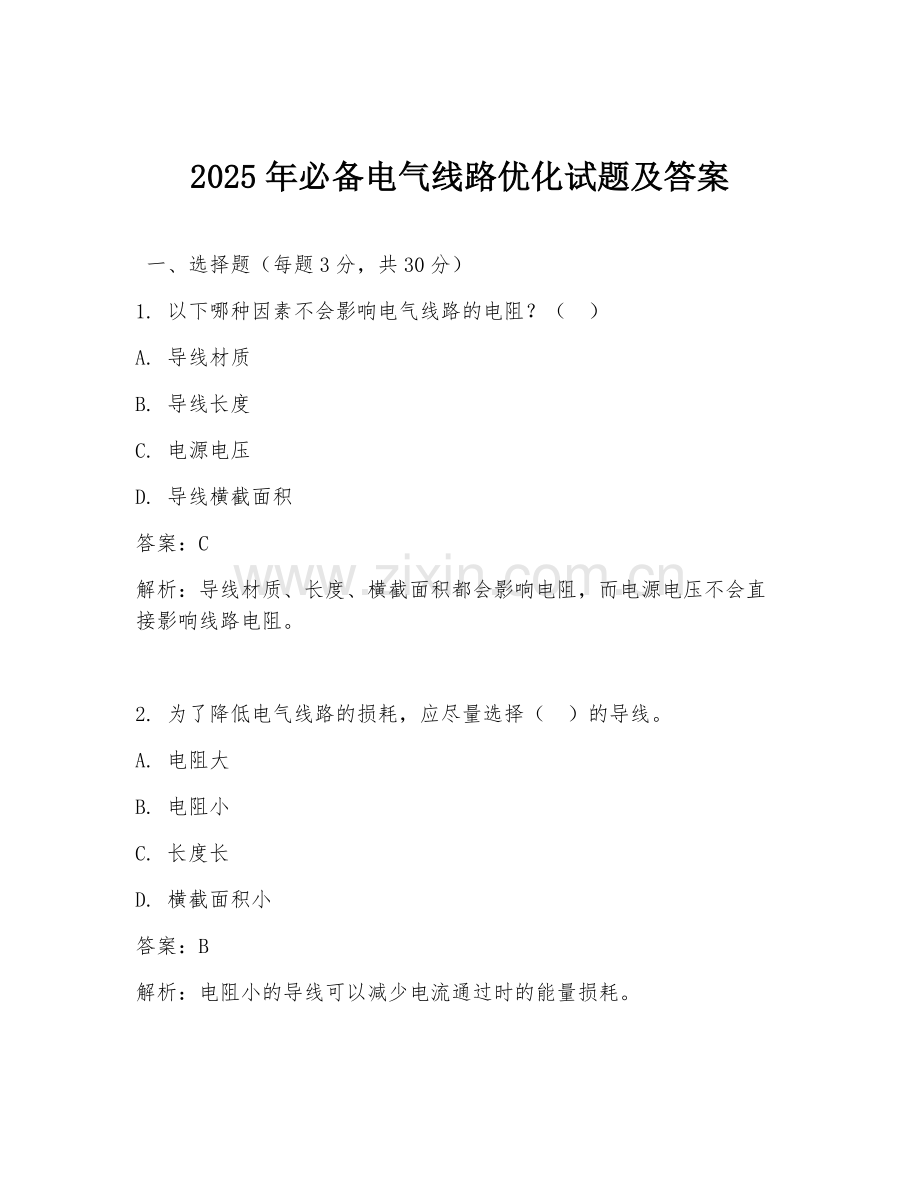

2025年必备电气线路优化试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种因素不会影响电气线路的电阻？（ ）
A. 导线材质
B. 导线长度
C. 电源电压
D. 导线横截面积
答案：C
解析：导线材质、长度、横截面积都会影响电阻，而电源电压不会直接影响线路电阻。

2. 为了降低电气线路的损耗，应尽量选择（ ）的导线。
A. 电阻大
B. 电阻小
C. 长度长
D. 横截面积小
答案：B
解析：电阻小的导线可以减少电流通过时的能量损耗。

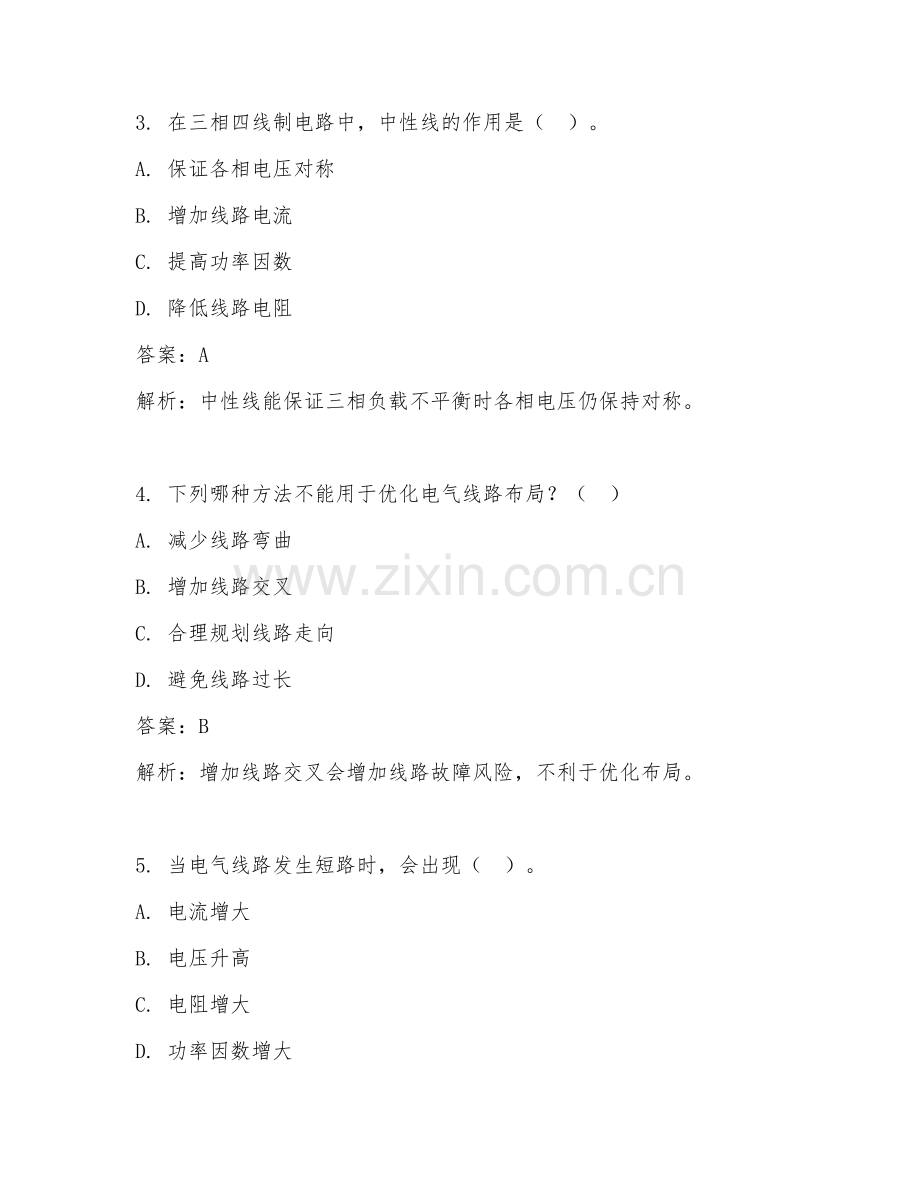

3. 在三相四线制电路中，中性线的作用是（ ）。
A. 保证各相电压对称
B. 增加线路电流
C. 提高功率因数
D. 降低线路电阻
答案：A
解析：中性线能保证三相负载不平衡时各相电压仍保持对称。

4. 下列哪种方法不能用于优化电气线路布局？（ ）
A. 减少线路弯曲
B. 增加线路交叉
C. 合理规划线路走向
D. 避免线路过长
答案：B
解析：增加线路交叉会增加线路故障风险，不利于优化布局。

5. 当电气线路发生短路时，会出现（ ）。
A. 电流增大
B. 电压升高
C. 电阻增大
D. 功率因数增大
答案：A
解析：短路时电阻极小，电流会急剧增大。

6. 对于高压电气线路，通常采用（ ）来提高线路的绝缘性能。
A. 增加导线直径
B. 降低导线温度
C. 采用绝缘材料
D. 减少线路分支
答案：C
解析：绝缘材料可有效提高高压线路绝缘性能。

7. 优化电气线路时，应考虑线路的（ ），以避免因温度变化导致线路故障。
A. 热膨胀系数
B. 弹性模量
C. 泊松比
D. 硬度
答案：A
解析：热膨胀系数会影响线路在温度变化时的尺寸变化，进而影响线路性能。

8. 以下哪种电气设备可用于改善电气线路的功率因数？（ ）
A. 电阻器
B. 电容器
C. 电感器
D. 变压器
答案：B
解析：电容器可用于补偿无功功率，提高功率因数。

9. 在设计电气线路时，应根据负载的（ ）来选择合适的导线规格。
A. 功率
B. 电压
C. 电阻
D. 频率
答案：A
解析：负载功率决定所需电流大小，从而确定导线规格。

10. 对于频繁启动的电动机负载，其电气线路应适当（ ）导线的截面积。
A. 减小
B. 增大
C. 不变
D. 随意选择
答案：B
解析：频繁启动电流大，需增大导线截面积以满足载流要求。

二、填空题（每题3分，共15分）
1. 电气线路优化的主要目标是降低______、提高______和保证______。
答案：线路损耗、供电可靠性、电能质量
解析：降低线路损耗可节约能源，提高供电可靠性能保障用电设备正常运行，保证电能质量可使电气设备稳定工作。
2. 导线的电阻与导线材质的______、长度成______比，与横截面积成______比。
答案：电阻率、正、反
解析：根据电阻计算公式可知它们之间的关系。
3. 三相电路中，负载的连接方式有______和______两种。
答案：星形连接、三角形连接
解析：这是三相负载常见的连接方式。
4. 电气线路中的无功功率主要由______设备产生。
答案：电感性
解析：电感性设备如电动机等会产生无功功率。
5. 为了防止电气线路过载，应安装______装置。
答案：过载保护
解析：过载保护装置可在电流过大时切断电路，保护线路和设备。

三、简答题（每题10分，共30分）
1. 简述优化电气线路布局的基本原则。
答案：
- 减少线路长度，避免迂回曲折，以降低线路电阻和损耗。
- 合理规划线路走向，尽量减少线路交叉，降低故障风险。
- 考虑线路的散热条件，避免线路因过热影响性能和安全。
- 便于维护和检修，预留足够的操作空间。
- 结合实际环境和设备布局，使线路布局整齐、美观。
解析：这些原则有助于提高线路的性能、可靠性和安全性，同时便于维护管理。
2. 说明如何根据负载特性选择合适的电气线路。
答案：
- 对于电阻性负载，根据其功率计算出电流，按照电流大小选择合适载流量的导线。同时考虑线路的电压降，确保负载端电压满足要求。
- 对于电感性负载，除了考虑电流大小选择导线外，还要考虑其启动电流较大的特点，适当增大导线截面积。并且可通过并联电容器等方式提高功率因数，改善线路性能。
- 对于电容性负载，同样依据电流选择导线，注意其对线路电压的影响，合理调整线路参数。
解析：不同负载特性对线路要求不同，正确选择线路才能保证负载正常运行。
3. 分析电气线路产生谐波的原因及危害。
答案：
原因：
- 电力系统中存在大量非线性负载，如变频器、整流器等，它们在工作时会产生谐波电流。
- 变压器的励磁电流等也会含有谐波成分。
危害：
- 增加线路损耗，使电能浪费。
- 影响电气设备的正常运行，可能导致设备过热、损坏。
- 干扰通信系统等其他电子设备的正常工作。
- 导致电网电压畸变，影响电能质量。
解析：了解谐波产生原因和危害，有助于采取措施减少谐波影响。

四、计算题（每题10分，共15分）
1. 已知某电阻性负载的功率为10kW，电压为220V，求该负载的电流及所需导线的最小截面积（导线允许载流量为5A/mm²）。
答案：
根据功率公式P = UI，可得电流I = P/U = 10000/220 ≈ 45.45A。
所需导线截面积S = I/允许载流量 = 45.45/5 = 9.09mm²，所以导线最小截面积取10mm²。
解析：先由功率公式算出电流，再根据电流和允许载流量求出导线截面积。
2. 某三相四线制电路中，负载为星形连接，每相负载电阻为20Ω，线电压为380V，求相电流和线电流。
答案：
相电压U相 = U线/√3 = 380/√3 ≈ 220V。
相电流I相 = U相/R = 220/20 = 11A。
因为星形连接时线电流等于相电流，所以线电流I线 = 11A。
解析：利用星形连接的电压关系公式先求出相电压，再由欧姆定律求出相电流和线电流。

五、综合题（20分）
某工厂有一台三相异步电动机，额定功率为30kW，额定电压为380V，额定功率因数为0.85，效率为0.9，采用三角形连接。现要对其供电线路进行优化设计。
1. 计算电动机的额定电流。（5分）
2. 若线路距离电源较远，需考虑电压降，选择合适的导线规格（导线材质为铜，允许载流量为6A/mm²）。（1分）
3. 为提高功率因数，应采用何种补偿方式？计算所需补偿电容的容量。（8分）
4. 设计该电动机的过载保护和短路保护方案。（6分）

答案：
1. 电动机额定电流Ie = Pe/(√3Ueηcosφ) = 30000/(√3×380×0.9×0.85) ≈ 59.3A。
2. 考虑电压降等因素，选择导线截面积S = Ie/允许载流量 = 59.3/6 ≈ 9.9mm²，可选10mm²的铜导线。
3. 采用并联电容器补偿无功功率提高功率因数。
电动机的无功功率Qe = Pe(tanφ1 - tanφ2)，其中tanφ1 = √(1/cos²φ1 - 1) = √(1/0.85² - 1) ≈ 0.62，tanφ2理想值取0。
则Qe = 30000×0.62 = 18600var。
所需补偿电容容量C = Qe/(2πfU²)，f = 50Hz，U = 380V，
C = 18600/(2π×50×380²) ≈ 408μF。
4. 过载保护：可采用热继电器，根据电动机额定电流选择合适规格的热继电器，当电流超过额定值一定时间后，热继电器动作切断电路。
短路保护：采用熔断器，根据电路短路电流大小选择合适额定电流的熔断器，当发生短路时，熔断器迅速熔断切断电路。
解析：
1. 根据电动机额定功率等参数公式计算额定电流。
2. 依据额定电流选择合适导线规格。
3. 利用无功功率公式计算补偿电容容量。
4. 分别阐述过载保护和短路保护的常用方案及选择依据。
