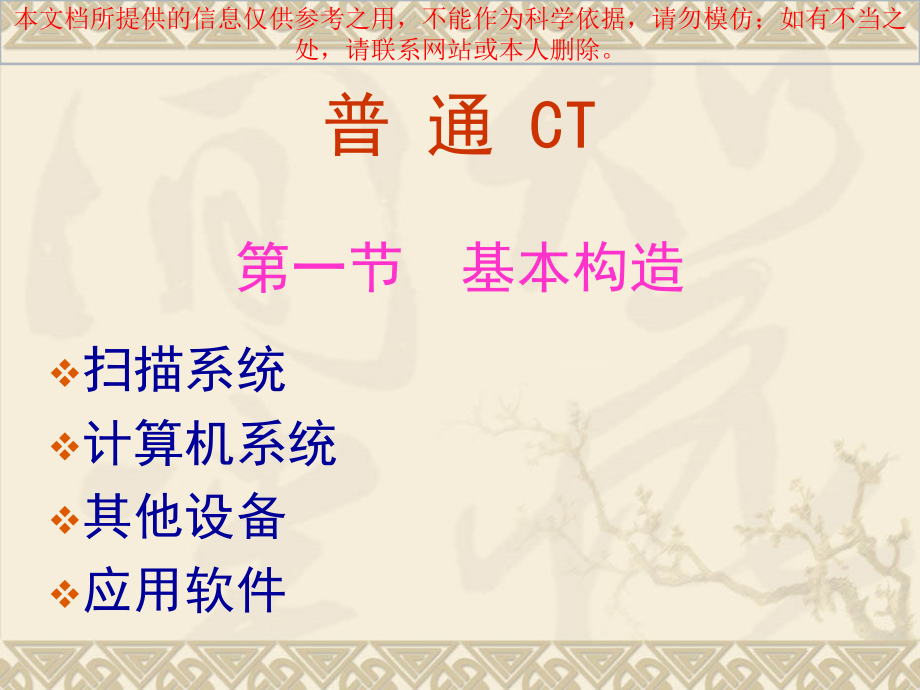

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,*,本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。,普 通,CT,第一节 基本构造,扫描系统,计算机系统,其他设备,应用软件,CT,机的基本结构,（一）扫描系统,扫描机架,检查床,X,线高压发生器,X,线管,准直器,滤过器,探测器,模数转换器,准直器,准直器是一种限制,X,线光束的孔径光栏，它由大小合适的长方形或圆形的铅片或由彼此相对移动可调的 铅条带构成。,作用是大幅度减少散射线的干扰，提高图像质量，决定扫描厚。,CT,扫描机中准直器分为二种：一种是,X,线管侧准直器；另一种是探测器侧准直器，两个准直器必须精确地对准,。,探测器,X,线检测器是将,X,线光子变成电流信号的一种装置，常用的有高压氙气电室检测器和闪烁晶体检测器等。目前普遍采用固态稀土陶瓷探测器，它集合了上述两种探测器的优点。,（二）计算机系统,计算机系统是,CT,成像系统的核心装置，它具有采集数据处理、高速数学运算、图像重建、图像评价、图像存储、系统控制、人-机对话等功能,（三）其他设备,磁盘机和相关存储媒介,操作台,其它辅助设备,（四）应用软件,基本功能软件：扫描、照相、图像储存和清盘,特殊功能软件：动态扫描、快速连续扫描、定位扫描、高分辨率扫描、虚拟内窥镜、,CT,心脏成像、职能血管分析软件等。,第二节 成像原理,大致可分三个过程,数据采集,图像重建,图像显示,CT,的工作原理,高压发生器,高电压,球管,X-ray,人体探测器,A/D,转换器,计算机,数据重建,显示器,人体断层扫,描图像,螺旋,CT,概念,螺旋扫描技术是扫描过程中，,X,线球管环绕病人作连续360圆周运动，持续发射,X,线。同时扫描床以匀速移动，探测器连续采集数据。由于上述程序是同步进行的，,X,线球管对病人而言，经历了一个螺旋性路径，故被称为螺旋扫描,CT（Spiral CT),第一节 基本构成,扫描机架,检查床,计算机系统,螺旋,CT,的结构特点,采用了滑环技术,采用大容量的,X,射线管,使用定位精确的扫描床,大容量的机器硬盘,滑环技术,以铜制成滑环，作为静止部分，导电碳刷在滑环上运动.,通过碳刷和滑环的接触导电得以使机架能作单向的连续旋转.,根据传递电压的不同分低压滑环和高压滑环。,高压滑环,滑环部分传递的是,X,线高压发生器的输出电压。高压发生器在机架外，其产生的高压通过电缆传输到滑环，而后输送给,X,线管。,要求：成本高，铜环与碳刷之间传递的是高压，技术要求高。,低压滑环,滑环部分传递的是,X,线高压发生器的输入电压。机架外的低电压通过低压滑环输送给机架内的高频高压发生器，高压发生器与,X,线球管相对固定。通过一短段电缆将高压输送给球管。,优点：传递电压低易处理，高压电缆短，损耗小。,探测器,普通CT机探测器有几十个，单层螺旋CT机常有300-800个，多层螺旋CT机则多达5000-30000个以上,探测器分为气体探测器和固体探测器,单层螺旋CT在Z轴方向上只有一排探测器，多层螺旋CT机由多排探测器组成,Brilliance 64,64,slice,0.625 mm,40 mm coverage,64,X 0.625,40,mm,CT,技术的发展源于探测器技术的发展,64,slice,0.5 mm,32 mm coverage,64,X 0.5,32,mm,LightSpeed VCT,Aquillion 64,64,slice,0.625 mm,40 mm coverage,64,X 0.625,40,mm,螺旋,CT,的扫描参数,扫描层厚与射线束宽度,扫描层厚是,CT,扫描时被准直器校准的层面厚度，或球管旋转一周探测器测得,Z,轴区域的射线束宽度,床速：,是,CT,扫描时检查床移动的速度，即球管旋转一圈检查床移动的距离,螺距（,pitch),定义：是,X,线球管旋转,360,度的进床距离与总的层面准直宽度之比。,单层螺旋,CT,的准直器宽度与层厚一致其螺距可定义为球管旋转一周检查床移动的距离与层厚的比值。即,pitch=,床进速度（,mm/,周）/层厚（,mm）,多层螺旋,CT,使用多排探测器，其层厚不是准直器的宽度，故计算时应注意。如准直器宽度为,16,1.5=24mm,球管旋转一周，检查床移动,24mm,的扫描方式中，实际扫描层厚为,1.5mm,，用准直器总宽度计算，螺距为,1,常规螺旋扫描的螺距用,1,，即床速与层厚相等，如病灶较小，螺距可小于，如病灶较大，螺距可大于,1,重建层距,被重建的相邻两层横断面之间长轴方向的距离,重建层厚,指重建图像的实际厚度,电子束,CT,又称超高速,CT，,电子枪发射电子束，在高度真空管中聚焦线圈使电子束聚集，并由偏转线圈使之偏移，轰击四个平行的钨靶产生旋转的,X,线源，并用两组排列成曲面的探测器阵列来采集数据，每层扫描时间最短50,ms，,每秒最多可扫描34层。,
