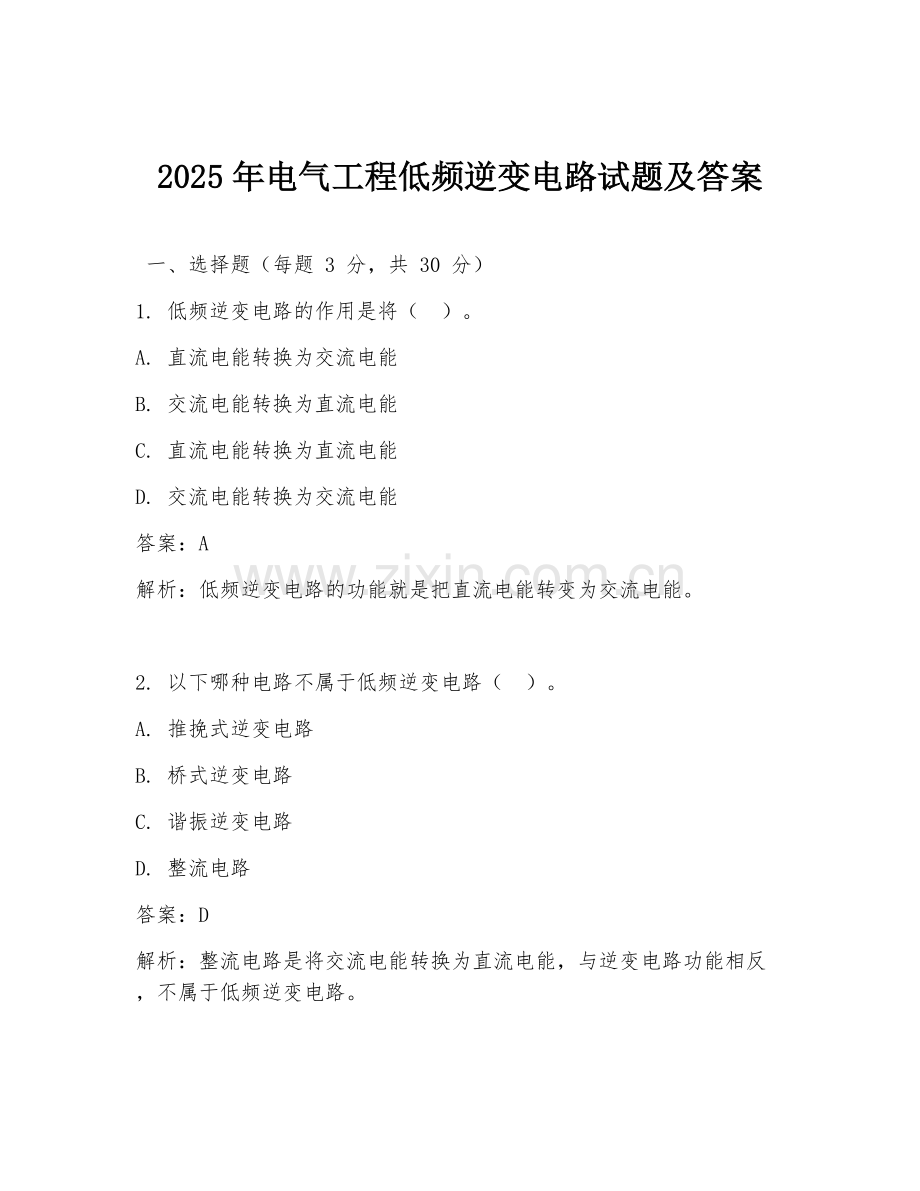

2025年电气工程低频逆变电路试题及答案

一、选择题（每题 3 分，共 30 分）
1. 低频逆变电路的作用是将（ ）。
A. 直流电能转换为交流电能
B. 交流电能转换为直流电能
C. 直流电能转换为直流电能
D. 交流电能转换为交流电能
答案：A
解析：低频逆变电路的功能就是把直流电能转变为交流电能。

2. 以下哪种电路不属于低频逆变电路（ ）。
A. 推挽式逆变电路
B. 桥式逆变电路
C. 谐振逆变电路
D. 整流电路
答案：D
解析：整流电路是将交流电能转换为直流电能，与逆变电路功能相反，不属于低频逆变电路。

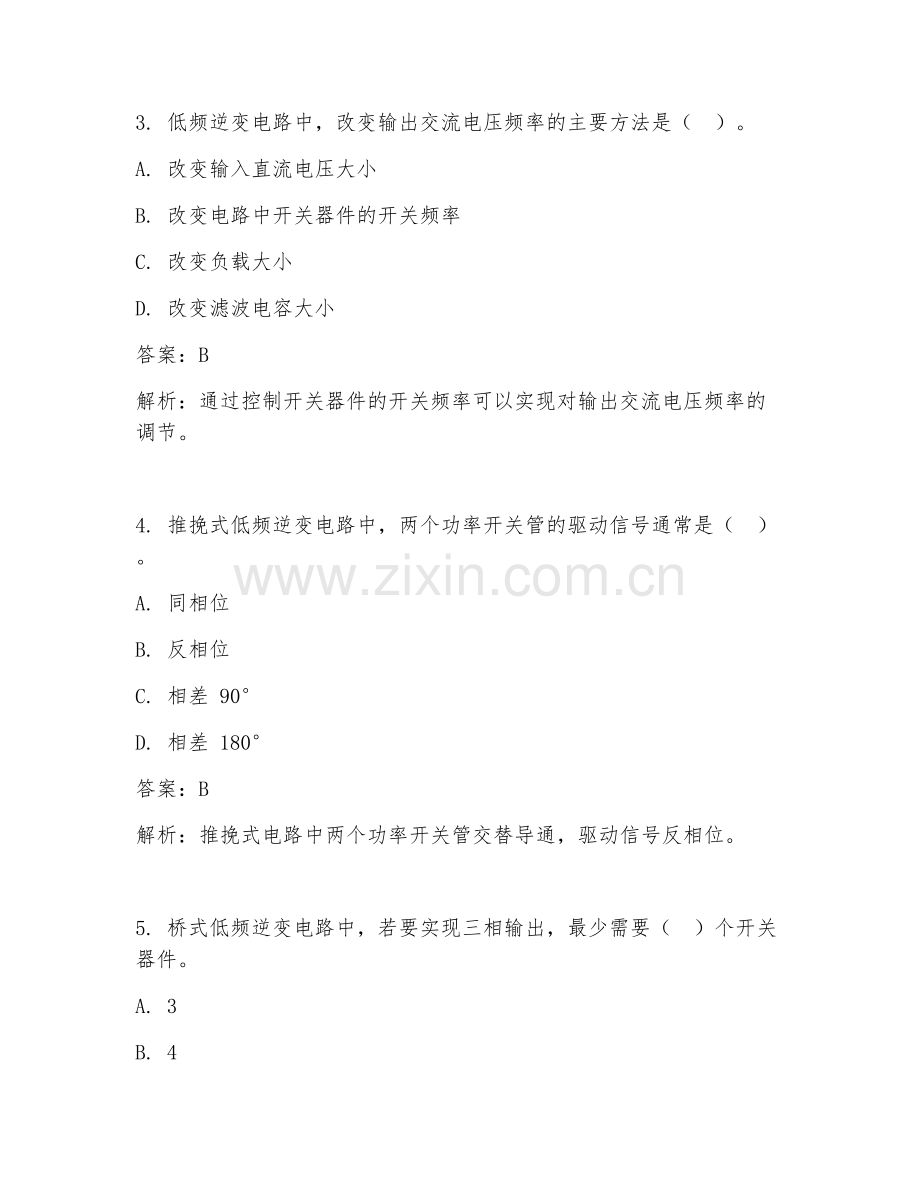

3. 低频逆变电路中，改变输出交流电压频率的主要方法是（ ）。
A. 改变输入直流电压大小
B. 改变电路中开关器件的开关频率
C. 改变负载大小
D. 改变滤波电容大小
答案：B
解析：通过控制开关器件的开关频率可以实现对输出交流电压频率的调节。

4. 推挽式低频逆变电路中，两个功率开关管的驱动信号通常是（ ）。
A. 同相位
B. 反相位
C. 相差 90°
D. 相差 180°
答案：B
解析：推挽式电路中两个功率开关管交替导通，驱动信号反相位。

5. 桥式低频逆变电路中，若要实现三相输出，最少需要（ ）个开关器件。
A. 3
B. 4
C. 6
D. 8
答案：C
解析：三相桥式逆变电路最少需要 6 个开关器件。

6. 低频逆变电路的输出波形质量主要取决于（ ）。
A. 开关器件的性能
B. 滤波电路的参数
C. 控制电路的设计
D. 以上都是
答案：D
解析：开关器件性能影响开关动作的准确性，滤波电路参数决定对谐波的滤除效果，控制电路设计影响输出波形的频率和幅度等，所以都对输出波形质量有影响。

7. 当低频逆变电路工作在谐振状态时，其效率会（ ）。
A. 提高
B. 降低
C. 不变
D. 不确定
答案：A
解析：谐振状态下电路损耗减小，效率提高。

8. 以下关于低频逆变电路的说法，正确的是（ ）。
A. 只能输出正弦波
B. 输出频率不能调节
C. 可以将直流电压逆变成不同频率的交流电压
D. 功率只能越来越小
答案：C
解析：低频逆变电路可以通过控制实现不同频率交流电压的输出。

9. 低频逆变电路中，为了防止功率开关管过压，通常会采用（ ）。
A. 限流措施
B. 过压保护电路
C. 增加滤波电容
D. 降低开关频率
答案：B
解析：过压保护电路能在功率开关管承受电压过高时进行保护。

10. 若低频逆变电路的输入直流电压为 24V，输出交流电压有效值为 220V，则该电路的电压变换比约为（ ）。
A. 0.11
B. 9.17
C. 11
D. 220
答案：B
解析：电压变换比等于输出交流电压有效值与输入直流电压的比值，即 220÷24≈9.17。

二、填空题（每题 3 分，共 15 分）
1. 低频逆变电路按直流电源性质可分为______逆变电路和______逆变电路。
答案：电压型；电流型
解析：这是低频逆变电路的一种常见分类方式。

2. 桥式低频逆变电路中，同一桥臂上的两个开关器件不能______导通。
答案：同时
解析：为保证电路正常工作，同一桥臂上开关器件不能同时导通。

3. 推挽式低频逆变电路的优点是______，缺点是______。
答案：电路简单，功率开关管承受电压较低；存在直流磁化问题
解析：推挽式电路结构简单，但会出现直流磁化现象影响变压器等设备。

4. 低频逆变电路的控制方式主要有______控制、______控制和______控制等。
答案：相位；频率；幅值
解析：这些是常见的对逆变电路输出进行控制的方式。

5. 为了改善低频逆变电路的输出波形，可采用______技术。
答案： PWM（脉宽调制）
解析：PWM 技术能有效改善输出波形质量。

三、简答题（每题 10 分，共 30 分）
1. 简述低频逆变电路的工作原理。
答案：低频逆变电路是利用功率开关器件的通断作用，将直流电源的电能转换为频率较低的交流电能。通过控制开关器件的导通和关断时间，改变输出交流电压的频率和波形。例如推挽式逆变电路，两个功率开关管交替导通，在变压器原边产生交变电流，通过变压器变压后在副边得到所需频率的交流电压。桥式逆变电路则是通过不同桥臂上开关器件的有序导通，实现交流输出。
解析：详细说明了逆变电路如何把直流变交流以及常见电路的工作过程。

2. 对比电压型和电流型低频逆变电路的特点。
答案：电压型低频逆变电路的特点：直流侧为电压源，输出电压为矩形波，输出电流波形取决于负载性质；电容起滤波作用，使直流电压平稳；功率开关管耐压较低。电流型低频逆变电路的特点：直流侧为电流源，输出电流为矩形波，输出电压波形取决于负载性质；电感起滤波作用，使直流电流平稳；功率开关管耐压较高。
解析：从多个方面对两种类型逆变电路的特点进行了对比。

3. 说明 PWM 控制技术在低频逆变电路中的应用及优势。
答案：PWM 控制技术在低频逆变电路中，通过控制功率开关器件的导通和关断时间，使输出电压脉冲的宽度按一定规律变化。优势在于可以有效改善输出波形质量，减少谐波含量；能实现对输出电压频率和幅值的灵活控制；提高了电路的效率和功率因数。例如在三相桥式逆变电路中采用 PWM 控制，可使输出的三相交流电压更接近正弦波。
解析：阐述了 PWM 技术的应用方式以及带来的好处。

四、分析题（每题 15 分，共 15 分）
分析推挽式低频逆变电路在工作过程中可能出现的问题及解决方法。
答案：可能出现的问题：
1. 直流磁化问题：由于变压器原边绕组中存在直流分量，会导致变压器铁芯饱和，增加损耗。
解决方法：在变压器原边电路中串联一个隔直电容，阻止直流电流进入变压器。
2. 功率开关管的电压和电流应力较大：开关管在导通和关断瞬间承受较大的电压和电流变化。
解决方法：选择耐压和电流容量合适的功率开关管，并在电路中加入缓冲电路，如 RC 缓冲电路，来降低开关管的电压和电流应力。
3. 输出波形失真：可能由于开关管的开关特性不理想等原因导致输出波形偏离理想波形。
解决方法：优化控制电路，提高开关管的驱动信号质量，采用合适的 PWM 控制策略，改善输出波形。
解析：全面分析了推挽式逆变电路可能出现的问题及相应解决办法。

五、设计题（20 分）
设计一个基于桥式结构的低频逆变电路，要求输出频率为 50Hz，输出电压有效值为 220V，直流输入电压为 300V。画出电路原理图，并说明各主要元件的作用。
答案：
电路原理图：采用三相桥式逆变电路，由 6 个功率开关管（如 IGBT）组成，分别为 VT1 - VT6。直流电源连接到逆变桥的输入端。控制电路产生六路驱动信号，分别控制 6 个开关管的导通和关断。
主要元件作用：
功率开关管（IGBT）：实现直流到交流的转换，通过控制其导通和关断来形成输出交流电压。
直流电源：提供逆变所需的直流电能。
控制电路：产生特定频率和时序的驱动信号，控制开关管的动作，从而实现输出频率为 50Hz 的交流电压。
滤波电路（可包括电感和电容）：滤除输出交流电压中的谐波成分，使输出电压更接近正弦波。
解析：给出了具体的电路设计及元件作用说明。
