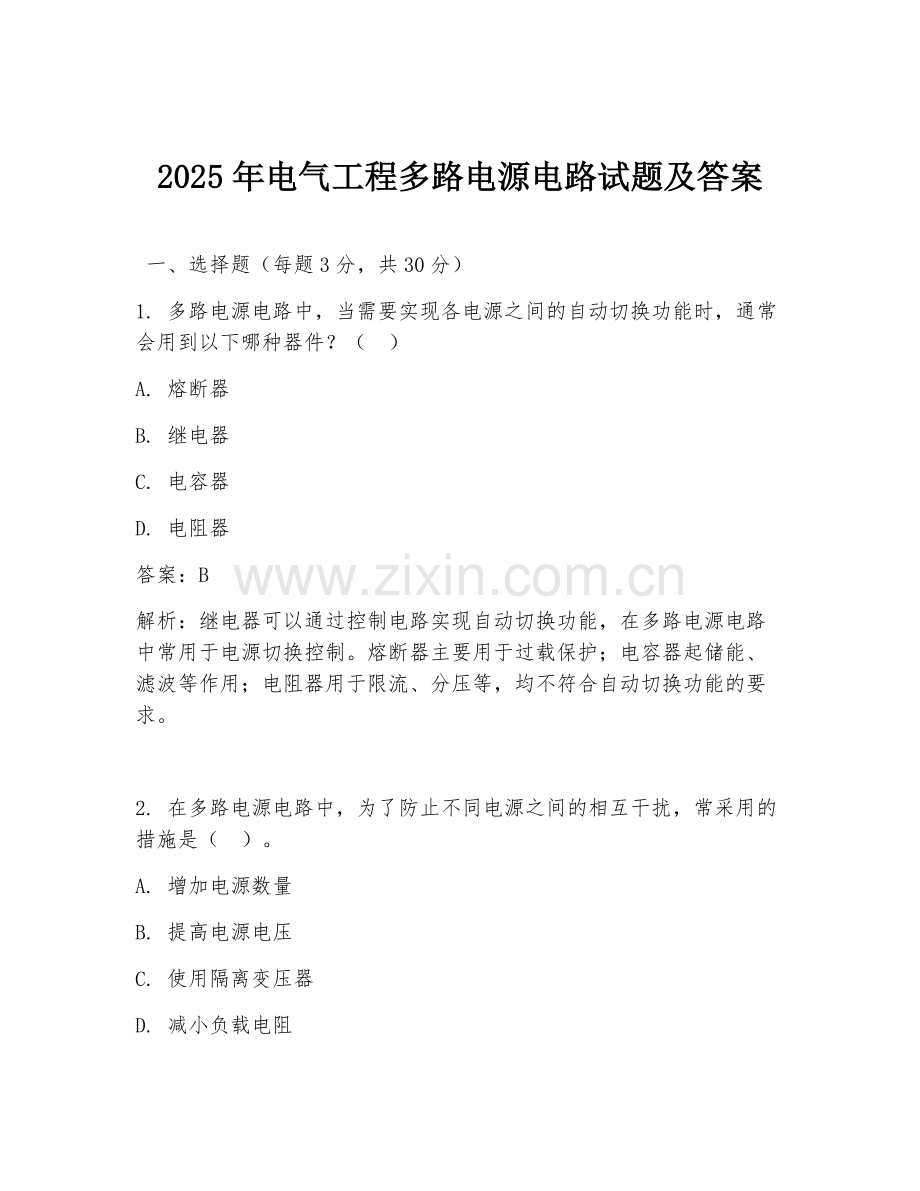

2025年电气工程多路电源电路试题及答案

一、选择题（每题3分，共30分）
1. 多路电源电路中，当需要实现各电源之间的自动切换功能时，通常会用到以下哪种器件？（ ）
A. 熔断器
B. 继电器
C. 电容器
D. 电阻器
答案：B
解析：继电器可以通过控制电路实现自动切换功能，在多路电源电路中常用于电源切换控制。熔断器主要用于过载保护；电容器起储能、滤波等作用；电阻器用于限流、分压等，均不符合自动切换功能的要求。

2. 在多路电源电路中，为了防止不同电源之间的相互干扰，常采用的措施是（ ）。
A. 增加电源数量
B. 提高电源电压
C. 使用隔离变压器
D. 减小负载电阻

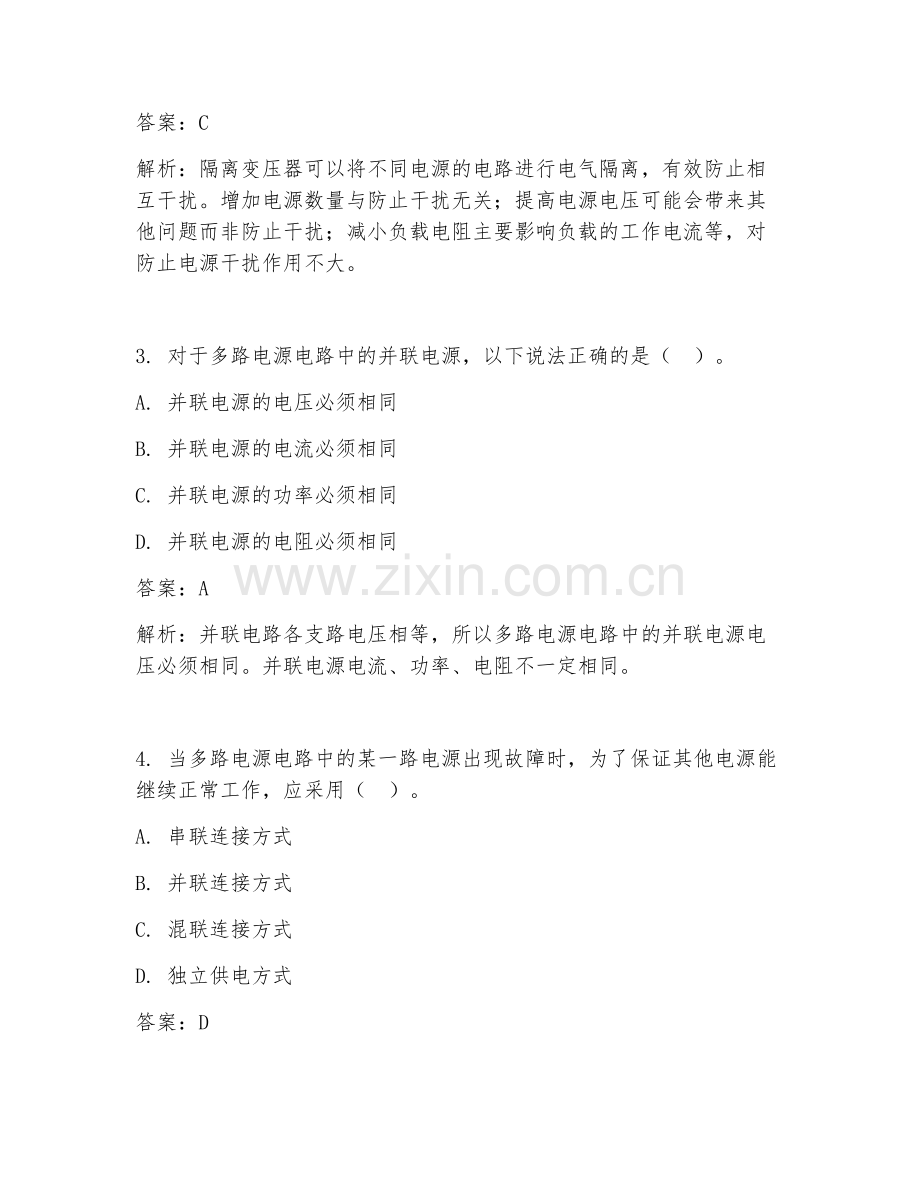

答案：C
解析：隔离变压器可以将不同电源的电路进行电气隔离，有效防止相互干扰。增加电源数量与防止干扰无关；提高电源电压可能会带来其他问题而非防止干扰；减小负载电阻主要影响负载的工作电流等，对防止电源干扰作用不大。

3. 对于多路电源电路中的并联电源，以下说法正确的是（ ）。
A. 并联电源的电压必须相同
B. 并联电源的电流必须相同
C. 并联电源的功率必须相同
D. 并联电源的电阻必须相同
答案：A
解析：并联电路各支路电压相等，所以多路电源电路中的并联电源电压必须相同。并联电源电流、功率、电阻不一定相同。

4. 当多路电源电路中的某一路电源出现故障时，为了保证其他电源能继续正常工作，应采用（ ）。
A. 串联连接方式
B. 并联连接方式
C. 混联连接方式
D. 独立供电方式
答案：D
解析：独立供电方式可以使各路电源相互独立，当某一路电源故障时不影响其他电源工作。串联连接方式一处故障会影响整个电路；并联连接方式故障可能影响其他并联支路；混联连接方式较复杂且不能很好满足此需求。

5. 在多路电源电路设计中，考虑到电源的稳定性，通常会选择（ ）。
A. 线性电源
B. 开关电源
C. 直流电源
D. 交流电源
答案：A
解析：线性电源输出电压稳定性好，纹波小，适合对电源稳定性要求较高的多路电源电路。开关电源效率高但稳定性相对线性电源稍差；直流电源和交流电源是按电流类型分类，不是针对稳定性的选择。

6. 多路电源电路中，若要对某一路电源进行单独的过流保护，可采用（ ）。
A. 熔断器
B. 二极管
C. 三极管
D. 电容
答案：A
解析：熔断器在电流过大时熔断，可对某一路电源进行单独的过流保护。二极管主要用于整流、限幅等；三极管用于放大、开关等电路；电容用于储能、滤波等，均不能单独实现过流保护。

7. 对于多路电源电路中的备用电源，其作用是（ ）。
A. 增加电路功率
B. 提高电路电压
C. 在主电源故障时提供电力支持
D. 降低电路成本
答案：C
解析：备用电源主要是在主电源出现故障时及时接替工作，为电路提供电力支持，保证电路正常运行。与增加电路功率、提高电路电压、降低电路成本无关。

8. 在多路电源电路中，为了实现对各电源的远程监控，通常会用到（ ）。
A. 传感器
B. 通信模块
C. 放大器
D. 滤波器
答案：B
解析：通信模块可以将电源的状态等信息传输到远程端，实现远程监控。传感器主要用于检测物理量；放大器用于信号放大；滤波器用于信号滤波，均不能直接实现远程监控功能。

9. 多路电源电路中，当需要调整某一路电源的输出电压时，可采用（ ）。
A. 改变负载电阻
B. 改变电源频率
C. 调节电位器
D. 增加电容
答案：C
解析：调节电位器可以改变电路的分压比等，从而调整某一路电源的输出电压。改变负载电阻主要影响负载电流；改变电源频率对输出电压影响不大；增加电容主要起滤波等作用，不能直接调整输出电压。

10. 对于多路电源电路中的电源分配，应遵循（ ）原则。
A. 功率平均分配
B. 电压相同分配
C. 负载需求分配
D. 电流相同分配
答案：C
解析：应根据负载的需求来合理分配电源，以保证各负载能够正常工作。功率平均分配、电压相同分配、电流相同分配都不能很好地满足不同负载的实际需求。

二、填空题（每题2分，共20分）
1. 多路电源电路中，常见的电源类型有直流电源和______电源。
答案：交流
解析：在电路中，电源按电流类型主要分为直流电源和交流电源。

2. 为了保证多路电源电路的安全，通常会在电路中设置______保护装置。
答案：过载、短路等（合理即可）
解析：常见的保护装置有过载保护、短路保护等，以防止电路因异常电流损坏。

3. 多路电源电路中的电源切换方式有手动切换和______切换。
答案：自动
解析：电源切换方式分为手动和自动两种，自动切换可根据设定条件自动完成电源切换。

4. 在多路电源并联电路中，总电流等于各支路电流之______。
答案：和
解析：并联电路的电流特点是总电流等于各支路电流之和。

5. 对于多路电源电路中的稳压电源，其作用是保持输出电压的______。
答案：稳定
解析：稳压电源的主要功能就是使输出电压稳定，不受输入电压或负载变化的影响。

6. 当多路电源电路中的某一路电源功率不足时，可采用______电源的方式来满足负载需求。
答案：增加
解析：功率不足时可增加电源数量或更换更大功率的电源来满足负载功率需求。

7. 多路电源电路中，用于检测电源电压的元件是______。
答案：电压表
解析：电压表是专门用于测量电压的仪器，可以检测多路电源电路中各电源的电压值。

8. 在多路电源电路设计中，要考虑电源的______特性，以确保电路正常工作。
答案：输出（合理即可，如输出电压、输出电流等特性）
解析：电源的输出特性如电压范围、电流能力等对电路正常工作至关重要。

9. 多路电源电路中，若要实现各电源之间的同步，可采用______电路。
答案：同步控制（合理即可）
解析：同步控制电路能使多路电源实现同步工作，保证电路的稳定性和协调性。

10. 对于多路电源电路中的感性负载，为了防止过电压，通常会并联______。
答案：电容器
解析：电容器可以吸收感性负载产生的过电压能量，起到保护作用。

三、简答题（每题10分，共30分）
1. 简述多路电源电路中防止电源短路的措施及原理。
答案：
措施：
- 使用熔断器：当电路发生短路，电流急剧增大，熔断器的熔体因过热而熔断，切断电路，防止短路电流对电路元件造成损坏。
- 安装断路器：短路时，断路器自动跳闸，切断电路，起到保护作用。
- 采用短路保护器件：如短路保护二极管等，在短路时其特性改变，限制短路电流。

原理：通过在电路中设置能够在短路时快速动作的保护装置，当检测到短路电流超过正常范围时，迅速切断电路，避免过大的短路电流对电源及其他电路元件产生热损坏、电动力损坏等危害，从而保障电路安全。

2. 说明多路电源电路中如何实现各电源的合理分配？
答案：
- 首先要了解各负载的功率需求、电压要求等参数。
- 根据负载需求进行分类，对于功率较大且性质相同的负载可分配到同一电源或相近电源。
- 对于对电压稳定性要求高的负载，优先分配到稳定性好的电源。
- 采用合适的电路连接方式，如并联或串联（根据实际情况），使各电源输出的电流和电压能够合理分担负载。
- 实时监测各电源的工作状态和负载情况，根据监测结果动态调整电源分配，以保证各电源都能在合理的负载范围内工作，提高整个多路电源电路的效率和可靠性。

3. 分析多路电源电路中电源干扰产生的原因及解决方法。
答案：
原因：
- 电源之间的电磁耦合：不同电源的电路之间存在电磁感应现象，导致相互干扰。
- 公共阻抗耦合：电源电路中存在公共阻抗，当电流变化时会产生电压降，引起干扰。
- 电源纹波：电源输出电压存在纹波，可能会对其他电路产生干扰。

解决方法：
- 使用隔离变压器：将不同电源的电路进行电气隔离，减少电磁耦合干扰。
- 合理布局电路：将不同电源的线路分开布置，避免相互靠近，减少电磁感应。
- 采用滤波电路：在电源输入端和输出端添加滤波器，滤除纹波和干扰信号。
- 优化电源设计：提高电源的稳定性，降低纹波系数，减少干扰源。

四、计算题（每题10分，共10分）
已知多路电源电路中有三个并联的直流电源，电源1的输出电压为12V，电流为2A；电源2的输出电压为12V，电流为3A；电源3的输出电压为12V，电流为4A。求：
（1）总电流是多少？
（2）若负载电阻为2Ω，求负载两端的电压及通过负载的电流。
答案：
（1）根据并联电路电流特点，总电流等于各支路电流之和。
所以总电流I = 2A + 3A + 4A = 9A。

（2）因为三个电源并联，所以负载两端电压等于电源电压，即U = 12V。
根据欧姆定律I = U/R，可得通过负载的电流I = 12V / 2Ω = 6A。

五、设计题（10分）
设计一个多路电源电路，要求有两路直流电源，一路为5V，电流最大可提供2A；另一路为12V，电流最大可提供3A。该电路需具备过载保护和短路保护功能，且能实现手动切换电源。画出电路原理图，并简要说明各元件的作用。
答案：
电路原理图：
- 5V电源：由一个5V直流电源模块组成，其输出端连接一个熔断器F1，然后通过开关S1连接到负载。
- 12V电源：由一个12V直流电源模块组成，其输出端连接一个熔断器F2，然后通过开关S2连接到负载。
- 负载：连接在5V电源和12V电源的公共端。

元件作用：
- 5V直流电源模块：提供5V的直流电压。
- 12V直流电源模块：提供12V的直流电压。
- 熔断器F1：当5V电源电路出现过载或短路时，熔断器熔断，切断电路，保护电源和负载。
- 熔断器F2：当12V电源电路出现过载或短路时，熔断器熔断，切断电路，保护电源和负载。
- 开关S1：用于手动切换5V电源与负载的连接。
- 开关S2：用于手动切换12V电源与负载的连接。
