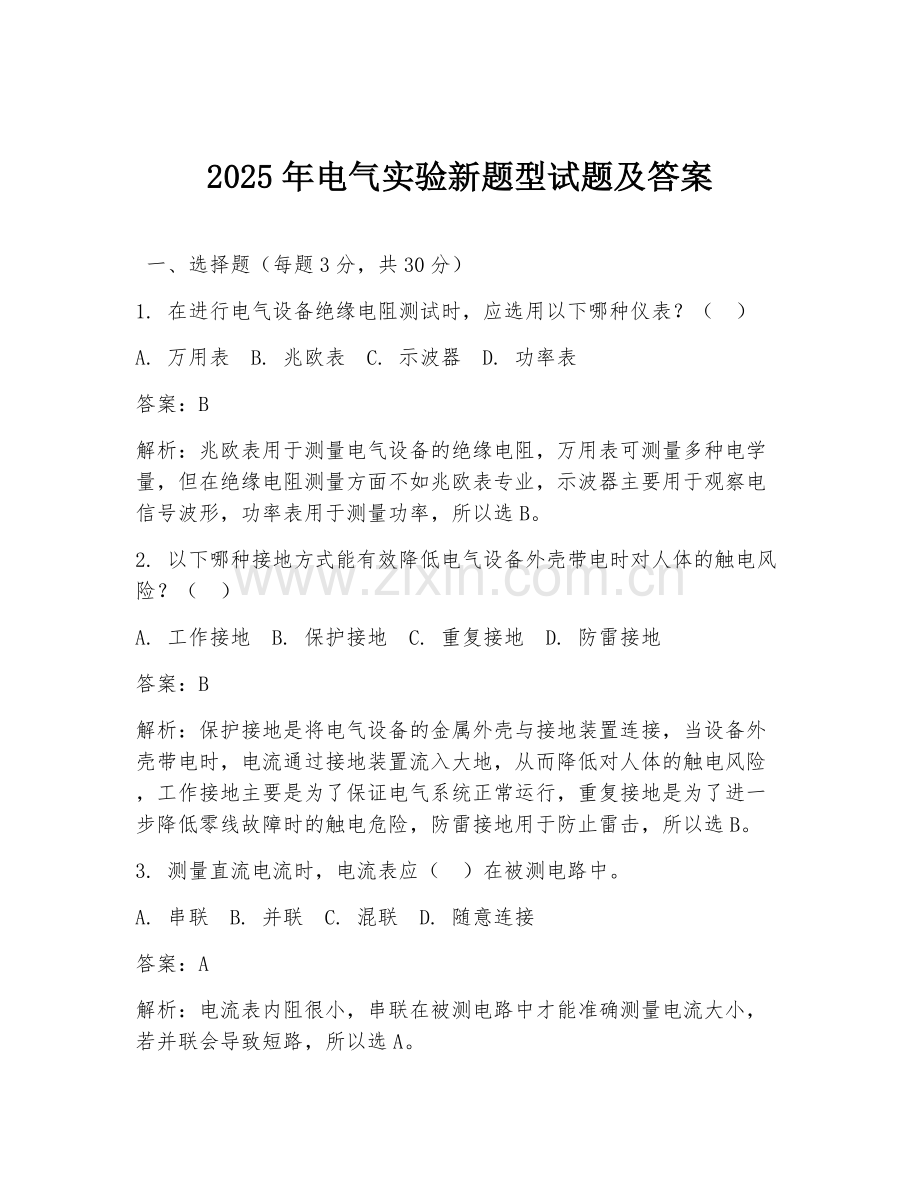

2025年电气实验新题型试题及答案

一、选择题（每题3分，共30分）
1. 在进行电气设备绝缘电阻测试时，应选用以下哪种仪表？（ ）
A. 万用表 B. 兆欧表 C. 示波器 D. 功率表
答案：B
解析：兆欧表用于测量电气设备的绝缘电阻，万用表可测量多种电学量，但在绝缘电阻测量方面不如兆欧表专业，示波器主要用于观察电信号波形，功率表用于测量功率，所以选B。
2. 以下哪种接地方式能有效降低电气设备外壳带电时对人体的触电风险？（ ）
A. 工作接地 B. 保护接地 C. 重复接地 D. 防雷接地
答案：B
解析：保护接地是将电气设备的金属外壳与接地装置连接，当设备外壳带电时，电流通过接地装置流入大地，从而降低对人体的触电风险，工作接地主要是为了保证电气系统正常运行，重复接地是为了进一步降低零线故障时的触电危险，防雷接地用于防止雷击，所以选B。
3. 测量直流电流时，电流表应（ ）在被测电路中。
A. 串联 B. 并联 C. 混联 D. 随意连接
答案：A
解析：电流表内阻很小，串联在被测电路中才能准确测量电流大小，若并联会导致短路，所以选A。
4. 用电压表测量电压时，电压表的内阻应（ ）被测负载的电阻。
A. 远大于 B. 远小于 C. 等于 D. 无要求
答案：A
解析：电压表内阻远大于被测负载电阻时，电压表分流作用很小，测量结果更准确，若内阻远小于被测负载电阻，则会对电路影响较大，测量不准确，所以选A。
5. 以下哪种现象不属于电气设备过热故障？（ ）
A. 电机外壳烫手 B. 电线外皮烧焦 C. 灯泡灯丝烧断 D. 变压器油温过高
答案：C
解析：灯泡灯丝烧断是由于电流过大导致灯丝发热过度熔断，属于过热故障，电机外壳烫手、电线外皮烧焦、变压器油温过高都表明设备存在过热情况，所以选C。
6. 进行交流耐压试验时，试验电压的频率通常为（ ）。
A. 50Hz B. 60Hz C. 400Hz D. 1000Hz
答案：A
解析：我国电力系统的频率是50Hz，交流耐压试验通常采用这个频率，所以选A。
7. 以下哪种方法不能用于检测电气设备的局部放电？（ ）
A. 超声波检测法 B. 脉冲电流法 C. 红外热成像法 D. 高频检测法
答案：C
解析：红外热成像法主要用于检测设备表面的温度分布，不能直接检测局部放电，超声波检测法、脉冲电流法、高频检测法都可用于检测局部放电，所以选C。
8. 测量接地电阻时，应采用（ ）。
A. 接地电阻测试仪 B. 万用表 C. 兆欧表 D. 示波器
答案：A
解析：接地电阻测试仪专门用于测量接地电阻，万用表、兆欧表、示波器都不适合测量接地电阻，所以选A。
9. 以下哪种电气设备不需要进行介质损耗因数测量？（ ）
A. 变压器 B. 电容器 C. 电动机 D. 电阻器
答案：D
解析：介质损耗因数反映了电气设备绝缘介质在交流电压作用下的能量损耗情况，变压器、电容器、电动机都有绝缘介质，需要测量介质损耗因数，电阻器主要是消耗电能，不存在介质损耗因数测量的问题，所以选D。
10. 在进行电气设备预防性试验时，试验周期一般为（ ）。
A. 半年 B. 一年 C. 两年 D. 三年
答案：B
解析：电气设备预防性试验周期一般为一年，通过定期试验及时发现设备潜在问题，所以选B。

二、填空题（每题3分，共15分）
1. 电气安全工作的基本制度包括（ ）、（ ）、（ ）。
答案：工作票制度、工作许可制度、工作监护制度
解析：工作票制度用于规范工作流程和责任，工作许可制度确保工作条件符合要求，工作监护制度保障工作人员安全。
2. 绝缘电阻的单位是（ ）。
答案：兆欧（MΩ）
解析：绝缘电阻表示绝缘介质对电流的阻碍作用，单位是兆欧。
3. 接地装置由（ ）和（ ）组成。
答案：接地极、接地线
解析：接地极将电流引入大地，接地线连接电气设备和接地极。
4. 测量电压时，电压表的量程应（ ）被测电压。
答案：大于等于
解析：为保证测量安全和准确，电压表量程要大于等于被测电压。
5. 电气设备的绝缘老化主要包括（ ）老化、（ ）老化、（ ）老化。
答案：热老化、电老化、环境老化
解析：热老化是由于长期发热导致绝缘性能下降，电老化是在电场作用下绝缘性能劣化，环境老化是受周围环境因素影响。

三、简答题（每题10分，共30分）
1. 简述电气设备绝缘电阻测试的重要性及测试方法。
答案：重要性：绝缘电阻是反映电气设备绝缘性能的重要指标，通过测试可及时发现绝缘是否受潮、受损等情况，预防电气事故发生。测试方法：使用兆欧表，将兆欧表的L端接被测设备导体，E端接设备外壳或接地端，以规定转速摇动手柄，读取稳定后的绝缘电阻值。
解析：绝缘电阻测试能提前发现绝缘隐患，保障设备和人员安全。按照正确方法操作兆欧表可准确获取绝缘电阻数据。
2. 说明接地电阻过大可能带来的危害及降低接地电阻的方法。
答案：危害：接地电阻过大时，当电气设备发生漏电等故障，设备外壳电压会升高，增加触电风险，还可能影响设备正常运行，导致保护装置误动作或拒动作。降低方法：增加接地极数量、更换电阻率较小的接地极材料、深埋接地极、采用降阻剂等。
解析：接地电阻过大威胁人身和设备安全，通过多种方法可有效降低接地电阻。
3. 交流耐压试验的目的是什么？试验过程中需要注意哪些事项？
答案：目的：检验电气设备绝缘耐受规定电压的能力，发现绝缘中的局部缺陷和受潮等情况。注意事项：试验前检查设备状态和试验环境，试验电压要符合规定，试验过程中密切观察设备有无放电等异常现象，试验后对设备进行充分放电，防止残留电荷伤人。
解析：交流耐压试验是重要的绝缘试验项目，按要求操作可确保试验安全和准确。

四、计算题（每题10分，共15分）
1. 已知某电阻两端电压为220V，通过电阻的电流为5A，求该电阻的阻值及消耗的功率。
答案：根据欧姆定律R = U/I，可得电阻阻值R = 220V/5A = 44Ω。根据功率公式P = UI，可得消耗功率P = 220V×5A = 1100W。
解析：利用欧姆定律求出电阻阻值，再根据功率公式计算功率。
2. 一台三相电动机，额定电压为380V，额定电流为10A，功率因数为0.8，求该电动机的额定功率。
答案：根据三相功率公式P = √3UIcosφ，可得额定功率P = √3×380V×10A×0.8≈5.27kW。
解析：运用三相功率公式，代入已知参数计算额定功率。

五、案例分析题（20分）
某工厂发生一起电气火灾事故，经调查发现，事故原因是一台电动机长期运行导致绝缘老化，绝缘电阻下降，发生漏电。同时，该工厂的接地系统存在问题，接地电阻过大，未能及时将漏电电流引入大地，导致电气设备外壳带电，最终引发火灾。请分析该事故中存在的问题，并提出预防措施。
答案：存在问题：电动机绝缘老化未及时发现处理，接地系统接地电阻过大。预防措施：定期对电气设备进行绝缘电阻测试，及时更换老化绝缘；定期检测接地电阻，保证接地系统良好；加强电气设备维护保养，建立完善的电气设备运行管理制度。
解析：通过对事故原因分析，找出存在问题，针对性提出预防措施，防止类似事故再次发生。
