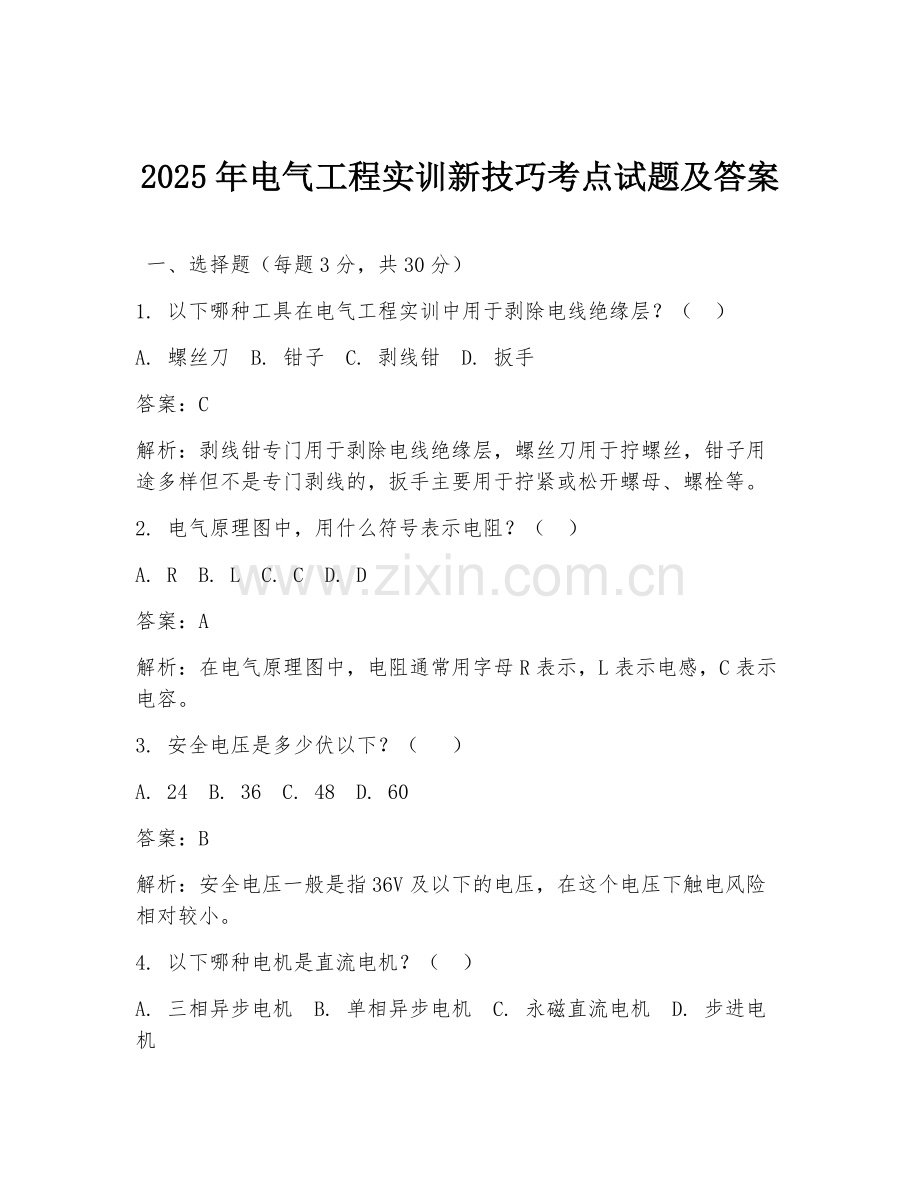

2025年电气工程实训新技巧考点试题及答案

一、选择题（每题3分，共30分）
1. 以下哪种工具在电气工程实训中用于剥除电线绝缘层？（ ）
A. 螺丝刀 B. 钳子 C. 剥线钳 D. 扳手
答案：C
解析：剥线钳专门用于剥除电线绝缘层，螺丝刀用于拧螺丝，钳子用途多样但不是专门剥线的，扳手主要用于拧紧或松开螺母、螺栓等。
2. 电气原理图中，用什么符号表示电阻？（ ）
A. R B. L C. C D. D
答案：A
解析：在电气原理图中，电阻通常用字母R表示，L表示电感，C表示电容。
3. 安全电压是多少伏以下？（ ）
A. 24 B. 36 C. 48 D. 60
答案：B
解析：安全电压一般是指36V及以下的电压，在这个电压下触电风险相对较小。
4. 以下哪种电机是直流电机？（ ）
A. 三相异步电机 B. 单相异步电机 C. 永磁直流电机 D. 步进电机
答案：C
解析：永磁直流电机是依靠直流电源运行的电机，三相异步电机和单相异步电机是交流电机，步进电机有其独特的运行方式，不属于直流电机范畴。
5. 万用表测量电阻时应将旋钮置于什么档位？（ ）
A. 电压档 B. 电流档 C. 电阻档 D. 二极管档
答案：C
解析：测量电阻当然要把万用表旋钮置于电阻档，电压档测电压，电流档测电流，二极管档用于检测二极管等。
6. 电路中电流的方向规定为（ ）
A. 正电荷移动的方向 B. 负电荷移动的方向 C. 电子移动的方向 D. 与实际电流方向相反
答案：A
解析：规定正电荷移动的方向为电流的方向，电子带负电，其移动方向与电流方向相反。
7. 以下哪种材料是良好的导体？（ ）
A. 橡胶 B. 塑料 C. 铜 D. 陶瓷
答案：C
解析：铜具有良好的导电性，是常用的导体材料，橡胶、塑料、陶瓷一般是绝缘体。
8. 电气设备接地的主要目的是（ ）
A. 防止设备漏电 B. 提高设备效率 C. 增加设备功率 D. 使设备运行更稳定
答案：A
解析：接地主要是为了防止电气设备漏电时对人员造成触电危险，保障安全。
9. 以下哪种继电器是电磁式继电器？（ ）
A. 时间继电器 B. 固态继电器 C. 热继电器 D. 中间继电器
答案：D
解析：中间继电器通常是电磁式继电器，时间继电器有电子式等多种类型，固态继电器无触点，热继电器利用电流热效应工作。
10. 三相交流电的相序是指（ ）
A. 电压的大小顺序 B. 电流的大小顺序 C. 相位的先后顺序 D. 频率的高低顺序
答案：C
解析：三相交流电的相序就是指三相电动势（或电流）到达最大值（或零值）的先后顺序。

二、填空题（每题3分，共15分）
1. 电路由电源、负载、（ ）和开关组成。
答案：导线
解析：导线用于连接电源、负载和开关，形成电流通路。
2. 电机的调速方法有改变磁极对数、改变（ ）和改变转差率。
答案：电源频率
解析：这是常见的三种电机调速方法。
3. 常用的电工工具包括电烙铁、（ ）、万用表等。
答案：钳子（答案不唯一，合理即可，如螺丝刀、扳手等）
解析：钳子可用于多种操作，螺丝刀用于拧螺丝，扳手用于紧固螺母等，都是常用电工工具。
4. 电气设备的绝缘电阻值应（ ）规定值。
答案：大于等于
解析：绝缘电阻值越大，绝缘性能越好，应大于等于规定值以保障安全。
5. 二极管具有（ ）导电性。
答案：单向
解析：二极管的重要特性就是单向导电性，即只允许电流在一个方向上通过。

三、判断题（每题2分，共20分）
1. 只要电路中有电源，就一定会有电流。（ ）
答案：×
解析：电路还必须是闭合通路才会有电流，仅有电源是不行的。
2. 电阻越大，通过它的电流就越大。（ ）
答案：×
解析：根据欧姆定律I = U/R，在电压一定时，电阻越大，电流越小。
3. 万用表可以直接测量带电设备的电阻。（ ）
答案：×
解析：不能直接测量带电设备电阻，必须先切断电源，确保安全。
4. 电动机的转速与电源频率成正比。（ ）
答案：√
解析：对于异步电动机，转速与电源频率有这样的关系。
5. 接地电阻越小越好。（ ）
答案：√
解析：接地电阻小能更有效地将漏电电流引入大地，保障安全。
6. 电容器在直流电路中相当于短路。（ ）
答案：×
解析：电容器在直流电路中相当于开路，因为直流电不能通过电容器。
7. 热继电器主要用于过载保护。（ ）
答案：√
解析：热继电器利用电流热效应工作，能在过载时动作保护设备。
8. 三相异步电机的转子转速总是低于旋转磁场的转速。（ ）
答案：√
解析：这是三相异步电机的工作原理决定的，存在转差率。
9. 电气设备运行时可以不考虑周围环境。（ ）
答案：×
解析：周围环境如温度、湿度、灰尘等会影响电气设备性能和安全，必须考虑。
10. 串联电路中各电阻两端电压相等。（ ）
答案：×
解析：串联电路中各电阻两端电压与电阻阻值成正比，不相等。

四、简答题（每题10分，共20分）
1. 简述安全用电的基本原则。
答案：
- 不接触低压带电体，不靠近高压带电体。
- 工作前先切断电源，确保安全作业。
- 安装和维修电气设备时，应由专业人员进行。
- 保持电气设备和线路绝缘良好，防止漏电。
- 合理选用电气设备，不得过载运行。
- 定期检查电气设备和线路，及时发现和排除隐患。
- 遇到电气火灾等紧急情况，应立即切断电源并使用合适的灭火器材。
- 了解电气安全知识，提高安全意识。
解析：这些原则都是为了保障人员和设备安全，避免触电、火灾等事故发生。
2. 说明三相异步电机的工作原理。
答案：
三相异步电机定子绕组通入三相交流电后，会产生旋转磁场。旋转磁场切割转子导体，在转子导体中产生感应电动势。由于转子导体是闭合的，所以会产生感应电流。感应电流与旋转磁场相互作用，产生电磁力，使转子沿着旋转磁场的方向转动。但转子转速总是低于旋转磁场转速，存在转差率。
解析：这是三相异步电机能够工作并实现能量转换的基本原理。

五、综合题（共15分）
设计一个简单的照明电路，要求有一个电源开关、一个灯泡和一个熔断器，画出电路图并说明各元件的作用。
答案：
电路图：电源开关与灯泡、熔断器串联后接在电源两端。
电源开关作用：控制电路的通断，方便在不需要照明时切断电源。
灯泡作用：提供照明。
熔断器作用：当电路发生过载或短路时，熔断器的熔体熔断，切断电路，起到保护作用，防止损坏灯泡和其他电器设备，保障安全。
解析：通过合理连接各元件，实现对照明电路的基本控制和保护功能。
