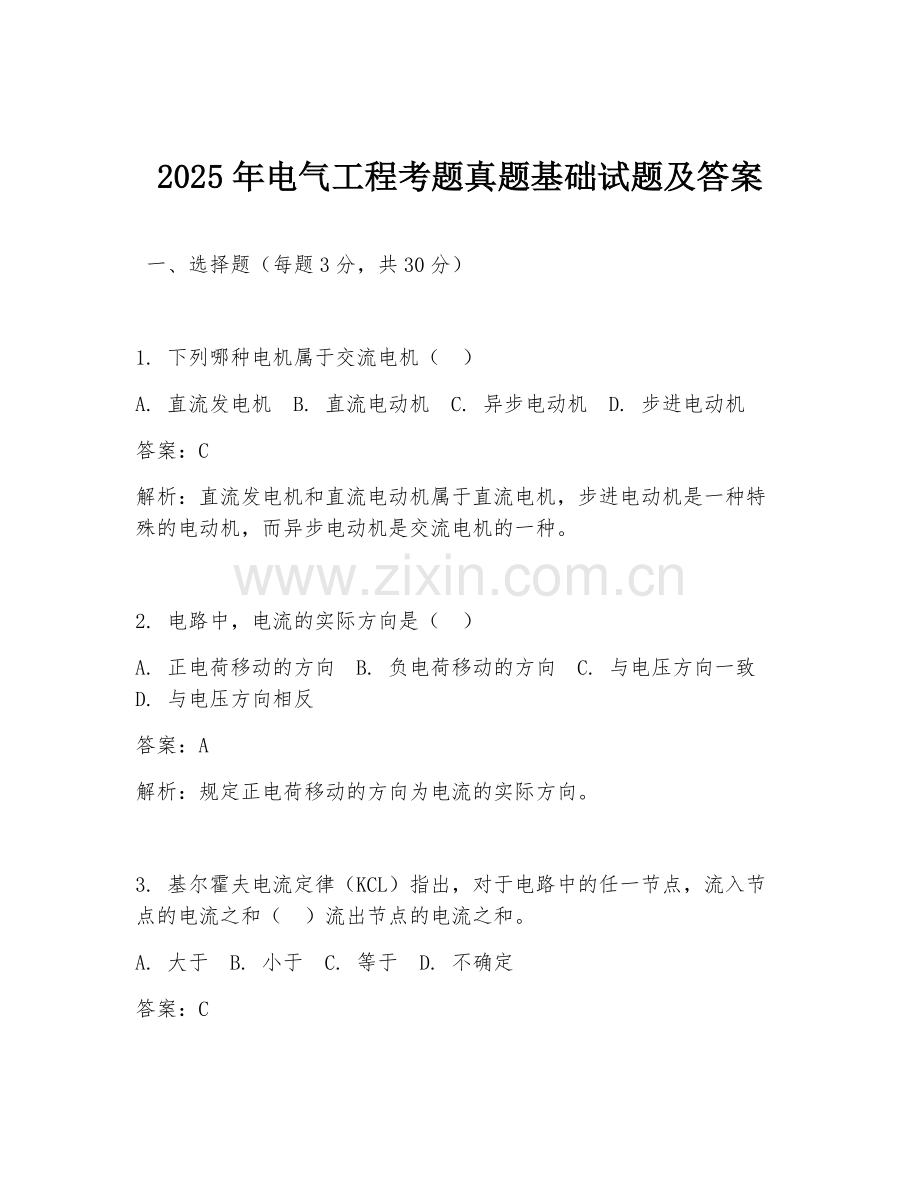

2025年电气工程考题真题基础试题及答案

一、选择题（每题3分，共30分）

1. 下列哪种电机属于交流电机（ ）
A. 直流发电机 B. 直流电动机 C. 异步电动机 D. 步进电动机
答案：C
解析：直流发电机和直流电动机属于直流电机，步进电动机是一种特殊的电动机，而异步电动机是交流电机的一种。

2. 电路中，电流的实际方向是（ ）
A. 正电荷移动的方向 B. 负电荷移动的方向 C. 与电压方向一致 D. 与电压方向相反
答案：A
解析：规定正电荷移动的方向为电流的实际方向。

3. 基尔霍夫电流定律（KCL）指出，对于电路中的任一节点，流入节点的电流之和（ ）流出节点的电流之和。
A. 大于 B. 小于 C. 等于 D. 不确定
答案：C

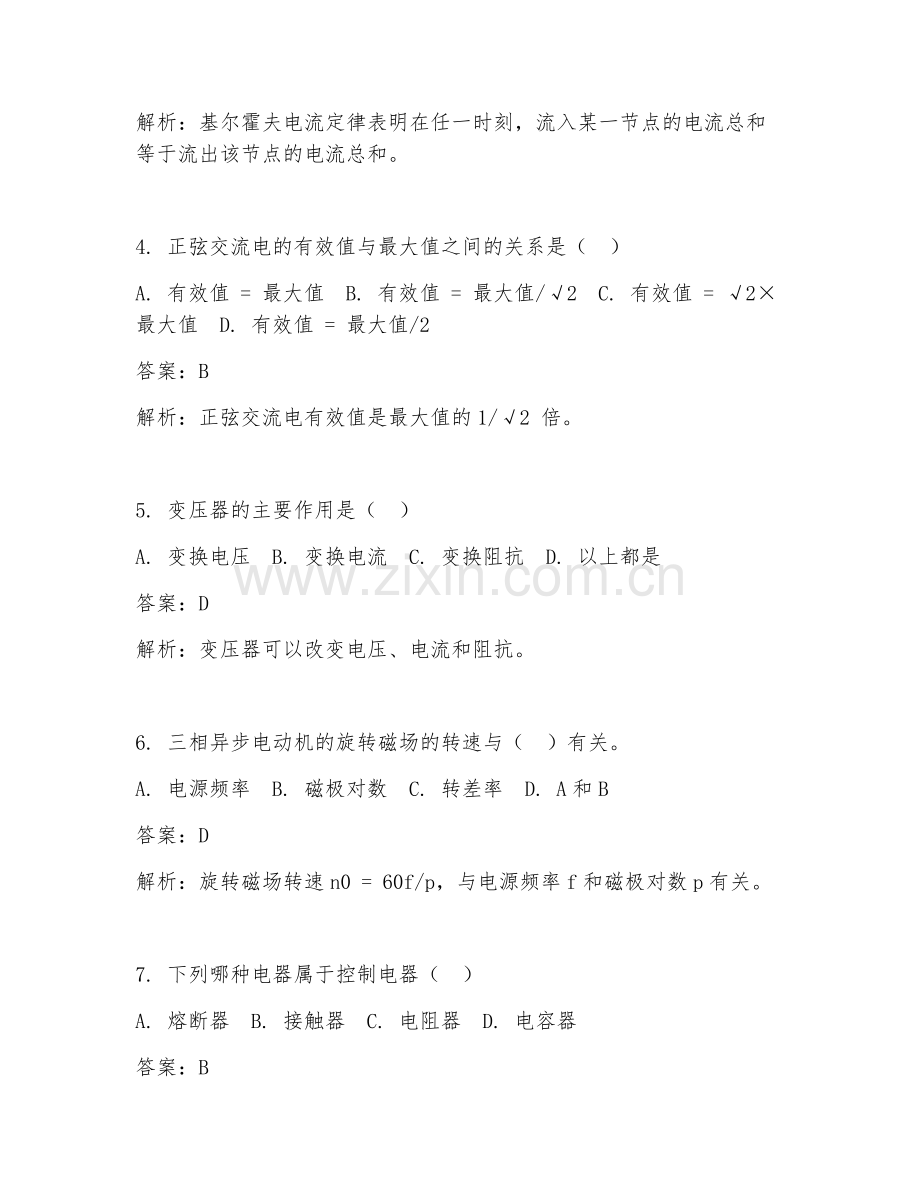

解析：基尔霍夫电流定律表明在任一时刻，流入某一节点的电流总和等于流出该节点的电流总和。

4. 正弦交流电的有效值与最大值之间的关系是（ ）
A. 有效值 = 最大值 B. 有效值 = 最大值/√2 C. 有效值 = √2×最大值 D. 有效值 = 最大值/2
答案：B
解析：正弦交流电有效值是最大值的1/√2 倍。

5. 变压器的主要作用是（ ）
A. 变换电压 B. 变换电流 C. 变换阻抗 D. 以上都是
答案：D
解析：变压器可以改变电压、电流和阻抗。

6. 三相异步电动机的旋转磁场的转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 转差率 D. A和B
答案：D
解析：旋转磁场转速n0 = 60f/p，与电源频率f和磁极对数p有关。

7. 下列哪种电器属于控制电器（ ）
A. 熔断器 B. 接触器 C. 电阻器 D. 电容器
答案：B
解析：接触器用于控制电路的通断，属于控制电器。

8. 电路中，电阻R消耗的功率P =（ ）
A. UI B. I²R C. U²/R D. 以上都对
答案：D
解析：根据功率公式P = UI，又由欧姆定律U = IR可得P = I²R = U²/R 。

9. 电力系统的组成部分不包括（ ）
A. 发电厂 B. 电力网 C. 用户 D. 变电站
答案：D
解析：电力系统由发电厂、电力网和用户组成，变电站是电力网的一部分。

10. 下列哪种电力负荷属于一级负荷（ ）
A. 学校 B. 医院 C. 商场 D. 居民住宅
答案：B
解析：医院等场所停电会危及生命安全，属于一级负荷。

二、填空题（每题2分，共20分）

1. 电路由电源、（ ）、（ ）和（ ）等基本部分组成。
答案：负载、导线、开关
解析：电路基本组成包括提供电能的电源、消耗电能的负载、连接各部分的导线以及控制电路通断的开关。

2. 电阻的单位是（ ），电容的单位是（ ），电感的单位是（ ）。
答案：欧姆、法拉、亨利
解析：分别是电阻、电容、电感的国际单位。

3. 串联电路中，总电阻等于各电阻（ ）；并联电路中，总电阻的倒数等于各电阻倒数的（ ）。
答案：之和、之和
解析：串联电阻R = R1 + R2 +... ，并联电阻1/R = 1/R1 + 1/R2 +... 。

4. 正弦交流电的三要素是（ ）、（ ）和（ ）。
答案：最大值、频率、初相位
解析：这三个要素决定了正弦交流电的变化规律。

5. 变压器的铁芯一般用（ ）制成，其目的是为了减小（ ）。
答案：硅钢片、磁滞损耗和涡流损耗
解析：硅钢片具有良好的导磁性，能有效减小磁滞和涡流损耗。

6. 三相异步电动机的调速方法有（ ）调速、（ ）调速和（ ）调速。
答案：变极、变频、变转差率
解析：这是三相异步电动机常见的调速方式。

7. 常用的低压电器有（ ）、（ ）、（ ）等。
答案：刀开关、熔断器、接触器（答案不唯一）
解析：列举一些常见的低压控制和保护电器。

8. 电力系统的运行特点包括（ ）、（ ）和（ ）。
答案：电能生产与消费的同时性、电力系统的整体性、电力系统的快速性（答案不唯一，合理即可）
解析：这些是电力系统运行的重要特点。

9. 短路电流的危害主要有（ ）、（ ）和（ ）等。
答案：发热、电动力破坏、电压降低
解析：短路会引发这些严重后果。

10. 安全用电的原则是（ ）、（ ）。
答案：不接触低压带电体、不靠近高压带电体
解析：保障用电安全的基本准则。

三、简答题（每题10分，共30分）

1. 简述基尔霍夫电压定律（KVL）的内容，并举例说明如何应用该定律求解电路中的电压。
答案：基尔霍夫电压定律指出，在集总电路中，任何时刻，沿任一闭合路径，各段电路电压的代数和恒等于零。例如，在一个简单的串联电路中，有电源电压U，电阻R1、R2上的电压分别为U1、U2，根据KVL，U = U1 + U2 。若已知电源电压U = 10V，R1 = 2Ω，R2 = 3Ω，通过计算电流I = U/(R1 + R2)= 2A，那么U1 = IR1 = 4V，U2 = IR2 = 6V，验证了KVL。
解析：先阐述定律内容，再通过具体例子说明其应用，包括计算过程和验证。

2. 说明三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场中会感应出电动势和电流，转子电流与旋转磁场相互作用产生电磁力，从而使转子转动。由于转子转速n总是低于旋转磁场转速n0，存在转差率s = (n0 - n)/n0 ，这就是异步电动机名称的由来。
解析：从定子绕组通入交流电产生旋转磁场开始，阐述转子绕组的感应及相互作用，最后说明转差率的概念。

3. 简述电力系统中无功功率补偿的意义及常用的无功补偿设备。
答案：无功功率补偿的意义在于提高电力系统的功率因数，减少线路损耗，提高设备利用率，改善电压质量。常用的无功补偿设备有并联电容器、同步调相机、静止无功补偿器等。并联电容器通过在感性负载两端并联电容，利用电容的容性电流抵消感性负载的感性电流，提高功率因数；同步调相机能发出或吸收无功功率，调节系统无功平衡；静止无功补偿器能快速动态地补偿无功功率。
解析：先说明意义，再介绍常用设备及各自的工作原理。

四、计算题（每题10分，共20分）

1. 已知一个电阻R = 10Ω，接在电压U = 220V的电源上，求通过电阻的电流I以及电阻消耗的功率P。
答案：根据欧姆定律I = U/R = 220/10 = 22A。电阻消耗的功率P = UI = 220ײ2 = 4840W。
解析：利用欧姆定律求出电流，再根据功率公式求出功率。

2. 有一台三相异步电动机，其额定功率Pn = 10kW，额定电压Un = 380V，额定功率因数cosφn = 0.85，求该电动机的额定电流In。
答案：根据公式Pn = √3UnIncosφn，可得In = Pn/(√3Uncosφn)= 10000/(√3×380×0.85)≈19.9A。
解析：利用三相功率公式变形求出额定电流。

五、综合题（每题20分，共20分）

设计一个简单的电动机控制电路，要求实现电动机的点动和连续运行控制，并具有短路保护和过载保护功能。画出电路图，并说明各电器元件的作用。
答案：电路图如下：
电源L1、L2、L3经刀开关QS接入电路。熔断器FU作为短路保护。接触器KM主触头控制电动机M，辅助常开触头KM用于自锁实现连续运行，辅助常闭触头KM用于互锁防止误动作。按钮SB1用于点动控制，SB2用于启动连续运行，SB3用于停止。热继电器FR作为过载保护。

当按下SB1时，KM线圈得电，主触头闭合，电动机点动运行；按下SB2，KM线圈得电自锁，电动机连续运行；按下SB3，KM线圈失电，电动机停止。当电路短路时，熔断器FU熔断切断电路；当电动机过载时，热继电器FR动作，常闭触头断开，使KM线圈失电，电动机停止。
解析：先画出电路图，再详细说明各电器元件在点动和连续运行控制以及保护方面的作用。
