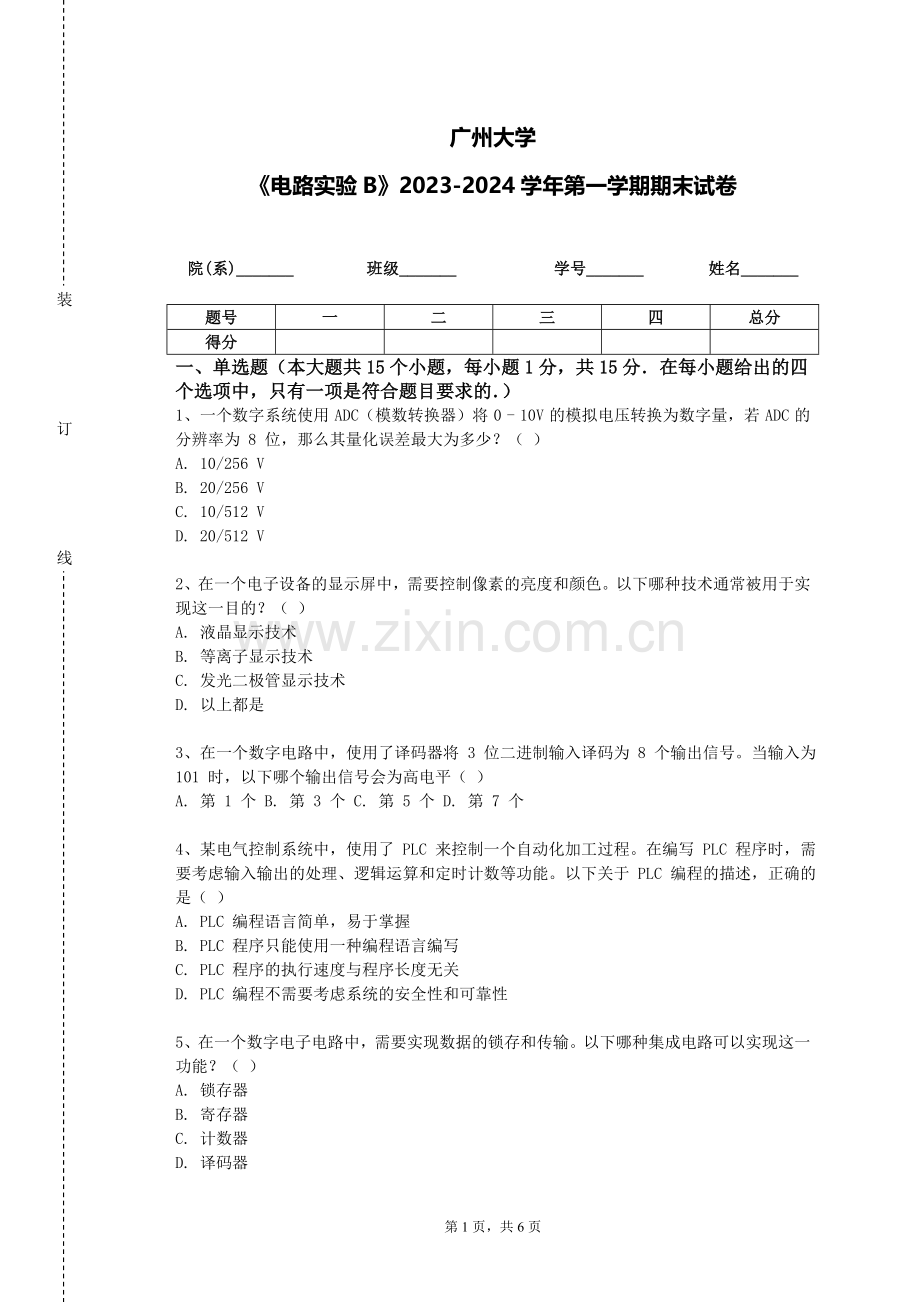

广州大学
《电路实验B》2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、一个数字系统使用 ADC（模数转换器）将 0 - 10V 的模拟电压转换为数字量，若 ADC 的分辨率为 8 位，那么其量化误差最大为多少？（ ）
A. 10/256 V
B. 20/256 V
C. 10/512 V
D. 20/512 V

2、在一个电子设备的显示屏中，需要控制像素的亮度和颜色。以下哪种技术通常被用于实现这一目的？（ ）
A. 液晶显示技术
B. 等离子显示技术
C. 发光二极管显示技术
D. 以上都是

3、在一个数字电路中，使用了译码器将 3 位二进制输入译码为 8 个输出信号。当输入为 101 时，以下哪个输出信号会为高电平（ ）
A. 第 1 个 B. 第 3 个 C. 第 5 个 D. 第 7 个

4、某电气控制系统中，使用了 PLC 来控制一个自动化加工过程。在编写 PLC 程序时，需要考虑输入输出的处理、逻辑运算和定时计数等功能。以下关于 PLC 编程的描述，正确的是（ ）
A. PLC 编程语言简单，易于掌握
B. PLC 程序只能使用一种编程语言编写
C. PLC 程序的执行速度与程序长度无关
D. PLC 编程不需要考虑系统的安全性和可靠性

5、在一个数字电子电路中，需要实现数据的锁存和传输。以下哪种集成电路可以实现这一功能？（ ）
A. 锁存器
B. 寄存器
C. 计数器
D. 译码器

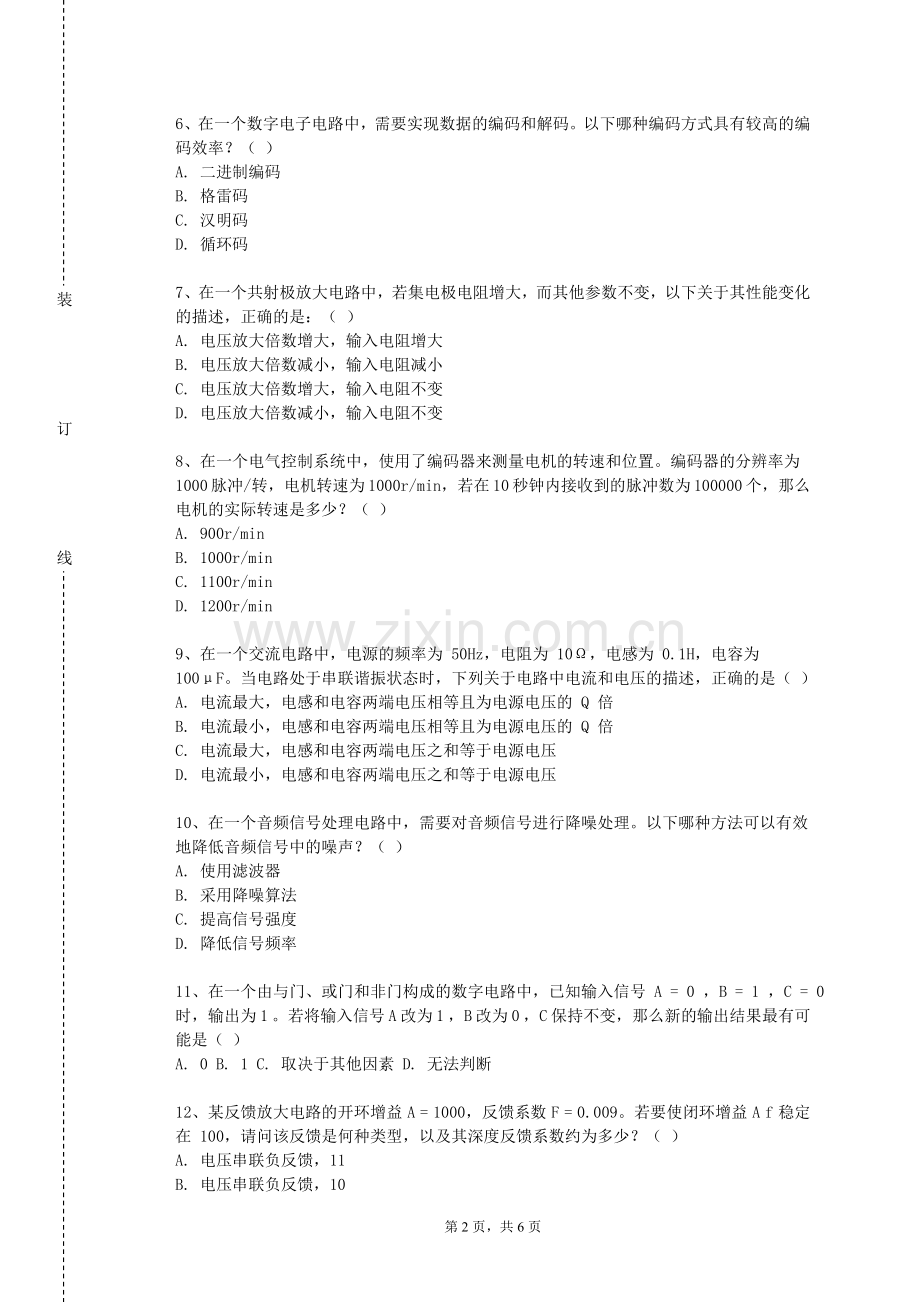

6、在一个数字电子电路中，需要实现数据的编码和解码。以下哪种编码方式具有较高的编码效率？（ ）
A. 二进制编码
B. 格雷码
C. 汉明码
D. 循环码

7、在一个共射极放大电路中，若集电极电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 电压放大倍数增大，输入电阻增大
B. 电压放大倍数减小，输入电阻减小
C. 电压放大倍数增大，输入电阻不变
D. 电压放大倍数减小，输入电阻不变

8、在一个电气控制系统中，使用了编码器来测量电机的转速和位置。编码器的分辨率为 1000 脉冲/转，电机转速为 1000r/min，若在 10 秒钟内接收到的脉冲数为 100000 个，那么电机的实际转速是多少？（ ）
A. 900r/min
B. 1000r/min
C. 1100r/min
D. 1200r/min

9、在一个交流电路中，电源的频率为 50Hz，电阻为 10Ω，电感为 0.1H，电容为 100μF。当电路处于串联谐振状态时，下列关于电路中电流和电压的描述，正确的是（ ）
A. 电流最大，电感和电容两端电压相等且为电源电压的 Q 倍
B. 电流最小，电感和电容两端电压相等且为电源电压的 Q 倍
C. 电流最大，电感和电容两端电压之和等于电源电压
D. 电流最小，电感和电容两端电压之和等于电源电压

10、在一个音频信号处理电路中，需要对音频信号进行降噪处理。以下哪种方法可以有效地降低音频信号中的噪声？（ ）
A. 使用滤波器
B. 采用降噪算法
C. 提高信号强度
D. 降低信号频率

11、在一个由与门、或门和非门构成的数字电路中，已知输入信号 A = 0 ，B = 1 ，C = 0 时，输出为 1 。若将输入信号 A 改为 1 ，B 改为 0 ，C 保持不变，那么新的输出结果最有可能是（ ）
A. 0 B. 1 C. 取决于其他因素 D. 无法判断

12、某反馈放大电路的开环增益 A = 1000，反馈系数 F = 0.009。若要使闭环增益 A f 稳定在 100，请问该反馈是何种类型，以及其深度反馈系数约为多少？（ ）
A. 电压串联负反馈，11
B. 电压串联负反馈，10
C. 电流并联负反馈，11
D. 电流并联负反馈，10

13、在电动力学中，对于一个静电场，若已知其电势分布函数 φ(x, y, z) ，则电场强度可以通过以下哪个公式计算得到：（ ）
A. E = -∇φ
B. E = ∇φ
C. E = -∂φ/∂t
D. E = ∂φ/∂t

14、在电力系统的电压调整中，常用的方法有改变变压器的分接头、投切无功补偿设备和调整发电机的励磁电流等。下列关于这些电压调整方法特点的描述，错误的是（ ）
A. 改变变压器分接头属于有级调压
B. 投切无功补偿设备响应速度较慢
C. 调整发电机励磁电流可以实现连续调压
D. 这些方法都能够独立地将电压调整到任意值

15、在一个数字电路中，使用比较器对两个 4 位二进制数进行比较，若两个数相等，比较器的输出是什么电平？（ ）
A. 高电平 B. 低电平 C. 不确定 D. 高阻态

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、以下关于电力系统短路故障的描述，正确的是（ ）
A. 短路故障会产生很大的短路电流
B. 短路故障可能导致电力设备损坏
C. 三相短路是最严重的短路类型
D. 短路故障会引起电网电压下降

2、在三相异步电动机的调速方法中，变极调速的特点包括以下哪些？
A. 调速平滑性好
B. 设备简单
C. 只能有级调速
D. 适用于不需要无级调速的场合

3、在电力系统的电压控制中，无功电源的配置原则包括（ ）
A. 分层分区平衡
B. 就地补偿为主
C. 集中补偿为辅
D. 随负荷变化灵活调整

4、以下属于数字电路中的接口电路的作用的有（ ）
A. 实现不同电平标准的转换
B. 提高信号的驱动能力
C. 增强抗干扰能力
D. 实现数据的缓冲和锁存

5、对于电动力学中的自感和互感，以下描述正确的有（ ）
A. 与线圈的形状和位置有关 B. 会影响电路中的电流变化 C. 自感只存在于单个线圈 D. 互感是相互的

6、在电力系统的自动化系统中，以下哪些功能是常见的？（ ）
A. 数据采集与监控
B. 自动发电控制
C. 自动电压控制
D. 故障诊断与处理

7、在电力系统的规划中，需要进行的工作包括（ ）
A. 电源规划
B. 电网规划
C. 环保评估
D. 经济效益分析

8、以下关于电磁波的偏振态检测，方法包括（ ）
A. 利用偏振片 B. 利用波片 C. 利用干涉仪 D. 利用衍射光栅

9、以下哪些是电气控制系统的设计步骤？
A. 工艺分析
B. 拟定控制方案
C. 选择电器元件
D. 编写使用说明书

10、直流电动机的调速方法包括以下哪些？
A. 改变电枢电压
B. 改变电枢回路电阻
C. 改变励磁电流
D. 改变电源频率

三、分析题（本大题共5个小题，共25分)
1、（本题5分）一家工厂新安装了一套自动化生产线，其中的电气控制系统在运行初期出现了响应延迟、控制精度不足的问题。通过对硬件设备、控制程序和通信网络的检查，发现了一些潜在的故障点。请详细分析这些故障产生的原因，并提出有效的解决方案和系统优化策略。

2、（本题5分）某小区的太阳能热水系统在使用过程中出现了漏水现象。分析可能的原因，如管道老化、安装不当等，并提出维修方案。

3、（本题5分）某地区的风力发电场的风机维护管理需要考虑风机的可靠性和安全性。请分析如何进行风机的维护管理，包括定期检查、故障排除、部件更换等方面，并说明在实际应用中应注意的问题。

4、（本题5分）一个智能建筑的能源管理系统在运行中未能达到预期的节能效果。分析原因，如参数设置不合理、设备运行管理不善等，并提出优化方案。

5、（本题5分）一个大型工厂的电气设备在进行节能改造后，虽然能耗有所降低，但部分设备出现了运行不稳定的情况。经过对节能改造方案的评估和设备运行数据的分析，发现是节能措施与设备特性不匹配以及控制策略不完善等原因导致的。请详细探讨这些原因，并提出改进节能方案和优化控制策略的具体措施。

四、简答题（本大题共4个小题，共40分)
1、（本题10分）解释架空输电线路的参数计算和等值电路。

2、（本题10分）详细说明逻辑门中与门、或门、非门、与非门、或非门和异或门的逻辑功能及真值表。

3、（本题10分）阐述电力系统稳定性的分类及影响因素。

4、（本题10分）阐述电磁波的群速度和相速度的概念及关系。
