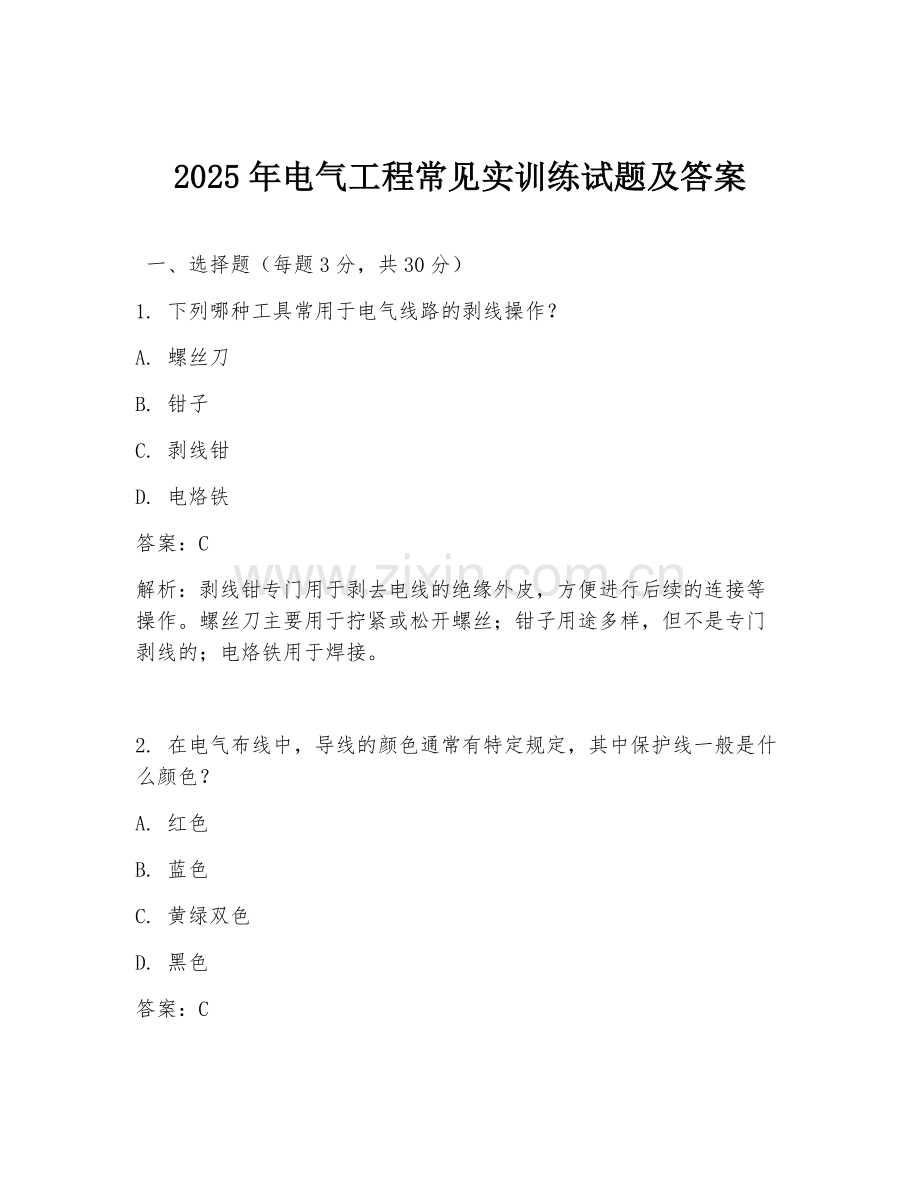

2025年电气工程常见实训练试题及答案

一、选择题（每题3分，共30分）
1. 下列哪种工具常用于电气线路的剥线操作？
A. 螺丝刀
B. 钳子
C. 剥线钳
D. 电烙铁
答案：C
解析：剥线钳专门用于剥去电线的绝缘外皮，方便进行后续的连接等操作。螺丝刀主要用于拧紧或松开螺丝；钳子用途多样，但不是专门剥线的；电烙铁用于焊接。

2. 在电气布线中，导线的颜色通常有特定规定，其中保护线一般是什么颜色？
A. 红色
B. 蓝色
C. 黄绿双色
D. 黑色
答案：C

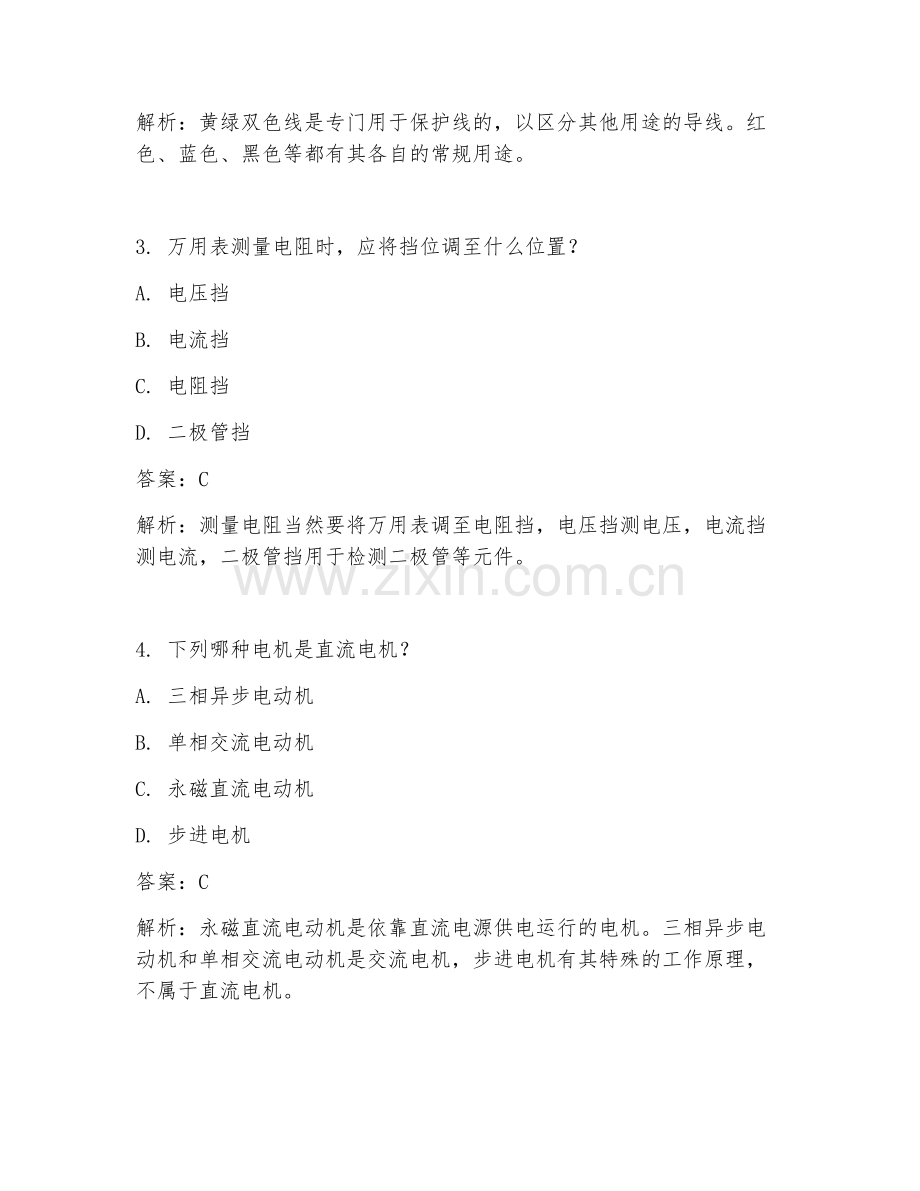

解析：黄绿双色线是专门用于保护线的，以区分其他用途的导线。红色、蓝色、黑色等都有其各自的常规用途。

3. 万用表测量电阻时，应将挡位调至什么位置？
A. 电压挡
B. 电流挡
C. 电阻挡
D. 二极管挡
答案：C
解析：测量电阻当然要将万用表调至电阻挡，电压挡测电压，电流挡测电流，二极管挡用于检测二极管等元件。

4. 下列哪种电机是直流电机？
A. 三相异步电动机
B. 单相交流电动机
C. 永磁直流电动机
D. 步进电机
答案：C
解析：永磁直流电动机是依靠直流电源供电运行的电机。三相异步电动机和单相交流电动机是交流电机，步进电机有其特殊的工作原理，不属于直流电机。

5. 对于电气设备的接地，接地电阻应不大于多少欧姆？
A. 4
B. 10
C. 20
D. 50
答案：A
解析：一般电气设备的接地电阻要求不大于4欧姆，以确保接地的有效性和安全性。

6. 电气原理图中，QS表示什么电器元件？
A. 断路器
B. 熔断器
C. 刀开关
D. 接触器
答案：C
解析：在电气原理图中，QS代表刀开关。断路器常用QF表示，熔断器用FU表示，接触器用KM表示。

7. 以下哪种材料的导电性最好？
A. 铜
B. 铝
C. 铁
D. 银
答案：D
解析：银的导电性在常见金属中是最好的，其次是铜、铝等。

8. 电容器在电路中的主要作用是？
A. 储存电荷
B. 消耗电能
C. 产生电能
D. 放大信号
答案：A
解析：电容器能够储存电荷，在电路中起到滤波、耦合、储能等作用。

9. 电动工具的电源线一般采用什么类型？
A. 普通塑料线
B. 橡胶护套线
C. 双绞线
D. 光纤
答案：B
解析：橡胶护套线具有较好的绝缘和耐磨性能，适合作为电动工具的电源线。

10. 电气设备发生火灾时，应首先？
A. 用水灭火
B. 用二氧化碳灭火器灭火
C. 切断电源
D. 拨打119
答案：C
解析：电气设备火灾首先要切断电源，防止触电事故和火势蔓延，然后再选择合适的灭火方式。

二、填空题（每题3分，共15分）
1. 电路由电源、负载、（ ）和导线等组成。
答案：开关
解析：电路的基本组成部分包括电源提供电能，负载消耗电能，开关控制电路通断，导线连接各部分。

2. 常用的低压电器有（ ）、接触器、继电器等。
答案：熔断器
解析：熔断器是常见的低压保护电器，用于在电路过载或短路时切断电路。

3. 三相异步电动机主要由定子和（ ）组成。
答案：转子
解析：三相异步电动机的定子产生旋转磁场，转子在磁场作用下转动。

4. 万用表可以测量电压、电流和（ ）等物理量。
答案：电阻
解析：万用表的基本功能就是测量电压、电流和电阻。

5. 安全电压是指不超过（ ）V的电压。
答案：36
解析：36V及以下的电压被认为是相对安全的电压，可减少触电危险。

三、简答题（每题10分，共30分）
1. 简述电气安全操作规程的主要内容。
答案：电气安全操作规程主要内容包括：工作前检查电气设备及工具是否完好；穿戴好绝缘防护用品；严格遵守停电、验电、挂接地线等操作顺序；在带电作业时要有专人监护；使用合格的电气工具和材料；工作结束后切断电源，清理现场等。
解析：这些内容是为了确保操作人员在进行电气工作时的安全，防止触电、短路等事故发生。

2. 说明三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组由于相对旋转磁场有切割磁力线的运动，从而在转子绕组中产生感应电流。感应电流与旋转磁场相互作用，产生电磁力，使转子沿着旋转磁场的方向转动。
解析：理解三相异步电动机工作原理是掌握其运行特性和应用的基础。

3. 如何正确使用电烙铁进行焊接操作？
答案：首先选择合适功率的电烙铁，根据焊接对象选择合适的烙铁头。插上电源预热，待烙铁头温度合适后，在焊件和焊盘上涂抹适量助焊剂。将烙铁头放在焊件和焊盘的连接处，停留适当时间，使焊锡充分熔化并填满缝隙，然后先移开烙铁头，再移开焊锡丝。焊接完成后，待焊点冷却。
解析：正确的焊接操作能保证焊接质量，使电气连接可靠。

四、识图题（每题10分，共15分）
请根据给出的电气原理图，回答以下问题：
1. 图中QS、FU、KM分别代表什么电器元件？
答案：QS代表刀开关，FU代表熔断器，KM代表接触器。
解析：通过电气原理图的标准符号来识别元件。
2. 该电路主要实现什么功能？
答案：该电路可能实现电机的启动、停止控制功能，通过刀开关控制电源通断，熔断器起到短路保护作用，接触器控制电机的运行。
解析：结合原理图中各元件的连接和作用来分析电路功能。

五、综合应用题（20分）
设计一个简单的电动机正反转控制电路，要求画出电气原理图，并说明工作原理。
答案：
电气原理图：
电源（L1、L2、L3）通过刀开关QS接入，熔断器FU进行短路保护。接触器KM1主触点连接电动机正转接线，KM2主触点连接电动机反转接线。控制电路中按钮SB1用于正转启动，SB2用于反转启动，SB3用于停止。正转时，按下SB1，KM1线圈得电，其主触点闭合，电动机正转；反转时，按下SB2，KM2线圈得电，其主触点闭合，电动机反转；按下SB3，KM1和KM2线圈失电，电动机停止。
工作原理：合上刀开关QS，接通电源。当按下正转按钮SB1时，控制电路接通，接触器KM1线圈得电，其常开主触点闭合，电动机定子绕组接入电源正相序，电动机正转。当按下反转按钮SB2时，控制电路接通，接触器KM2线圈得电，其常开主触点闭合，电动机定子绕组接入电源反相序，电动机反转。按下停止按钮SB3时，控制电路断开，KM1和KM2线圈失电，主触点断开，电动机停止运行。
解析：综合运用所学的电气知识，设计出满足电动机正反转控制要求的电路，并阐述其工作过程。
