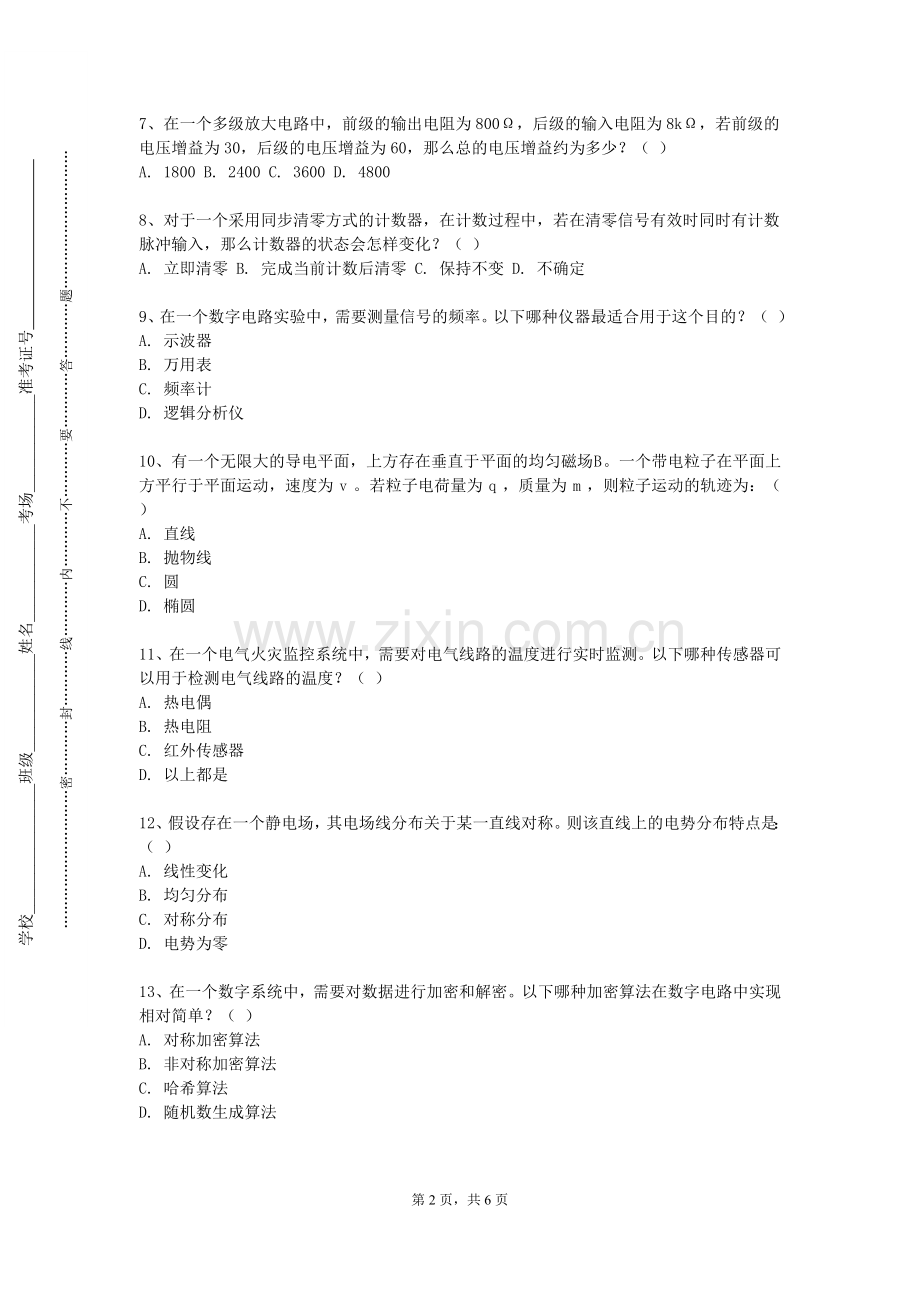

北京科技职业学院《光电产品创新设计》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

北京科技职业学院《光电产品创新设计》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个复杂的电气控制系统中，包含了多个电动机和各种控制元件。其中一台电动机采用了变频器调速控制，变频器的输出频率为 50Hz 时，电动机转速为 1450r/min。若要将电动机转速提高到 1750r/min，变频器的输出频率应调整为多少？（假设电动机为 4 极）（ ）
A. 60Hz
B. 70Hz
C. 80Hz
D. 90Hz

2、在集成运放的内部电路中，通常采用恒流源电路来提供偏置电流，其主要目的是：（ ）
A. 提高放大倍数
B. 增大输入电阻
C. 提高电路的稳定性
D. 降低输出电阻

3、有一个理想导体球，半径为 R ，处于外电场 E 中。则导体球表面的感应电荷面密度与外电场的关系为：（ ）
A. 正比于外电场的大小
B. 反比于外电场的大小
C. 正比于外电场的平方
D. 反比于外电场的平方

4、在电动力学中，一个电四极子在远处产生的电势与距离 r 的关系为：（ ）
A. 1 / r
B. 1 / r^2
C. 1 / r^3
D. 1 / r^4

5、在一个直流电源中，桥式整流电路的输出电压平均值为 18V，若每个二极管的导通压降为 0.7V，那么输入交流电压的有效值约为多少？（ ）
A. 16V B. 18V C. 20V D. 22V

6、在一个由理想运放构成的减法运算电路中，两个输入电压分别为 2V 和 1V，对应的输入电阻均为 10kΩ，反馈电阻为 20kΩ，那么输出电压约为多少？（ ）
A. 1V B. 2V C. 3V D. 4V

7、在一个多级放大电路中，前级的输出电阻为800Ω，后级的输入电阻为8kΩ，若前级的电压增益为30，后级的电压增益为60，那么总的电压增益约为多少？（ ）
A. 1800 B. 2400 C. 3600 D. 4800

8、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

9、在一个数字电路实验中，需要测量信号的频率。以下哪种仪器最适合用于这个目的？（ ）
A. 示波器
B. 万用表
C. 频率计
D. 逻辑分析仪

10、有一个无限大的导电平面，上方存在垂直于平面的均匀磁场 B 。一个带电粒子在平面上方平行于平面运动，速度为 v 。若粒子电荷量为 q ，质量为 m ，则粒子运动的轨迹为：（ ）
A. 直线
B. 抛物线
C. 圆
D. 椭圆

11、在一个电气火灾监控系统中，需要对电气线路的温度进行实时监测。以下哪种传感器可以用于检测电气线路的温度？（ ）
A. 热电偶
B. 热电阻
C. 红外传感器
D. 以上都是

12、假设存在一个静电场，其电场线分布关于某一直线对称。则该直线上的电势分布特点是：（ ）
A. 线性变化
B. 均匀分布
C. 对称分布
D. 电势为零

13、在一个数字系统中，需要对数据进行加密和解密。以下哪种加密算法在数字电路中实现相对简单？（ ）
A. 对称加密算法
B. 非对称加密算法
C. 哈希算法
D. 随机数生成算法

14、在一个电子设备的电源管理系统中，需要实现对电池的充电和放电控制。以下哪种电子元件可以用于电池的充电管理？（ ）
A. 充电器芯片
B. 稳压器
C. 二极管
D. 晶体管

15、对于一个由三极管构成的射极输出器，已知三极管的β = 100，集电极电阻RC = 3kΩ，电源电压VCC = 20V，发射极电阻RE = 3kΩ。忽略三极管的饱和压降，请问该电路的输出电阻约为多少？（ ）
A. 30Ω B. 50Ω C. 75Ω D. 100Ω

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、以下关于数字电路中的竞争和冒险的产生原因，正确的有（ ）
A. 信号在不同路径上的传输延迟不同
B. 输入信号的变化同时导致多个逻辑门的输出变化
C. 电路的设计不合理
D. 电源电压的波动

2、在数字电路的低功耗设计中，以下哪些策略是可行的？（ ）
A. 动态电压频率调整 B. 电源门控 C. 体偏置技术 D. 睡眠模式

3、在数字电路设计中，为了提高电路的可靠性，可以采取的措施有（ ）
A. 增加冗余设计
B. 采用纠错编码技术
C. 进行严格的测试和筛选
D. 优化电路布局和布线

4、在电力系统的规划和设计中，以下哪些因素需要考虑新能源的接入？（ ）
A. 新能源的出力特性
B. 新能源的接入位置
C. 新能源对电网稳定性的影响
D. 新能源的发电成本

5、在数字电路的时序分析中，需要考虑的因素包括（ ）
A. 时钟信号的周期和占空比
B. 触发器的建立时间和保持时间
C. 信号的传输延迟
D. 电路的工作频率

6、以下关于电磁波的频谱分析，描述恰当的有（ ）
A. 用于研究信号的频率成分 B. 可以通过傅里叶变换实现 C. 有助于理解电磁波的特性 D. 只适用于周期信号

7、在电力系统的防雷保护中，常用的防雷装置有（ ）
A. 避雷针
B. 避雷线
C. 避雷器
D. 接地装置

8、以下关于数字电路中逻辑门的描述，正确的是（ ）
A. 与门只有当所有输入都为高电平时，输出才为高电平
B. 或门只要有一个输入为高电平，输出就为高电平
C. 非门的输出与输入相反
D. 异或门当输入相同时输出为低电平，输入不同时输出为高电平

9、在电气控制电路中，时间继电器的作用主要有哪些？
A. 延时接通
B. 延时断开
C. 周期性通断控制
D. 计数

10、以下关于电力市场交易模式的描述，正确的有（ ）
A. 中长期交易
B. 现货交易
C. 辅助服务交易
D. 期货交易

11、以下关于电力系统中的需求响应的描述，正确的有（ ）
A. 引导用户改变用电行为
B. 可以平衡电力供需
C. 包括价格型和激励型
D. 有助于提高系统效率

12、在光电子技术中，以下哪些器件是常见的？（ ）
A. 发光二极管
B. 激光二极管
C. 光电二极管
D. 太阳能电池

13、在研究时变电磁场时，以下哪些概念是重要的（ ）
A. 电磁感应 B. 位移电流 C. 电磁波的辐射 D. 电场的旋度

14、以下关于电力系统短路故障的描述，正确的是（ ）
A. 短路故障会产生很大的短路电流
B. 短路故障可能导致电力设备损坏
C. 三相短路是最严重的短路类型
D. 短路故障会引起电网电压下降

15、在数模转换（DAC）电路中，以下哪些指标是重要的？（ ）
A. 分辨率
B. 转换精度
C. 转换速度
D. 线性度

三、简答题（本大题共5个小题，共25分)
1、（本题5分）分析一个复杂的放大电路的频率响应特性和带宽限制因素。

2、（本题5分）分析图中所示的数字电路，判断其是否存在竞争冒险现象，若有，采取什么措施消除。

3、（本题5分）阐述电气控制系统中电源模块的选择要点。

4、（本题5分）阐述如何设计一个数字信号的解调电路。

5、（本题5分）阐述电气控制系统中数据采集与处理的方法。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）在新能源发电系统（如太阳能、风能发电）中，电气设备的可靠性面临挑战。请分析可能影响电气设备可靠性的因素，如环境条件、电网接入问题、设备维护等，并提出提高可靠性的措施。

2、（本题10分）某高层建筑的电梯紧急救援系统在测试中发现存在问题。分析可能的原因，并提出整改措施以确保电梯在紧急情况下的安全运行。

3、（本题10分）某城市的路灯照明系统的智能控制有哪些优势？请分析这些优势，并提出具体的智能控制方案。

第6页，共6页
