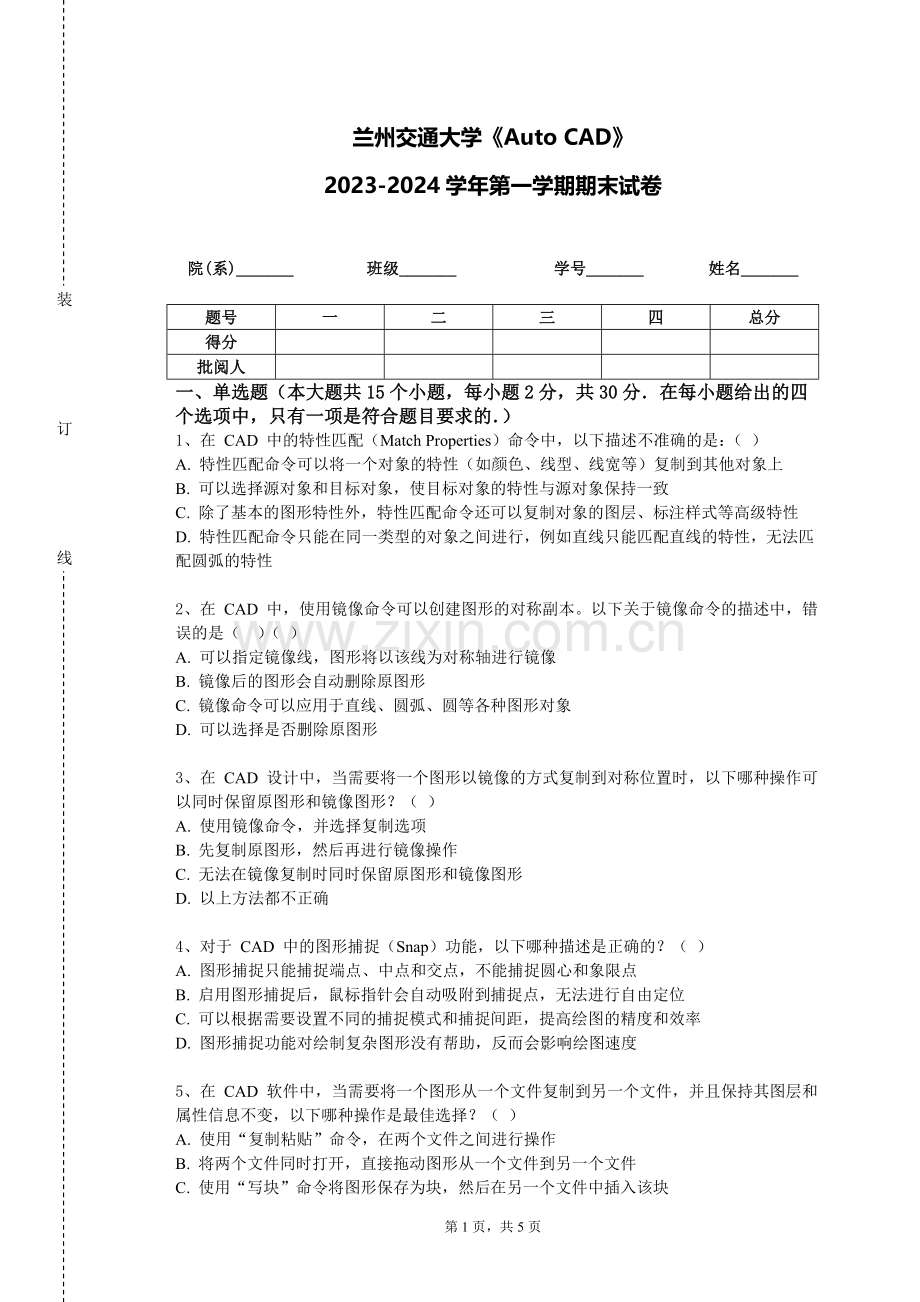

兰州交通大学《Auto CAD》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共15个小题，每小题2分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在 CAD 中的特性匹配（Match Properties）命令中，以下描述不准确的是：（ ）
A. 特性匹配命令可以将一个对象的特性（如颜色、线型、线宽等）复制到其他对象上
B. 可以选择源对象和目标对象，使目标对象的特性与源对象保持一致
C. 除了基本的图形特性外，特性匹配命令还可以复制对象的图层、标注样式等高级特性
D. 特性匹配命令只能在同一类型的对象之间进行，例如直线只能匹配直线的特性，无法匹配圆弧的特性

2、在 CAD 中，使用镜像命令可以创建图形的对称副本。以下关于镜像命令的描述中，错误的是（ ）（ ）
A. 可以指定镜像线，图形将以该线为对称轴进行镜像
B. 镜像后的图形会自动删除原图形
C. 镜像命令可以应用于直线、圆弧、圆等各种图形对象
D. 可以选择是否删除原图形

3、在 CAD 设计中，当需要将一个图形以镜像的方式复制到对称位置时，以下哪种操作可以同时保留原图形和镜像图形？（ ）
A. 使用镜像命令，并选择复制选项
B. 先复制原图形，然后再进行镜像操作
C. 无法在镜像复制时同时保留原图形和镜像图形
D. 以上方法都不正确

4、对于 CAD 中的图形捕捉（Snap）功能，以下哪种描述是正确的？（ ）
A. 图形捕捉只能捕捉端点、中点和交点，不能捕捉圆心和象限点
B. 启用图形捕捉后，鼠标指针会自动吸附到捕捉点，无法进行自由定位
C. 可以根据需要设置不同的捕捉模式和捕捉间距，提高绘图的精度和效率
D. 图形捕捉功能对绘制复杂图形没有帮助，反而会影响绘图速度

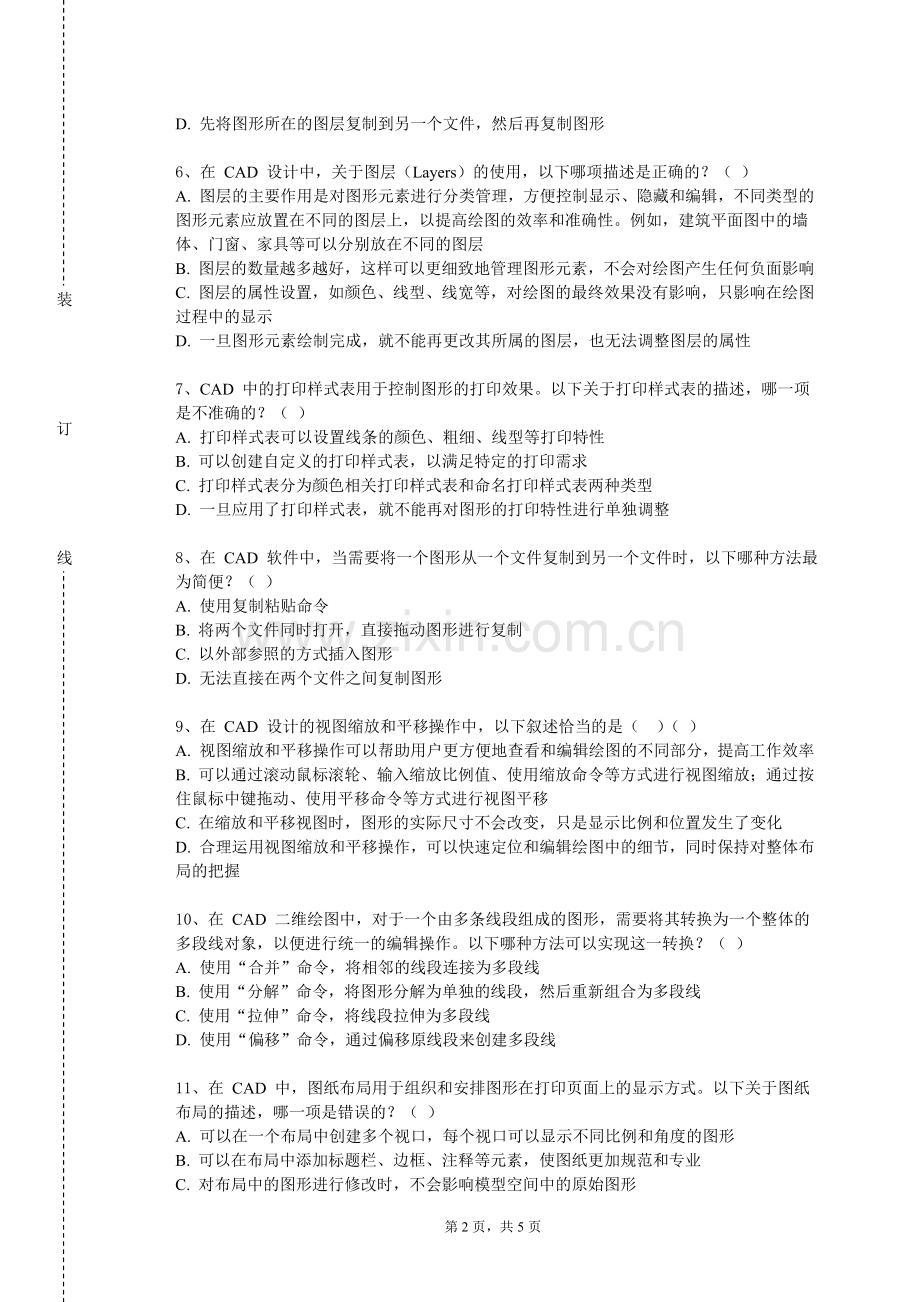

5、在 CAD 软件中，当需要将一个图形从一个文件复制到另一个文件，并且保持其图层和属性信息不变，以下哪种操作是最佳选择？（ ）
A. 使用“复制粘贴”命令，在两个文件之间进行操作
B. 将两个文件同时打开，直接拖动图形从一个文件到另一个文件
C. 使用“写块”命令将图形保存为块，然后在另一个文件中插入该块
D. 先将图形所在的图层复制到另一个文件，然后再复制图形

6、在 CAD 设计中，关于图层（Layers）的使用，以下哪项描述是正确的？（ ）
A. 图层的主要作用是对图形元素进行分类管理，方便控制显示、隐藏和编辑，不同类型的图形元素应放置在不同的图层上，以提高绘图的效率和准确性。例如，建筑平面图中的墙体、门窗、家具等可以分别放在不同的图层
B. 图层的数量越多越好，这样可以更细致地管理图形元素，不会对绘图产生任何负面影响
C. 图层的属性设置，如颜色、线型、线宽等，对绘图的最终效果没有影响，只影响在绘图过程中的显示
D. 一旦图形元素绘制完成，就不能再更改其所属的图层，也无法调整图层的属性

7、CAD 中的打印样式表用于控制图形的打印效果。以下关于打印样式表的描述，哪一项是不准确的？（ ）
A. 打印样式表可以设置线条的颜色、粗细、线型等打印特性
B. 可以创建自定义的打印样式表，以满足特定的打印需求
C. 打印样式表分为颜色相关打印样式表和命名打印样式表两种类型
D. 一旦应用了打印样式表，就不能再对图形的打印特性进行单独调整

8、在 CAD 软件中，当需要将一个图形从一个文件复制到另一个文件时，以下哪种方法最为简便？（ ）
A. 使用复制粘贴命令
B. 将两个文件同时打开，直接拖动图形进行复制
C. 以外部参照的方式插入图形
D. 无法直接在两个文件之间复制图形

9、在 CAD 设计的视图缩放和平移操作中，以下叙述恰当的是（ ）（ ）
A. 视图缩放和平移操作可以帮助用户更方便地查看和编辑绘图的不同部分，提高工作效率
B. 可以通过滚动鼠标滚轮、输入缩放比例值、使用缩放命令等方式进行视图缩放；通过按住鼠标中键拖动、使用平移命令等方式进行视图平移
C. 在缩放和平移视图时，图形的实际尺寸不会改变，只是显示比例和位置发生了变化
D. 合理运用视图缩放和平移操作，可以快速定位和编辑绘图中的细节，同时保持对整体布局的把握

10、在 CAD 二维绘图中，对于一个由多条线段组成的图形，需要将其转换为一个整体的多段线对象，以便进行统一的编辑操作。以下哪种方法可以实现这一转换？（ ）
A. 使用“合并”命令，将相邻的线段连接为多段线
B. 使用“分解”命令，将图形分解为单独的线段，然后重新组合为多段线
C. 使用“拉伸”命令，将线段拉伸为多段线
D. 使用“偏移”命令，通过偏移原线段来创建多段线

11、在 CAD 中，图纸布局用于组织和安排图形在打印页面上的显示方式。以下关于图纸布局的描述，哪一项是错误的？（ ）
A. 可以在一个布局中创建多个视口，每个视口可以显示不同比例和角度的图形
B. 可以在布局中添加标题栏、边框、注释等元素，使图纸更加规范和专业
C. 对布局中的图形进行修改时，不会影响模型空间中的原始图形
D. 图纸布局只能在打印时使用，对绘图过程中的编辑操作没有帮助

12、CAD 中的快捷命令可以提高绘图效率。以下关于快捷命令的说法中，不正确的是（ ）（ ）
A. 快捷命令是通过键盘输入的简短指令，代替菜单操作
B. 可以自定义快捷命令，以适应个人的绘图习惯
C. 快捷命令在所有 CAD 版本中都是相同的，无需重新学习
D. 熟练掌握快捷命令可以大大加快绘图速度

13、在 CAD 设计中，当需要绘制一个精确的圆形时，以下哪种方法通常是最准确的？（ ）
A. 使用手绘工具大致绘制一个圆形，然后进行修整
B. 通过输入圆心坐标和半径值来创建圆形
C. 利用多边形工具近似地绘制一个多边形，使其看起来像圆形
D. 先绘制一个椭圆，然后通过调整参数使其接近圆形

14、在 CAD 中，当需要将一个二维图形拉伸成三维实体时，以下哪个因素对拉伸结果的影响最大？（ ）
A. 图形的形状和大小
B. 拉伸的方向和距离
C. 图形所在的图层
D. 图形的颜色

15、在 CAD 设计的图形编辑操作中，关于对象的移动和复制，以下哪种说法是错误的？（ ）（ ）
A. 可以通过指定基点和位移距离来精确移动对象，也可以通过鼠标拖动进行大致的移动
B. 复制对象时，可以选择单个复制或多次复制，并可以指定复制的间距和方向
C. 在移动或复制对象时，可以使用捕捉功能来准确捕捉图形中的特殊点，如端点、中点、交点等
D. 移动对象后，原位置的对象仍然存在，复制对象则会在新的位置创建相同的对象，原对象消失

二、简答题（本大题共3个小题，共15分)
1、（本题5分）简述 CAD 中与 BIM 软件的数据交换格式。

2、（本题5分）解释 CAD 中图纸集管理器中图纸排序和分组的方法。

3、（本题5分）CAD 中如何利用快捷键提高绘图速度？

三、论述题（本大题共5个小题，共25分)
1、（本题5分）深入探讨 CAD 设计在玻璃制品设计中的应用。研究如何考虑玻璃的材质特性（如透明度、折射、反射）进行产品设计。分析玻璃制品的加工工艺（吹制、压铸、切割）在 CAD 中的模拟，以及 CAD 技术在玻璃艺术创作中的作用。

2、（本题5分）在 CAD 设计中，如何处理图形的比例缩放对标注尺寸和文字大小的影响？请论述相应的设置和调整方法，以保证图形缩放后标注和文字的显示符合要求。

3、（本题5分）CAD 中的块属性提取和数据链接功能可以用于统计和管理图形中的信息。深入论述如何定义和使用块属性，以及如何将 CAD 图形中的数据与外部数据库进行链接和交互。举例说明在设备清单编制和材料统计中的应用。

4、（本题5分）深入分析在 CAD 中进行园林景观小品设计时，如何结合景观风格和功能需求，进行亭台楼阁、雕塑、花坛等小品的设计和绘制。

5、（本题5分）在 CAD 设计通信基站布局时，需要考虑信号覆盖范围、干扰因素和安装条件。请深入论述如何利用 CAD 进行基站选址、天线方向图绘制和线缆布线规划，以及如何评估不同布局方案的性能。分析通信基站设计中的电磁兼容性和 CAD 工具的辅助分析功能，并举例说明 CAD 在提高通信质量和降低成本方面的作用。

四、绘图题（本大题共3个小题，共30分)
1、（本题10分）CAD 中怎样设置线宽及显示效果？

2、（本题10分）绘制一个直角梯形，上底为 120，下底为 170，高为 130，将梯形绕下底中点旋转一周形成的立体图形。

3、（本题10分）说明 CAD 中图形界限的概念和设置方法。
