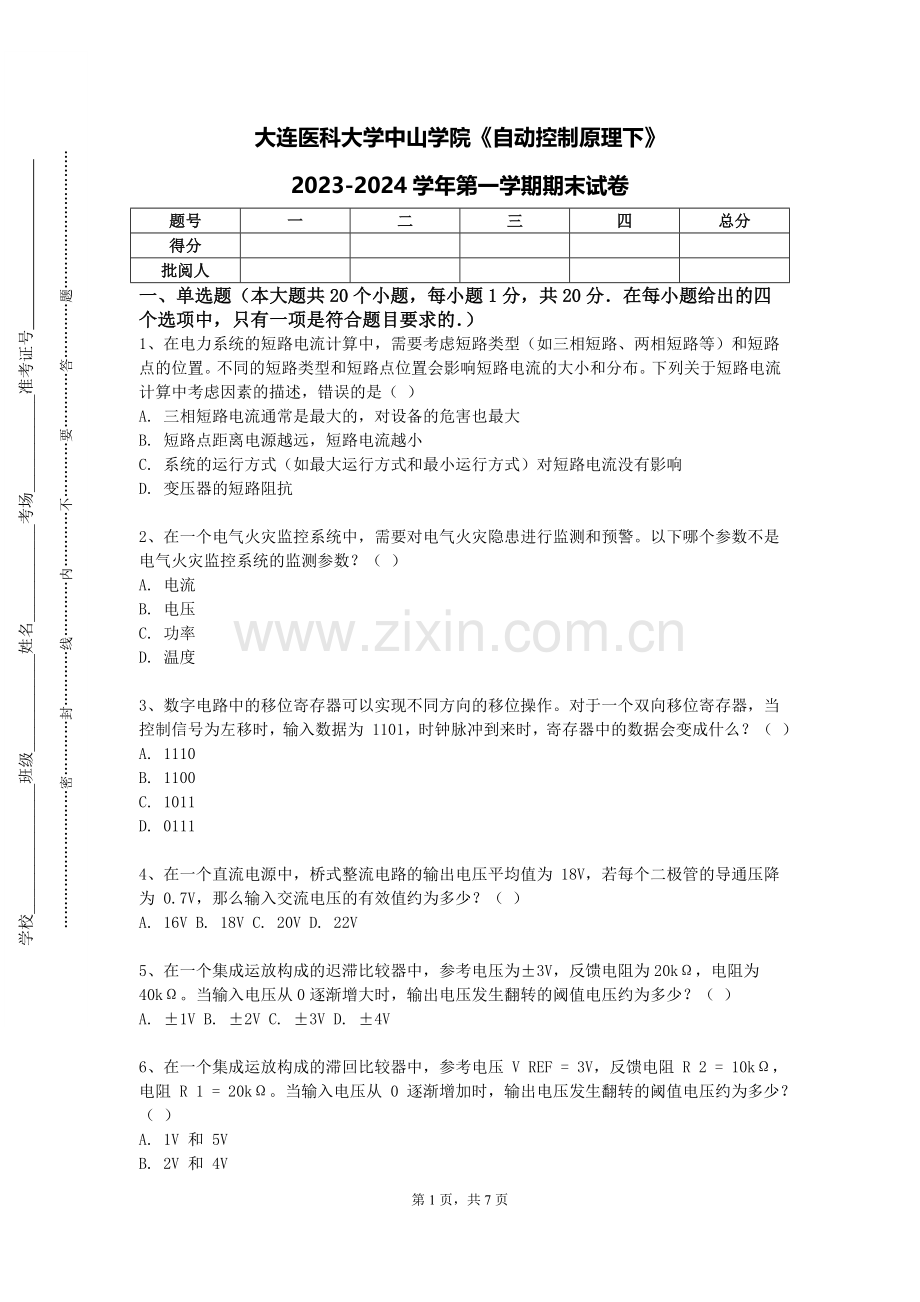

大连医科大学中山学院《自动控制原理下》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

大连医科大学中山学院《自动控制原理下》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在电力系统的短路电流计算中，需要考虑短路类型（如三相短路、两相短路等）和短路点的位置。不同的短路类型和短路点位置会影响短路电流的大小和分布。下列关于短路电流计算中考虑因素的描述，错误的是（ ）
A. 三相短路电流通常是最大的，对设备的危害也最大
B. 短路点距离电源越远，短路电流越小
C. 系统的运行方式（如最大运行方式和最小运行方式）对短路电流没有影响
D. 变压器的短路阻抗

2、在一个电气火灾监控系统中，需要对电气火灾隐患进行监测和预警。以下哪个参数不是电气火灾监控系统的监测参数？（ ）
A. 电流
B. 电压
C. 功率
D. 温度

3、数字电路中的移位寄存器可以实现不同方向的移位操作。对于一个双向移位寄存器，当控制信号为左移时，输入数据为 1101，时钟脉冲到来时，寄存器中的数据会变成什么？（ ）
A. 1110
B. 1100
C. 1011
D. 0111

4、在一个直流电源中，桥式整流电路的输出电压平均值为 18V，若每个二极管的导通压降为 0.7V，那么输入交流电压的有效值约为多少？（ ）
A. 16V B. 18V C. 20V D. 22V

5、在一个集成运放构成的迟滞比较器中，参考电压为±3V，反馈电阻为20kΩ，电阻为40kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. ±1V B. ±2V C. ±3V D. ±4V

6、在一个集成运放构成的滞回比较器中，参考电压 V REF = 3V，反馈电阻 R 2 = 10kΩ，电阻 R 1 = 20kΩ。当输入电压从 0 逐渐增加时，输出电压发生翻转的阈值电压约为多少？（ ）
A. 1V 和 5V
B. 2V 和 4V
C. 3V 和 3V
D. 4V 和 2V

7、已知一个集成稳压器的输入电压为 18V，输出电压为 12V，最大输出电流为 1.5A。若负载电阻为 10Ω，请问该稳压器是否能正常工作？（ ）
A. 能，输出功率足够
B. 能，输出电流未超过最大值
C. 不能，输出功率不足
D. 不能，输出电流超过最大值

8、有一个数字电路用于判断输入的 7 位二进制数是否能被 5 整除。当输入为 1011010 时，电路输出为 0 ，表示不能被 5 整除。若输入变为 1101001 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上选项均错误

9、在一个由理想运放组成的同相滞回比较器中，参考电压VREF1 = 4V，VREF2 = 8V，反馈电阻为50kΩ，电阻为100kΩ。当输入电压从0逐渐增大时，输出电压发生翻转的阈值电压约为多少？（ ）
A. 4V和8V B. 2V和6V C. 6V和2V D. 8V和4V

10、在一个电子设备的通信接口中，需要实现数据的并行传输和接收。以下哪种通信协议通常被用于并行通信？（ ）
A. PCI
B. USB
C. RS232
D. RS485

11、某电气控制系统中，有一个由运算放大器组成的比较器电路。当输入信号超过设定阈值时，输出电平发生翻转。若运算放大器的供电电压不稳定，会对比较结果产生什么影响？（ ）
A. 比较结果提前翻转
B. 比较结果延迟翻转
C. 比较结果不变
D. 比较结果错误

12、在一个电子设备的通信接口中，需要实现数据的传输和接收。以下哪种通信协议通常被用于短距离无线通信？（ ）
A. Wi-Fi
B. Bluetooth
C. ZigBee
D. 以上都是

13、对于一个时变电磁场，已知某一区域的电场强度随时间的变化率为 dE/dt，磁导率为 μ，该区域产生的位移电流密度为：（ ）
A. μ(dE/dt)
B. ε(dE/dt)
C. με(dE/dt)
D. (dE/dt) / μ

14、在一个由三极管构成的放大电路中，若要提高电路的高频特性，可以：（ ）
A. 增大耦合电容
B. 减小耦合电容
C. 增大旁路电容
D. 减小旁路电容

15、一个数字系统使用 ADC 对一个缓慢变化的模拟信号进行采样，若 ADC 的转换时间较长，为了减少误差，应该采取什么措施？（ ）
A. 增加采样频率
B. 降低采样频率
C. 使用更高分辨率的 ADC
D. 使用更快的 ADC

16、在一个模拟电子电路中，需要对信号进行功率放大。以下哪种功率放大器具有较高的效率和较低的失真？（ ）
A. 甲类功率放大器
B. 乙类功率放大器
C. 甲乙类功率放大器
D. 丙类功率放大器

17、在一个数字系统中，需要对数据进行编码和解码。以下哪种编码方式可以实现数据的压缩？（ ）
A. 重复编码
B. 奇偶校验编码
C. 格雷码编码
D. 哈夫曼编码

18、在一个基于 CMOS 工艺的数字电路中，其输入输出电平与 TTL 电平兼容。若 CMOS 电路的输出高电平为 4.5V，低电平为 0.5V，那么它连接到 TTL 电路时是否能正常工作？（ ）
A. 能正常工作
B. 不能正常工作
C. 有时能工作有时不能
D. 取决于具体电路

19、在一个数字系统中，需要对数据进行加密和解密。以下哪种加密算法在数字电路中实现相对简单？（ ）
A. 对称加密算法
B. 非对称加密算法
C. 哈希算法
D. 随机数生成算法

20、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为 1V、2V、3V，对应的输入电阻分别为 10kΩ、20kΩ、30kΩ，那么输出电压约为多少？（ ）
A. 6V B. 5V C. 4V D. 3V

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、以下关于数字电路中的 PLD （可编程逻辑器件）的发展趋势，正确的有（ ）
A. 集成度越来越高
B. 性能不断提升
C. 成本逐渐降低
D. 应用范围不断扩大

2、对于电子电路中的运算放大器，以下哪些接法可以实现不同的功能？（ ）
A. 反相输入
B. 同相输入
C. 差分输入
D. 电压跟随

3、在有源滤波器的设计中，以下哪些类型是常见的？（ ）
A. 低通滤波器 B. 高通滤波器 C. 带通滤波器 D. 带阻滤波器

4、在电动力学中，以下哪些情况会导致电磁辐射的增强（ ）
A. 同步辐射 B. 阵列天线 C. 谐振腔 D. 无序散射

5、关于功率放大电路，以下哪些特点是正确的？（ ）
A. 输出功率大
B. 效率高
C. 非线性失真小
D. 工作在大信号状态

6、交流电动机的调速系统中，闭环控制相对于开环控制的优点有哪些？
A. 精度高
B. 动态性能好
C. 抗干扰能力强
D. 调试简单

7、以下关于电力市场交易模式的描述，正确的有（ ）
A. 中长期交易
B. 现货交易
C. 辅助服务交易
D. 期货交易

8、在电力系统的规划中，以下哪些因素需要考虑智能电网的发展？（ ）
A. 通信技术和信息技术的应用
B. 分布式能源的接入和管理
C. 电力市场的发展和
D. 环境保护和可持续发展

9、以下属于数字电路中的异步通信特点的有（ ）
A. 不需要统一的时钟
B. 传输效率较高
C. 实现相对简单
D. 可能存在数据丢失

10、电气控制原理图的绘制原则包括以下哪些？
A. 主电路在上，控制电路在下
B. 各电器元件按动作顺序从左到右、从上到下排列
C. 同一电器的不同部分使用同一符号
D. 所有电器的触点均按未通电或未动作时的状态绘制

11、在电子电路的热设计中，以下哪些散热方式是常见的？（ ）
A. 自然散热
B. 风冷散热
C. 水冷散热
D. 热管散热

12、在电动力学中，以下哪些情况会导致电荷分布产生电场（ ）
A. 静止的点电荷 B. 均匀分布的电荷 C. 随时间变化的电流 D. 匀速运动的电荷

13、以下哪些是电气控制系统的设计步骤？
A. 工艺分析
B. 拟定控制方案
C. 选择电器元件
D. 编写使用说明书

14、以下关于电磁波的频谱分析，描述恰当的有（ ）
A. 用于研究信号的频率成分 B. 可以通过傅里叶变换实现 C. 有助于理解电磁波的特性 D. 只适用于周期信号

15、对于数字电路中的乘法器，以下哪些说法是正确的？（ ）
A. 可以实现两个数的乘法运算 B. 有硬件乘法器和软件乘法器之分 C. 运算速度对系统性能有重要影响 D. 通常采用移位相加的方法实现

三、简答题（本大题共6个小题，共30分)
1、（本题5分）阐述反馈放大器中负反馈对电路性能的改善作用，并举例说明。

2、（本题5分）计算一个乙类互补对称功率放大电路在给定电源电压和负载电阻下的最大输出功率。

3、（本题5分）推导运算放大器构成的加法运算电路在多个输入信号下的输出表达式。

4、（本题5分）解释电气控制系统中自锁和互锁的概念，并举例说明其应用。

5、（本题5分）阐述电力系统中的电力信息化建设的主要内容和发展方向。

6、（本题5分）说明电气控制系统中热继电器的工作原理及整定方法。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）某电动汽车的电池管理系统显示电池剩余电量不准确，影响了车辆的续航里程估计。请分析可能的原因，如电池老化、充放电不均衡、传感器故障等，并提出提高电池剩余电量估算精度的方法，如采用更精确的电池模型、均衡充电技术、定期校准传感器等。

2、（本题10分）一个智能家居系统的电气设计中，需要实现灯光控制、窗帘控制、温度控制等功能。请分析如何进行智能家居系统的电气布线和控制方案设计，并说明在设计过程中应考虑的因素。

第7页，共7页
