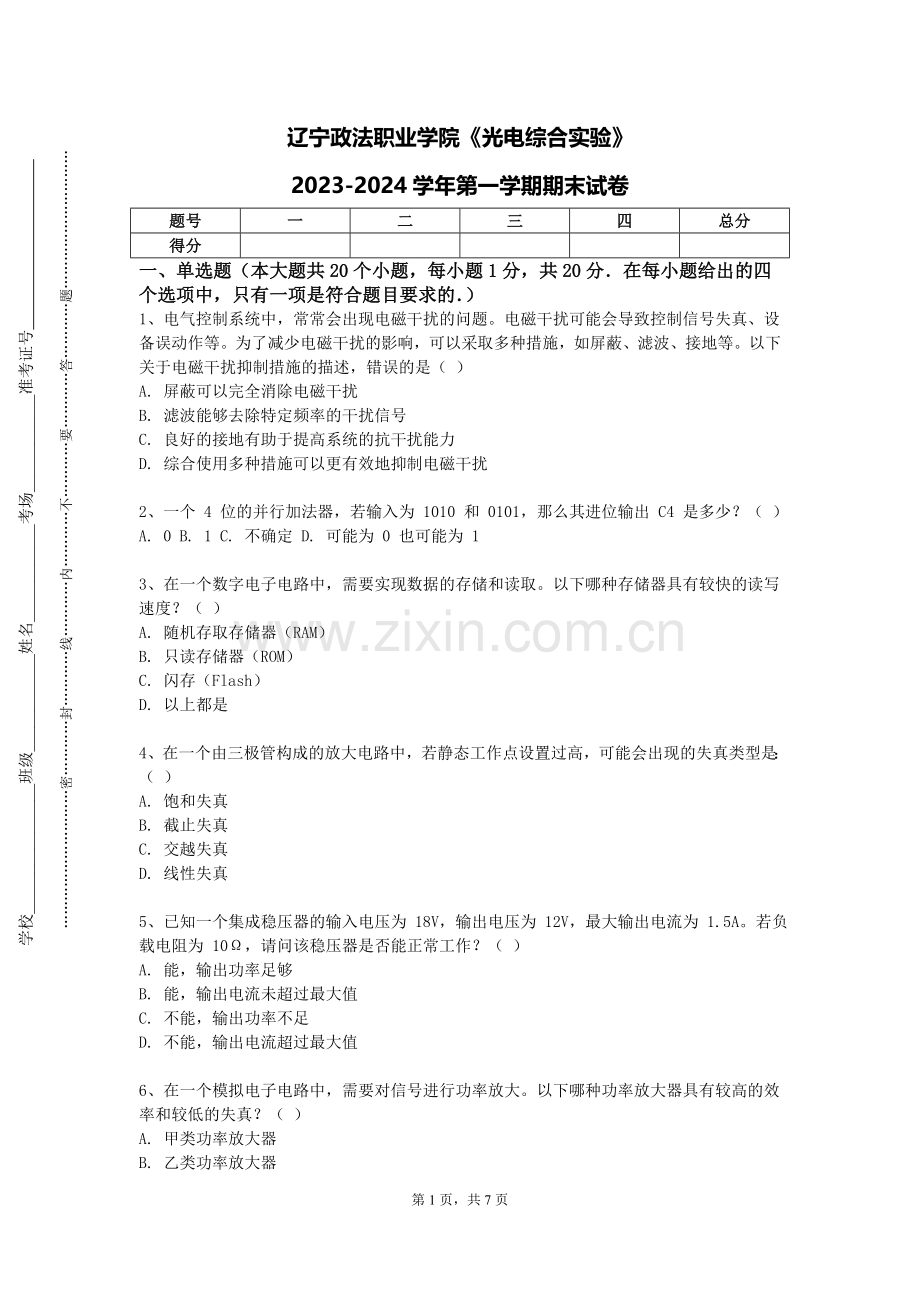

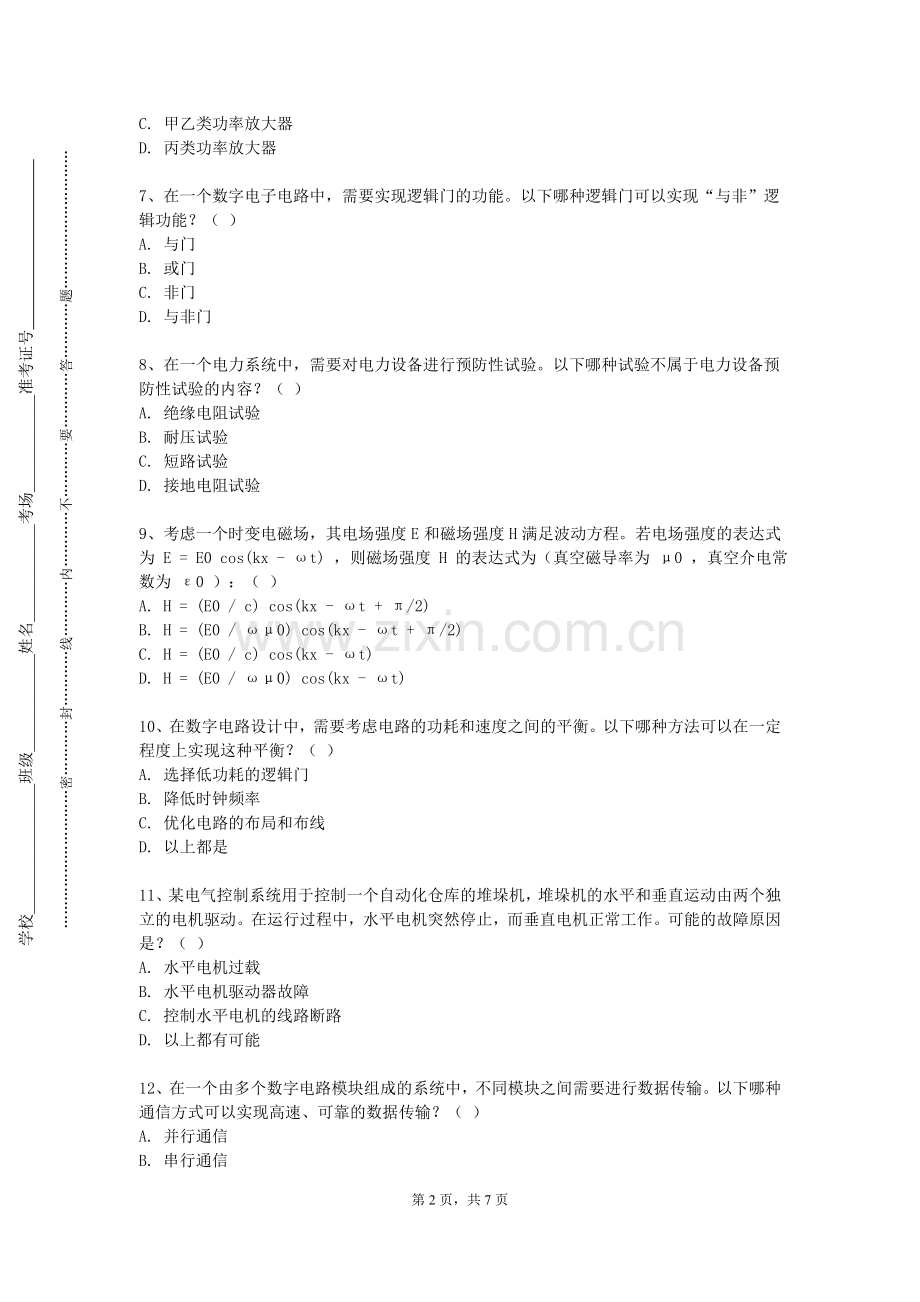

辽宁政法职业学院《光电综合实验》2023-2024学年第一学期期末试卷.doc

学校________________班级____________姓名____________考场____________准考证号

…………………………密…………封…………线…………内…………不…………要…………答…………题…………………………

辽宁政法职业学院《光电综合实验》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、电气控制系统中，常常会出现电磁干扰的问题。电磁干扰可能会导致控制信号失真、设备误动作等。为了减少电磁干扰的影响，可以采取多种措施，如屏蔽、滤波、接地等。以下关于电磁干扰抑制措施的描述，错误的是（ ）
A. 屏蔽可以完全消除电磁干扰
B. 滤波能够去除特定频率的干扰信号
C. 良好的接地有助于提高系统的抗干扰能力
D. 综合使用多种措施可以更有效地抑制电磁干扰

2、一个 4 位的并行加法器，若输入为 1010 和 0101，那么其进位输出 C4 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 可能为 0 也可能为 1

3、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有较快的读写速度？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

4、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

5、已知一个集成稳压器的输入电压为 18V，输出电压为 12V，最大输出电流为 1.5A。若负载电阻为 10Ω，请问该稳压器是否能正常工作？（ ）
A. 能，输出功率足够
B. 能，输出电流未超过最大值
C. 不能，输出功率不足
D. 不能，输出电流超过最大值

6、在一个模拟电子电路中，需要对信号进行功率放大。以下哪种功率放大器具有较高的效率和较低的失真？（ ）
A. 甲类功率放大器
B. 乙类功率放大器
C. 甲乙类功率放大器
D. 丙类功率放大器

7、在一个数字电子电路中，需要实现逻辑门的功能。以下哪种逻辑门可以实现“与非”逻辑功能？（ ）
A. 与门
B. 或门
C. 非门
D. 与非门

8、在一个电力系统中，需要对电力设备进行预防性试验。以下哪种试验不属于电力设备预防性试验的内容？（ ）
A. 绝缘电阻试验
B. 耐压试验
C. 短路试验
D. 接地电阻试验

9、考虑一个时变电磁场，其电场强度 E 和磁场强度 H 满足波动方程。若电场强度的表达式为 E = E0 cos(kx - ωt) ，则磁场强度 H 的表达式为（真空磁导率为 μ0 ，真空介电常数为 ε0 ）：（ ）
A. H = (E0 / c) cos(kx - ωt + π/2)
B. H = (E0 / ωμ0) cos(kx - ωt + π/2)
C. H = (E0 / c) cos(kx - ωt)
D. H = (E0 / ωμ0) cos(kx - ωt)

10、在数字电路设计中，需要考虑电路的功耗和速度之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）
A. 选择低功耗的逻辑门
B. 降低时钟频率
C. 优化电路的布局和布线
D. 以上都是

11、某电气控制系统用于控制一个自动化仓库的堆垛机，堆垛机的水平和垂直运动由两个独立的电机驱动。在运行过程中，水平电机突然停止，而垂直电机正常工作。可能的故障原因是？（ ）
A. 水平电机过载
B. 水平电机驱动器故障
C. 控制水平电机的线路断路
D. 以上都有可能

12、在一个由多个数字电路模块组成的系统中，不同模块之间需要进行数据传输。以下哪种通信方式可以实现高速、可靠的数据传输？（ ）
A. 并行通信
B. 串行通信
C. 无线通信
D. 红外线通信

13、在一个电气控制系统中，使用了一台软启动器来启动电动机。软启动器可以逐渐增加电动机的电压，从而减小启动电流。如果软启动器的参数设置不正确，可能会导致什么后果？（ ）
A. 电动机启动缓慢
B. 电动机无法启动
C. 启动电流过大
D. 以上都有可能

14、在一个多级放大电路中，若要降低噪声，通常在首级采用的放大电路类型是：（ ）
A. 共射极
B. 共集电极
C. 共基极
D. 差分放大电路

15、在电力系统的可靠性评估中，常用的指标有停电频率、停电持续时间和供电可靠率等。下列关于这些可靠性指标计算方法和意义的描述，错误的是（ ）
A. 停电频率是指单位时间内的停电次数
B. 停电持续时间是指每次停电的时长总和
C. 供电可靠率是指用户在统计期间内的正常供电时间与总时间的比值
D. 可靠性指标越高，说明电力系统的可靠性越好，但建设和运行成本也越高

16、在一个电子电路设计中，需要考虑电路的稳定性和可靠性。以下哪个因素对电路的稳定性影响最大？（ ）
A. 电子元件的质量
B. 电路的布局和布线
C. 电源的稳定性
D. 环境温度和湿度

17、某电气控制系统中，有一个由运算放大器组成的比较器电路。当输入信号超过设定阈值时，输出电平发生翻转。若运算放大器的供电电压不稳定，会对比较结果产生什么影响？（ ）
A. 比较结果提前翻转
B. 比较结果延迟翻转
C. 比较结果不变
D. 比较结果错误

18、在一个集成运放构成的有源滤波电路中，与无源滤波电路相比，其优点主要在于：（ ）
A. 成本低
B. 体积小
C. 滤波效果好
D. 无需电源

19、在数字电路设计中，需要考虑电路的稳定性。以下哪种因素会影响电路的稳定性？（ ）
A. 电源电压的波动
B. 输入信号的噪声
C. 逻辑门的延迟
D. 以上都是

20、在一个 RC 高通滤波电路中，当输入信号的频率低于截止频率时，输出电压的幅度将：（ ）
A. 增大
B. 减小
C. 不变
D. 变为零

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、以下关于电磁波的角动量，表述恰当的有（ ）
A. 具有自旋角动量和轨道角动量 B. 与偏振有关 C. 可以传递给物质 D. 对电磁波的传播没有影响

2、在数字电路的设计中，以下哪些因素需要考虑电磁兼容性（EMC）？（ ）
A. 布线方式 B. 电源滤波 C. 信号完整性 D. 屏蔽措施

3、直流调速系统中，反馈环节的作用包括哪些？
A. 稳定转速
B. 改善动态性能
C. 提高精度
D. 扩大调速范围

4、可编程控制器（PLC）的特点包括以下哪些方面？
A. 可靠性高
B. 编程简单
C. 功能强大
D. 通用性好

5、对于电力系统的电压调整，可采取的措施有（ ）
A. 改变变压器分接头
B. 投切无功补偿设备
C. 调整发电机的励磁电流
D. 改变输电线路的参数

6、在数字电路的抗干扰设计中，以下哪些方法是有效的？（ ）
A. 滤波 B. 屏蔽 C. 接地 D. 采用差分信号传输

7、在电力系统的继电保护中，以下哪些保护可以用于变压器的保护？（ ）
A. 瓦斯保护
B. 差动保护
C. 过流保护
D. 零序保护

8、电力系统中的配电网结构包括（ ）
A. 放射式
B. 环网式
C. 树干式
D. 链式

9、以下哪些是数字电路中常见的编码方式？（ ）
A. 原码 B. 反码 C. 补码 D. 格雷码

10、以下关于电磁波的吸收和散射，说法正确的有（ ）
A. 与介质的性质有关 B. 会导致电磁波能量的减少 C. 吸收和散射是相互独立的过程 D. 对电磁波的传播方向产生影响

11、以下关于静电屏蔽现象，正确的解释有（ ）
A. 内部电场为零 B. 外部电场不影响内部 C. 屏蔽体必须是导体 D. 对高频电场效果更好

12、以下关于电磁波的衰减，原因包括（ ）
A. 介质的吸收 B. 散射 C. 反射 D. 干涉

13、对于数字电路中的 ROM （只读存储器），以下描述正确的是（ ）
A. 存储的数据在制造时确定
B. 可以通过编程改变存储内容
C. 分为掩膜 ROM 、PROM 、EPROM 等类型
D. 常用于存储固定的程序和数据

14、在电力系统的规划中，以下哪些因素会影响变电站的选址？（ ）
A. 负荷分布
B. 电源位置
C. 土地利用规划
D. 环境影响

15、以下关于电磁波的频谱分析，描述恰当的有（ ）
A. 用于研究信号的频率成分 B. 可以通过傅里叶变换实现 C. 有助于理解电磁波的特性 D. 只适用于周期信号

三、简答题（本大题共6个小题，共30分)
1、（本题5分）解释功率放大器的分类及特点，如甲类、乙类和甲乙类功率放大器。

2、（本题5分）分析图中所示的编码器和解码器组合电路，说明其功能。

3、（本题5分）说明电力系统中的自动重合闸装置的作用及工作原理。

4、（本题5分）阐述电力变压器的工作原理和主要结构部件。

5、（本题5分）解释电气控制中如何实现电气系统的最优控制。

6、（本题5分）分析串联型稳压电路中各个元件的作用和工作原理。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）某医院的手术室电气设备在手术过程中突然故障，危及患者生命安全。请分析可能的原因，如电源中断、设备老化、电磁干扰等，并提出保障手术室电气设备可靠运行的措施，如配备应急电源、定期维护设备、加强电磁屏蔽等。

2、（本题10分）某工厂的电机控制系统采用了直接转矩控制技术。请分析直接转矩控制的原理和特点，以及在实际应用中应注意的问题，如转矩脉动、磁链观测、调速性能等。

第7页，共7页
