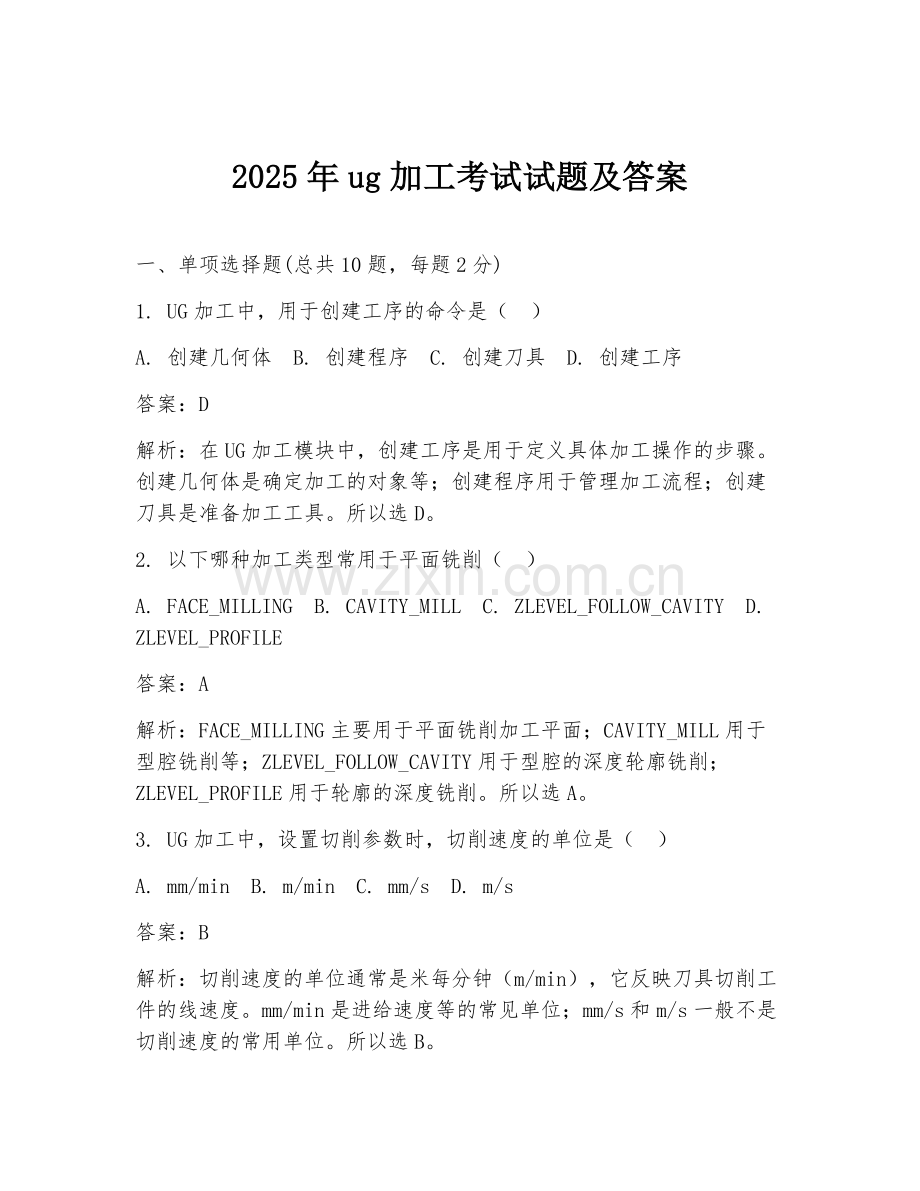

2025年ug加工考试试题及答案

一、单项选择题(总共10题，每题2分)
1. UG加工中，用于创建工序的命令是（ ）
A. 创建几何体 B. 创建程序 C. 创建刀具 D. 创建工序
答案：D
解析：在UG加工模块中，创建工序是用于定义具体加工操作的步骤。创建几何体是确定加工的对象等；创建程序用于管理加工流程；创建刀具是准备加工工具。所以选D。
2. 以下哪种加工类型常用于平面铣削（ ）
A. FACE_MILLING B. CAVITY_MILL C. ZLEVEL_FOLLOW_CAVITY D. ZLEVEL_PROFILE
答案：A
解析：FACE_MILLING主要用于平面铣削加工平面；CAVITY_MILL用于型腔铣削等；ZLEVEL_FOLLOW_CAVITY用于型腔的深度轮廓铣削；ZLEVEL_PROFILE用于轮廓的深度铣削。所以选A。
3. UG加工中，设置切削参数时，切削速度的单位是（ ）
A. mm/min B. m/min C. mm/s D. m/s
答案：B
解析：切削速度的单位通常是米每分钟（m/min），它反映刀具切削工件的线速度。mm/min是进给速度等的常见单位；mm/s和m/s一般不是切削速度的常用单位。所以选B。

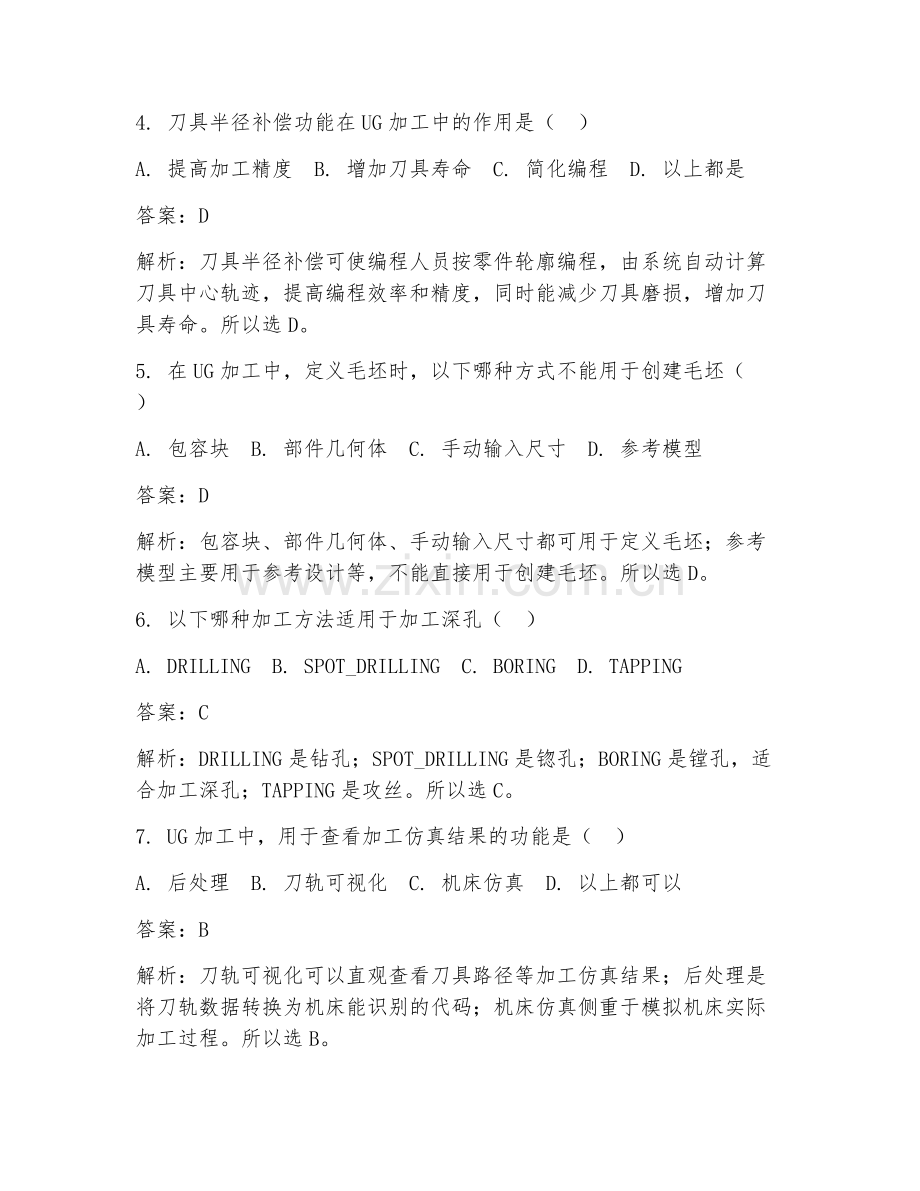

4. 刀具半径补偿功能在UG加工中的作用是（ ）
A. 提高加工精度 B. 增加刀具寿命 C. 简化编程 D. 以上都是
答案：D
解析：刀具半径补偿可使编程人员按零件轮廓编程，由系统自动计算刀具中心轨迹，提高编程效率和精度，同时能减少刀具磨损，增加刀具寿命。所以选D。
5. 在UG加工中，定义毛坯时，以下哪种方式不能用于创建毛坯（ ）
A. 包容块 B. 部件几何体 C. 手动输入尺寸 D. 参考模型
答案：D
解析：包容块、部件几何体、手动输入尺寸都可用于定义毛坯；参考模型主要用于参考设计等，不能直接用于创建毛坯。所以选D。
6. 以下哪种加工方法适用于加工深孔（ ）
A. DRILLING B. SPOT_DRILLING C. BORING D. TAPPING
答案：C
解析：DRILLING是钻孔；SPOT_DRILLING是锪孔；BORING是镗孔，适合加工深孔；TAPPING是攻丝。所以选C。
7. UG加工中，用于查看加工仿真结果的功能是（ ）
A. 后处理 B. 刀轨可视化 C. 机床仿真 D. 以上都可以
答案：B
解析：刀轨可视化可以直观查看刀具路径等加工仿真结果；后处理是将刀轨数据转换为机床能识别的代码；机床仿真侧重于模拟机床实际加工过程。所以选B。
8. 当加工薄壁零件时，为防止变形，应选择（ ）
A. 较大的切削深度 B. 较高的切削速度 C. 较小的切削力 D. 较大的进给量
答案：C
解析：薄壁零件易变形，较小的切削力可减少对零件的影响，防止变形。较大切削深度、较高切削速度、较大进给量可能增加切削力，导致零件变形。所以选C。
9. 在UG加工中，以下哪种坐标系是机床坐标系（ ）
A. MCS B. WCS C. CSYS D. 以上都不是
答案：A
解析：MCS是加工坐标系，通常与机床坐标系相关；WCS是工作坐标系；CSYS是通用坐标系。机床坐标系一般通过MCS来设定和关联。所以选A。
10. 加工中心编程中，G90指令表示（ ）
A. 绝对值编程 B. 增量值编程 C.l 模态保持 D. 非模态
答案：A
解析：G90指令表示绝对值编程，即编程中的坐标值是相对于坐标原点的绝对值；G91是增量值编程。所以选A。

二、多项选择题(总共10题，每题2分)
1. UG加工中，常用的铣削刀具类型有（ ）
A. 立铣刀 B. 球头铣刀 C. 键槽铣刀 D. 面铣刀
答案：ABCD
解析：立铣刀可用于铣削平面、轮廓等；球头铣刀常用于曲面加工；键槽铣刀用于加工键槽；面铣刀用于平面铣削。所以这几种刀具在UG加工中都常用。
2. 以下哪些参数会影响加工表面质量（ ）
A. 切削速度 B. 进给量 C. 切削深度 D. 刀具半径
答案：ABCD
解析：切削速度影响刀具与工件摩擦等，会影响表面粗糙度；进给量过大会使表面质量下降；切削深度也有影响；刀具半径不同加工出的表面质量也有差异。所以都对加工表面质量有影响。
3. UG加工中，创建程序组的作用有（ ）
A. 便于管理加工工序 B. 方便程序的调用 C. 提高编程效率 D. 减少刀具磨损
答案：ABC
解析：创建程序组可以将相关工序归为一组，便于管理和调用，提高编程效率，与减少刀具磨损无关。所以选ABC。
4. 加工工艺规划应考虑的因素包括（ ）
A. 零件形状 B. 材料硬度 C. 加工精度要求 D. 生产效率
答案：ABCD
解析：零件形状决定加工方法和刀具选择；材料硬度影响切削参数；加工精度要求决定加工工艺和控制方法；生产效率是工艺规划要考虑的重要因素。所以都要考虑。
5. 在UG加工中，设置切削液时，切削液的作用有（ ）
A. 冷却刀具 B. 润滑刀具 C. 冲走切屑 D. 提高表面质量
答案：ABCD
解析：切削液能降低刀具与工件摩擦产生的热量，冷却刀具；减少刀具磨损，起到润滑作用；冲走切屑，保证加工顺利；还能改善加工表面质量。所以选ABCD。
6. 以下哪些属于UG加工中的非切削运动（ ）
A. 快速定位 B. 进刀 C. 退刀 D. 刀具补偿
答案：ABC
解析：快速定位、进刀、退刀都属于非切削运动，刀具补偿不属于非切削运动范畴。所以选ABC。
7. 加工复杂曲面时，可采用的加工方法有（ ）
A. 曲面铣削 B. 点位加工 C. 多轴联动加工 D. 电火花加工
答案：AC
解析：曲面铣削直接针对曲面进行加工；多轴联动加工能更好地适应复杂曲面形状，实现精确加工；点位加工一般用于简单的孔加工等，不适合复杂曲面；电火花加工常用于模具等的特殊加工，不是主要针对复杂曲面的常规加工方法。所以选AC。
8. UG加工中，定义切削层时需要考虑的因素有（ ）
A. 加工余量 B. 切削深度 C. 切削宽度 D. 切削角度
答案：ABC
解析：加工余量决定每层切削量；切削深度影响加工效率和质量；切削宽度也对加工有影响；切削角度与切削层的定义关系不大。所以选ABC。
9. 在UG加工中，以下哪些操作可以优化加工路径（ ）
A. 调整切削顺序 B. 避免刀具频繁空行程 C. 合理安排进退刀方式 D. 增加刀具数量
答案：ABC
解析：调整切削顺序可使加工更高效合理；避免刀具频繁空行程能提高加工效率；合理安排进退刀方式可减少非切削时间，这些都能优化加工路径；增加刀具数量与优化加工路径本身并无直接关联。所以选ABC。
10. 数控编程中，常用的辅助功能指令有（ ）
A. M00 B. M01 C. M02 D. M30
答案：ABCD
解析：M00是程序暂停；M01是选择停止；M02是程序结束；M30是程序结束并返回程序开头。这些都是数控编程中常用的辅助功能指令。所以选ABCD。

三、填空题(总共4题，每题5分)
1. UG加工中，创建几何体时，常用的几何体类型有（工件）、（毛坯）、（切削区域）等。
2. 平面铣削时，刀具路径的生成方式有（跟随周边）、（跟随部件）、（轮廓）等。
3. 加工精度包括（尺寸精度）、（形状精度）、（位置精度）。
4. 在UG加工中，刀具补偿分为（刀具半径补偿）和（刀具长度补偿）。

四、判断题(总共10题，每题2分)
1. UG加工中，所有的加工操作都必须先创建几何体。（×）
解析：不是所有加工操作都必须先创建几何体，有些简单操作可直接基于模型进行。
2. 切削速度越高，加工效率一定越高。（×）
解析：切削速度过高可能导致刀具磨损加剧等问题，不一定能持续提高加工效率。
3. 刀具半径补偿只能在铣削加工中使用。（×）
解析：刀具半径补偿在多种加工类型中都可根据需要使用。
4. 加工工艺规划只需要考虑加工精度，不需要考虑生产效率。（×）
解析：加工工艺规划既要考虑加工精度，也要兼顾生产效率等多方面因素。
5. 数控编程中，G代码都是模态代码。（×）
解析：G代码有模态和非模态之分。
6. 在UG加工中，设置切削参数时，进给量越大越好。（×）
解析：进给量过大会影响加工质量等，不是越大越好。
7. 加工中心只能进行铣削加工。（×）
解析：加工中心可进行多种加工，如铣削、钻孔、镗孔、攻丝等。
8. 定义毛坯时，毛坯尺寸必须大于零件尺寸。（√）
解析：毛坯要包含零件加工所需的材料，尺寸需大于零件尺寸。
9. UG加工中，后处理生成的NC程序可以直接用于机床加工。（√）
解析：后处理生成的NC程序符合机床控制系统要求，可直接用于机床加工。
10. 多轴加工可以提高加工精度和效率，适用于所有零件加工。（×）
解析：多轴加工虽有优势，但并非适用于所有零件加工，有些简单零件常规加工方式可能更合适。

五、简答题(总共4题，每题5分)
1. 简述UG加工中创建工序的基本步骤。
首先要选择合适的加工类型，如平面铣、型腔铣等。然后确定加工几何体，包括零件、毛坯等。接着选择刀具，设置刀具参数。再设置切削参数，如切削速度、进给量、切削深度等。最后定义非切削运动，如进退刀方式等，完成工序创建。
2. 说明刀具半径补偿在UG加工中的应用原理。
刀具半径补偿是在编程时按零件轮廓编程，系统根据刀具半径自动计算刀具中心轨迹。在加工过程中，刀具实际运动轨迹偏离编程轮廓一个刀具半径值，从而保证加工出的零件尺寸符合要求，简化编程工作，提高加工精度。
3. 简述加工工艺规划的主要内容。
加工工艺规划主要包括选择加工方法，根据零件形状、材料等确定合适的加工方式；确定加工顺序，合理安排加工步骤；选择刀具及切削参数，根据加工要求选择刀具并设置合适的切削速度、进给量、切削深度等；考虑加工精度和表面质量控制方法，确保加工质量；还要规划非切削运动，如进退刀等，提高加工效率和安全性。
4. 解释数控编程中G代码和M代码的区别。
G代码主要用于控制机床的运动轨迹、速度、进给量等加工动作，如G00快速定位、G01直线插补等，是模态代码，一经指定会持续有效，直到被同组其他G代码取代。M代码是辅助功能代码，用于控制机床的辅助动作，如M00程序暂停、M03主轴正转等，一般是非模态代码，只在当前程序段有效。
