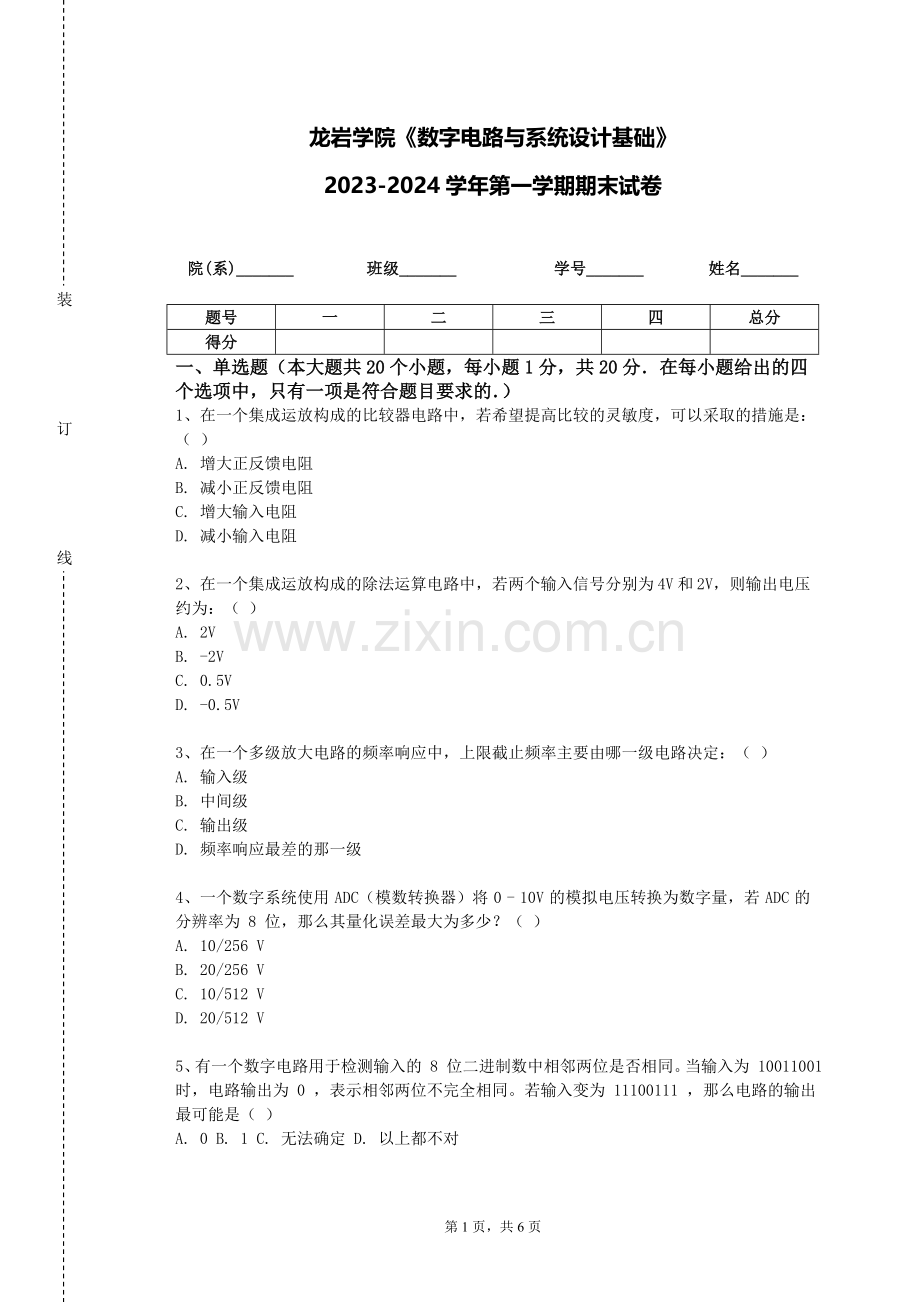

龙岩学院《数字电路与系统设计基础》2023-2024学年第一学期期末试卷.doc

装订线

龙岩学院《数字电路与系统设计基础》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个集成运放构成的比较器电路中，若希望提高比较的灵敏度，可以采取的措施是：（ ）
A. 增大正反馈电阻
B. 减小正反馈电阻
C. 增大输入电阻
D. 减小输入电阻

2、在一个集成运放构成的除法运算电路中，若两个输入信号分别为 4V 和 2V，则输出电压约为：（ ）
A. 2V
B. -2V
C. 0.5V
D. -0.5V

3、在一个多级放大电路的频率响应中，上限截止频率主要由哪一级电路决定：（ ）
A. 输入级
B. 中间级
C. 输出级
D. 频率响应最差的那一级

4、一个数字系统使用 ADC（模数转换器）将 0 - 10V 的模拟电压转换为数字量，若 ADC 的分辨率为 8 位，那么其量化误差最大为多少？（ ）
A. 10/256 V
B. 20/256 V
C. 10/512 V
D. 20/512 V

5、有一个数字电路用于检测输入的 8 位二进制数中相邻两位是否相同。当输入为 10011001 时，电路输出为 0 ，表示相邻两位不完全相同。若输入变为 11100111 ，那么电路的输出最可能是（ ）
A. 0 B. 1 C. 无法确定 D. 以上都不对

6、在一个多级直接耦合放大电路中，第一级的增益为30dB，第二级的增益为40dB，第三级的增益为50dB。请问总的增益约为多少？（ ）
A. 120dB B. 110dB C. 100dB D. 90dB

7、在一个由集成运放构成的同相比例运算电路中，若反馈电阻短路，此时电路将变成：（ ）
A. 反相比例运算电路
B. 电压跟随器
C. 加法运算电路
D. 减法运算电路

8、在一个数字系统中，需要对一个模拟信号进行采样和保持，若采样频率为 100kHz，输入模拟信号的最高频率为 40kHz，根据采样定理，是否能无失真地恢复原信号？（ ）
A. 能 B. 不能 C. 不确定 D. 取决于其他因素

9、在一个多级放大电路中，前级的输出电阻为800Ω，后级的输入电阻为8kΩ，若前级的电压增益为30，后级的电压增益为60，那么总的电压增益约为多少？（ ）
A. 1800 B. 2400 C. 3600 D. 4800

10、在某电气控制系统中，采用了触摸屏作为人机界面，用于监控和操作设备。触摸屏突然出现触摸无反应的情况，但设备仍在正常运行。以下哪种原因可能性最大？（ ）
A. 触摸屏驱动程序故障
B. 控制系统通讯故障
C. 触摸屏硬件损坏
D. 电源故障

11、在一个电力系统中，需要对电力负荷进行预测和分析。以下哪个因素不是影响电力负荷预测和分析的因素？（ ）
A. 天气情况
B. 节假日
C. 经济发展水平
D. 设备颜色

12、在一个电气控制系统中，有一个由 PLC 控制的温度报警电路。当温度超过设定值时，报警灯应亮起，但实际情况是报警灯闪烁。可能的原因是？（ ）
A. 报警灯故障
B. PLC 输出点接触不良
C. 控制程序逻辑错误
D. 以上都有可能

13、在一个由三极管构成的放大电路中，若静态工作点设置过高，可能会出现的失真类型是：（ ）
A. 饱和失真
B. 截止失真
C. 交越失真
D. 线性失真

14、在一个数字电路中，使用 ROM 实现一个查找表功能，若输入地址为 5 位，存储的数据为 8 位，那么 ROM 的存储容量是多少？（ ）
A. 256×8 位 B. 32×8 位 C. 16×8 位 D. 64×8 位

15、某数字电路用于比较两个 4 位二进制数的大小。当输入的两个数分别为 1011 和 1101 时，电路输出表示第一个数小于第二个数。若输入变为 1110 和 1010 ，那么此时电路的输出应该是（ ）
A. 第一个数大于第二个数
B. 第一个数小于第二个数
C. 两个数相等
D. 无法确定

16、在一个电气控制系统中，需要实现对电机的正反转控制。以下哪种电路不属于电机正反转控制电路？（ ）
A. 接触器互锁电路
B. 按钮互锁电路
C. 接触器和按钮双重互锁电路
D. 电阻分压电路

17、一个共源极放大电路，其输入电阻约为 1MΩ，输出电阻约为 10kΩ，电压增益约为 10。若输入信号源的内阻为 500kΩ，负载电阻为 5kΩ，请问该电路的源电压增益约为多少？（ ）
A. 1 B. 2 C. 5 D. 8

18、在一个集成运放构成的高通滤波电路中，若减小电阻的值，其截止频率将：（ ）
A. 升高
B. 降低
C. 不变
D. 先降低后升高

19、在一个串联型稳压电路中，调整管的压降为 3V，输出电压为 9V，负载电流为 100mA。若取样电阻的分压比为 0.1，那么基准电压约为多少？（ ）
A. 1V B. 1.2V C. 1.5V D. 2V

20、在一个电子设备的通信系统中，需要实现信号的加密和解密。以下哪种加密方式具有较高的安全性？（ ）
A. 对称加密
B. 非对称加密
C. 哈希加密
D. 以上都是

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、以下关于数字电路中的竞争 - 冒险现象的消除方法，正确的有（ ）
A. 接入滤波电容
B. 修改逻辑设计
C. 增加选通脉冲
D. 采用同步电路

2、在数字电子技术中，以下哪些技术可以用于降低功耗？（ ）
A. 采用低功耗的逻辑门 B. 降低工作电压 C. 减少不必要的电路翻转 D. 优化电路的时钟频率

3、在集成运放的参数中，以下哪些会影响其实际应用中的性能？（ ）
A. 输入失调电压 B. 输入失调电流 C. 共模抑制比 D. 开环增益

4、在半导体器件中，以下哪些因素会影响二极管的特性？（ ）
A. 材料类型
B. 掺杂浓度
C. 温度
D. 封装形式

5、对于功率放大器，以下哪些特点是需要重点考虑的？（ ）
A. 输出功率 B. 效率 C. 非线性失真 D. 输入电阻

6、对于数字电路中的加法器，以下描述正确的是（ ）
A. 可以实现二进制数的相加
B. 有半加器和全加器之分
C. 可以通过级联实现多位加法
D. 其速度和位数有关

7、在工厂的电气照明系统中，以下哪些因素需要考虑？（ ）
A. 照明强度
B. 照明均匀度
C. 节能要求
D. 灯具的使用寿命

8、在模拟电子技术中，以下哪些元件常用于放大电路中？（ ）
A. 三极管
B. 场效应管
C. 电阻
D. 电容

9、数字电路中的三态门可以实现（ ）
A. 高电平输出
B. 低电平输出
C. 高阻态输出
D. 脉冲输出

10、对于数字电路中的模拟数字转换（ADC），以下哪些因素会影响其性能？（ ）
A. 分辨率 B. 转换速度 C. 精度 D. 输入电压范围

11、对于数字电路中的移位寄存器的应用，包括（ ）
A. 实现数据的串行 - 并行转换
B. 进行数据的移位运算
C. 构成环形计数器
D. 用于存储大量数据

12、以下关于数字电路中的有限状态机编码方式，哪些是常见的？（ ）
A. 二进制编码 B. 格雷码编码 C. 一位热码编码 D. 顺序编码

13、对于数字系统中的总线结构，以下哪些类型是常见的？（ ）
A. 数据总线 B. 地址总线 C. 控制总线 D. 扩展总线

14、以下关于数字电路中的奇偶校验码，哪些描述是正确的？（ ）
A. 用于检测数据传输中的错误 B. 分为奇校验和偶校验 C. 可以通过硬件电路实现 D. 能纠正数据中的错误

15、在数字电路中，以下哪些因素会影响信号的传输速度？（ ）
A. 导线的长度 B. 逻辑门的类型 C. 工作频率 D. 负载的大小

三、简答题（本大题共6个小题，共30分)
1、（本题5分）设计一个能产生 0101 交替序列的时序电路。

2、（本题5分）解释如何设计一个简单的数字抢答器电路。

3、（本题5分）解释有源滤波器和无源滤波器的区别及特点。

4、（本题5分）阐述电力系统中的直流输电与交流输电的区别及各自的优缺点。

5、（本题5分）解释静磁场的安培环路定理，并给出应用实例。

6、（本题5分）研究射极跟随器在高频信号下的性能和限制因素。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）电气安全是电气工程中不可忽视的问题。请分析电气事故的主要原因和类型，讨论如何采取有效的安全措施来预防电气事故的发生。

2、（本题10分）一个城市的智能电网建设中，遇到了用户参与度不高的问题。分析可能的原因，并提出提高用户参与度的措施。
