疏浚工程施工组织设计.doc

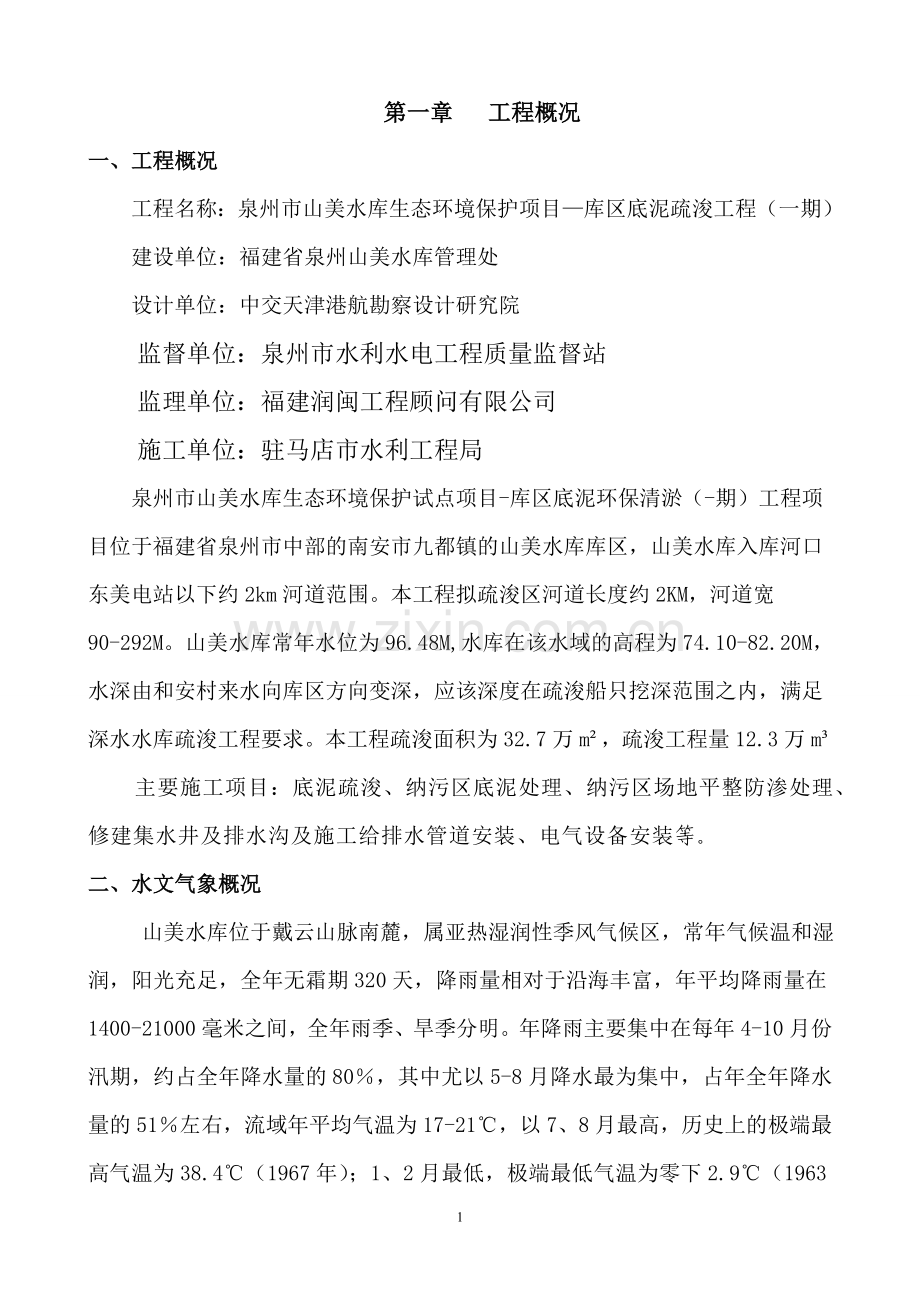

第一章 工程概况
一、工程概况
工程名称：泉州市山美水库生态环境保护项目—库区底泥疏浚工程（一期）
建设单位：福建省泉州山美水库管理处
设计单位：中交天津港航勘察设计研究院
监督单位：泉州市水利水电工程质量监督站
监理单位：福建润闽工程顾问有限公司
施工单位：驻马店市水利工程局
泉州市山美水库生态环境保护试点项目-库区底泥环保清淤（-期）工程项目位于福建省泉州市中部的南安市九都镇的山美水库库区，山美水库入库河口东美电站以下约2km河道范围。本工程拟疏浚区河道长度约2KM，河道宽90-292M。山美水库常年水位为96.48M,水库在该水域的高程为74.10-82.20M，水深由和安村来水向库区方向变深，应该深度在疏浚船只挖深范围之内，满足深水水库疏浚工程要求。本工程疏浚面积为32.7万m²，疏浚工程量12.3万m³
主要施工项目：底泥疏浚、纳污区底泥处理、纳污区场地平整防渗处理、修建集水井及排水沟及施工给排水管道安装、电气设备安装等。
二、水文气象概况

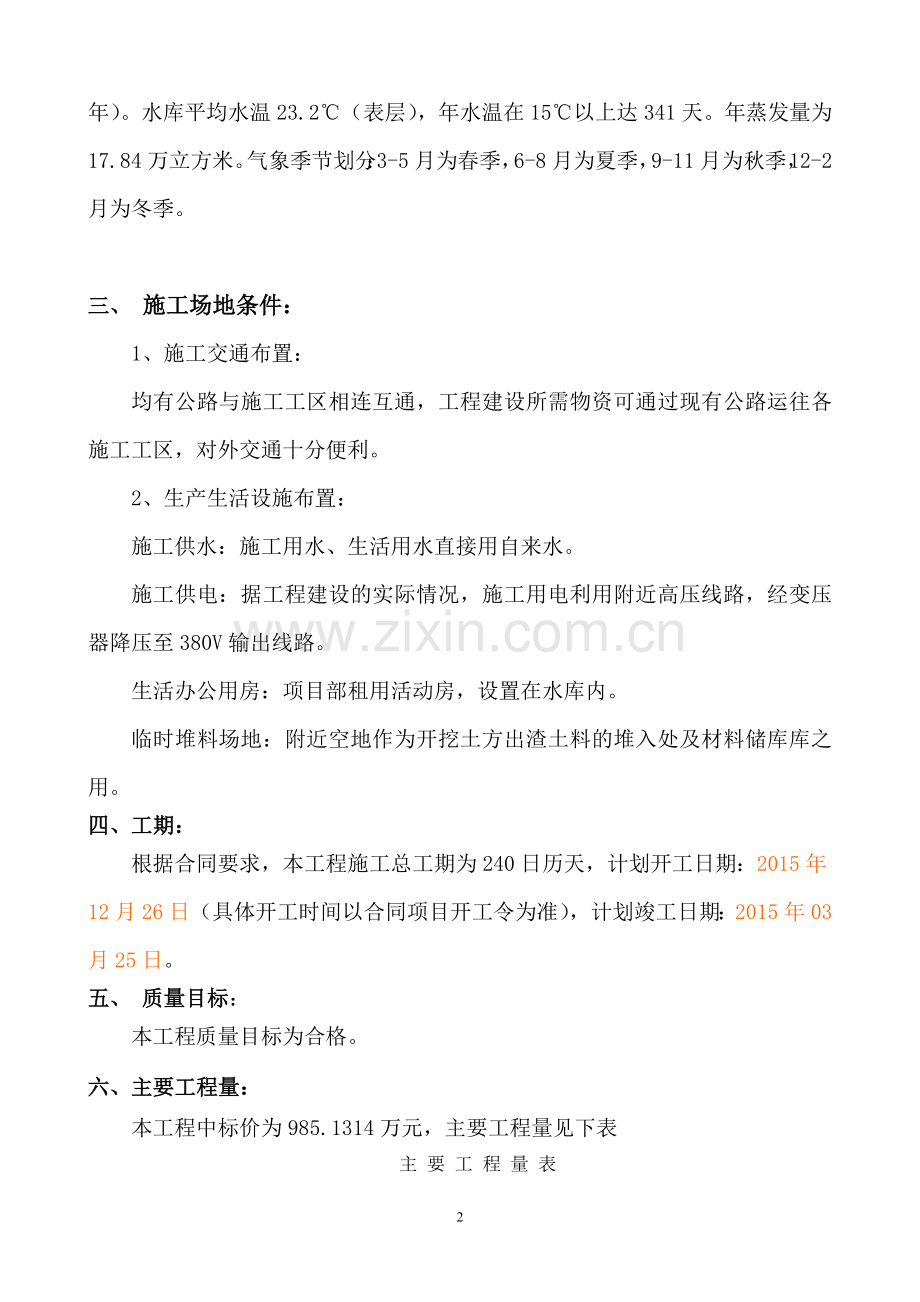

山美水库位于戴云山脉南麓，属亚热湿润性季风气候区，常年气候温和湿润，阳光充足，全年无霜期320天，降雨量相对于沿海丰富，年平均降雨量在1400-21000毫米之间，全年雨季、旱季分明。年降雨主要集中在每年4-10月份汛期，约占全年降水量的80％，其中尤以5-8月降水最为集中，占年全年降水量的51％左右，流域年平均气温为17-21℃，以7、8月最高，历史上的极端最高气温为38.4℃（1967年）；1、2月最低，极端最低气温为零下2.9℃（1963年）。水库平均水温23.2℃（表层），年水温在15℃以上达341天。年蒸发量为17.84万立方米。气象季节划分：3-5月为春季，6-8月为夏季，9-11月为秋季，12-2月为冬季。

三、 施工场地条件：
1、施工交通布置：
均有公路与施工工区相连互通，工程建设所需物资可通过现有公路运往各施工工区，对外交通十分便利。
2、生产生活设施布置：
施工供水：施工用水、生活用水直接用自来水。
施工供电：据工程建设的实际情况，施工用电利用附近高压线路，经变压器降压至380V输出线路。
生活办公用房：项目部租用活动房，设置在水库内。
临时堆料场地：附近空地作为开挖土方出渣土料的堆入处及材料储库库之用。
四、工期：
根据合同要求，本工程施工总工期为240日历天，计划开工日期：2015年12月26日（具体开工时间以合同项目开工令为准），计划竣工日期：2015年03月25日。
五、 质量目标：
本工程质量目标为合格。
六、主要工程量：
本工程中标价为985.1314万元，主要工程量见下表
主 要 工 程 量 表
项目号
项目名称
单位
工程量
第一部分
建筑工程
项

一
底泥疏浚工程

1
库区底泥疏浚 I类土 排泥管线长2.316km
m3
123209
2
DN250岸管安装拆除
m
1098
3
DN250浮管安装拆除
m
1218
4
开工展布
次
1
5
收工集合
次
1
二
底泥处理工程

1
土工管袋处理污染土
m3
123209
2
手动刀型闸阀(DN150mm,PN1.0MPa)
个
84
3
DN150钢制管（PN1.0MPa）
10m
30.5
4
DN150橡胶管（PN1.0MPa）
m
2050
5
DN150PE管（PN1.0MPa）
m
110
6
DN150管夹
个
1000
7
DN150钢制等径三通
个
84
8
DN150钢制法兰
个
170
9
DN150钢制盲法兰
个
4
三
施工临时工程

1
施工供电工程

（1）
杆上变压器（10/0.4kV, 315kVA）
台
1
（2）
低压开关柜（电流600A以下）
台
6
（3）
照明配电箱
台
4
（4）
动力配电箱
台
2
（5）
潜水泵控制箱
台
10
（6）
单臂马路灯（1*250W）
套
35
（7）
石子垫层
m3
5.18
（8）
C25钢筋混凝土基础
m3
47.92
（9）
预埋铁件
t
0.35
（10）
预埋DN50钢管
m
84
（11）
人工挖基坑(三类土深度2m以内)
m3
84.33
（12）
土方回填
m3实方
45.57
（13）
单管节能荧光灯(带应急)（1*36W）
套
4
（14）
双联单控开关（AC250V,10A）
个
1
（15）
单相二、三孔组合插座（AC250V,10A）
个
4
（16）
单相柜式空调插座（AC250V,16A）
个
1
（17）
电线 BV-500 4mm2
m
82.23
（18）
钢管敷设 DN20
m
21.41
（19）
电线 BV-500 2.5mm2
m
44.07
（20）
C20砼沟壁
m3
4.378
（21）
C20砼沟底
m3
2.995
（22）
模板
m2
38.4
（23）
钢管敷设 DN15
m
11.69
（24）
DN150镀锌钢管
m
97
（25）
镀锌扁钢 -40*4
m
60
（26）
总等电位端子箱
个
1
（27）
电缆 YJV-0.6/1kV-2(3*185+2*95)
m
40
（28）
电缆 YJV22-0.6/1kV-1(3*185+2*95)
m
300
（29）
电缆 YJV22-0.6/1kV-5*10
m
1408
（30）
电缆 YJV22-0.6/1kV-5*4
m
730
（31）
电缆 YJV-0.6/1kV-5*6
m
40
（32）
电缆 YJV-0.6/1kV-1（5*16）
m
353
（33）
直埋电缆挖土方
m3
1148.4
（34）
填方
m3
1146.09
（35）
DN100焊接钢管
m
340
（36）
DN40焊接钢管
m
353
（37）
DN32焊接钢管
m
1825
2
房屋建筑工程

A
污染底泥处理场地一区

A-(1)
土方开挖
m3
6231
A-(2)
土方回填
m3
6231
B
污染底泥处理场地二区

B-(1)
土方开挖
m3
4378
B-(2)
土方回填
m3
4379
C
场地防渗处理

C-(1)
人工铺筑卵石排水层
m3
4440
C-(2)
600g/m2土工布
m2
14800
D
集水池

D-(1)
土方开挖
m3
758.447
D-(2)
土方回填
m3
97.437
D-(3)
C15砼垫层
m3
31.008
D-(4)
C25砼池底
m3
90
D-(5)
C25砼池壁
m3
56.35
D-(6)
模板
m2
490.8
D-(7)
钢筋制作安装
t
13.552
E
排水沟

E-(1)
土方开挖
m3
377.532
E-(2)
土方回填
m3
125.592
E-(3)
C15砼垫层
m3
23.256
E-(4)
C25砼排水沟
m3
87.21
E-(5)
模板
m2
885.02
E-(6)
钢筋制作安装
t
3.84
E-(7)
铁篦子(0.9m*1m)
套
323
E-(8)
铁篦子(0.2m*0.5m)
套
323
3
施工给排水工程

3-(1)
DN150钢管
m
202
3-(2)
DN100钢管
m
62
3-(3)
DN150闸阀（Z41T-10）
个
3
3-(4)
DN100闸阀（Z41T-10）
个
2
3-(5)
DN150软接头
个
3
3-(6)
DN100软接头
个
2
3-(7)
DN200钢套管
个
2
3-(8)
DN150钢套管
个
2
3-(9)
DN150蝶阀（D71X-10）
个
2
3-(10)
DN100蝶阀（D71X-10）
个
2
3-(11)
DN150止回阀
个
2
3-(12)
止回阀
个
2
3-(13)
DN150压力表
个
2
3-(14)
DN100压力表
个
2
3-(15)
潜水泵 50m3-35m-11kw
台
6
3-(16)
潜水泵 50m3-16m-4kw
台
4

第二章 施工总平面布置说明
一、交通
均有公路与施工工区相连互通，工程建设所需物资可通过现有公路运往各施工工区，对外交通十分便利。
二、水、电系统布置
1、供水系统：施工供水包括生产用水和生活用水。生产用水、生活用水直接自来水。
2、供电系统：据工程建设的实际情况，施工用电利用附近高压线路，经变压器降压至380V输出线路。
三、通信系统布置
目前移动通讯信号已覆盖工程所在区域，拟采用移动通讯作为主要的通讯联络方式。另外配置无线对讲机2对，作为生产调度、现场指挥及施工测量等的相关联络。
四、砂石系统布置
本工程使用的砂、石外购，现场不设加工系统，仅设堆料场。
五、临建用地
底泥处理场地、办公及生活用房等应在甲方划定的范围内建设，堆场要做好防洪措施，杜绝汛期洪水进入堆场。
六、重要临时设施如下
重要临时设施主要包括：底泥处理场、土工布、土工膜等原料堆放场等。
1)电气设备仓库
水泥仓库设在项目部附近，电气设备仓库的面积为25m2，采用棚瓦结构。
2）原料堆放场*
原材料堆放场的面积为80m2，采用棚瓦结构。

第三章 主要工程项目的施工方案及施工方法
第一节 导流工程施工说明
一、施工导流
（1）基坑降排水
1.初期排水
排除基坑开挖前的基坑内积水和排水期间内的渗水称为初期排水，采用抽水机抽排水。
2．经常性排水
基坑开挖后，紧接着进行经常性排水，并根据开挖期间和开挖完成后修建建筑物期间的具体情况，在基坑内合理置排水沟和集水坑采用抽水机抽排水，以方便施工。
二、施工期安全渡汛措施
1、进场后在业主协助下，与南安市当地防汛指挥部、气象局取得联系。汛期加强联系和协调，及时了解天气预报，进行水情分析，以便及早采取果断措施。

第二节 施工测量与控制
本工程施工测量工作主要内容包括平面控制测量、高程控制测量、施工放样、竣工测量以及为了掌握工程进度和施工质量进行的检查、收方计量等测量。
本工程施工控制测量以“分层布网，两级控制”为原则，即以设计提供的测量控制点为基准，布设施工控制点，以施工控制点为基准布设施工辅助导线，和临时高程点。
一、平面控制
1.平面控制系统布置
平面控制点建立后，应定期进行复测。
2.平面控制点选点、埋设及标志
（1）平面控制点视现场情况，选在通视良好、交通方便，地基稳定且能长期保存的地方。
（2）平面控制的标墩采用砼标墩，标志底座平面应埋设水平。
二、高程控制
1.高程控制系统布置
本工程采用设计提供的高程系统。
（1）校核设计提供的高程控制点，并将复核结果报工程师审核。
（2）根据设计提供的控制点的水准为基准，布设施工水准。
（3）在施工区设立高程控制点，布设高程控制点时严格执行规范，点位选择在不受洪水、施工影响，便于长期保存和使用方便的地点。高程控制点的布置应主要考虑施工测量放样。
（4）经常对高程控制点进行复测。
2.高程控制点的等级和精度
高程控制点的等级，为等外水准测量。
3.高程控制点的选点和标志
布设高程控制点时，以加密布设成附合路线或闭合路线，其点位的选择和标志的埋设遵守下列的规定：
（1）各等级高程点的点位选在不受洪水、施工影响，便于长期保存和使用方便的地点。
（2）高程点埋设预制标石，利用平面控制点标志设置，各等级高程点统一编号。
4.高程控制测量手段
高程控制测量采用水准仪进行。

三、施工测量放样
1．一般要求
1.1 施工测量放样工作开始之前，应详细查阅工程设计图纸，收集施工区平面与高程控制成果，了解设计要求与现场施工需要，根据精度指标，选择放样方法。
1.2 基础开挖、结构物施工等测量措施在施测前，将测量措施报监理工程师批准。
1.3 施工测量放样贯穿整个施工过程，施工放样所采用的测量点均以施工控制点为基础，原则上直接采用首级控制点进行放样。
1.4 所有放样点均应有检验条件，现场取得的放样及检查验收资料，必须进行复核，确认无误后，方能交付使用。
1.5 放样前应根据设计图纸和有关数据及使用的控制点成果，计算放样数据绘制放样草图，报工程师批准后方可施测。
1.6 所有测量资料按规范要求整理，图表、记录簿规范化，各种记录图表的格式遵照监理工程师的要求执行。
2.放样方法
2.1 平面位置放样主要仪器
视情况采用全站仪进行平面位置定位和放样。
2.2 高程放样主要仪器
高程测量才用水准仪进行高程放样。
2.3 开挖放样
开挖放样包括下列主要内容：开挖轮廓点测设、工程量测算和开挖竣工验收测量。
基槽开挖细部放样应实地放出控制开挖轮廓点，并用地桩、灰线、油漆等进行标定。
四、施工过程中测量质量措施计划
1. 严格执行技术规范对测量精度的要求。
2. 根据施工的需要，分阶段将测量质量措施计划报工程师批准。
3. 施工过程测量措施计划的内容包括：平面、高程各控制点布置图；各控制点坐标表；放样程序、技术措施及要求；数据记录及资料整理制度；测量人员设置、设备配置；仪器检验、校正情况；具体内容执行工程师的要求。
五、测量人员组织、设备配置
本工程配备经验丰富的专职测量人员，设专职测量工程师1人，专职测工2人。本工程配备的测绘仪器设备见下表。

序号
仪器名称
型号规格
单位
数量
1
全站仪
GTS-220
台
2
2
水准仪
DS3-A
台
3

第三节 土方工程
一、工程概况
土方工程主要包括土方开挖、土方回填等。
二、土方开挖
1. 施工方案
1）、土方开挖程序
开挖施工流程为：施工准备→测量放样→人工土方开挖→挖掘机装运土方，外弃土方→建基面处理→进入下一施工流程
2.质量与安全要求
1）、严格按设计要求放坡，开挖以反铲挖掘机开挖为主，人工对开挖基面进行修整，预留人工开挖厚度为0.2m，以保护地基原状土不受扰动。基面不得留有树头、树根、杂填土等杂物。截洪沟、集水沟工程应采取分段开挖，分段施工，分段长度不大于30m。
2）、开挖过程中，如发现地基土质与设计要求不符时，应通知建设单位、监理单位，由设计单位提出相应的处理措施。
3）、在挖方边坡上侧堆土或堆放材料以及移动施工机械时，应与挖方边缘保持一定距离，以保证边坡稳定。
4）、在地下水位线以下或雨期施工，应先挖好临时排水沟和集水井，或采取降低地下水位措施，以利排除。
3.质量检查和验收
1）、土方开挖，应会同监理人进行以下各项的质量检查和验收：
A用于开挖工程量计算的原地形测量剖面的复核检查。
B测量放样成果的复核。
2）、在土方开挖过程中应定期测量校正开挖平面的尺寸和标高，以及按施工图纸的要不求检查开挖边坡的坡度和平整度，并将测量资料提交监理人。
3）、土方开挖完工后，应会同监理人进行质量检查和验收。
4.开挖设备及劳力组合
开挖机械设备表
序号
设备名称
型号及规格
数量
1
挖掘机 1m3
1.0m3
2
2
自卸汽车 8t
8t
6

开挖工程劳力合表
序号
工种
人数
1
挖掘机驾驶员
2
2
自卸汽车驾驶员
8
3
普工
8
三、土方回填
土方填筑主要包括回填种植土等。
（一)、土方填筑施工程序

测量放样

基层刨毛处理

铺料

夯压

密实度试验
(二)、填筑土料
回填按设计要求选用含腐植质较高的弱酸性耕作土，不得回头建筑渣土。
(三)、基底处理
填筑前应先清除基础底上的草皮、树根、积水及其它杂物。
(四)、填方含水量
土料含水量的大小，直接影响到夯压遍数和夯实质量，在夯实前预先试验，以得到符合要求条件下的最优含水量和最小夯实遍数。含水量过小，夯压不实；含水量过大，则易橡皮土。
土料的含水量一般以握手成团、落地开花为适宜。当含水量过大时采取翻松、晾干、风干、掺入土等措施，当土料过干时，则预先洒水湿润，增加压实遍数或使用在功率压实机械等措施。
(五)、填筑方法
填方施工应接近水平地分层填土、压实和测定压实后土的干容重。
填方每层铺土厚度和压实遍数应根据土质、和机具性能确定,或参考下表选用。
压实机具
每层铺土厚度(MM)
每层压实遍数(遍)
羊足碾
200～350
8～16
蛙式打夯机
200～250
3～4
人工打夯
不大于200
3～4
碾压机械主要采用蛙式打夯机,局部采用蛙式打夯机及人工打夯。土块粒径不应在于5cm；辗时,轮(夯)迹应相互搭接,防止漏压。碾压遍数应由试验确定,并须经监理工程师批准。
(六)、质量检查和验收
1.土方填筑前,应会同监理人进行以下各项的质量检查和验收。
A.填筑前用于计量的地形平、剖面测量资料的的复核检查。
B.基础面清理质量的检查和验收。
C.土方筑料的物理力学性质的抽样检验。
施工期的质量检查和验收
施工过程中,应会同监理人定期进行以下各项的质量检查和检验：
A. 土料的含水量和黏土含量进行检查。
B. 除了对填筑面的各项施工工艺和参数进行检查外,还应对填方的干密度和含水量等进行抽样检查。
C. 对每一层填筑面应按规定进工程隐蔽部位的验收。
(七)、回填设备及劳力组合
回填机械设备表
序号
设备名称
型号及规格
数量
1
蛙式打夯机
2.8kw
1
2
自卸汽车
8T
2
3
挖掘机
1.0m3
2
4
推土机
88kW
1

回填工程劳力组合表
序号
式种
人数
1
自卸汽车驾驶员
2
2
挖掘机、推土机驾驶员
2
3
蛙式打夯机人员
4
4
工人
4
四、质量保证措施
1. 土方开挖质量保证措施
1.1 现场测量放线必须正确，精度满足规范要求；
1.2 严格控制开挖断面、高程，保证开挖误差满足设计要求及相关规范要求；
1.3 建筑物开挖接近设计高程时，现场技术员要随时测量高程、尺寸。
1.4 开挖完成后，必须经过复检、终检及监理工程师抽检等检查程序，合格后方可进行下道工序。
2. 土方填筑质量保证措施
2.1 现场测量放线必须正确，精度满足规范要求；
2.2 各工作面配置技术员、质检员进行严格的施工过程控制；
2.3按确定的碾压参数控制铺料厚度、碾压遍数。
2.4 按规定的施工方法和工艺进行接缝处理，杜绝欠压、漏压。
2.5 按规定的取样频率和试验项目进行现场取样检查，及时对实验数据进行整理和统计分析，用质量管理图进行质量管理，提高质量管理水平。
2.6 严格质量检查、强化质量意识、丰富质量检测手段，把严格控制碾压参数和现场取样检测紧密结合，实施过程控制，确保建设优质工程的目标。
第四节 底泥疏浚工程
本工程拟疏浚区河道长度约2KM，河道宽90-292M。山美水库常年水位为96.48M,水库在该水域的高程为74.10-82.20M，水深由和安村来水向库区方向变深，应该深度在疏浚船只挖深范围之内，满足深水水库疏浚工程要求。本工程疏浚面积为32.7万m²，疏浚工程量12.3万m³。
一、施工方法：
根据招标文件提供工程量，拟配备8寸绞吸式挖泥船一艘。
二、施工流程
挖泥施工流程
设置GPS基站
清淤

吹填预定位置

清淤验收

进入下道工序

三、主要施工船舶和测量仪器
⑴施工船舶配置
根据本工程的工程量、工期、自然条件和施工组织条件，拟投入1艘8寸绞吸式清淤船进行施工，以上船机的选用已经充分考虑了施工干扰、船机运转维修等不利因素，可以满足本工程的施工需要。
船舶配置一览表
序号
船名
功率（匹）
管径（寸）
生产率
1
8寸绞吸式挖泥船
1000
8
300m3/h

（2）现场检测与测量设备
现场测量与检测主要设备表
名 称
型 号
精度
数量
RTK-GPS流动站
HD5800G

1
全站仪
TOPCON GTS-102N

1
水准仪
BOIF AL322

1
双频测深仪
HD-28T

1
单频测深仪
HD-27T

1
核子密度仪
TM5022(动态)

1
泥浆比重计

1
潮位遥报仪

1
泥浆采样器

10

四、施工方法
(1) 清淤施工
水下疏浚时，应根据水位合理调整疏区域，先疏挖设计泥底高程的区域，再疏挖设计挖底高程低的区域
（a）清淤方法
本工程清淤量约12.3万m³，拟采用1条8寸绞吸船施工，可满足清淤要求。在施工区设立验潮站，采用潮位遥报仪报潮位，配合绞吸船作业。清淤施工拟分5个区域同时进行施工，在清淤施工前使用中海达HD5800G型RTK对施工范围和各清淤区域进行点位放线，设立相应的导标。清淤采用钢桩定位，扇型横开挖法施工，通过绞吸船离心泥泵吸入绞刀挖掘后的泥浆，再利用泥泵产生的压力通过排泥管线将泥土吹填到指定区域。
1、基槽开挖控制，先分层与部分换填区同时开挖至－4.7m标高，再分条、分段清淤至淤泥层底标高。分条施工时，每条之间按5m的宽度重叠施工，分段施工时，每段之间按10m的宽度重叠施工，确保不出现漏挖现象。（分条分段示意图见附件2）
2、边坡控制，按设计坡度及按照“下超上欠，超欠平衡”的原则进行台阶式开挖，达到设计边坡要求，并有效控制基槽的开挖量而不留淤泥。
3、部分换填区开挖控制，分区清淤至底标高－4.7m，各分区之间按10m的宽度重叠施工，清淤底标高误差控制在±0.3m以内，满足设计要求。
（b）清淤验收
1、部分换填区清淤验收主要采用测深仪，水位检测配合，检测清淤底面标高，从而判定验收是否合格。基槽挖泥宜分段验收，为后续工序提供施工工作面。验收主要项目有土质验收、回淤检测、断面验收。基槽挖至设计标高时，必须核对土质，有淤泥的地方及时补挖清除，并符合设计要求。清淤范围按20m间距绘制清淤断面，清淤底宽误差小于1.0m；实际边坡坡比在1：n±0.2m之间。吹砂前，按100m间距采用双频测深仪检测基槽底的回淤浮泥厚度，从而判定是否进行清淤，浮泥密度控制在12.5KN/m3以内，回淤厚度控制在0.3m以内。
2、基槽清淤施工时，如发现淤泥的底标高低于设计清淤底面标高0.5m以上时，应报告业主监理单位和设计单位，通过补充勘察验证后确定是否要加大清淤深度。
（c）清淤注意事项
1、在基槽施工时，工序的连续性很重要，不能有断层，要形成有效的流水作业线。
2、要努力协调各工序的先后次序，有预见性的进行施工布置，提高船机利用率。
3、开挖基槽时边坡位置要设置一定的平台，过渡段位置要适当过界10m左右，这样可以有效的减少部分回淤和保证质量。
五、 排泥管架设
排泥管线是挖泥船输送泥浆到指定区域的管道线路，在绞吸挖泥船疏浚吹填施工中，管线的架设非常重要，它直接影响到船舶生产率，关系到工程施工进度。
（1）排泥管线布置
整条排泥管线主要由水上浮管和陆地岸管组成，水陆管线之间用柔性橡胶软管连接。
①陆地岸管
吹填区侧的陆地管线宜沿围堰堰堤架接。施工初期，该段管道应首先架接远离水口门一端，随着冲填面逐步向前推进，管道适时延伸或拆卸。
疏浚区的陆地管线宜与疏挖区平行架接。施工开始前，该段管道首先架接至疏浚开挖区起点附近，并与水上浮管连接。随着挖泥船逐步向前疏挖，适时拆卸或延伸管道。
②水上浮管
水上浮管的长度相对固定。随着挖泥船逐渐向前开挖，水陆接着点也随之移动。
（2）排泥管线架接工艺
①排泥管线布置平坦顺直，避免死弯。出泥管口伸出排泥场围堰坡脚外的距离不小于5m，并应高于排泥面0.5m以上。水下排泥区的管口伸出排泥区标志线10m，且应高出水面0.5m。
②排泥管接头应紧固严密，整个管线和接头不得漏泥漏水。一旦发现泄露，要及时修补或更换。
③排泥管支架必须牢固，水陆排泥管连接采用柔性接头。
④对有通航要求的，采用措施以确保水上航运和陆上交通安全。以确保交通安全，不发生水上碰撞事故为目的，整条水上管线必须随时锚固，并设置警告牌。
⑤排泥管的布置不得破坏既有公路、堤防等设施，必须穿越时，应报请监理人与有关管理部门协调解决。
（3）管线布置注意事项：
1、管线布设尽量避免形成过急弯曲。
2、吹泥管接口要严密、紧固，防止泥浆泄漏污染环境。
3、水上管线布设浮筒管线应在重载情况下仍露出水面。
4、受潮流影响的水上管线摆管不宜过长，其它管线宜抛锚固定。
5、充分考虑管线布置的线路，防止与相邻单位发生干扰。

六、污染底泥场地选择
1、概述
山美水库一期底泥环保疏浚总工程量123208.9 m³，平均含水率约78.3％，平均容量1.50×10³KG／m³，考虑到绞松系数，所选纳泥区容积为约14.3 m³
2、 底泥处理场地选择
(1)符合环境要求，不对纳泥区附近村庄、田地造成二次污染；
(2)尽量选择山美水库周边区域，便于纳泥区余水回填；
(3)不占或少占耕地，尽量选用低洼地、空地；
(4)所选纳泥区容积能够满足存泥量要求

第五节 混凝土工程

一、砼施工布置
砼拌和系统采用分散就近布置，以缩短胶轮车运砼入仓时间，加快施工进度。
二、主要施工方法
1、模板的制作、安装
⑴制模时，要考虑模板拼装结合的需要。板边要找平刨直，接缝严密，不漏浆。钉子的长度一般为木板的2-2.5倍。每块板在横档处至少要钉2处钉子。第二块板的钉子要朝向第一块板方向斜钉，使拼缝严密。配制完后，对不同部位的模板进行编号，写明用途，分别堆放。
⑵模板安装时，先在基础面上弹出纵横轴线和四周边线。然后调整标高。
⑶及时拆除模板，有利于模板的周转及加快工程进度，但应使砼达到70%以上的强度。拆模时注意不要用力过猛，其程序为；后支先拆，先支后拆；先拆除非承重部分，后拆除承重部分。
3、砼的施工方法
砼采用人工进行摊铺，采用平板振动或插入式振动器振捣，振动器搁在纵向侧模顶上，自一端向另一端依次振动2-3遍。砼成型后2-3小时且物触无痕迹时，用麻袋进行全面覆盖，经常洒水保持湿润。
三、砼雨天、高温天气施工
1、雨天施工：
①与气象台保持紧密联系，掌握确切的天气预报，避免在大雨、暴雨或台风过境时浇筑砼。
②运输工具及施工便道采取防雨、防滑措施。
③浇筑仓面应设置临时防雨棚。
2、小雨中浇筑砼采取的措施：
当浇筑仓面无防雨棚，恰逢小雨天气时，应采取下列措施。
①通过工地实验室试验，调减砼的用水量。
②在浇筑的过程中，防止仓面以外的水流进入仓面，仓面内及时排水，但不得带走灰浆。
③砼浇筑完成部分应及时做好保护及顶面的抹面工作。
④在浇筑砼的过程中，如遇大雨或暴雨，应立即停止浇筑，并将仓面的砼振捣好，及时抹面后遮盖。当雨停后先排除仓内积水，清理表面软弱层。加铺砂浆继续浇筑，如超过允许间歇时间则按施工缝处理。
3、当气温达30℃以上时：
当日最高气温达到30℃以上时，砼的施工应符合以下规定：
①严格控制砼在出机口的温度。砼最高浇筑温度不得超过28℃。
②尽量安排在早晚或夜间浇筑。
③缩短砼运输时间，加快砼入仓速度。
④砼运输工具设置必要的遮阳措施。
⑤仓面喷洒水雾降低周围温度。

第六节 底泥处理工程

一、场地清理
(1)植被清理
包括清理工程开挖、弃土堆放区域内的树根、杂草、垃圾、废渣以及监理：工程师指明的所有其它障碍物。除监理工程师另有指示外，主体工程施工场地地表的植被清理范围为延伸至离施工图所示最大开挖边线或弃土堆放边线外侧30～50cm的距离。在施工过程中，注意保护清理区域附近的天然植被不被破坏。场地清理范围内，清理所获得的所有具有商业价值的材料应归发包人所有，并按监理工程师指示，将其运到指定地点堆放。清理出的无价值可燃物，将其堆放在适当地点，然后将其焚毁。在焚毁期间，采取必要的防火安全措施。对一些影响环境的清除物，按监理工程师指定的地点进行掩埋，并注意掩埋物不得妨碍自然排水或污染河川。场地清理中发现的文物古迹，按国家相关规定办理。
(2)表土清挖、堆放、有机土壤的使用
覆盖草等植物的表层有机土壤，施工时按监理工程师指示的表土开挖深度进行开挖，一般开挖深度为30cm，并将开挖的有机土壤运到监理工程师指定地点堆放。主要用于工程完工后的土地复垦。
(3)建筑垃圾的清挖、堆放
对施工区域内的建筑垃圾应全部清理干净，清理深度不小于表土以下0.5m，并按照监理工程师指定的位置堆放整齐，并不得对周围环境产生影响。
二、 土工管袋施工方法
淤泥滤袋式脱水技术”
