江河130#宿舍楼

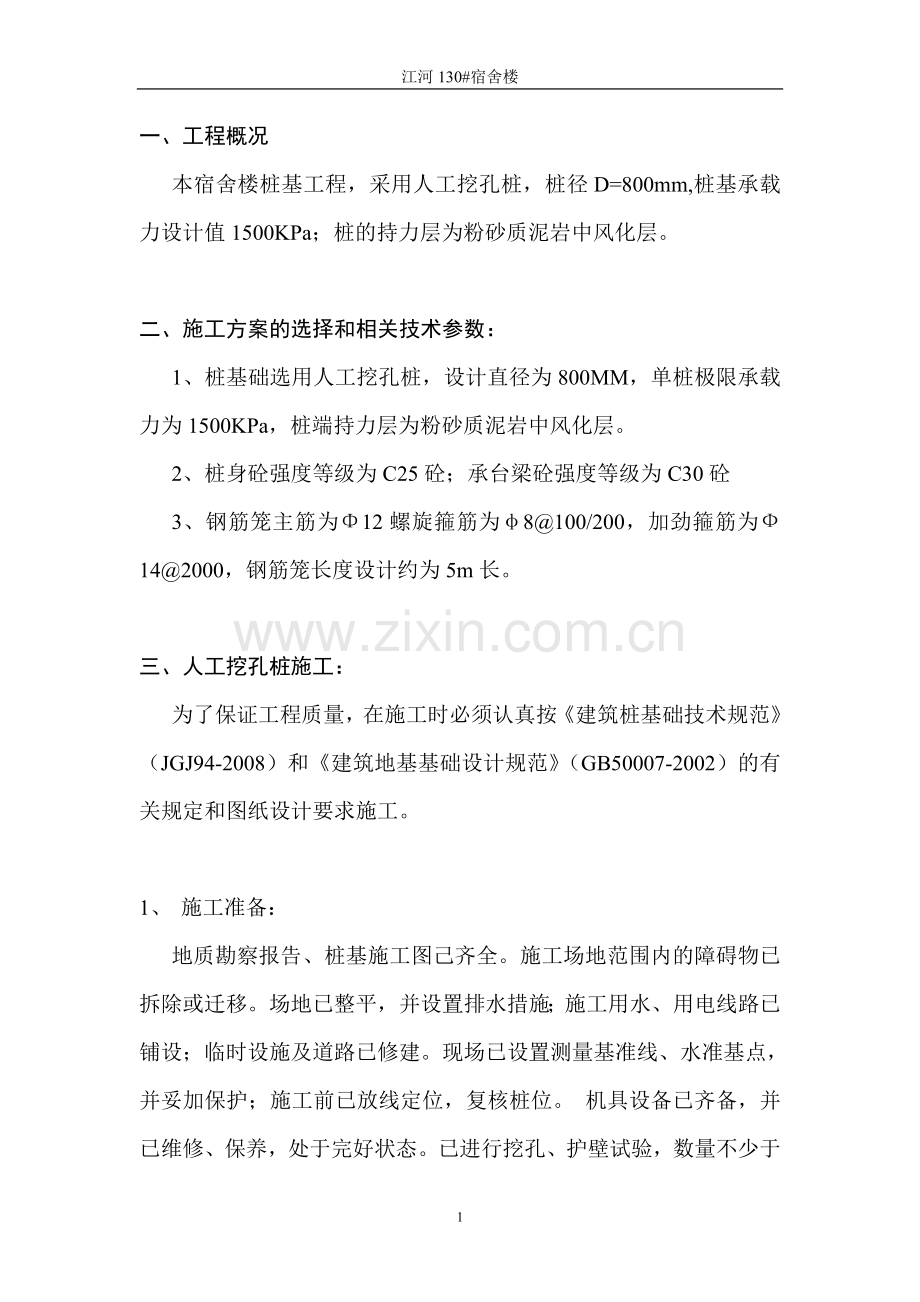

一、工程概况
本宿舍楼桩基工程，采用人工挖孔桩，桩径D=800mm,桩基承载力设计值1500KPa；桩的持力层为粉砂质泥岩中风化层。

二、施工方案的选择和相关技术参数：
1、桩基础选用人工挖孔桩，设计直径为800MM，单桩极限承载力为1500KPa，桩端持力层为粉砂质泥岩中风化层。
2、桩身砼强度等级为C25砼；承台梁砼强度等级为C30砼
3、钢筋笼主筋为Φ12螺旋箍筋为φ8@100/200，加劲箍筋为Ф14@2000，钢筋笼长度设计约为5m长。

三、人工挖孔桩施工：
为了保证工程质量，在施工时必须认真按《建筑桩基础技术规范》（JGJ94-2008）和《建筑地基基础设计规范》（GB50007-2002）的有关规定和图纸设计要求施工。

1、 施工准备：
地质勘察报告、桩基施工图己齐全。施工场地范围内的障碍物已拆除或迁移。场地已整平，并设置排水措施；施工用水、用电线路已铺设；临时设施及道路已修建。现场已设置测量基准线、水准基点，并妥加保护；施工前已放线定位，复核桩位。 机具设备已齐备，并已维修、保养，处于完好状态。已进行挖孔、护壁试验，数量不少于2个。同时对准备进场的钢筋、水泥、砂、石进行见证取样，保证材料合格后才能使用。按设计要求做砼配合比试验，钢材、水泥出厂合格证、材质试验报告。

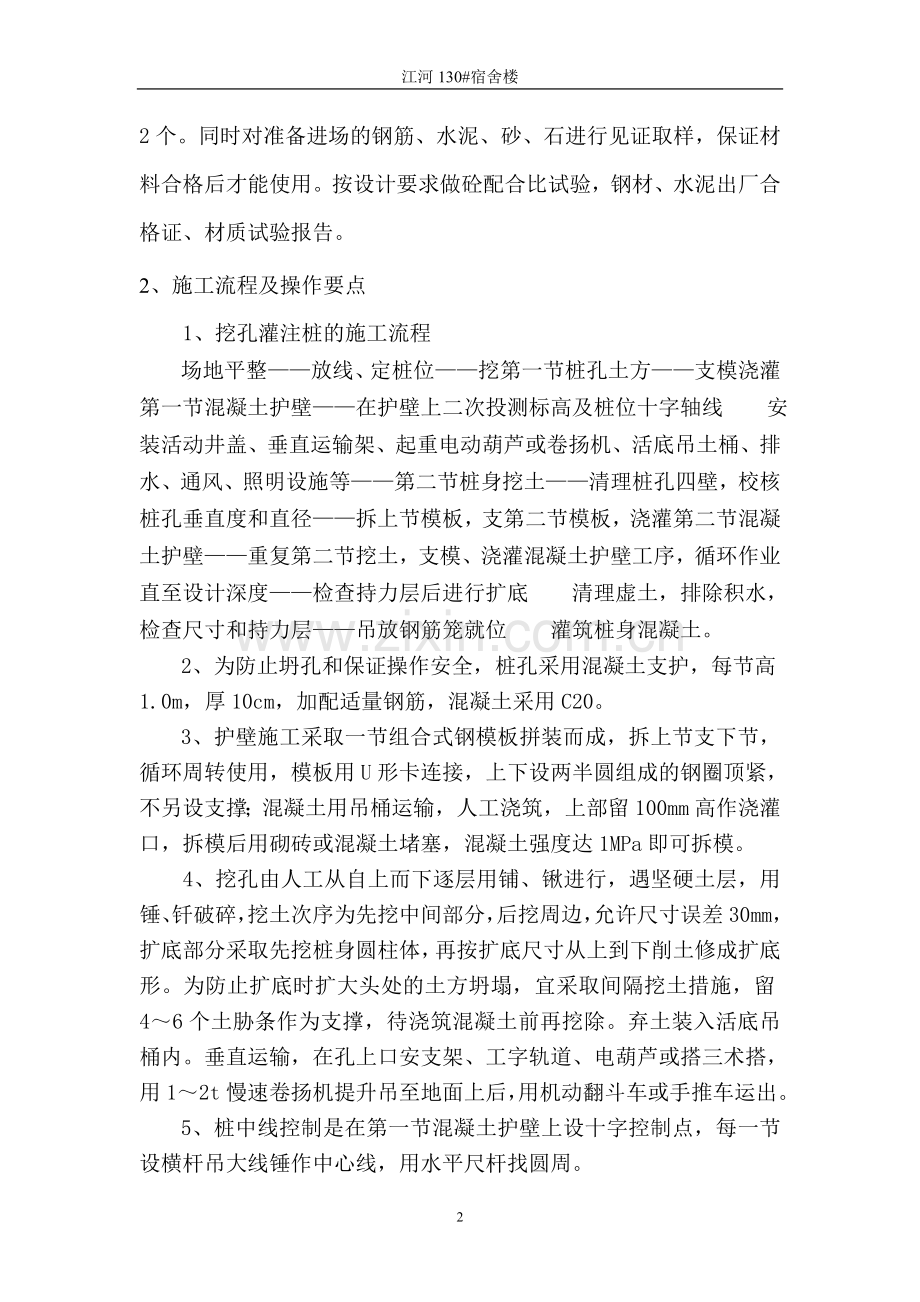

2、施工流程及操作要点
1、挖孔灌注桩的施工流程
场地平整——放线、定桩位——挖第一节桩孔土方——支模浇灌第一节混凝土护壁——在护壁上二次投测标高及桩位十字轴线 安装活动井盖、垂直运输架、起重电动葫芦或卷扬机、活底吊土桶、排水、通风、照明设施等——第二节桩身挖土——清理桩孔四壁，校核桩孔垂直度和直径——拆上节模板，支第二节模板，浇灌第二节混凝土护壁——重复第二节挖土，支模、浇灌混凝土护壁工序，循环作业直至设计深度——检查持力层后进行扩底 清理虚土，排除积水，检查尺寸和持力层——吊放钢筋笼就位 灌筑桩身混凝土。
2、为防止坍孔和保证操作安全，桩孔采用混凝土支护，每节高1.0m，厚10cm，加配适量钢筋，混凝土采用C20。
3、护壁施工采取一节组合式钢模板拼装而成，拆上节支下节，循环周转使用，模板用U形卡连接，上下设两半圆组成的钢圈顶紧，不另设支撑；混凝土用吊桶运输，人工浇筑，上部留100mm高作浇灌口，拆模后用砌砖或混凝土堵塞，混凝土强度达1MPa即可拆模。
4、挖孔由人工从自上而下逐层用铺、锹进行，遇坚硬土层，用锤、钎破碎，挖土次序为先挖中间部分，后挖周边，允许尺寸误差30mm，扩底部分采取先挖桩身圆柱体，再按扩底尺寸从上到下削土修成扩底形。为防止扩底时扩大头处的土方坍塌，宜采取间隔挖土措施，留4～6个土胁条作为支撑，待浇筑混凝土前再挖除。弃土装入活底吊桶内。垂直运输，在孔上口安支架、工字轨道、电葫芦或搭三术搭，用1～2t慢速卷扬机提升吊至地面上后，用机动翻斗车或手推车运出。
5、桩中线控制是在第一节混凝土护壁上设十字控制点，每一节设横杆吊大线锤作中心线，用水平尺杆找圆周。
6、钢筋笼就位用小型吊运机具或履带式起重机进行，上下节主筋采用帮条双面焊接，整个钢筋笼用槽钢悬挂在井壁上，借自重保持垂直度正确。
7、混凝土用手推车向桩孔内灌筑。混凝土下料采用串桶；混凝土要垂直灌入桩孔内，并应连续分层灌筑，每层厚不超过1.5m，分层捣实。
8、 桩混凝土的养护，当桩顶标高比自然场地标高低时，在混凝土浇筑12h后进行浇水养护，当桩顶标高比场地标高高时，混凝土浇筑12h后应覆盖草袋，并浇水养护，养护时间不少于7d。

四、施工组织进度计划及主要机具：
机具清单如下：
1、 提升机具
1t卷扬机配三木搭
2、 挖孔工具
短柄铁锹、铺、锤、钎。
3、水平运输机具
双轮手推车。
4、混凝土浇筑机具
混凝土搅拌机(含计量设备)、插入式振动器、插钎、串筒等。
5、其他机具设备
钢筋加工机具、支护模板、支撑、电焊机、吊挂式软爬梯；36V低压变压器、井内外照明设施；另配鼓风机、输风管。

五、安全措施
1、在孔口应设水平移动式活动安全盖板，当土吊桶提升到离地面约1.8m，推活动盖板关闭孔口，手推车推至盖板上，卸土后，再开盖板，下吊桶装土，以防土块、操作人员掉人孔内伤人。采用电葫芦提升吊桶，桩孔四周应设安全栏杆。
2、桩孔开挖，井口应设护筒，下部应设护壁，挖一节，随即浇一节混凝土护壁，以防坍孔或孔壁掉下，保证操作安全。
3、吊桶装土，不应太满，以免在提升时掉落伤人；同时每挖完一节，应清理桩孔顶部周围松动土方、石块，防止落下伤人。
4、人员上下可利用吊桶、吊篮，但要配备滑车、粗绳或悬挂软绳梯，供停电时人员上下应急使用。
5、井口作业人员应挂安全带，井下作业戴安全帽和绝缘手套，穿绝缘胶鞋；提土时井下下设设安全区，防掉土或石块伤人；在井内必须设有可靠的上、下安全联系信号装置。
6、加强对孔壁土层涌水情况的观察，如发现流砂、大量涌水等异常情况，应即使采取处理措施。
7、向井内吊放钢筋等材料及施工工具时，必须绑紧系牢，防止溜脱发生坠落事故。
8、桩孔挖好后，如不能及时浇筑混凝土，或中途停止挖孔时，孔口应予覆盖。
9、混凝土护壁浇完后应进行检查，如发现有蜂窝、漏水等现象，应及时补强，以防造成事故。
10、施工用电开关必须集中于井口，并应装设漏电保安器，防止漏电而发生触电事故；值班电工必须经常检查一切电器
设备及线路，加强维护，及时发现问题并进行妥善处理。
11、井内抽水管线、通风管、电线等必须妥加整理，并临时固定在护壁上，以防吊桶或吊篮上下时挂住拉断或撞断。
六、施工注意事项
1、挖孔时，如遇上层滞水或地下水，应在孔中超前挖掘集水井，设潜水泵降低水位，边降水边挖孔，防止水位反复变化扰动土层，引起塌方。
2、内桩有存水时，严禁直接往水中灌注混凝土，或采取随抽水随浇注的方法。
