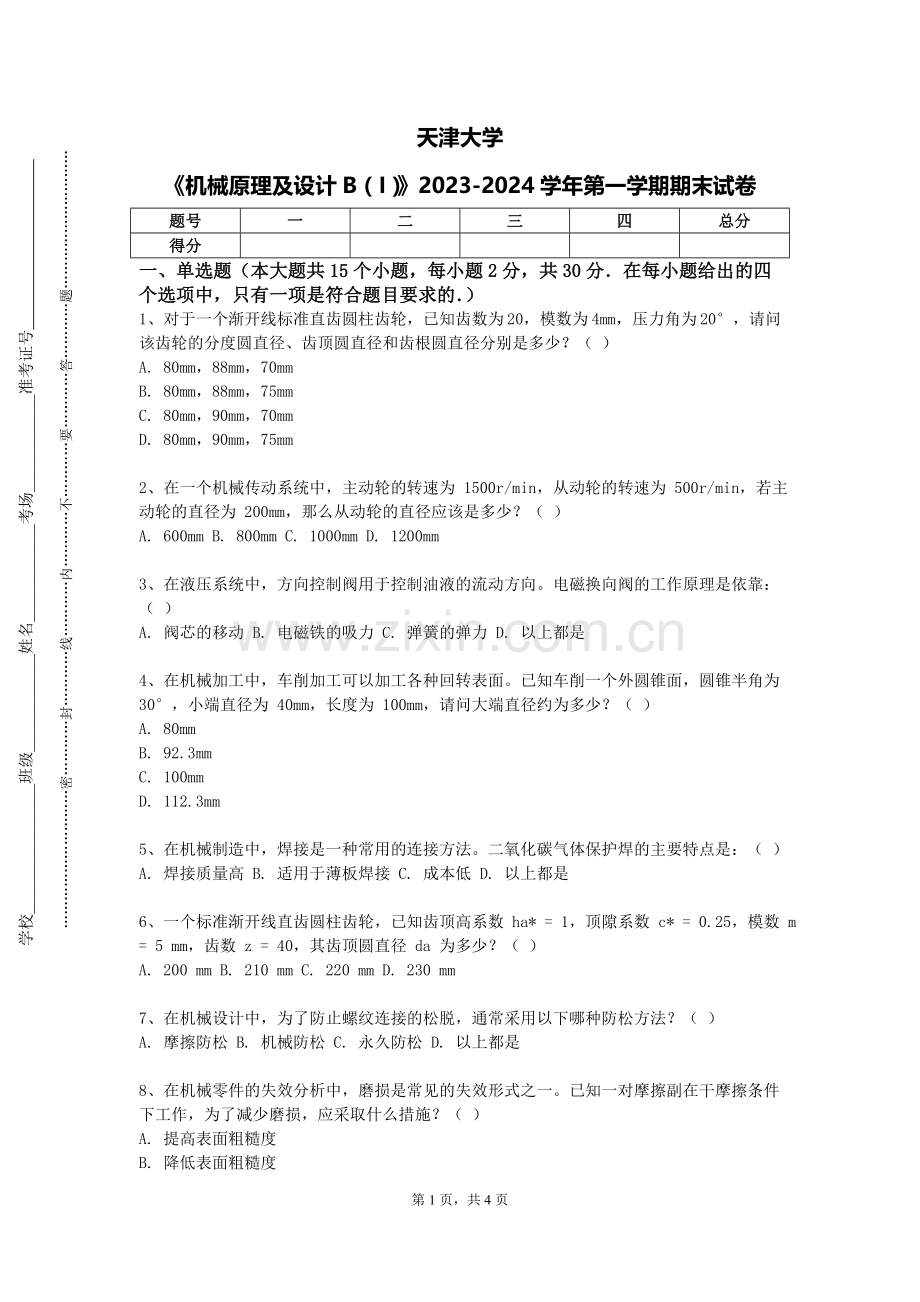

天津大学
《机械原理及设计B（I）》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题2分，共30分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、对于一个渐开线标准直齿圆柱齿轮，已知齿数为 20，模数为 4mm，压力角为 20°，请问该齿轮的分度圆直径、齿顶圆直径和齿根圆直径分别是多少？（ ）
A. 80mm，88mm，70mm
B. 80mm，88mm，75mm
C. 80mm，90mm，70mm
D. 80mm，90mm，75mm

2、在一个机械传动系统中，主动轮的转速为 1500r/min，从动轮的转速为 500r/min，若主动轮的直径为 200mm，那么从动轮的直径应该是多少？（ ）
A. 600mm B. 800mm C. 1000mm D. 1200mm

3、在液压系统中，方向控制阀用于控制油液的流动方向。电磁换向阀的工作原理是依靠：（ ）
A. 阀芯的移动 B. 电磁铁的吸力 C. 弹簧的弹力 D. 以上都是

4、在机械加工中，车削加工可以加工各种回转表面。已知车削一个外圆锥面，圆锥半角为 30°，小端直径为 40mm，长度为 100mm，请问大端直径约为多少？（ ）
A. 80mm
B. 92.3mm
C. 100mm
D. 112.3mm

5、在机械制造中，焊接是一种常用的连接方法。二氧化碳气体保护焊的主要特点是：（ ）
A. 焊接质量高 B. 适用于薄板焊接 C. 成本低 D. 以上都是

6、一个标准渐开线直齿圆柱齿轮，已知齿顶高系数 ha* = 1，顶隙系数 c* = 0.25，模数 m = 5 mm，齿数 z = 40，其齿顶圆直径 da 为多少？（ ）
A. 200 mm B. 210 mm C. 220 mm D. 230 mm

7、在机械设计中，为了防止螺纹连接的松脱，通常采用以下哪种防松方法？（ ）
A. 摩擦防松 B. 机械防松 C. 永久防松 D. 以上都是

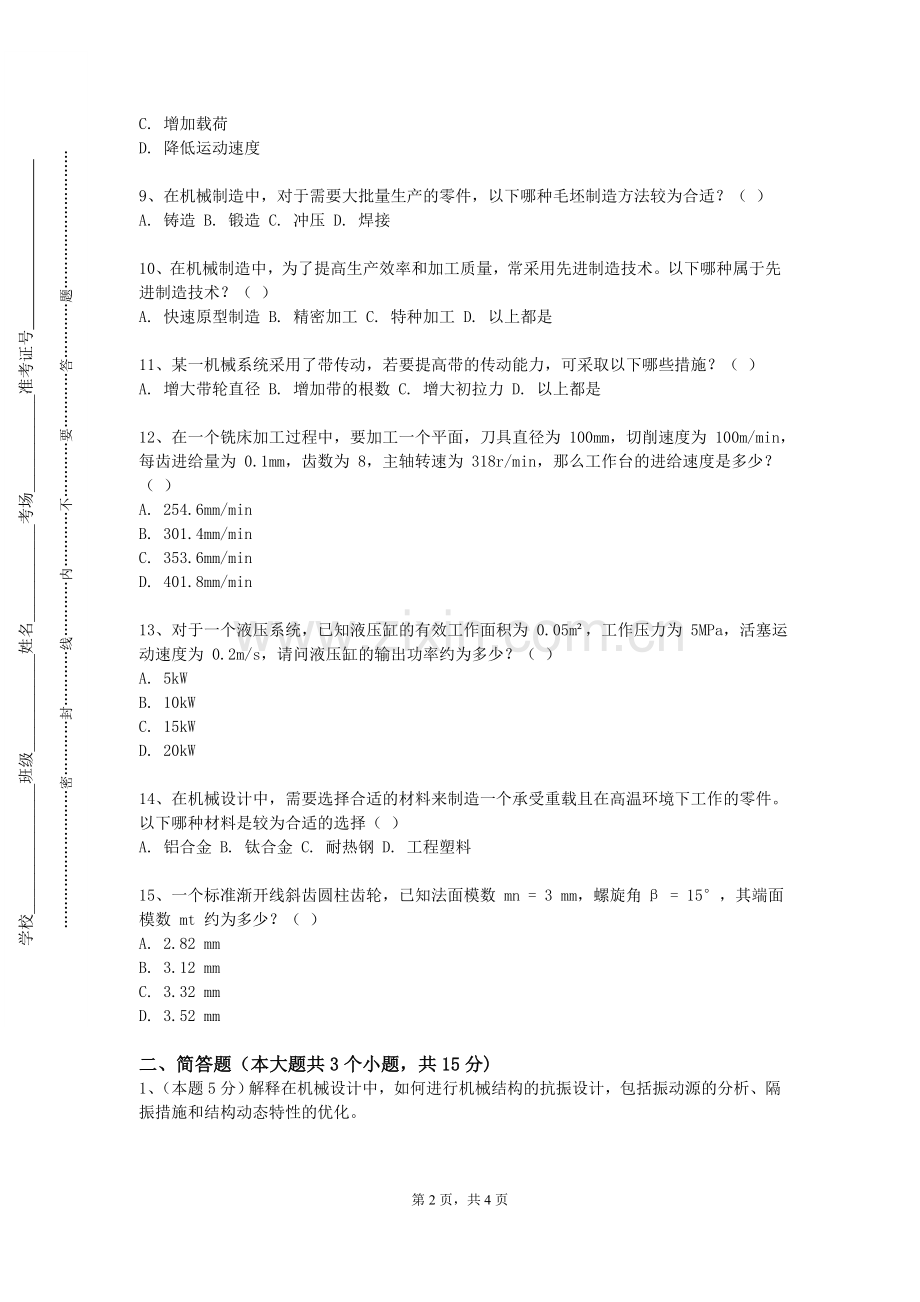

8、在机械零件的失效分析中，磨损是常见的失效形式之一。已知一对摩擦副在干摩擦条件下工作，为了减少磨损，应采取什么措施？（ ）
A. 提高表面粗糙度
B. 降低表面粗糙度
C. 增加载荷
D. 降低运动速度

9、在机械制造中，对于需要大批量生产的零件，以下哪种毛坯制造方法较为合适？（ ）
A. 铸造 B. 锻造 C. 冲压 D. 焊接

10、在机械制造中，为了提高生产效率和加工质量，常采用先进制造技术。以下哪种属于先进制造技术？（ ）
A. 快速原型制造 B. 精密加工 C. 特种加工 D. 以上都是

11、某一机械系统采用了带传动，若要提高带的传动能力，可采取以下哪些措施？（ ）
A. 增大带轮直径 B. 增加带的根数 C. 增大初拉力 D. 以上都是

12、在一个铣床加工过程中，要加工一个平面，刀具直径为 100mm，切削速度为 100m/min，每齿进给量为 0.1mm，齿数为 8，主轴转速为 318r/min，那么工作台的进给速度是多少？（ ）
A. 254.6mm/min
B. 301.4mm/min
C. 353.6mm/min
D. 401.8mm/min

13、对于一个液压系统，已知液压缸的有效工作面积为 0.05m²，工作压力为 5MPa，活塞运动速度为 0.2m/s，请问液压缸的输出功率约为多少？（ ）
A. 5kW
B. 10kW
C. 15kW
D. 20kW

14、在机械设计中，需要选择合适的材料来制造一个承受重载且在高温环境下工作的零件。以下哪种材料是较为合适的选择（ ）
A. 铝合金 B. 钛合金 C. 耐热钢 D. 工程塑料

15、一个标准渐开线斜齿圆柱齿轮，已知法面模数 mn = 3 mm，螺旋角β = 15°，其端面模数 mt 约为多少？（ ）
A. 2.82 mm
B. 3.12 mm
C. 3.32 mm
D. 3.52 mm

二、简答题（本大题共3个小题，共15分)
1、（本题5分）解释在机械设计中，如何进行机械结构的抗振设计，包括振动源的分析、隔振措施和结构动态特性的优化。

2、（本题5分）详细说明在机械传动系统中无级变速传动的类型和特点，分析其在机械工程中的应用场合。

3、（本题5分）阐述在机械加工中，常用的刀具材料有哪些？它们的性能特点和适用范围是什么？如何根据加工要求选择合适的刀具材料？

三、绘图题（本大题共5个小题，共25分)
1、（本题5分）绘制一个平垫圈的零件图，标注内径、外径、厚度等尺寸，同时给出公差和技术要求。

2、（本题5分）根据给定的参数，绘制一个轴瓦的零件图，标注尺寸、公差、粗糙度及油槽分布。

3、（本题5分）根据给定的机械结构，绘制其剖视图和局部视图，展示关键部位的细节。

4、（本题5分）根据提供的设计数据，绘制一个螺旋传动的装配图，包括螺杆、螺母、支撑部件等，并标注相关尺寸和技术要求。

5、（本题5分）设计并绘制一个印刷电路板钻孔机的主轴结构装配图。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）机械工程中的噪声控制对于改善工作环境很重要。请分析机械噪声产生的原因，并阐述降低机械噪声的方法。

2、（本题10分）某工厂的自动化生产线出现了故障停机的情况，影响了生产进度。请从硬件设备、软件程序、传感器故障等方面分析可能的原因，并提出快速恢复生产的解决方案。

3、（本题10分）一台数控机床的滚珠丝杠在使用过程中出现了反向间隙过大的问题。请分析滚珠丝杠的安装精度、丝杠螺母的磨损、预紧力调整等因素，并阐述解决该问题的具体步骤。
