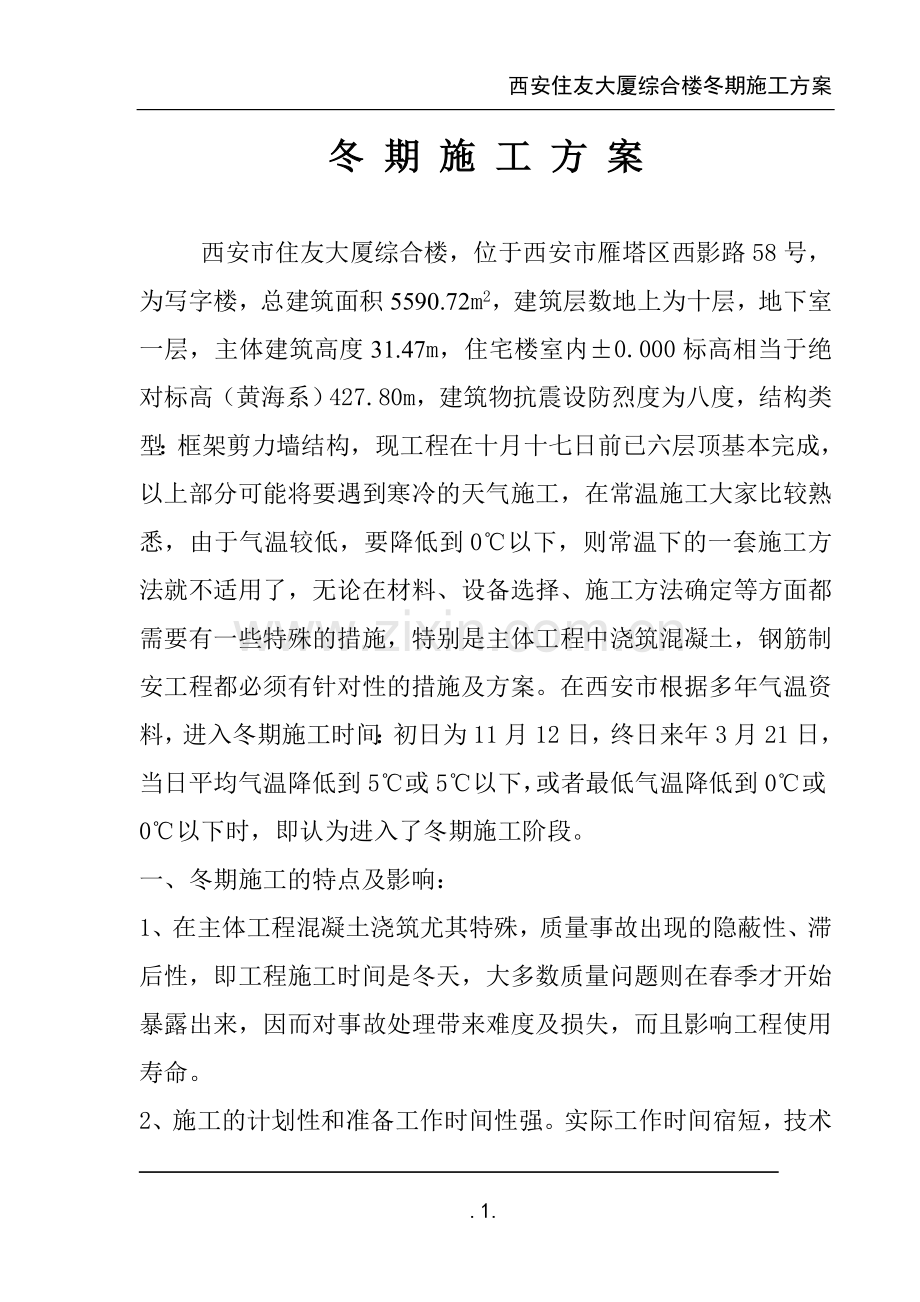

西安住友大厦综合楼冬季施工方案.doc

西安住友大厦综合楼冬期施工方案冬 期 施 工 方 案 西安市住友大厦综合楼，位于西安市雁塔区西影路58号，为写字楼，总建筑面积5590.72m2，建筑层数地上为十层，地下室一层，主体建筑高度31.47m，住宅楼室内0.000标高相当于绝对标高（黄海系）427.80m，建筑物抗震设防烈度为八度，结构类型：框架剪力墙结构，现工程在十月十七日前已六层顶基本完成，以上部分可能将要遇到寒冷的天气施工，在常温施工大家比较熟悉，由于气温较低，要降低到0以下，则常温下的一套施工方法就不适用了，无论在材料、设备选择、施工方法确定等方面都需要有一些特殊的措施，特别是主体工程中浇筑混凝土，钢筋制安工程都必须有针对性的措施及方案。在西安市根据多年气温资料，进入冬期施工时间：初日为11月12日，终日来年3月21日，当日平均气温降低到5或5以下，或者最低气温降低到0或0以下时，即认为进入了冬期施工阶段。一、冬期施工的特点及影响：1、在主体工程混凝土浇筑尤其特殊，质量事故出现的隐蔽性、滞后性，即工程施工时间是冬天，大多数质量问题则在春季才开始暴露出来，因而对事故处理带来难度及损失，而且影响工程使用寿命。2、施工的计划性和准备工作时间性强。实际工作时间宿短，技术要求复杂，各种不利素因都将影响工程进度。3、进入冬期施工后，有关相应的技术措施落实下去，项目管理班子对所产生的工作量、材料选择、成本投资都是必须全面考虑的问题，只有全面考虑才能使冬期施工所出现的问题得到及时的预防和解决。4、对混凝土质量的影响主要取决于水泥，普通水泥主要含有四种矿物成份，硅酸三钙（Ca3Si）、硅酸二钙（Ca2Si）、铝酸二钙（Ca3Al2）、铝酸四钙（Ca4Al）。混凝土、砂浆所以具有的强度，是由于这四种矿物成份遇到水后，进行水化反应，生成新的水化合物的结果，在冬期温度降低，一是减弱了水的化学活性，使水泥的水化反应减慢，混凝土的强度增长缓慢，另外当温度降低到0以下时，水结冰体积膨胀易使混凝土内部结构受到破坏，所以说，冬期施工主要是研究温度和水变化后，产生的各种影响。5、在工程上混凝土的受冻分不同阶段，其一因温度低新鲜混凝土在浇筑后终凝前受冻；其二是混凝土浇筑后，在养护硬化期间早期受冻，它能损害混凝土的一系列性能，这是非常值得注意的问题；其三，混凝土的受冻是指硬化了的混凝土在使用期间受寒署自然气温影响，经常受自然气温冻融作用，使混凝土的各项性能逐渐降低，对混凝土产生的一种损害。6、经过简要分析，在主体工程中混凝土防冻非常重要，为了保证工程质量，项目部作出相关技术措施和要求。二、冬期施工准备：1、 冬期施工管理小组人员安排序号姓 名职 务工 作 内 容1吴祥斌 组长参于编制、落实材料及责任2杜国良副组长编制方案，监督管理，落实措施3乔新洲监督员校核方案，监督检查，相关处罚4单来兴监管员监管外加剂掺量，落实保温措施5张长征测温员做好温度记录及汇报，预知一周预报6李福山安全员落实冬期安全的工作，做好防火保暖7张继芝资料员收集各种资料，贯标工作8单来兴巡检员每天巡检不少于三次，督促冬期措施落实2、冬期材料准备，保温材料混凝土浇捣现场采用纤维毛毯覆盖二层，总平方面积为1200m2。围护保温材料采用纤维彩条布宽度为1.8m，总长为300m，在九层以上因气温下降影响混凝土强度，并且拖延了施工进度，为混凝土的七天强度能达到75%，采用早强高效减水剂七吨，进入冬期施工后，计划进具有泵送、早强、防冻三合为一体的外加剂，用量为8.5吨。测温器共十六支，2KW电热器四只等其它小型材料作准备。3、冬期施工混凝土原材料一般需要加热，加热时应优先先采用加热水的方法，从材料的热学特点来看，水的热容量比砂、石子大得多，水的比热容约为砂、石子的5倍，所以将水加热是最经济、最有效的方法，在自然气温不低于8时，为减少加热工作量，只加热拌合水，就能满足拌合物的温度要求，水加热温度根据热工计算确定，拌水的温度不得超过80，水加热的最高允许温度是骨料吸水与水泥接触后不致引起水泥假凝为依据。4、采用加热水，根据施工现场环境条件，用直接加热就是用铁桶、用木柴在锅灶上加热，位置确定在钢筋工场与散装水泥桶的中间，用砖磊成灶上搁置约2吨水的铁桶，有专人负责烧火加热，再用水泵送至搅拌机下铁桶内，该铁桶装上四只2千瓦电热器，装上控温器保证温度不超过60，对铁桶外采用保温板围护，运用二级加热，确保混凝土入模温度在8以上。5、热工温度计算：温度计算公式：To=0.92(mceTce+msaTsa+myTy)+4.2Tw(mw-wsamsa-wymy)/4.2mw+0.9(mce+msa+mg)+c1(wsamsaTsa+wymyTy)-c2(wsamsa+wymy)/4.2mw+0.9(mce+msa+my)2、已知混凝土每立方米的材料用量为水178kg：祁连山水泥P.O42.5R普通硅酸盐水泥324kg：砂711kg：石子1179kg，水60、砂12、石子8、水泥6，材料含水率为砂3%，石子1%，求混凝土拌合物的温度。解：TO= 0.92(3246+71112+11798)+4.260(178-0.03711-0.011179) / 4.2178+0.9(324+711+1179) + 4.2(0.0371112+0.0111798)/4.2178+0.9(324+711+1179)=20.53OC编制计算时水是经过加温,砂、石子是根据集中堆放料经过气温-70C时所测出的积类依据，如果按最不利因素考虑室外温度为-150C时，砂、石子温度均为00C时，再作计算：解：To=0.92(3246+711+1179)+252144.88/4.2178+0.9(324+711+1179)+4.2(21.33+11.79)/2740.2=14.66在施工中是现场搅拌直接泵送剂送到浇筑点，路径距离约200m，在途中温度损失约为4，按规范表6-19所得，通过计算在环境温度15以内，混凝土的入模温度能满足规范要求5以上。三、混凝土的掺外加剂的配制要求：1、随着冬期施工的到来，首先应用建筑业推广应用新技术外加剂，外加剂的主要作用是泵送、防冻、早强。能大幅度提高砼的流动性，按推荐掺量使用比基准砼坍落度增加1214mm，同时坍落度损失小，120分钟损失2cm左右，有利于保证泵送砼足够的施工时间和长距离输送的混凝土。降低砼水化热20%以上，水化峰值明显推迟。早强、增加在相同配合比条件下掺加泵送剂保证坍落度在17cm19cm，砼3天强度提高25%40%，提高砼的耐久性，用泵送剂能大幅度减少砼耗用量，并伴有少量引气作用，除能改善砼拌合物和易性外，还能降低泌水率、砼抗渗性，抗冻性等耐久指标均能显著提高，在操作时添加的方法：将泵送剂投入湿润搅拌15秒后的砼中，再搅拌至90秒钟后达到最佳效果。2、防冻剂是无氯低碱防冻剂，具有早强、减水、防冻引气，提高砼的抗渗性等功能，不含氯盐，对钢筋无锈蚀作用，并能有效地预防混凝土发生碱骨料反应，是非常有效的防冻材料，适用量最低气温1015条件下的冬期施工，掺LQFD防冻剂的混凝土按综合蓄热法施工时使混凝土具有较高的早期强度和较强的抗冻能力，保证混凝土具有优良的技术性能。主要指标及技术要求：外观淡红色或粉灰色状物，含碱率不大于1.5%，掺量为水泥用量的5%，减水率为1015%，泌水率比小于95%，混凝土含气量2.53%，按JC475-92标准测定的抗压强度比R28128%，R715%，在正负温度（510）交变条件下，掺LQFD防冻剂混凝土强度增长状况与基准标养混凝土持平或稍高，在低温和负温条件下，掺LQFD防冻剂混凝土能加快早期和后期强度增长，23天可达抗冻临界强度，28天强度近于基准标养混凝土强度。3、进行冬期施工准备采用掺加NLQ早强减水剂，由A0醇胺矿粉，B-萘磺酸盐、MG等材料复合而成。对水泥颗粒有强烈分散作用，具有减水、增塑、缓凝等功能，能明显提高混凝土的早期强度。本剂的掺量是水泥用量的2%3%，掺加早强剂后，可减少拌合水8%10%，初凝时间为30+60min，NLQ早强减水剂为粉剂，可直接掺入搅拌机拌和，工艺简单便于操作。4、本工程中采用混凝土加热和掺外加剂两种加热和内抗冻方法，具保证混凝土的浇筑质量，这是主体工程中的重要部位，应用早强、抗冻剂后，能有效的提高工程质量，实施工程进度计划，争取在春节前将主体封顶。四、混凝土的浇筑要求：1、在混凝土浇筑时要保证混凝土的均匀性和密实性，要保证结构的整体性，尺寸准确，钢筋预埋件位置正确，拆模后混凝土表面要平整、光洁。在浇筑前，应清除模板上和钢筋中的冰雪和污垢，浇筑时所用到的各种机具设备都应采取防风、防冻保护措施，即浇筑区域四周用彩条布防风保温，在现场用无烟煤炉加温，有专人负责生炉，并且设置防火设备，千万不能让混凝土受冻。2、冬期施工浇筑混凝土时，不宜留置施工缝，混凝土拌合物入模浇筑，必须保证入模温度不低于5，必须经过振捣使其内部密实，并能充分填满模板各个角落，制成符合设计要求的构件。木质类模，如竹胶板在符合刚度要求外，板厚度必须满足12mm厚度，能有效的起到保温作用。在剪力墙浇筑时应分层浇筑，振捣要快速，浇筑前做好一切保温准备，浇筑完毕后及时用塑胶纤维彩条布覆盖，而后用二层纤维毛毯严密盖实保温层。3、混凝土浇筑后，必须保持有足够的湿度，湿度不得小于5%。如果冬期干燥不能满足，采用混凝土养护剂或在中午温度高时浇水湿润，并有专人负责，该人员有混凝土班中落实，该人员必须有较强的责任心。并有测温度用测温器及湿度器和时测温及湿度，并且做好测温记录。五、落实人员分工齐管：1、在冬期施工阶段测温工作由潘小刚全面负责，在施工期间必须经常用121气象预报的气象情况及时转告气温变化情况，使项目部能正确掌握气温，合理安排生产工作，尽量避免强寒冷气温，减少工程中混凝土的受冻害的不利因素，及时做好测温记录，做好同条件试块和同条件养护工作。2、外加剂掺加量是否正确，也是关键的一事，对掺加外加剂人员由混凝土班安排，在项目部管理人员中由徐利光监管，主要对掺加人员必须计量正确，切勿漏加，告诉掺加人员对外加剂掺加的重要性，千万不能勿视，只有认真工作，才能确保全部混凝土抗冻性能全面体现，加强监管力度。3、有项目部在该方案经上级审批后，及时组织人员投入冬期施工的一切准备，加热水灶，保温的多处部位全面做好保温工作。同时对冬期施工期各项管理监督工作必须齐心合力，共同加强监管工作，在本方案中未尽内容，如明火审批，防火要求，平面布置等内容根据现场实际情况确定，对制度不完的地方按公司规章执行。六、冬期施工中质量保证措施及操作安全：1、在冬期施工的领导小组管理下，加强对原材料检验和监督，对不合格的材料拒绝收料，特别是砂、石子地方材料必须严管严检，禁止含泥量超标石子进场，砂的粗细要求必须符合级配单中要求，严格把好检验关。2、对定岗人员必须做好本职工作，在冬期施工阶段严格执行陕西省建筑工程冬期施工技术规程，及时做好针对性的技术交底工作，用书面资料记录各种施工环节，对各楼层的供水管应及时关闭管理。3、坚决贯彻执行公司提出的“安全生产，预防为主的方针”项目部安全员对班组在施工前进行各分项安全生产技术交底。在冬期施工中，脚手架脚手板上霜、雪、冰由专人扫除，脚手架上及时挂上安全标志，设置安全网，架子内栏杆，每个职工应及时发放劳动保护用品及安全用具。在铺设斜道时必须做好防滑条，保证施工人员的人身安全。七、砌体工程冬期施工要求：1、在冬期施工时，砌体工程必须做好防冻工作，在选择好砖质量的前提下，还应该注意做好砖的堆放要求，高度不能超过2米，及时做好防雨防冻覆盖工作。2、在砌体工程中，防冻砂浆是关键，砌体中所采用的砂浆内掺加LQFD防冻剂，无氯低碱防冻剂具有早强、减水、防冻引气，提高抗渗性等功能，在墙体中设置了6拉结筋，使用不含氯盐，对钢筋无锈蚀作用，在日常平均气温-5-10内使用该防冻剂具有较高的早期强度和较强的抗冻害能力，保证砌筑砂浆具有优良的技术性能，防冻剂的掺量按水泥的3%5%为宜。3、冬期施工对砖的湿润应特别注意，一般情况不用浇或在气温高于0时少量浇水，对砖上的灰尘用吹风或扫帚清理。4、在砌筑过程中，砂浆配合比计量应正确，砂浆配合比按试验室级配单实行，对防冻砂浆必须做好保温工作，在5以下气温时，一般要求采用40温热水搅拌，砌筑后的墙体及时做好落手清外，同时做好用纤维毛毯铺盖严密，充分做好保温工作。八、冬期钢筋施工要求1、在冬期施工中，影响钢筋力学性能的因素随着温度降低，热运动减弱，反映在力学性能方面为强度增高，塑性及韧性降低，脆性增加，这种性质称为金属的冷脆性或冷脆倾向直径大的钢筋比直径小的钢筋对缺口的敏感性及冷脆倾向大。2、钢筋焊接的影响，钢筋经焊接后，焊接接头区冶金组织变化且易产生缺陷引起韧性降以及焊接热循环过程中发生塑性应变所引起的热应变脆化，增加了冷脆倾向大。钢筋在搬运及加工等过程中，可能在钢筋表面造成缺陷，如刻痕，撞击，焊接缺陷等，由于缺陷的存在，易在钢筋缺陷部分产生应力集中，继而导致钢筋的脆断。3、在施工过程中实践表明，影响结构负温脆断的因素除材料和温度外，尚与结构构造与施工工艺密切相关。合理的结构构造和保证良好的施工质量是减少负温脆断的重要措施。在结构上应避免使钢筋产生严重的缺陷和出现缺口。在结构中分散配置，不应采用排筋密焊配筋。负温下使用的钢筋焊接接头，应优选取用闪光对焊接头，也可选用气压焊接头、电渣压力焊和电弧焊接头，在构造上应防止在接头处产生偏心受力状态。焊接时应严格防止产生过热、烧伤、咬肉和裂纹等缺陷。对在负温条件下使用的钢筋，施工过程中要加强管理和检验。九、冬期施工测温规定和要求1、测温工作在冬期施工中是极其重要的环节，施工中应极为重视，室外日平均气连续5d，稳定低于5时，混凝土结构工程应采取冬期施工措施，同时开始进行温度测量。2、施工测温范围是大气温度，水泥、水、砂子、石子等原材料温度，混凝土或砂浆棚室内及出罐入模，上墙温度。混凝土入模后初始温度和养护温度，测温人员应先了解施工区域内的分布情况及测温设点，开始测温前，要备齐必须的工具，用具、文具，为正常测温创造有利条件，主要工具用具有测温百页箱，规格不小于300mm300mm400mm，宜安装于建筑物10m以外，距地面高度约1.5m，通风条件较好的地方外表面刷白色油漆，测温计：测量大气温度和环境温度、采用玻璃液体温度计、温度计在使用前均应进行校验。三角旗：为表示测温孔的位置和偏号，需准备与测温孔数量相应的金属制的小三角旗，并在旗上编号。主要用具有闹钟、手电筒、文件夹、测温记录表，记录大气温度的小黑板等，测温布孔由项目部技术负责人指定位置后布孔。混凝土浇筑前，对测温人员认真交底与施工负责人联系落实工作要求。设孔要求在500平方米以内，布设8个孔，其中墙与楼板轴中设2个悬挑处2个，平板上2个，墙上2个。3、测温方法和要求：玻璃液体温度计的测温方法，测温人员工作前，应检查所需用具是否齐全，夜间测温还应带好电筒，混凝土浇筑后，立即把钢筋按入测孔位置并能形成深度适宜的测孔，混凝土终凝前拔出钢筋棍，插上标志测孔位置的三角旗。测温时，按测孔编号顺序进行，温度计插入测温孔后，用棉花或棉毡堵塞住孔口，留置在孔内35min，然后迅速从孔中取出，使温度计与视线成水平，仔细读数，并记入测温记录表，同时将测温孔用保温材料按原样覆盖好，把三角旗插入测孔内，测量大气温度，应使用最高最低温度计。使用方法是：U形水银柱左右两侧所指的温度读数不同，左侧蓝色浮动法码的下端所指的刻度为上次测温以后至此测温期间温度变化的最低点，即最低温度；右侧蓝色浮动法码的下端所指刻度为上次测温以后至此次测温期间温度变化的最高点，即最高温度。记录好大气温度和最高最低温度后，用磁铁将蓝色浮动法码的下端吸至水银柱两侧的顶点。测温次数、大气温度每昼夜3次。水泥、水、砂子、石子温度每工作班2次，混凝土入模、砂浆上墙温度每工作班2次，混凝土养护温度每工作班2次。测温工作必须认真尽责，所有测温记录必须归入技术档案，以备存查。在本冬期施工方案中，不能完善的方面参照冬期施工手册及西安市有关规定，尽心尽责做好各项工作才能保证工程的施工质量而努力。 编制人：杜国良 校核人：吴祥斌 中天建设集团第五建公司 住友大厦项目部二00三年十月十七日 .13.
