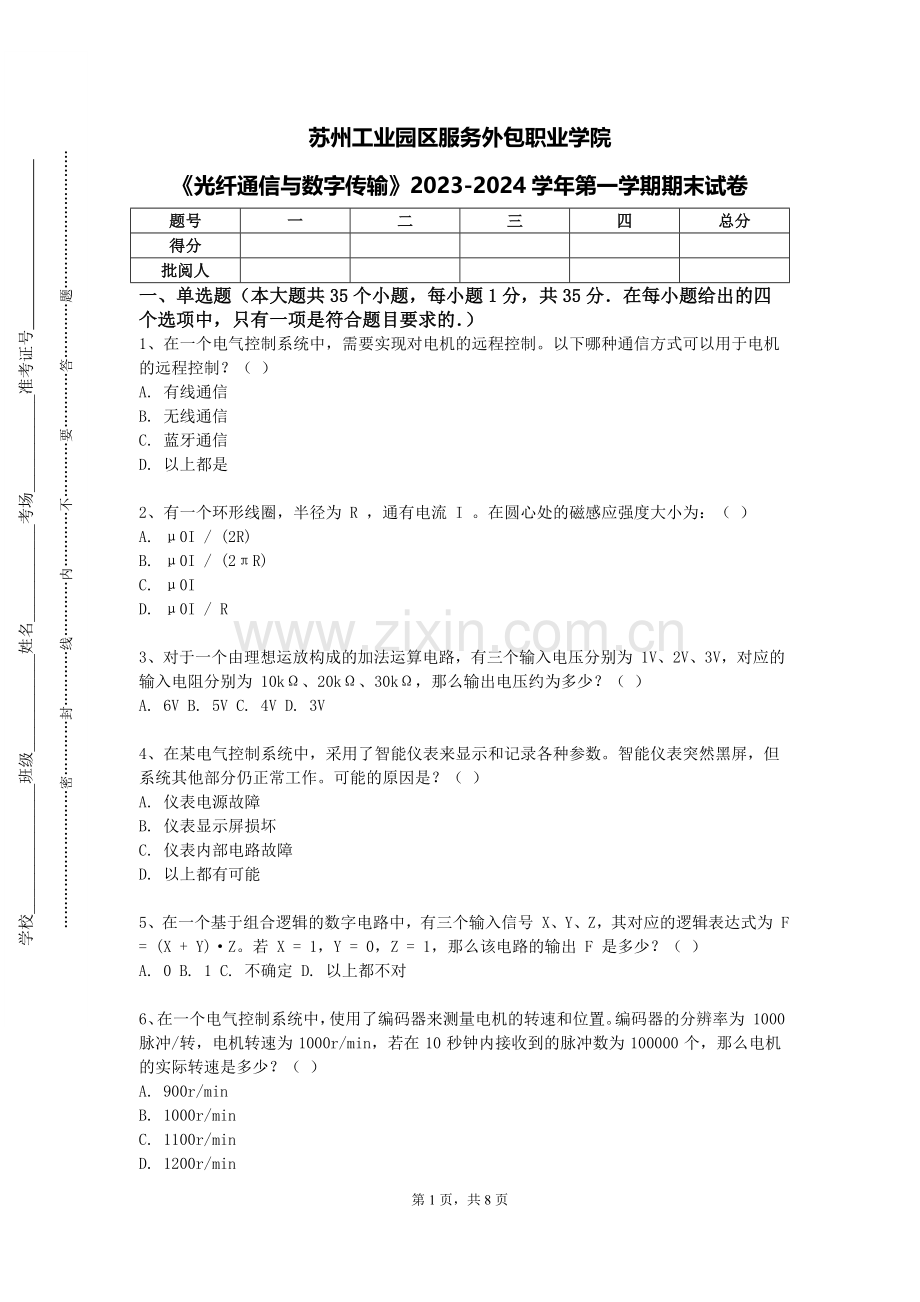

苏州工业园区服务外包职业学院
《光纤通信与数字传输》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共35个小题，每小题1分，共35分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电气控制系统中，需要实现对电机的远程控制。以下哪种通信方式可以用于电机的远程控制？（ ）
A. 有线通信
B. 无线通信
C. 蓝牙通信
D. 以上都是

2、有一个环形线圈，半径为 R ，通有电流 I 。在圆心处的磁感应强度大小为：（ ）
A. μ0I / (2R)
B. μ0I / (2πR)
C. μ0I
D. μ0I / R

3、对于一个由理想运放构成的加法运算电路，有三个输入电压分别为 1V、2V、3V，对应的输入电阻分别为 10kΩ、20kΩ、30kΩ，那么输出电压约为多少？（ ）
A. 6V B. 5V C. 4V D. 3V

4、在某电气控制系统中，采用了智能仪表来显示和记录各种参数。智能仪表突然黑屏，但系统其他部分仍正常工作。可能的原因是？（ ）
A. 仪表电源故障
B. 仪表显示屏损坏
C. 仪表内部电路故障
D. 以上都有可能

5、在一个基于组合逻辑的数字电路中，有三个输入信号 X、Y、Z，其对应的逻辑表达式为 F = (X + Y)·Z。若 X = 1，Y = 0，Z = 1，那么该电路的输出 F 是多少？（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

6、在一个电气控制系统中，使用了编码器来测量电机的转速和位置。编码器的分辨率为 1000 脉冲/转，电机转速为 1000r/min，若在 10 秒钟内接收到的脉冲数为 100000 个，那么电机的实际转速是多少？（ ）
A. 900r/min
B. 1000r/min
C. 1100r/min
D. 1200r/min

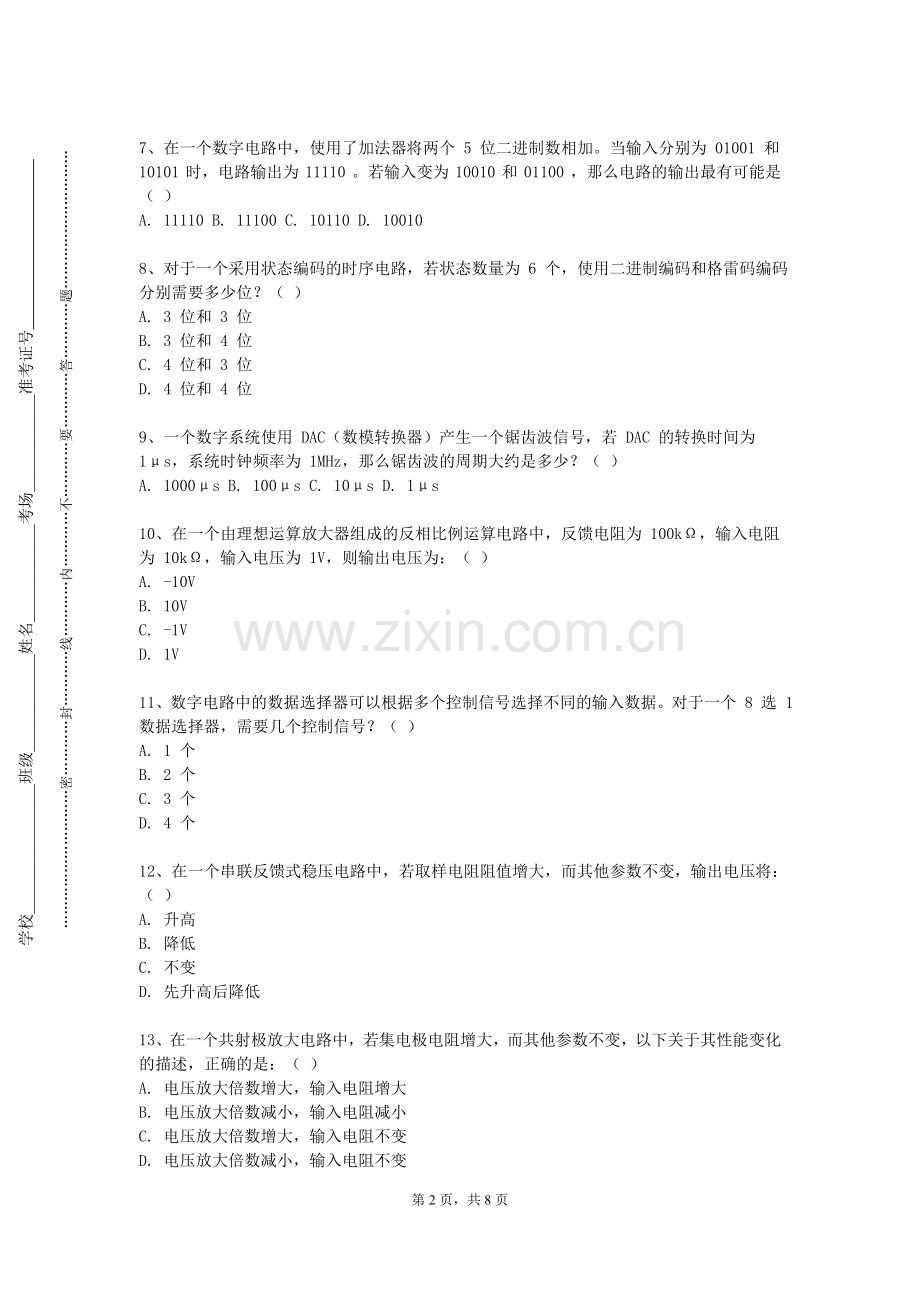

7、在一个数字电路中，使用了加法器将两个 5 位二进制数相加。当输入分别为 01001 和 10101 时，电路输出为 11110 。若输入变为 10010 和 01100 ，那么电路的输出最有可能是（ ）
A. 11110 B. 11100 C. 10110 D. 10010

8、对于一个采用状态编码的时序电路，若状态数量为 6 个，使用二进制编码和格雷码编码分别需要多少位？（ ）
A. 3 位和 3 位
B. 3 位和 4 位
C. 4 位和 3 位
D. 4 位和 4 位

9、一个数字系统使用 DAC（数模转换器）产生一个锯齿波信号，若 DAC 的转换时间为 1μs，系统时钟频率为 1MHz，那么锯齿波的周期大约是多少？（ ）
A. 1000μs B. 100μs C. 10μs D. 1μs

10、在一个由理想运算放大器组成的反相比例运算电路中，反馈电阻为 100kΩ，输入电阻为 10kΩ，输入电压为 1V，则输出电压为：（ ）
A. -10V
B. 10V
C. -1V
D. 1V

11、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 8 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

12、在一个串联反馈式稳压电路中，若取样电阻阻值增大，而其他参数不变，输出电压将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

13、在一个共射极放大电路中，若集电极电阻增大，而其他参数不变，以下关于其性能变化的描述，正确的是：（ ）
A. 电压放大倍数增大，输入电阻增大
B. 电压放大倍数减小，输入电阻减小
C. 电压放大倍数增大，输入电阻不变
D. 电压放大倍数减小，输入电阻不变

14、在一个数字信号处理系统中，需要对数字信号进行滤波和放大。以下哪种电路组合可以实现这个功能？（ ）
A. 加法器和比较器
B. 计数器和译码器
C. 滤波器和放大器
D. 编码器和解码器

15、在一个电气控制系统中，使用了一个电流互感器来测量大电流。电流互感器的变比为 100:5，测量仪表显示的电流为 2A，实际电流是多少？（ ）
A. 20A
B. 40A
C. 200A
D. 400A

16、对于一个 RC 桥式正弦波振荡电路，已知 R = 10kΩ，C = 0.01μF，若要起振，放大器的电压增益至少应为多少？（ ）
A. 1/3 B. 1/2 C. 3 D. 2

17、数字电路中的加法器可以通过不同的方式实现。对于一个行波进位加法器，它的主要缺点是什么？（ ）
A. 速度慢
B. 电路复杂
C. 功耗高
D. 占用空间大

18、在一个数字电子电路中，需要实现对数据的存储和读取。以下哪种集成电路可以实现这一功能？（ ）
A. 计数器
B. 译码器
C. 寄存器
D. 加法器

19、在一个电子设备的无线通信模块中，需要提高信号的接收灵敏度。以下哪个措施可以有效地提高信号接收灵敏度？（ ）
A. 增加天线的长度
B. 使用低噪声放大器
C. 优化接收电路的参数
D. 以上都是

20、有一个圆柱形电容器，内半径为 a ，外半径为 b ，长度为 L ，中间填充介质的介电常数为 ε 。电容器的电容为：（ ）
A. 2πεL / ln(b/a)
B.πεL / ln(b/a)
C. 2πεLε / ln(b/a)
D.πεLε / ln(b/a)

21、在一个多级放大电路中，前级的输出电阻为 1kΩ，后级的输入电阻为 10kΩ，若前级的开路电压增益为 50，后级的短路电流增益为 100，那么总的电压增益约为多少？（ ）
A. 500 B. 5000 C. 50000 D. 500000

22、在一个集成运放构成的窗口比较器中，有两个参考电压分别为3V和6V。当输入电压从0逐渐增加时，输出电压发生翻转的阈值电压分别约为多少？（ ）
A. 3V和6V
B. 1.5V和4.5V
C. 4.5V和1.5V
D. 6V和3V

23、在一个电气控制系统中，使用了一个光电编码器来测量电机的转速。若编码器的安装松动，会对测量结果产生什么影响？（ ）
A. 测量值偏小
B. 测量值偏大
C. 测量值不稳定
D. 测量值为零

24、某集成运放的开环增益为 100dB，共模抑制比为 80dB。若输入一个共模电压为 1V 的信号，差模电压为 10mV 的信号，请问输出电压约为多少？（ ）
A. 1V B. 10V C. 100V D. 1000V

25、某反馈放大电路，其开环增益为500，反馈系数为0.01。若要使闭环增益稳定在50，请问此反馈属于何种类型，且反馈深度约为多少？（ ）
A. 电压串联负反馈，11
B. 电压串联负反馈，10
C. 电流并联负反馈，11
D. 电流并联负反馈，10

26、在电动力学中，考虑一个无限长直导线，通有恒定电流。已知在距离导线为 r 处的磁感应强度为 B，若电流增大为原来的 2 倍，同时距离导线增大为原来的 3 倍，此时该处的磁感应强度变为：（ ）
A. 2B/9
B. 2B/3
C. 6B
D. 9B/2

27、考虑一个半径为 R 的均匀带电球体，电荷体密度为 ρ。若将球体的半径增大为原来的 2 倍，同时电荷体密度减小为原来的一半，球体外一点距离球心为 r 处的电场强度变为：（ ）
A. E/2
B. 2E
C. E/4
D. 4E

28、在一个电子电路的设计中，需要考虑电路的可靠性和稳定性。以下哪个措施可以有效地提高电路的可靠性和稳定性？（ ）
A. 使用高质量的电子元件
B. 进行充分的测试和验证
C. 合理设计电路的保护机制
D. 以上都是

29、在一个由与非门组成的数字电路中，已知输入信号 A = 1，B = 0，C = 1 ，经过一系列逻辑运算后，输出信号 Y 为 0。若将输入信号 B 改为 1 ，其他输入信号不变，那么此时输出信号 Y 最有可能是（ ）
A. 0 B. 1 C. 不确定 D. 以上都不对

30、对于一个采用同步清零方式的计数器，在计数过程中，若在清零信号有效时同时有计数脉冲输入，那么计数器的状态会怎样变化？（ ）
A. 立即清零 B. 完成当前计数后清零 C. 保持不变 D. 不确定

31、在一个串联型稳压电路中，调整管的压降为 3V，输出电压为 9V，负载电流为 100mA。若取样电阻的分压比为 0.1，那么基准电压约为多少？（ ）
A. 1V B. 1.2V C. 1.5V D. 2V

32、在一个交流电路中，电源的频率为 50Hz，电阻为 10Ω，电感为 0.1H，电容为 100μF。当电路处于串联谐振状态时，下列关于电路中电流和电压的描述，正确的是（ ）
A. 电流最大，电感和电容两端电压相等且为电源电压的 Q 倍
B. 电流最小，电感和电容两端电压相等且为电源电压的 Q 倍
C. 电流最大，电感和电容两端电压之和等于电源电压
D. 电流最小，电感和电容两端电压之和等于电源电压

33、在数字电路设计中，需要考虑电路的功耗和面积之间的平衡。以下哪种方法可以在一定程度上实现这种平衡？（ ）
A. 选择低功耗的逻辑门
B. 优化电路的布局和布线
C. 减少电路的功能
D. 以上都是

34、在一个电力系统中，需要对电力设备进行绝缘配合。以下哪个因素不是影响绝缘配合的主要因素？（ ）
A. 设备的额定电压
B. 设备的使用环境
C. 设备的安装方式
D. 设备的绝缘水平

35、在一个数字信号处理系统中，需要对数字信号进行滤波和变换。以下哪种算法通常被用于数字滤波？（ ）
A. 傅里叶变换
B. 拉普拉斯变换
C. 离散傅里叶变换
D. 齐次变换

二、多选题（本大题共10小题，每小题2分，共20分．有多个选项是符合题目要求的．）
1、电力系统中的电力市场监管内容包括（ ）
A. 市场准入监管
B. 价格监管需要考虑的因素有（ ）
A. 输送功率
B. 输送距离
C. 投资成本
D. 环境影响

2、在研究电磁场的对称性时，以下哪些是常见的对称操作（ ）
A. 平移 B. 旋转 C. 反射 D. 时间反演

3、在 RC 低通滤波器中，以下哪些参数会影响其滤波效果？（ ）
A. 电阻值 B. 电容值 C. 输入信号的频率 D. 输出信号的幅度

4、在电源滤波电路中，以下哪些元件可以用于滤波？（ ）
A. 电容 B. 电感 C. 电阻 D. 二极管

5、在工厂的电气安全管理中，以下哪些措施是必要的？（ ）
A. 建立安全管理制度
B. 进行安全教育培训
C. 定期进行安全检查
D. 配备必要的安全防护设备

6、以下关于电力系统中的直流输电的优点，正确的有（ ）
A. 输电距离不受限制
B. 不存在无功功率问题
C. 可以实现非同步联网
D. 线路损耗小

7、在 PLC 的输入接口电路中，常见的输入信号类型有哪些？
A. 直流输入
B. 交流输入
C. 脉冲输入
D. 模拟量输入

8、对于数字电路中的加法器，以下描述正确的是（ ）
A. 可以实现二进制数的相加
B. 有半加器和全加器之分
C. 可以通过级联实现多位加法
D. 其速度和位数有关

9、对于数字电路中的三态门，以下哪些描述是准确的？（ ）
A. 有高电平、低电平、高阻态三种输出状态 B. 常用于总线传输 C. 可以实现多个设备的连接 D. 控制端决定输出状态

10、在电力系统的防雷保护中，以下哪些措施可以有效防止雷击？（ ）
A. 安装避雷针
B. 安装避雷器
C. 做好接地装置
D. 提高设备的绝缘水平

三、简答题（本大题共3个小题，共15分)
1、（本题5分）阐述触发器（如 D 触发器、JK 触发器、T 触发器）的工作特性和触发方式。

2、（本题5分）推导时谐电磁波在无界空间中的传播方程。

3、（本题5分）简述时序逻辑电路中的同步清零和异步清零的区别。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）在一个大型商业建筑的电气工程设计中，照明系统存在照度不均匀、能耗过高的问题。同时，插座布局不合理，导致部分区域用电不便。请分析这些问题产生的原因，结合建筑的功能需求和节能要求，提出优化照明和插座系统的设计方案。

2、（本题10分）一个数据中心的电气系统需要进行升级改造，以满足不断增长的业务需求。数据中心的电气设备包括 UPS、服务器电源等。请分析升级改造的需求，并提出具体的改造方案，以确保数据中心的稳定运行。

3、（本题10分）一个太阳能光伏发电系统的输出功率受到天气条件和阴影遮挡的影响较大。请详细分析这些因素对系统性能的影响机制，如光照强度变化、温度效应、遮挡导致的失配等，并研究提高光伏发电系统在复杂环境下效率的方法，如优化组件布局、采用最大功率点跟踪技术等。

第8页，共8页
