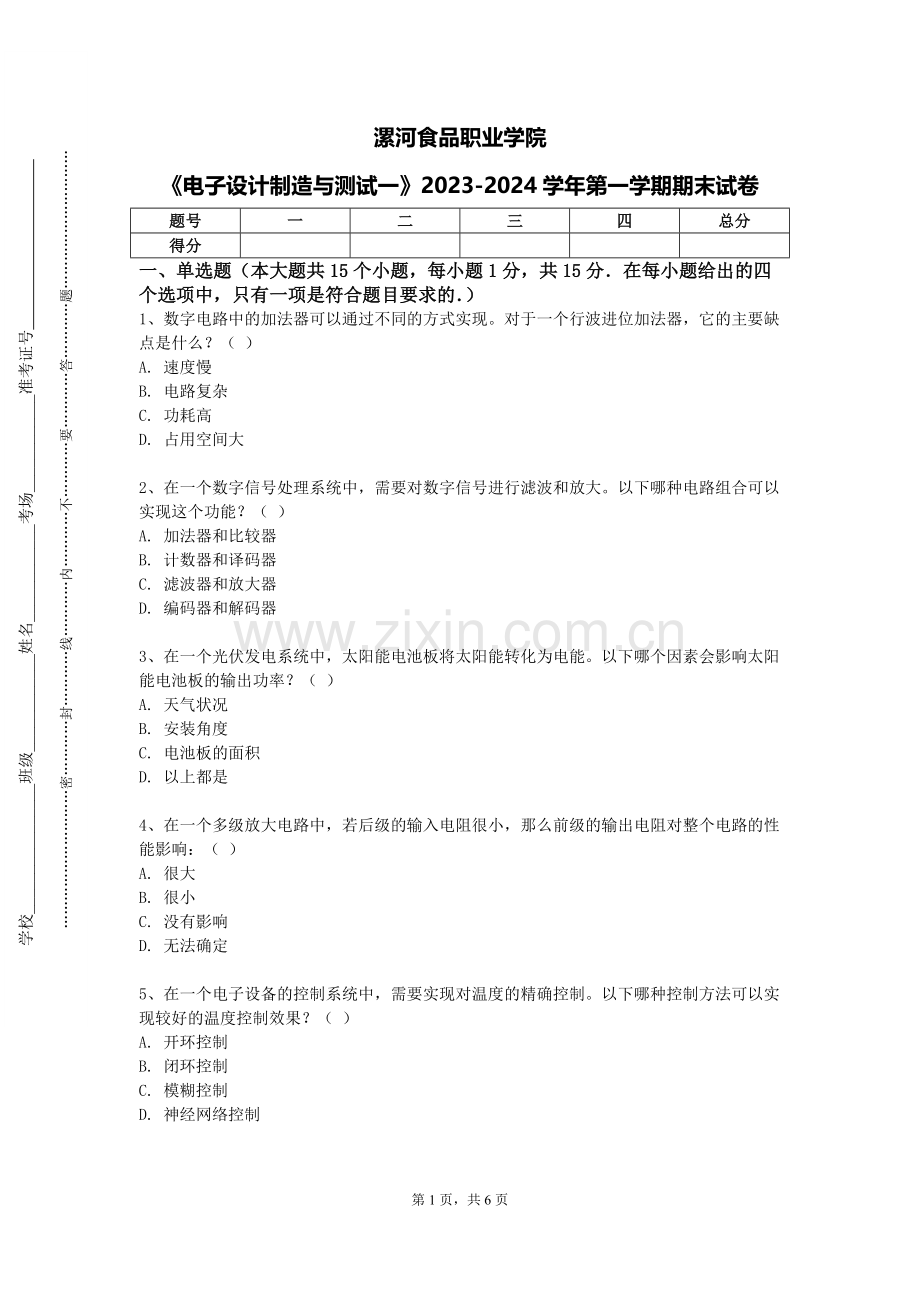

漯河食品职业学院
《电子设计制造与测试一》2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、数字电路中的加法器可以通过不同的方式实现。对于一个行波进位加法器，它的主要缺点是什么？（ ）
A. 速度慢
B. 电路复杂
C. 功耗高
D. 占用空间大

2、在一个数字信号处理系统中，需要对数字信号进行滤波和放大。以下哪种电路组合可以实现这个功能？（ ）
A. 加法器和比较器
B. 计数器和译码器
C. 滤波器和放大器
D. 编码器和解码器

3、在一个光伏发电系统中，太阳能电池板将太阳能转化为电能。以下哪个因素会影响太阳能电池板的输出功率？（ ）
A. 天气状况
B. 安装角度
C. 电池板的面积
D. 以上都是

4、在一个多级放大电路中，若后级的输入电阻很小，那么前级的输出电阻对整个电路的性能影响：（ ）
A. 很大
B. 很小
C. 没有影响
D. 无法确定

5、在一个电子设备的控制系统中，需要实现对温度的精确控制。以下哪种控制方法可以实现较好的温度控制效果？（ ）
A. 开环控制
B. 闭环控制
C. 模糊控制
D. 神经网络控制

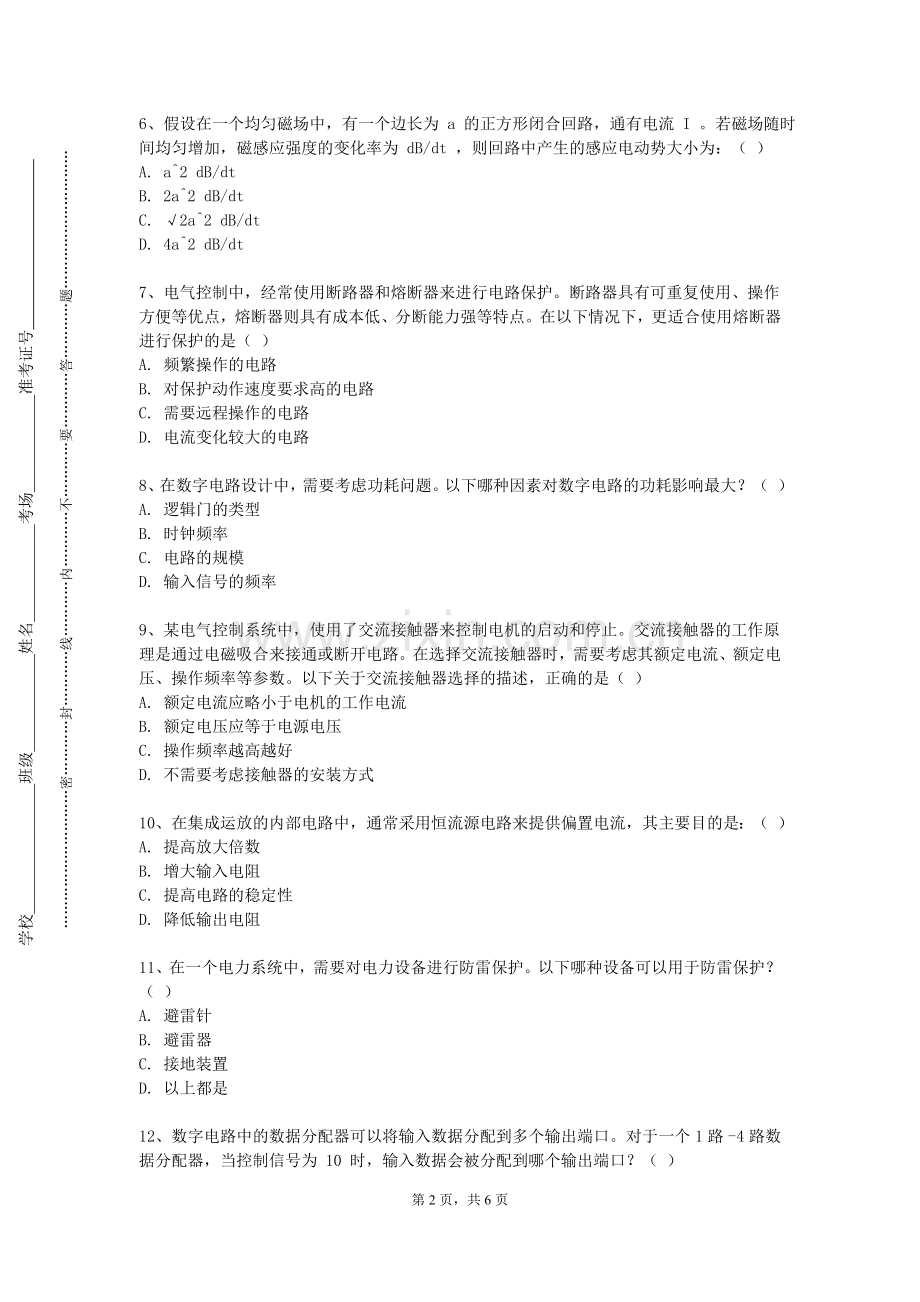

6、假设在一个均匀磁场中，有一个边长为 a 的正方形闭合回路，通有电流 I 。若磁场随时间均匀增加，磁感应强度的变化率为 dB/dt ，则回路中产生的感应电动势大小为：（ ）
A. a^2 dB/dt
B. 2a^2 dB/dt
C. √2a^2 dB/dt
D. 4a^2 dB/dt

7、电气控制中，经常使用断路器和熔断器来进行电路保护。断路器具有可重复使用、操作方便等优点，熔断器则具有成本低、分断能力强等特点。在以下情况下，更适合使用熔断器进行保护的是（ ）
A. 频繁操作的电路
B. 对保护动作速度要求高的电路
C. 需要远程操作的电路
D. 电流变化较大的电路

8、在数字电路设计中，需要考虑功耗问题。以下哪种因素对数字电路的功耗影响最大？（ ）
A. 逻辑门的类型
B. 时钟频率
C. 电路的规模
D. 输入信号的频率

9、某电气控制系统中，使用了交流接触器来控制电机的启动和停止。交流接触器的工作原理是通过电磁吸合来接通或断开电路。在选择交流接触器时，需要考虑其额定电流、额定电压、操作频率等参数。以下关于交流接触器选择的描述，正确的是（ ）
A. 额定电流应略小于电机的工作电流
B. 额定电压应等于电源电压
C. 操作频率越高越好
D. 不需要考虑接触器的安装方式

10、在集成运放的内部电路中，通常采用恒流源电路来提供偏置电流，其主要目的是：（ ）
A. 提高放大倍数
B. 增大输入电阻
C. 提高电路的稳定性
D. 降低输出电阻

11、在一个电力系统中，需要对电力设备进行防雷保护。以下哪种设备可以用于防雷保护？（ ）
A. 避雷针
B. 避雷器
C. 接地装置
D. 以上都是

12、数字电路中的数据分配器可以将输入数据分配到多个输出端口。对于一个 1 路 -4 路数据分配器，当控制信号为 10 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第三个输出端口
D. 第四个输出端口

13、有一个半径为 R 的导体球，带有电荷量 Q ，其周围充满了相对介电常数为 εr 的均匀介质。则球外一点距离球心为 r （r > R ）处的电势为：（ ）
A. Q / (4πεr)
B. Q / (4πεrεr)
C. Q / (4πε0r)
D. Q / (4πε0rεr)

14、在一个电气控制系统中，使用了触摸屏作为人机交互界面。操作人员可以通过触摸屏输入控制指令、查看系统运行状态和参数。触摸屏与控制器通过通信协议进行数据交换。关于这种触摸屏人机交互方式，以下描述错误的是（ ）
A. 操作直观方便
B. 界面可定制性强
C. 通信速度快，实时性好
D. 对操作人员的技术要求高

15、已知一个数字电路的传播延迟时间为 10ns，若该电路中包含 5 级相同的逻辑门，那么总的延迟时间大约是多少？（ ）
A. 10ns B. 50ns C. 100ns D. 500ns

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、直流调速系统中，反馈环节的作用包括哪些？
A. 稳定转速
B. 改善动态性能
C. 提高精度
D. 扩大调速范围

2、在数字电路的可靠性设计中，需要注意（ ）
A. 减少噪声的影响
B. 提高电源的稳定性
C. 进行电磁兼容性设计
D. 增加备份电路

3、在电子电路的可靠性增长试验中，以下哪些步骤是常见的？（ ）
A. 故障分析
B. 改进设计
C. 再试验
D. 数据评估

4、在电力系统的规划和设计中，以下哪些因素需要考虑新能源的接入？（ ）
A. 新能源的出力特性
B. 新能源的接入位置
C. 新能源对电网稳定性的影响
D. 新能源的发电成本

5、在直流电源的设计中，以下哪些因素会影响输出电压的纹波？（ ）
A. 滤波电容的大小 B. 负载电流的变化 C. 整流二极管的特性 D. 变压器的参数

6、在工厂的电气自动化系统中，以下哪些设备可以实现数据采集和监控？（ ）
A. 传感器
B. 变送器
C. 数据采集卡
D. 监控软件

7、以下关于电力系统中的黑启动的描述，正确的有（ ）
A. 是系统全停后的恢复过程
B. 需要选择合适的启动电源
C. 恢复步骤有严格的顺序
D. 可以快速恢复系统供电

8、对于磁场中的安培环路定理，以下理解正确的是（ ）
A. 闭合回路中的电流与磁场的环流有关 B. 磁场是有旋场 C. 适用于任何闭合回路 D. 可以用来计算磁场的强度

9、对于电动力学中的边值问题，以下处理方法有效的有（ ）
A. 分离变量法 B. 镜像法 C. 格林函数法 D. 数值计算方法

10、在集成电路的封装形式中，以下哪些类型是常见的？（ ）
A. DIP
B. SOP
C. QFP
D. BGA

11、以下属于电力系统通信方式的有（ ）
A. 光纤通信
B. 微波通信
C. 卫星通信
D. 电力线载波通信

12、在数字电路的故障诊断中，常用的方法包括（ ）
A. 观察法
B. 测量法
C. 替换法
D. 仿真法

13、对于电子电路的调试，以下哪些工具是常用的？（ ）
A. 示波器
B. 逻辑分析仪
C. 频谱分析仪
D. 信号源

14、在正弦波振荡器的设计中，以下哪些条件是必须满足的？（ ）
A. 起振条件 B. 平衡条件 C. 稳定条件 D. 选频网络的品质因数足够高

15、以下哪些是电气控制系统中的转换开关？
A. 万能转换开关
B. 组合开关
C. 凸轮开关
D. 闸刀开关

三、简答题（本大题共5个小题，共25分)
1、（本题5分）说明电气控制系统中热继电器的工作原理及整定方法。

2、（本题5分）阐述电磁波在大气中的传播衰减机制。

3、（本题5分）解释在数字电路中如何进行数字信号的中值滤波器设计。

4、（本题5分）解释电气控制系统中变压器的作用和类型。

5、（本题5分）阐述电气控制中变频调速的原理和优点。

四、分析题（本大题共3个小题，共30分)
1、（本题10分）一个工业园区的电气设备在运行过程中经常出现接地故障。分析可能的原因，如设备绝缘损坏、接地系统不良等，并提出解决办法。

2、（本题10分）一个电动汽车的无线充电技术需要实现高效、安全的充电。请分析无线充电技术的原理和关键技术，包括电磁感应、谐振耦合、功率传输等方面，并说明在实际应用中应注意的问题。

3、（本题10分）一个数据中心的电气系统需要进行热管理。请分析可以采取哪些措施来实现数据中心的热管理，如空调系统优化、服务器散热设计、热通道/冷通道布局等。
