民办安徽旅游职业学院《数字逻辑电路综合》
2023-2024学年第一学期期末试卷

院(系)_______ 班级_______ 学号_______ 姓名_______

题号
一
二
三
四
总分
得分

一、单选题（本大题共15个小题，每小题1分，共15分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个模拟电子电路中，需要对微弱的信号进行放大。以下哪种放大器具有较高的输入阻抗和较低的输出阻抗？（ ）
A. 共射极放大器
B. 共基极放大器
C. 共集电极放大器
D. 差分放大器

2、一个数字系统使用 8 - 3 线优先编码器对 8 个输入信号进行编码，若输入信号 I7 为有效低电平，其他输入为高电平，那么输出的编码是多少？（ ）
A. 111 B. 000 C. 110 D. 011

3、某电气控制系统中，使用了交流接触器来控制电机的启动和停止。交流接触器的工作原理是通过电磁吸合来接通或断开电路。在选择交流接触器时，需要考虑其额定电流、额定电压、操作频率等参数。以下关于交流接触器选择的描述，正确的是（ ）
A. 额定电流应略小于电机的工作电流
B. 额定电压应等于电源电压
C. 操作频率越高越好
D. 不需要考虑接触器的安装方式

4、某数字电路用于将格雷码 1101 转换为二进制码，转换后的二进制码最有可能是（ ）
A. 1010 B. 1001 C. 1100 D. 1011

5、在一个电力系统中，需要对电力设备进行绝缘配合。以下哪个因素不是影响绝缘配合的主要因素？（ ）
A. 设备的额定电压
B. 设备的使用环境
C. 设备的安装方式
D. 设备的绝缘水平

6、已知一个集成稳压器的输入电压为 18V，输出电压为 12V，最大输出电流为 1.5A。若负载电阻为 10Ω，请问该稳压器是否能正常工作？（ ）
A. 能，输出功率足够
B. 能，输出电流未超过最大值

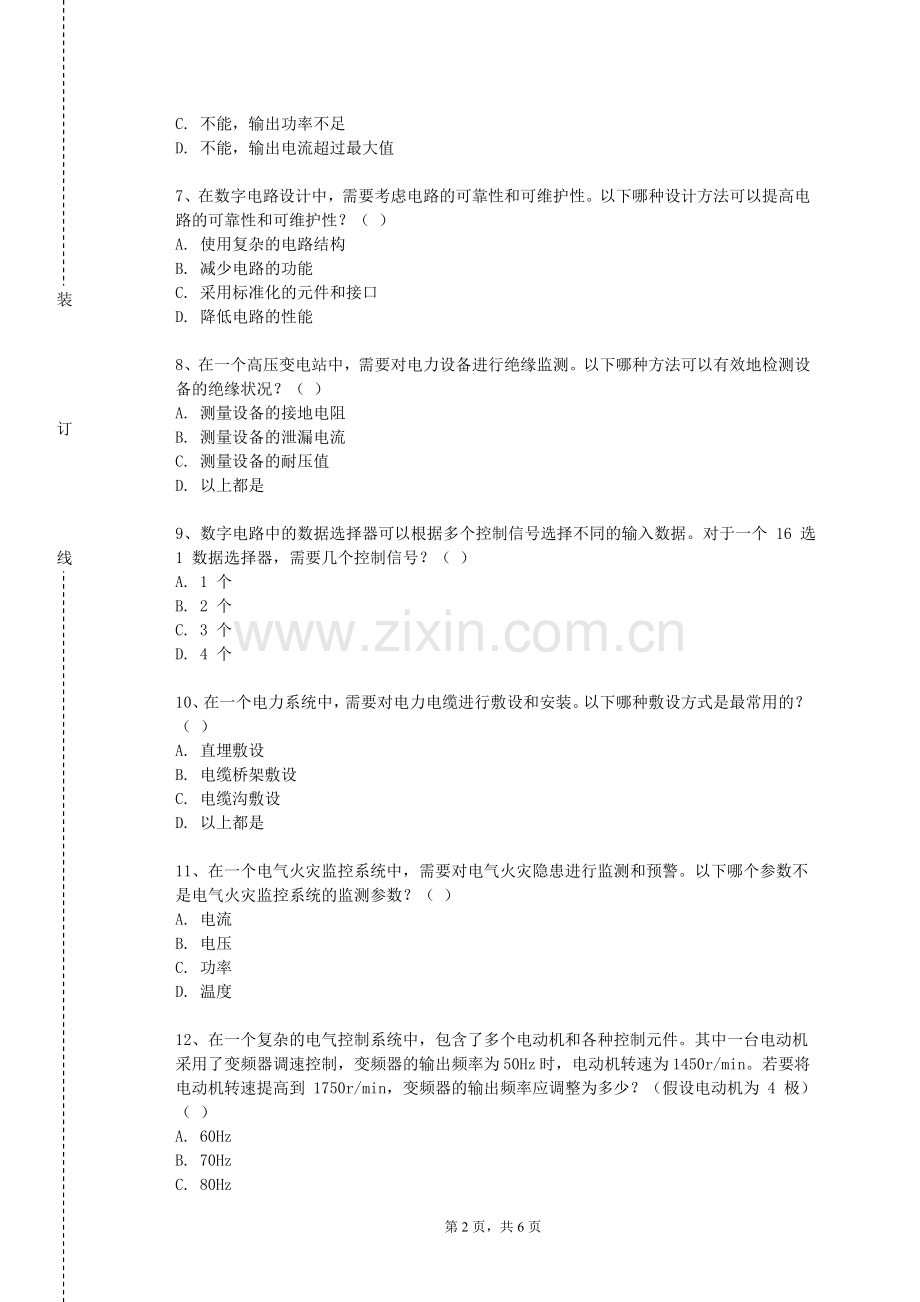

C. 不能，输出功率不足
D. 不能，输出电流超过最大值

7、在数字电路设计中，需要考虑电路的可靠性和可维护性。以下哪种设计方法可以提高电路的可靠性和可维护性？（ ）
A. 使用复杂的电路结构
B. 减少电路的功能
C. 采用标准化的元件和接口
D. 降低电路的性能

8、在一个高压变电站中，需要对电力设备进行绝缘监测。以下哪种方法可以有效地检测设备的绝缘状况？（ ）
A. 测量设备的接地电阻
B. 测量设备的泄漏电流
C. 测量设备的耐压值
D. 以上都是

9、数字电路中的数据选择器可以根据多个控制信号选择不同的输入数据。对于一个 16 选 1 数据选择器，需要几个控制信号？（ ）
A. 1 个
B. 2 个
C. 3 个
D. 4 个

10、在一个电力系统中，需要对电力电缆进行敷设和安装。以下哪种敷设方式是最常用的？（ ）
A. 直埋敷设
B. 电缆桥架敷设
C. 电缆沟敷设
D. 以上都是

11、在一个电气火灾监控系统中，需要对电气火灾隐患进行监测和预警。以下哪个参数不是电气火灾监控系统的监测参数？（ ）
A. 电流
B. 电压
C. 功率
D. 温度

12、在一个复杂的电气控制系统中，包含了多个电动机和各种控制元件。其中一台电动机采用了变频器调速控制，变频器的输出频率为 50Hz 时，电动机转速为 1450r/min。若要将电动机转速提高到 1750r/min，变频器的输出频率应调整为多少？（假设电动机为 4 极）（ ）
A. 60Hz
B. 70Hz
C. 80Hz
D. 90Hz

13、有一个配电网，采用环网结构供电，并配置了分段开关和联络开关。当某一段线路发生故障时，下列关于故障隔离和恢复供电的操作，正确的是（ ）
A. 先断开故障段两侧的分段开关，再合上联络开关
B. 先合上联络开关，再断开故障段两侧的分段开关
C. 同时断开故障段两侧的分段开关和联络开关
D. 只断开故障段一侧的分段开关，然后合上联络开关

14、对于一个由三极管构成的分压式偏置共射放大电路，已知电源电压VCC = 18V，基极电阻RB1 = 60kΩ，RB2 = 20kΩ，集电极电阻RC = 3kΩ，发射极电阻RE = 1.5kΩ，三极管的β = 80。假设三极管处于放大状态，请问基极电流IB约为多少？（ ）
A. 40μA B. 50μA C. 60μA D. 70μA

15、在一个集成运放构成的正弦波振荡电路中，若要增大振荡频率，可以：（ ）
A. 增大选频网络的电容
B. 增大选频网络的电感
C. 减小选频网络的电阻
D. 减小选频网络的电容

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在电力系统的规划和设计中，以下哪些因素需要考虑新能源的接入？（ ）
A. 新能源的出力特性
B. 新能源的接入位置
C. 新能源对电网稳定性的影响
D. 新能源的发电成本

2、以下关于磁场的能量和能量密度，表述正确的有（ ）
A. 磁场具有能量 B. 能量密度与磁场强度的平方成正比 C. 可以通过积分计算磁场的总能量 D. 能量只存在于有电流的区域

3、在放大器的稳定性分析中，以下哪些方法可以提高稳定性？（ ）
A. 减小反馈深度 B. 补偿电容 C. 降低增益 D. 改变电路结构

4、对于电动力学中的超导现象，以下描述恰当的有（ ）
A. 电阻为零 B. 内部磁场为零 C. 存在临界温度和临界磁场 D. 电流密度无限大

5、对于电动力学中的磁滞现象，以下表述准确的有（ ）
A. 与磁化历史有关 B. 导致磁场和磁感应强度的非线性关系 C. 存在磁滞回线 D. 只在软磁材料中出现

6、在 PLC 编程中，常用的逻辑运算指令有哪些？
A. 与运算
B. 或运算
C. 非运算
D. 异或运算

7、以下关于电力系统中的新能源发电的特点，正确的有（ ）
A. 随机性
B. 间歇性
C. 不可控性
D. 环保性

8、在工厂的电气安全管理中，以下哪些措施是必要的？（ ）
A. 建立安全管理制度
B. 进行安全教育培训
C. 定期进行安全检查
D. 配备必要的安全防护设备

9、电力系统中的电能质量指标包括（ ）
A. 电压偏差
B. 频率偏差
C. 谐波含量
D. 三相电压不平衡度

10、以下关于数字电路中的数字模拟转换（DAC），哪些描述是准确的？（ ）
A. 将数字信号转换为模拟信号 B. 有多种转换方式 C. 性能指标包括线性度和单调性 D. 常用于音频和视频处理

11、关于功率放大电路，以下哪些特点是正确的？（ ）
A. 输出功率大
B. 效率高
C. 非线性失真小
D. 工作在大信号状态

12、在电力系统的经济运行中，需要考虑的成本有（ ）
A. 发电成本
B. 输电成本
C. 配电成本
D. 停电损失成本

13、在有源滤波器的设计中，以下哪些类型是常见的？（ ）
A. 低通滤波器 B. 高通滤波器 C. 带通滤波器 D. 带阻滤波器

14、以下属于智能电网的特点的是（ ）
A. 自愈能力
B. 兼容性
C. 优化资产利用
D. 互动性

15、在电力系统的规划中，以下哪些因素会影响线路的选型？（ ）
A. 输送容量
B. 线路长度
C. 环境条件
D. 投资成本

三、简答题（本大题共5个小题，共25分)
1、（本题5分）计算单相桥式整流电容滤波电路在给定输入电压和负载条件下的输出电压平均值。

2、（本题5分）简述电力系统中高压输电的优点有哪些？

3、（本题5分）阐述电磁波在谐振腔中的模式和频率特性。

4、（本题5分）简述电气控制系统中电抗器的作用。

5、（本题5分）在电力系统中，什么是电力系统的可靠性评估？其指标有哪些？

四、分析题（本大题共3个小题，共30分)
1、（本题10分）某城市的轨道交通系统中，牵引供电系统出现了电压波动和电能质量问题，影响了列车的正常运行。请分析产生这些问题的原因，可能是列车频繁启停、谐波注入、无功需求变化等，并提出改善牵引供电系统性能的技术措施，如安装动态无功补偿装置、滤波器、优化列车控制策略等。

2、（本题10分）一个商场的电气安全监控系统在运行中未能及时发现电气安全隐患。分析原因，如传感器故障、系统设置不合理等，并提出改进方案。

3、（本题10分）一个船舶的电力系统在航行中遭遇恶劣海况，出现了较大的电压和频率波动。请分析这种情况下电力系统的稳定性问题，包括发电机的动态响应、负载的变化特性等，并提出相应的应对措施，如增强调速和调压能力、优化负载管理等。
