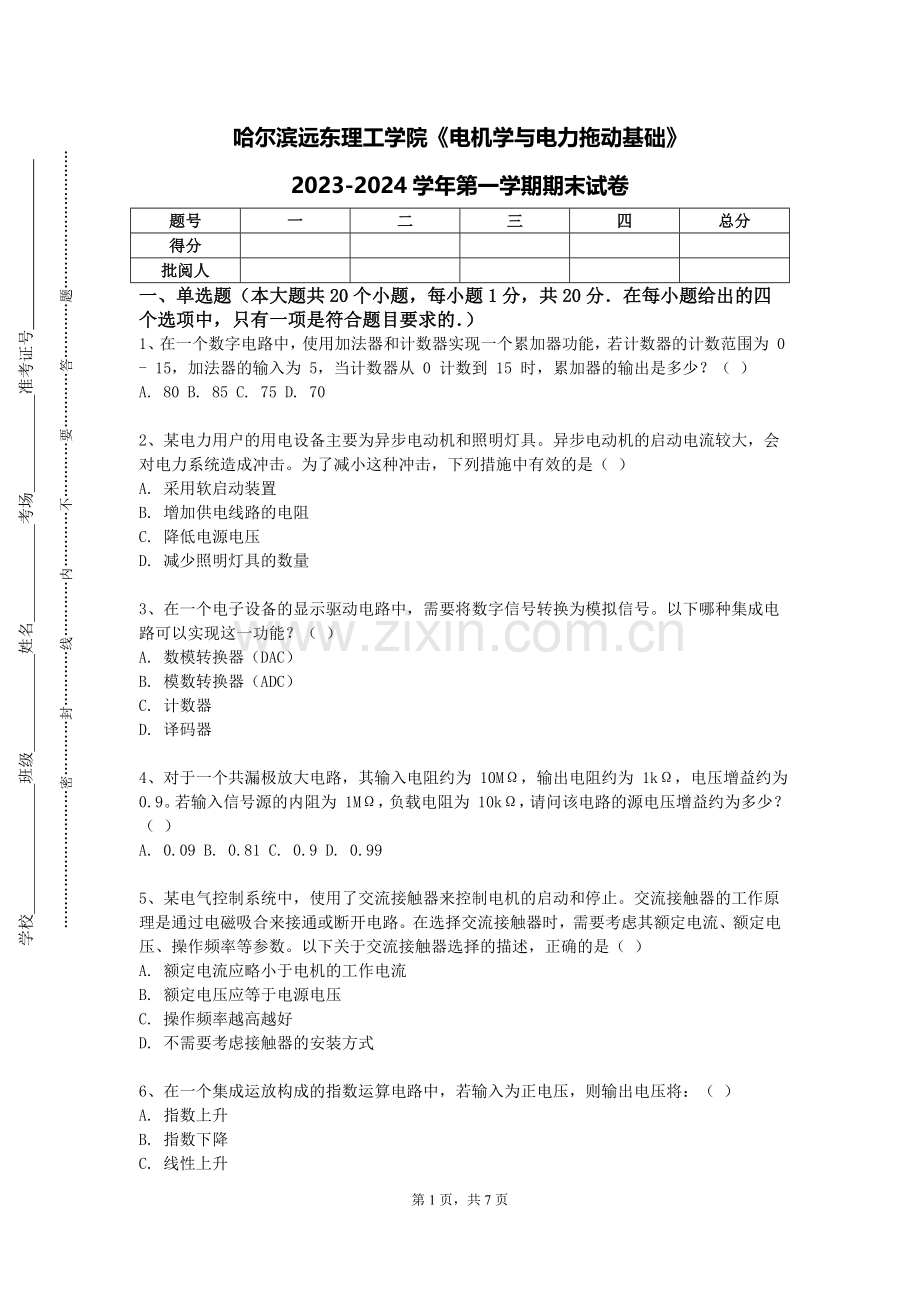

哈尔滨远东理工学院《电机学与电力拖动基础》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

批阅人

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个数字电路中，使用加法器和计数器实现一个累加器功能，若计数器的计数范围为 0 - 15，加法器的输入为 5，当计数器从 0 计数到 15 时，累加器的输出是多少？（ ）
A. 80 B. 85 C. 75 D. 70

2、某电力用户的用电设备主要为异步电动机和照明灯具。异步电动机的启动电流较大，会对电力系统造成冲击。为了减小这种冲击，下列措施中有效的是（ ）
A. 采用软启动装置
B. 增加供电线路的电阻
C. 降低电源电压
D. 减少照明灯具的数量

3、在一个电子设备的显示驱动电路中，需要将数字信号转换为模拟信号。以下哪种集成电路可以实现这一功能？（ ）
A. 数模转换器（DAC）
B. 模数转换器（ADC）
C. 计数器
D. 译码器

4、对于一个共漏极放大电路，其输入电阻约为 10MΩ，输出电阻约为 1kΩ，电压增益约为 0.9。若输入信号源的内阻为 1MΩ，负载电阻为 10kΩ，请问该电路的源电压增益约为多少？（ ）
A. 0.09 B. 0.81 C. 0.9 D. 0.99

5、某电气控制系统中，使用了交流接触器来控制电机的启动和停止。交流接触器的工作原理是通过电磁吸合来接通或断开电路。在选择交流接触器时，需要考虑其额定电流、额定电压、操作频率等参数。以下关于交流接触器选择的描述，正确的是（ ）
A. 额定电流应略小于电机的工作电流
B. 额定电压应等于电源电压
C. 操作频率越高越好
D. 不需要考虑接触器的安装方式

6、在一个集成运放构成的指数运算电路中，若输入为正电压，则输出电压将：（ ）
A. 指数上升
B. 指数下降
C. 线性上升
D. 线性下降

7、数字电路中的数据分配器可以将输入数据分配到多个输出端口。对于一个 1 路 -4 路数据分配器，当控制信号为 10 时，输入数据会被分配到哪个输出端口？（ ）
A. 第一个输出端口
B. 第二个输出端口
C. 第三个输出端口
D. 第四个输出端口

8、在一个电气控制系统中，有一台三相异步电动机，其额定功率为 10kW，额定电压为 380V，额定电流为 20A。现采用星三角降压启动方式，启动时电动机绕组接成星形，启动电流为直接启动电流的 1/3。那么直接启动时的电流大约是多少？（ ）
A. 20A
B. 40A
C. 60A
D. 80A

9、假设在一个均匀磁场中，有一个边长为 a 的正方形闭合回路，通有电流 I 。若磁场随时间均匀增加，磁感应强度的变化率为 dB/dt ，则回路中产生的感应电动势大小为：（ ）
A. a^2 dB/dt
B. 2a^2 dB/dt
C. √2a^2 dB/dt
D. 4a^2 dB/dt

10、在一个电子设备的电源电路中，需要提供稳定的直流电压。以下哪种稳压电路具有较好的稳压性能？（ ）
A. 线性稳压电路
B. 开关稳压电路
C. 集成稳压电路
D. 以上都是

11、在一个多级放大电路中，前级的输出电阻为2kΩ，后级的输入电阻为10kΩ，前级的开路电压增益为60，后级的短路电流增益为120。那么总的电压增益约为多少？（ ）
A. 720 B. 7200 C. 72000 D. 720000

12、在一个自动化生产线上，电气控制系统需要与其他自动化设备进行通信，实现协同工作。常用的通信方式有现场总线、工业以太网等。现场总线具有实时性好、可靠性高的特点，但传输距离有限；工业以太网则传输速度快、扩展性强，但实时性稍逊。以下关于通信方式选择的考虑，正确的是（ ）
A. 对实时性要求高的系统应选择工业以太网
B. 传输距离远时应选择现场总线
C. 系统规模大、扩展性要求高时应选择工业以太网
D. 成本是选择通信方式的唯一因素

13、在一个电力系统中，需要对电力设备进行检修和维护。以下哪个项目不属于电力设备检修的内容？（ ）
A. 设备的清洁和保养
B. 设备的故障排除
C. 设备的升级和改造
D. 设备的报废处理

14、在一个电气控制系统中，需要实现对电机的远程控制。以下哪种通信方式可以用于电机的远程控制？（ ）
A. 有线通信
B. 无线通信
C. 蓝牙通信
D. 以上都是

15、在一个电子设备的电源电路中，需要防止电源反接。以下哪种电子元件可以用于防止电源反接？（ ）
A. 二极管
B. 保险丝
C. 继电器
D. 三极管

16、在一个模拟电子电路中，需要对微弱的信号进行放大。以下哪种放大器具有较高的输入阻抗和较低的输出阻抗？（ ）
A. 共射极放大器
B. 共基极放大器
C. 共集电极放大器
D. 差分放大器

17、数字电路中的加法器是一种重要的运算电路。对于一个 4 位二进制加法器，当两个输入均为最大二进制数时，输出结果是什么？（ ）
A. 0000
B. 1111
C. 10000
D. 溢出

18、在一个电气设备的控制系统中，需要对多个输入信号进行逻辑处理。可以使用逻辑门电路，如与门、或门、非门等，来实现这些逻辑功能。逻辑门电路的输入和输出只有高电平和低电平两种状态。以下关于逻辑门电路的描述，正确的是（ ）
A. 与门的输出只有在所有输入都为高电平时才为高电平
B. 或门的输出只要有一个输入为高电平就为高电平
C. 非门的输出与输入总是相反
D. 以上都是

19、某电气控制系统用于控制电梯的运行，电梯的上升和下降由电动机通过曳引轮和钢丝绳实现。若电动机的制动装置出现故障，无法正常制动，在电梯满载上升时突然断电，会发生什么危险情况？（ ）
A. 电梯缓慢下降
B. 电梯急速下降
C. 电梯停在原处
D. 电梯上升到顶部

20、在一个电力系统中，需要对高压设备进行耐压试验。以下哪种试验方法是最常用的？（ ）
A. 交流耐压试验
B. 直流耐压试验
C. 冲击耐压试验
D. 以上都是

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在电力系统的规划中，以下哪些因素会影响线路的选型？（ ）
A. 输送容量
B. 线路长度
C. 环境条件
D. 投资成本

2、以下关于数字电路中的同步复位，哪些说法是正确的？（ ）
A. 在时钟上升沿或下降沿进行复位 B. 避免了亚稳态问题 C. 对时钟质量要求较高 D. 常用于大型数字系统

3、在研究电磁波与物质的相互作用时，以下哪些过程可能发生（ ）
A. 吸收 B. 折射 C. 反射 D. 散射

4、在模拟乘法器的应用中，以下哪些电路可以实现？（ ）
A. 乘法运算 B. 除法运算 C. 平方运算 D. 平方根运算

5、在集成（ ）
A. 需求分析 B. 方案设计 C. 电路实现 D. 性能测试

6、在数字系统的设计过程中，需要考虑的性能指标包括（ ）
A. 速度
B. 功耗
C. 成本
D. 可扩展性

7、对于电动力学中的电动势能，以下说法合理的有（ ）
A. 与电荷的位置和电场有关 B. 是一个相对量 C. 可以通过积分计算 D. 只与电荷的电荷量有关

8、以下关于数字电路中的异步复位，哪些描述是准确的？（ ）
A. 可以在任何时候将电路复位 B. 可能会引起亚稳态问题 C. 实现相对简单 D. 常用于小型数字电路

9、在数字电路的时序优化中，以下哪些方法是有效的？（ ）
A. 调整逻辑门的延迟 B. 优化时钟树 C. 减少关键路径的延迟 D. 增加流水线级数

10、在工厂的电气设备维护中，以下哪些工作是重要的？（ ）
A. 定期检查设备的运行状态
B. 及时处理设备的故障
C. 对设备进行清洁和保养
D. 记录设备的维护情况

11、在放大器的频率补偿中，以下哪些方法可以采用？（ ）
A. 滞后补偿 B. 超前补偿 C. 滞后-超前补偿 D. 不进行补偿

12、在电力系统的无功优化中，以下哪些目标可以作为优化的目标函数？（ ）
A. 最小化网损
B. 最大化电压稳定性
C. 最小化无功补偿设备的投资
D. 最大化系统的供电可靠性

13、以下关于电磁波在各向异性介质中的传播，正确的是（ ）
A. 速度与方向有关 B. 偏振特性会改变 C. 遵循不同的波动方程 D. 能量传播方向不变

14、在数字电路的低功耗设计中，以下哪些策略是可行的？（ ）
A. 动态电压频率调整 B. 电源门控 C. 体偏置技术 D. 睡眠模式

15、对于一个理想的集成运放，以下哪些特性是具备的？（ ）
A. 输入电阻无穷大 B. 输出电阻为零 C. 开环增益无穷大 D. 共模抑制比无穷大

三、简答题（本大题共6个小题，共30分)
1、（本题5分）解释数字电路中的竞争冒险现象产生的原因，以及消除竞争冒险的方法。

2、（本题5分）简述时序逻辑电路中状态转换表和状态转换图的绘制方法。

3、（本题5分）计算在给定条件下差分放大电路的共模抑制比。

4、（本题5分）说明新能源发电在电力系统中的接入问题和应对策略。

5、（本题5分）阐述电气控制系统中冗余设计的概念和实现方式。

6、（本题5分）说明时变电磁场中位移电流的概念和物理意义。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）某工厂的电气设备升级改造项目中，需要考虑新旧设备的兼容性问题。请分析可能出现的兼容性问题，如通信协议不匹配、电气参数不一致等，并提出解决兼容性问题的方法。

2、（本题10分）某变电站的变压器在运行过程中出现了异常噪声。请分析可能的原因，如变压器过载、铁芯松动、绕组故障等，并提出解决变压器噪声问题的措施。
