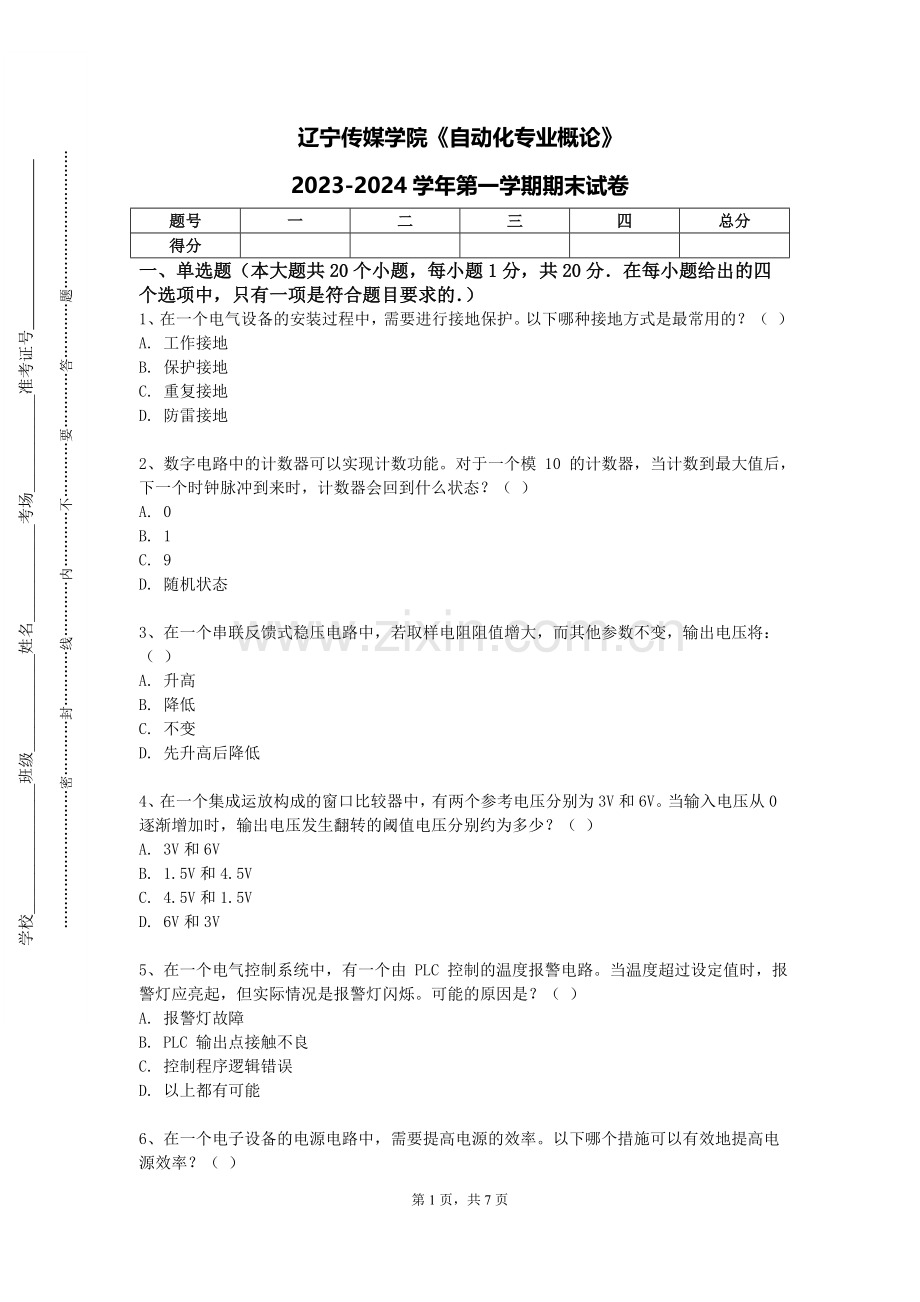

辽宁传媒学院《自动化专业概论》
2023-2024学年第一学期期末试卷
题号
一
二
三
四
总分
得分

一、单选题（本大题共20个小题，每小题1分，共20分．在每小题给出的四个选项中，只有一项是符合题目要求的．）
1、在一个电气设备的安装过程中，需要进行接地保护。以下哪种接地方式是最常用的？（ ）
A. 工作接地
B. 保护接地
C. 重复接地
D. 防雷接地

2、数字电路中的计数器可以实现计数功能。对于一个模 10 的计数器，当计数到最大值后，下一个时钟脉冲到来时，计数器会回到什么状态？（ ）
A. 0
B. 1
C. 9
D. 随机状态

3、在一个串联反馈式稳压电路中，若取样电阻阻值增大，而其他参数不变，输出电压将：（ ）
A. 升高
B. 降低
C. 不变
D. 先升高后降低

4、在一个集成运放构成的窗口比较器中，有两个参考电压分别为3V和6V。当输入电压从0逐渐增加时，输出电压发生翻转的阈值电压分别约为多少？（ ）
A. 3V和6V
B. 1.5V和4.5V
C. 4.5V和1.5V
D. 6V和3V

5、在一个电气控制系统中，有一个由 PLC 控制的温度报警电路。当温度超过设定值时，报警灯应亮起，但实际情况是报警灯闪烁。可能的原因是？（ ）
A. 报警灯故障
B. PLC 输出点接触不良
C. 控制程序逻辑错误
D. 以上都有可能

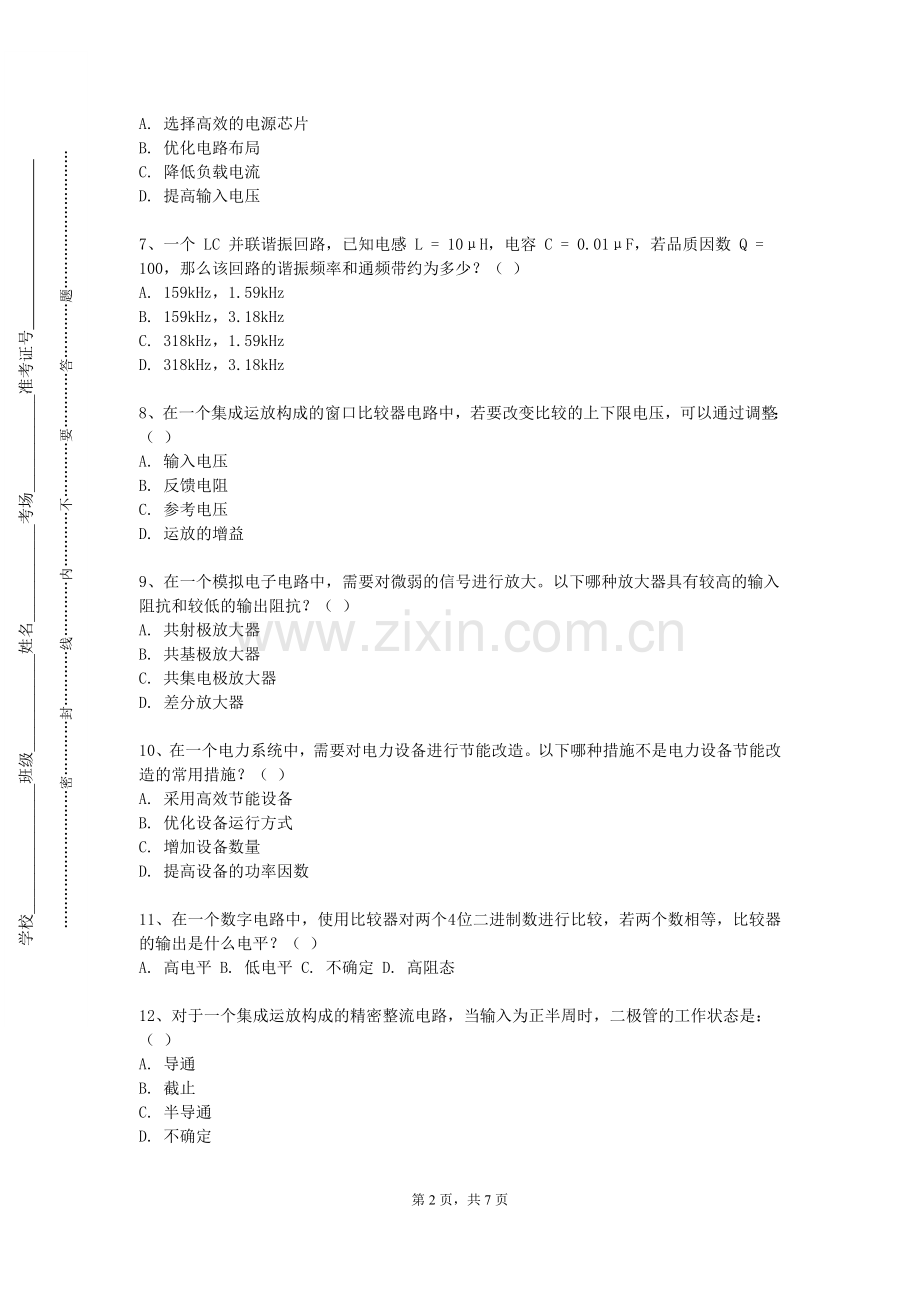

6、在一个电子设备的电源电路中，需要提高电源的效率。以下哪个措施可以有效地提高电源效率？（ ）
A. 选择高效的电源芯片
B. 优化电路布局
C. 降低负载电流
D. 提高输入电压

7、一个 LC 并联谐振回路，已知电感 L = 10μH，电容 C = 0.01μF，若品质因数 Q = 100，那么该回路的谐振频率和通频带约为多少？（ ）
A. 159kHz，1.59kHz
B. 159kHz，3.18kHz
C. 318kHz，1.59kHz
D. 318kHz，3.18kHz

8、在一个集成运放构成的窗口比较器电路中，若要改变比较的上下限电压，可以通过调整：（ ）
A. 输入电压
B. 反馈电阻
C. 参考电压
D. 运放的增益

9、在一个模拟电子电路中，需要对微弱的信号进行放大。以下哪种放大器具有较高的输入阻抗和较低的输出阻抗？（ ）
A. 共射极放大器
B. 共基极放大器
C. 共集电极放大器
D. 差分放大器

10、在一个电力系统中，需要对电力设备进行节能改造。以下哪种措施不是电力设备节能改造的常用措施？（ ）
A. 采用高效节能设备
B. 优化设备运行方式
C. 增加设备数量
D. 提高设备的功率因数

11、在一个数字电路中，使用比较器对两个 4 位二进制数进行比较，若两个数相等，比较器的输出是什么电平？（ ）
A. 高电平 B. 低电平 C. 不确定 D. 高阻态

12、对于一个集成运放构成的精密整流电路，当输入为正半周时，二极管的工作状态是：（ ）
A. 导通
B. 截止
C. 半导通
D. 不确定

13、一个乙类互补推挽功率放大电路，电源电压为 ±12V，负载电阻为 8Ω，输入信号为正弦波。若忽略三极管的饱和压降，请问该电路的最大输出功率约为多少？（ ）
A. 9W B. 18W C. 27W D. 36W

14、在一个多级放大电路中，前级的输出电阻为 500Ω，后级的输入电阻为 5kΩ，若前级的电压增益为 20，后级的电压增益为 50，那么总的电压增益约为多少？（ ）
A. 100 B. 500 C. 1000 D. 5000

15、在一个电气控制系统中，使用了一个电压互感器来测量高电压。电压互感器的变比为 10000:100，测量仪表显示的电压为 90V，实际电压是多少？（ ）
A. 9000V
B. 900V
C. 90000V
D. 900000V

16、在一个工厂的自动化生产线中，需要使用 PLC 进行控制。以下哪个编程语言不是 PLC 的常用编程语言？（ ）
A. 梯形图
B. 指令表
C. C 语言
D. 功能块图

17、在一个数字系统中，需要对一个模拟信号进行采样和保持，若采样频率为 100kHz，输入模拟信号的最高频率为 40kHz，根据采样定理，是否能无失真地恢复原信号？（ ）
A. 能 B. 不能 C. 不确定 D. 取决于其他因素

18、在一个数字电路中，使用 555 定时器构成一个多谐振荡器，若外接电阻和电容的值分别为 10kΩ 和 0.1μF，那么其输出信号的频率大约是多少？（ ）
A. 1.4kHz B. 14kHz C. 140kHz D. 1.4MHz

19、在一个数字电子电路中，需要实现数据的存储和读取。以下哪种存储器具有非易失性的特点？（ ）
A. 随机存取存储器（RAM）
B. 只读存储器（ROM）
C. 闪存（Flash）
D. 以上都是

20、在一个电气控制系统的故障诊断中，需要对各种故障现象进行分析和判断。可以采用直观检查、仪器测量、故障代码读取等方法。直观检查可以快速发现一些明显的故障，仪器测量能够准确获取电气参数，故障代码读取则依赖于系统的自诊断功能。以下关于故障诊断方法的描述，错误的是（ ）
A. 应综合使用多种方法进行故障诊断
B. 故障代码读取是最准确可靠的诊断方法
C. 仪器测量需要专业的设备和技术人员
D. 直观检查在某些情况下可以快速定位故障

二、多选题（本大题共15小题，每小题2分，共30分．有多个选项是符合题目要求的．）
1、在 PLC 通信网络中，常见的通信方式有哪些？
A. 串口通信
B. 以太网通信
C. 现场总线通信
D. 无线通信

2、交流接触器在运行中产生噪声的原因可能有哪些？
A. 铁芯接触面有污垢或生锈
B. 短路环断裂
C. 电源电压过低
D. 触点压力过大

3、对于可编程逻辑器件（PLD），以下哪些类型是常见的？（ ）
A. CPLD
B. FPGA
C. GAL
D. PAL

4、以下属于数字电路中常见的接口标准的有（ ）
A. PCI 总线
B. USB 接口
C. RS - 232 接口
D. SPI 接口

5、在电子电路的稳定性分析中，以下哪些方法是常用的？（ ）
A. 波特图法
B. 根轨迹法
C. 奈奎斯特稳定判据
D. 劳斯稳定判据

6、在 PLC 的输入接口电路中，常见的输入信号类型有哪些？
A. 直流输入
B. 交流输入
C. 脉冲输入
D. 模拟量输入

7、在电力电子设备的故障诊断中，以下哪些方法可以使用？（ ）
A. 监测设备的电气参数
B. 分析设备的热特性
C. 采用人工智能算法
D. 进行设备的定期检测

8、在集成运放的应用中，以下哪些属于常见的电路类型？（ ）
A. 比例运算电路
B. 加法运算电路
C. 积分运算电路
D. 微分运算电路

9、在模拟电路的集成化发展中，以下哪些挑战是需要面对的？（ ）
A. 提高集成度 B. 降低功耗 C. 提高性能 D. 增强可靠性

10、电力系统中的电力市场主体包括（ ）
A. 发电企业
B. 输电企业
C. 售电企业
D. 电力用户

11、在滤波电路的设计中，以下哪些因素会影响滤波器的性能？（ ）
A. 滤波器的类型 B. 元件的参数 C. 信号的频率 D. 负载的性质

12、以下关于电力系统中的暂态稳定分析方法，正确的有（ ）
A. 等面积定则
B. 时域仿真法
C. 直接法
D. 频域法

13、直流调速系统中，常用的调速指标有哪些？
A. 调速范围
B. 静差率
C. 平滑性
D. 经济性

14、在数字信号处理中，以下哪些算法常用于滤波？（ ）
A. 有限脉冲响应（FIR）滤波
B. 无限脉冲响应（IIR）滤波
C. 中值滤波
D. 均值滤波

15、数字电路中的加法器按进位方式可分为（ ）
A. 串行进位加法器
B. 并行进位加法器
C. 超前进位加法器
D. 半进位加法器

三、简答题（本大题共6个小题，共30分)
1、（本题5分）分析图中所示的 PLA 编程阵列，写出其实现的逻辑函数。

2、（本题5分）解释场效应管的转移特性曲线，以及如何根据曲线判断其类型和参数。

3、（本题5分）解释555定时器的工作原理及应用，如构成施密特触发器、单稳态触发器和多谐振荡器。

4、（本题5分）电力系统自动化包括哪些主要内容？

5、（本题5分）简述电磁波在星际介质中的传播和散射。

6、（本题5分）推导真空中电磁波的波动方程。

四、分析题（本大题共2个小题，共20分)
1、（本题10分）某高层建筑的电梯系统在运行中出现了平层不准确的问题。分析可能的原因，如机械故障、控制系统问题等，并提出维修和改进建议。

2、（本题10分）一家酒店的客房智能控制系统经常出现误操作和响应不及时的问题，影响客人的体验。通过对系统硬件、软件和通信网络的检查，发现了一些导致问题的原因。请全面分析这些原因，并提出改进智能控制系统性能和稳定性的具体方案，以及用户培训和售后服务的建议。

第7页，共7页
