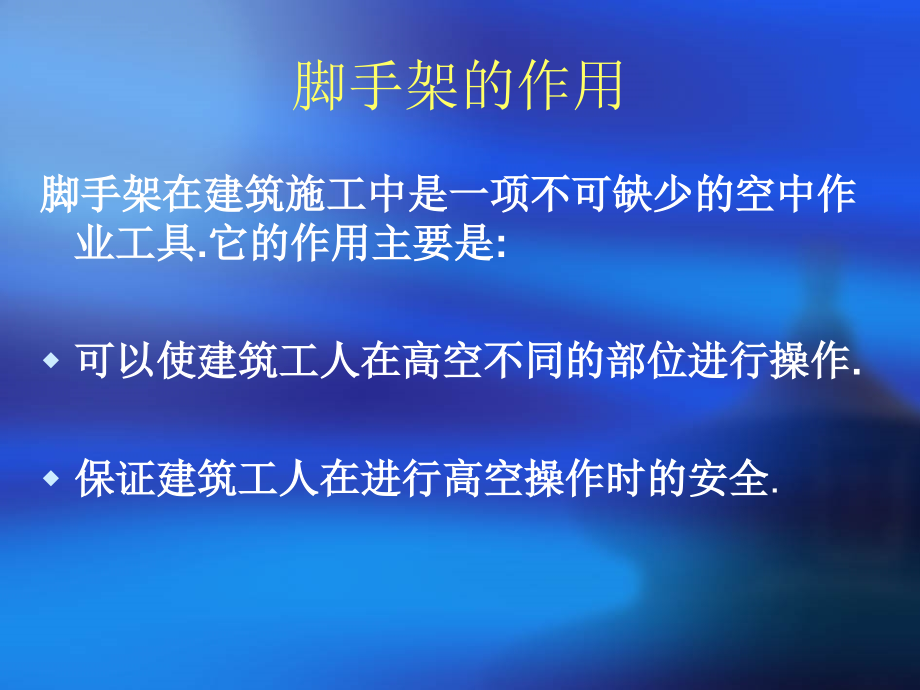

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,脚手架的作用,脚手架在建筑施工中是一项不可缺少的空中作业工具.它的作用主要是:,可以使建筑工人在高空不同的部位进行操作.,保证建筑工人在进行高空操作时的安全,.,脚手架管理主要内容,编审搭设，拆除方案,准备工作,搭设,验收,使用,拆除,图片，案例,编审搭设，拆除方案,以下类型的脚手架需要编写搭设和拆除方案,高度超过,25,米的双排脚手架,高度超过,20,米的单排脚手架,高度超过,15,米的独立塔式脚手架,两步距及两步距以上的悬挂式脚手架,侧面积超过,100,平方米且高度高于,15,米的脚手架结构式防火墙大型模板支架,准备工作,技术交底：剪刀撑和斜撑的设计,高度在24m以下的单、双排脚手架，均必须在外侧立面的两端设置一道剪刀撑，并应由底至顶连续设置。,高度在24m以上的双排脚手架应在外侧立面整个长度和高度连续设置剪刀撑。,一字型、开口型双排脚手架的两端均必须设置横向斜撑。,高度在24m以下的封闭型双排脚手架可不设横向斜撑。,高度在24m以上的封闭型，除拐角应设置横向撑外，中间应每隔6跨设置一道。,剪刀撑、横向斜撑的搭设应随立杆、纵向和横向水平杆等同步搭设。,准备工作,技术交底：操作面的用途及要求,准备工作,JSA交底存在的危险 措施,坠物伤人,人员坠落,脚手架坍塌,采取隔离措施、专人监护、闲人禁入,禁止抛扔工具、扣件、跳板、短管等材料,材料上下运输、传递要绑牢固、用麻绳溜尾；用吊车、,卷扬机吊运时不宜过多，要摆放稳定,。,正确使用双背带安全带,搭设人员也要为自己搭设操作平台，作业时站在跳板上，,不许站在横杆上,脚手架通道与架体同步搭设，尽量避免攀爬脚手架,按照搭设、拆除方案的要求搭设,准备工作,材料 工机具的准备,挑选合格的钢管、脚手板和扣件，按尺寸、型号堆放整齐。脚手架材料符合JGJ1302001建筑施工扣件式钢管脚手架安全技术规范第三条构配件的要求。,钢管：无裂缝、裂纹、过量腐蚀、压扁、折弯、电气焊割孔，端头整齐，表面光滑，负偏差不大于-0.5MM；,扣件：无裂缝、裂纹、过量腐蚀、变形、滑丝，螺丝应灵活;,钢脚手板：无折弯、严重变形、过量腐蚀；,绑扎铁丝：8号铁丝；,生命绳：大于11mm的钢丝绳及配套卡口。,准备工作,脚手板的要求,1.冲压钢脚手板尺寸偏差应符合JGJ130-2001规定,不得有 裂纹、开焊、硬弯，新、旧跳板均应涂防锈漆。,2.木脚手板两端应采用直径为4mm的镀锌钢丝箍两道。,3.,每块脚手板重量不宜大于30。,准备工作,场地处理,包括场地清理、平整、设排水沟、素土夯实、铺碎石或素混凝土垫层,准备工作,准备工作,劳保用品,主要有安全帽、五点式双背带安全带、手套、安全鞋等。,准备工作,人员要求,脚手架搭设人员必须是经过现行国家标准特种作业人员安全技术考核管理规则（GB 5036）考核合格的专业架子工。,上岗人员必须通过两年一次的体检，合格者方可持证上岗。凡患有高血压、心脏病、癫痫病、恐高或视力不够以及不适合于登高作业的，不得从事登高架设作业。,搭设,危险区域隔离、监护,危险区域搭设脚手架护栏或拉设警戒线隔离、挂警示标识、指定专人监护，无关人员禁止进入；,搭设过程中，在通道口处挂红色标识牌：“正在搭设 禁止使用”,搭设,规范搭建、横平竖直；,不允许513.0和483.5的钢管混用；,5 脚手架必须配合施工进度搭设，一次搭设高度不能超过相邻连墙件以上两步；,6 搭设过程中，如果跳板没有绑扎、扣件没有紧固、脚手杆没有固定，不得停止作业；,7 立杆下面必须通垫木板或钢板支垫；,8 搭设过程中作业人员必须站在跳板上操作，严禁站在脚手杆上；,9 上下攀爬脚手架时正确使用安全带的双背带，始终保持一根背带系挂在脚手手杆上；,10 搭设完成后由专业电工安装防雷接地，电阻测试合格（小于30）。,脚手架检查、验收,1 搭设人员自检；,2 搭设方施工负责人、技术负责人和HSE工程师按照施工方案和规范要求进行全面检查，检查合格后报项目部技术负责人；,3 项目部施工负责人、技术负责人和HSE工程师共同检查验收，填写相应的脚手架验收表，参检各方签字确认；,4 搭设方从项目部办理脚手架使用许可证，摘除“正在搭设 禁止使用”的红色标识牌，挂“合格 可以使用”的绿色标牌，交付使用单位。,脚手架的使用,脚手架只许按照搭设目的使用，不得在脚手架上超载堆放物料或作为受力锚点等其它用途；,使用者在任何情况下不得擅自拆改脚手架的任何部分；,需作局部修改时须经施工负责人同意，由架子工操作，完成后仍需履行检查交接验收手续。,脚手架的使用,严禁超载,脚手架的使用,载荷应均匀分布,脚手架检查、维护,脚手架使用完毕应及时拆除，确因工程需要，大型脚手架和建筑工程脚手架可放置待用，但必须经常进行检查，保持脚手架的完整性和安全可靠性；,承包商安全部门除对脚手架进行日常检查外还须进行每周专项检查，按照,检查表,逐项进行检查；,使用方负责对脚手架进行日常使用前的检查，发现问题应及时报告施工负责人组织整改，并将“合格 可以使用”的绿色标牌换为“不合格 禁止使用”的红色标牌，直至彻底消除隐患；,大风、大雨后由承包商施工和安全部门组织进行全面检查，如有地面塌陷、架体松动、折裂或倾斜等情况，应及时进行消缺,；,脚手架拆除,1,.在拆除脚手架危险区域设围栏或警戒线隔离，派专人看管，禁止他人入内；拆除中的脚手架由拆除方设置“不合格 禁止使用”红色标牌；,拆除作业必须由上而下逐层进行，严禁上下同时作业；,连墙件必须随架体逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于,2,步，如高差大于,2,步，应增设连墙件加固；,严格禁止整排拉倒；,拆除的脚手杆、脚手板应采用溜放，严禁从高空抛扔；,脚手架应一次性拆完，如果确实一次拆不完，必须把已卸开的脚手杆和跳板一次全部拆完；,拆除后的架设材料应及时收回堆场堆放整齐，不得随处摆放；做到工完料净场地清。,其它要求,铺设脚手板，应遵守下列规定：,单行的脚手板宽度不得小于,50CM,；,双行的脚手板宽度不得小于,1.2,米；,脚手板如超过,3,米长，其中间下部应设支撑；,脚手板的搭接长度应大于或等于,20CM,；两块脚踏板必须搭在同一根小横杆上；,脚手板与墙面距离不得大于,20CM,；,脚手板对头铺设时，其两板端头应搭设在各自的横杆上，脚踏板的探头大于,13CM,小于,15CM;,在脚手架两端的转角处，应交错搭接；,其它要求,架设安全网应遵守下列规定：,安全网外伸宽度不得小于,2,米。,支撑斜杆的水平仰角应在,40,70,度之间。,安全网的内、外口应锁紧边绳。,安全网的内口与墙间隙不得大于,10,厘米。,网与网之间不得有纵向间隙，必须搭接牢固；,网与网的转角处应搭接、拉紧和绑牢；,施工中，应及时清除落入网内的杂物,；,其它要求,立杆、扫地杆,脚手架必须设置纵、横向扫地杆。,纵向扫地杆：采用直扣件固定在距底座上皮不大于200mm处的立杆上。,横向扫地杆：采用直角扣件固定在紧靠纵向扫地杆的立杆下。,当立杆基础不在同一高度时，必要将高度的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。,500,2000,其它要求,通 道,脚手架必须设有人员上下通道，供使用脚手架的人员上下；,高度不大于6m的脚手架，宜采用一字型斜道。,高度大于6m的脚手架，宜采用之字型斜道。,斜道宜附着脚手架或建筑物设置。,运料斜道宽度不宜小于1.5m，坡度宜采用1：6，人行斜道宽度不宜小于1m，坡度宜采用1：3。,斜道两侧及平台外围应设置栏杆及挡脚板。栏杆高度应为1.2m，档脚板高度不应小于180mm。,脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm。,脚手板顺铺时，接头宜采用搭接，下面的板头应压住上面的板头，板头的 凸棱处宜采用三角木填顺。,人行斜道和运料斜道的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm。,脚手架标识,脚手架正在搭设或正在修改过程中，在脚手架的每个入口处必须挂上红色标签；,脚手架在未被检查和正式批准使用之前,一直都要挂红牌。,脚手架在检查和批准使用以后，在每个脚手架的入口处附近挂绿色标签。要求将绿色标签一直留在脚手架上,它同时用来记录每周的例行检查。,其它要求,好的脚手架通道,好的脚手架通道,好的脚手架档脚板,好的脚手架水平剪刀撑,脚手架案例,脚手架垮塌,脚手架案例,脚手架垮塌,谢 谢！,Thank you!,
