输液剂设备.ppt

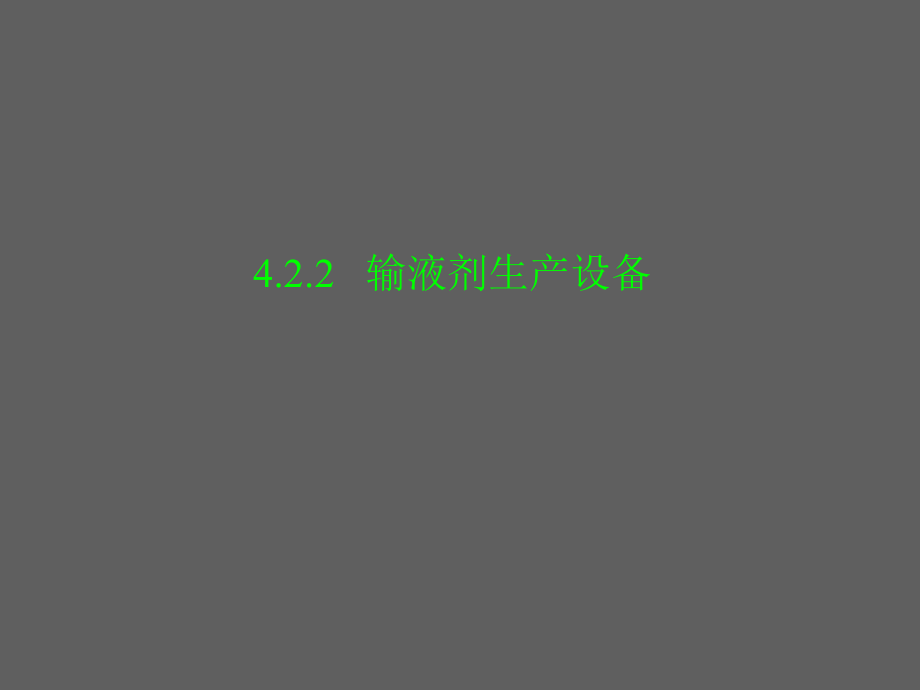

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,4.2.2,输液剂生产设备,4.,输液剂灌装机,按运动形式分有直线式间歇运动、旋转式连续运动。,按灌装方式分有常压灌装、负压灌装、正压灌装和恒压灌装,4,种。,按计量方式分有流量定时式、量杯容积式、计量泵注射式,3,种。,量杯式负压灌装机的优点,量杯计量、负压灌装，药液与其接触的零部件无相对机械摩擦，没有微粒产生，,保证了药液在灌装过程中的澄明度,。,计量块调节计量，,调节方便简捷,。连续回转式运动，十个充填头产量约为,60,瓶分钟。,设有,无瓶不灌装,等自动保护装置。,缺点,机器回转速度加快时，量杯药液产生偏斜，可能造成,计量误差,。,（,2,）计量泵注射式灌装机,通过注射泵对药液进行计量并在活塞的压力下将药液充填于容器中。,机型有直线式和回转式两种。,直线式玻璃瓶为间歇运动，产量不能很高。,回转式为连续作业，产量相对较高。,以八泵直线式灌装机为例进行简介，见下图。,药液进口,终端过滤器,星轮,星轮,操作箱,5.,封口设备,封口机械是与灌装机配套使用的，药液灌装后必须在洁净区内立即封口，以免药品的污染和氧化。,包括,塞胶塞机,、,翻胶塞机,、,轧盖机,。,天然橡胶塞：,要加涤纶薄膜以防有微粒脱落。,合成橡胶“,T”,型塞：,表面包涂有未经硫化的硅橡胶膜，耐高温灭菌。,
