电子科技大学uml期末考试题A卷+答案.doc

姓名＿＿＿＿＿＿___＿ 专业名称＿＿＿＿＿＿＿＿＿＿　　班号＿＿＿＿＿＿＿学号＿＿＿＿___＿＿教学中心_________________
…………………… …… … … … … …密………………… …… … … … … ……封……………… …… … … …线… … … …… … … ……………………
姓名＿＿＿＿＿＿___＿ 专业名称＿＿＿＿＿＿＿＿＿＿　　班号＿＿＿＿＿＿＿学号＿＿＿＿___＿＿教学中心_________________
…………………… …… … … … … …密………………… …… … … … … ……封……………… …… … … …线… … … …… … … ……………………

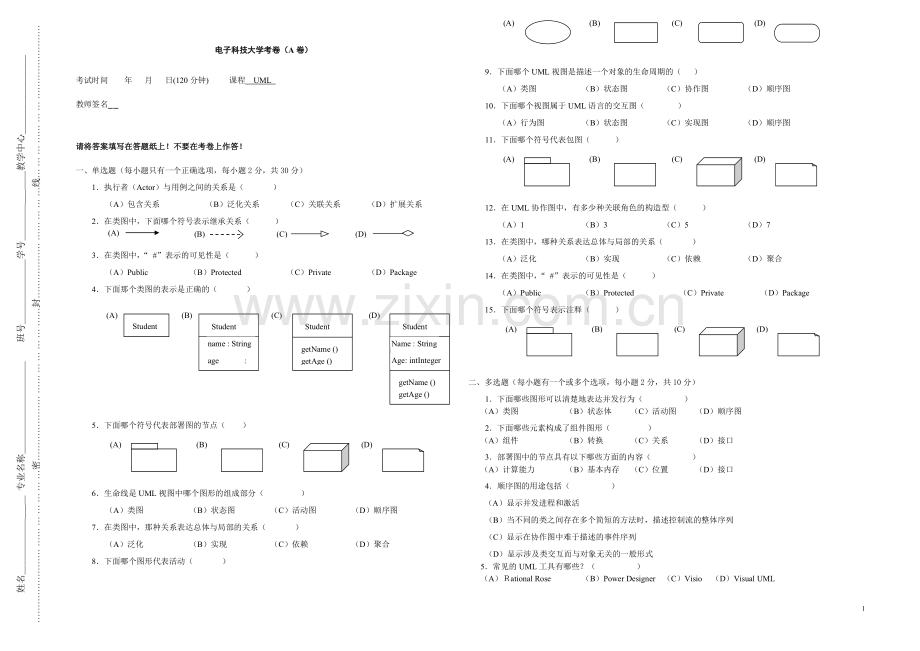

电子科技大学考卷（A卷）

考试时间 年 月 日(120分钟) 课程 UML
教师签名_ _

请将答案填写在答题纸上！不要在考卷上作答！

一、 单选题（每小题只有一个正确选项，每小题2分，共30分）
1．执行者（Actor）与用例之间的关系是（ ）
（A）包含关系 （B）泛化关系 （C）关联关系 （D）扩展关系
2．在类图中，下面哪个符号表示继承关系（ ）
(B)
(A)
(C)
(D)

3．在类图中，“ #”表示的可见性是（ ）
（A）Public （B）Protected （C）Private （D）Package
4．下面那个类图的表示是正确的（ ）

Student
Student
name : String
age : Integer
Student
getName ()
getAge ()
Student
Name : String
Age: intInteger
getName ()
getAge ()
(B)
(A)
(C)
(D)

5．下面哪个符号代表部署图的节点（ ）

(B)
(A)
(C)
(D)

6．生命线是UML视图中哪个图形的组成部分（ ）
（A）类图 （B）状态图 （C）活动图 （D）顺序图
7．在类图中，那种关系表达总体与局部的关系（ ）
（A）泛化 （B）实现 （C）依赖 （D）聚合
8．下面哪个图形代表活动（ ）

(B)
(A)
(C)
(D)

9．下面哪个UML视图是描述一个对象的生命周期的（ ）
（A）类图 （B）状态图 （C）协作图 （D）顺序图
10．下面哪个视图属于UML语言的交互图（ ）
（A）行为图 （B）状态图 （C）实现图 （D）顺序图
11．下面哪个符号代表包图（ ）

(B)
(A)
(C)
(D)

12．在UML协作图中，有多少种关联角色的构造型（ ）
（A）1 （B）3 （C）5 （D）7
13．在类图中，哪种关系表达总体与局部的关系（ ）
（A）泛化 （B）实现 （C）依赖 （D）聚合
14．在类图中，“ #”表示的可见性是（ ）
（A）Public （B）Protected （C）Private （D）Package
15．下面哪个符号表示注释（　　　）
(B)
(A)
(C)
(D)

二、多选题（每小题有一个或多个选项，每小题2分，共10分）
1．下面哪些图形可以清楚地表达并发行为（ ）
（A）类图 （B）状态体 （C）活动图 （D）顺序图
2．下面哪些元素构成了组件图形（ ）
（A）组件 （B）转换 （C）关系 （D）接口
3．部署图中的节点具有以下哪些方面的内容（ ）
（A）计算能力 （B）基本内存 （C）位置 （D）接口
4．顺序图的用途包括（ ）
（A）显示并发进程和激活
（B）当不同的类之间存在多个简短的方法时，描述控制流的整体序列
（C）显示在协作图中难于描述的事件序列
（D）显示涉及类交互而与对象无关的一般形式
5．常见的UML工具有哪些？（　　　　　）
（A）Ｒational Rose （B）Power Designer （C）Visio （D）Visual UML

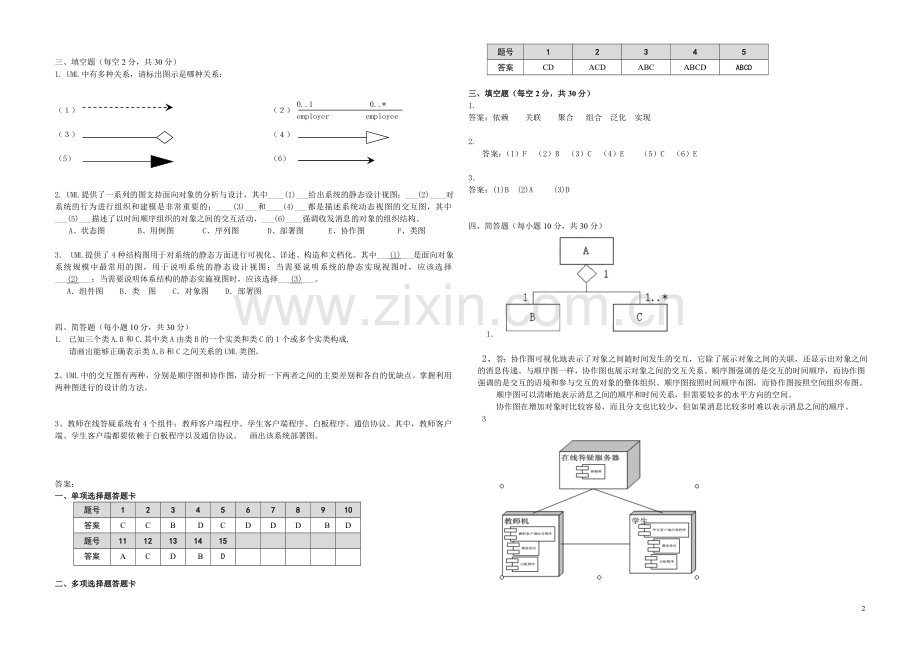

三、填空题（每空2分，共30分）
1. UML中有多种关系，请标出图示是哪种关系：

0..1 0..*
employer employee

（１） （２）

（３） （４） 　　　　　　

（5）　　　　　 （6）

2. UML提供了一系列的图支持面向对象的分析与设计，其中____(1)___给出系统的静态设计视图；___(2)____对系统的行为进行组织和建模是非常重要的；____(3)___和____(4)___都是描述系统动态视图的交互图，其中___(5)___描述了以时间顺序组织的对象之间的交互活动，___(6)____强调收发消息的对象的组织结构。
A、状态图 B、用例图 C、序列图 D、部署图 E、协作图 F、类图

3． UML提供了4种结构图用于对系统的静态方面进行可视化、详述、构造和文档化。其中___(1)___是面向对象系统规模中最常用的图，用于说明系统的静态设计视图；当需要说明系统的静态实现视图时，应该选择___(2)___；当需要说明体系结构的静态实施视图时，应该选择___(3)___。
A．组件图　　B．类　图　　C．对象图　　D．部署图

四、简答题（每小题10分，共30分）
1. 已知三个类A.B和C.其中类A由类B的一个实类和类C的1个或多个实类构成.
请画出能够正确表示类A,B和C之间关系的UML类图。

2、UML中的交互图有两种，分别是顺序图和协作图，请分析一下两者之间的主要差别和各自的优缺点。掌握利用两种图进行的设计的方法。

3、教师在线答疑系统有4个组件：教师客户端程序、学生客户端程序、白板程序、通信协议。其中，教师客户端、学生客户端都要依赖于白板程序以及通信协议。 画出该系统部署图。

答案：
一、单项选择题答题卡
题号
1
2
3
4
5
6
7
8
9
10
答案
C
C
B
D
C
D
D
D
B
D
题号
11
12
13
14
15

答案
A
C
D
B
D

二、多项选择题答题卡
题号
1
2
3
4
5
答案
CD
ACD
ABC
ABCD
ABCD

三、填空题（每空2分，共30分）
1.
答案：依赖 关联 聚合 组合 泛化 实现　　　　　

2.
答案：（1）F （2）B （3）C （4）E （5）C （6）E

3．
答案：(1)B (2)A (3)D

四、简答题（每小题10分，共30分）
1．

2、答：协作图可视化地表示了对象之间随时间发生的交互，它除了展示对象之间的关联，还显示出对象之间的消息传递。与顺序图一样，协作图也展示对象之间的交互关系。顺序图强调的是交互的时间顺序，而协作图强调的是交互的语境和参与交互的对象的整体组织。顺序图按照时间顺序布图，而协作图按照空间组织布图。
顺序图可以清晰地表示消息之间的顺序和时间关系，但需要较多的水平方向的空间。
协作图在增加对象时比较容易，而且分支也比较少，但如果消息比较多时难以表示消息之间的顺序。
3

2
