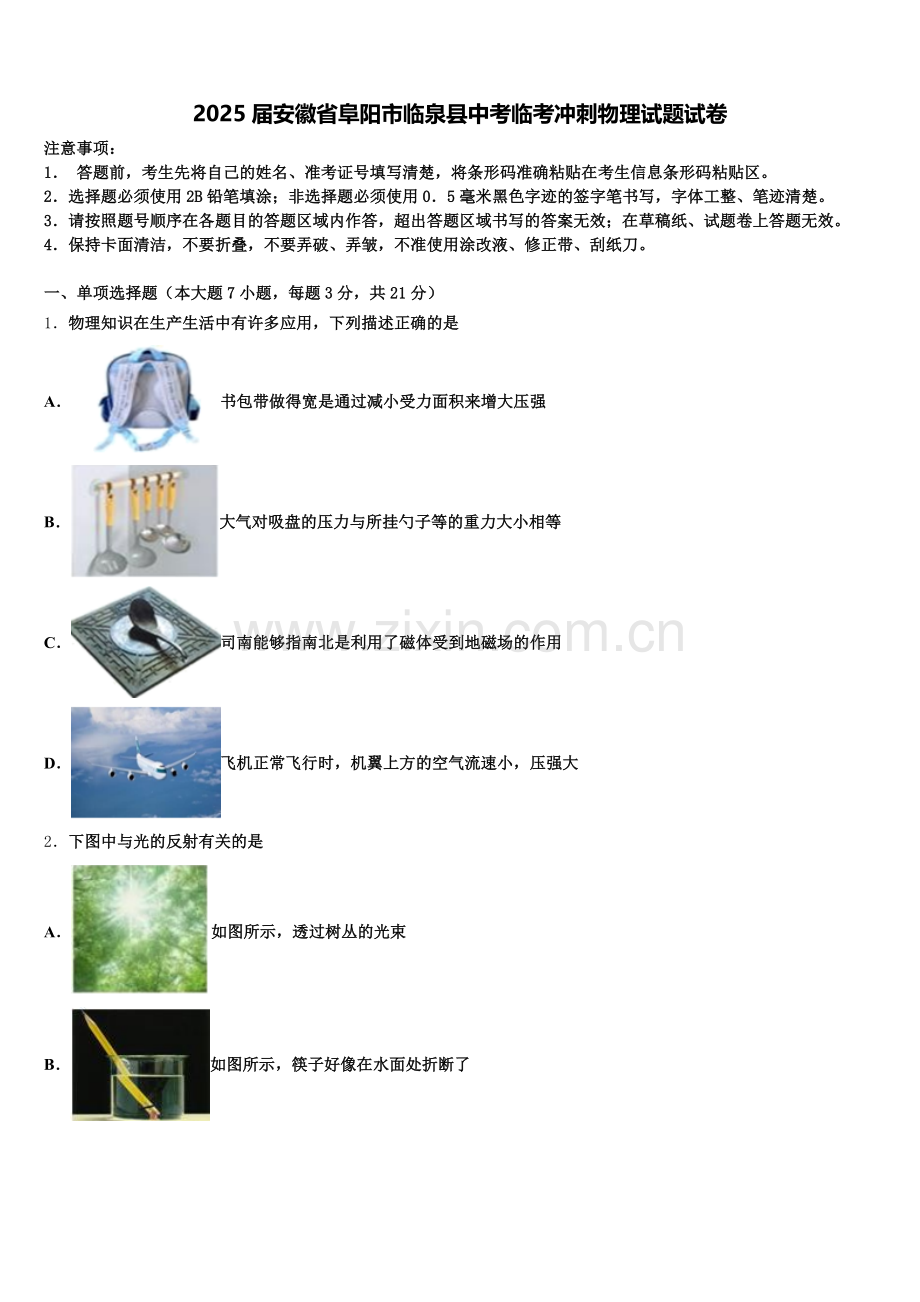

2025届安徽省阜阳市临泉县中考临考冲刺物理试题试卷
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．物理知识在生产生活中有许多应用，下列描述正确的是
A．书包带做得宽是通过减小受力面积来增大压强
B．大气对吸盘的压力与所挂勺子等的重力大小相等
C．司南能够指南北是利用了磁体受到地磁场的作用
D．飞机正常飞行时，机翼上方的空气流速小，压强大
2．下图中与光的反射有关的是
A．如图所示，透过树丛的光束
B．如图所示，筷子好像在水面处折断了
C．如图所示，雨后天晴，挂在天空的彩虹
D．如图所示，把平面镜按一定规律排列，汇聚太阳光的塔式太阳能电站
3．下列物理常数中，说法正确的是
A．水的沸点是100 ℃
B．声音在真空中的传播速度是340 m/s
C．对人体安全的电压是36 V
D．电磁波在真空中的传播速度是3×105 km/s
4．图所示的是某同学家常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。下图中，插线板电路连接符合上述现象及安全用电要求的是

A． B．
C． D．
5．下列关于电与磁的说法，正确的是（　　）
A．奥斯特实验说明磁可以生电
B．地磁场的N极在地理的北极附近
C．发电机是利用电磁感应原理制成的
D．动圈式话筒是利用磁场对电流的作用原理制成的
6．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（　　）

A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙
D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙
7．我们学过的许多成语包含了声现象，如：①隔墙有耳、②掩耳盗铃、③低声细语、④悦耳动听、⑤震耳欲聋．这些成语中描述同一声音特征的是
A．①② B．②⑤ C．③④ D．③⑤
二、填空题（本大题7小题，共21分）
8．如图所示电路，电源电压不变，R1是定值电阻，R2是最大阻值为50Ω的滑动变阻器．闭合开关，R2的滑片从最右端移动到最左端．当滑片位于最左端时，电流表的示数为为0.6A，电压表的示数为为6V．则（1）电阻R1的阻值为____Ω；（2）R2的滑片置于最右端时，通电1min，R2产生的热量为_____J；（3）R2的滑片从最右端移动到最左端的过程中，电压表的示数变化了___V，R2的最大功率为_____W．

9．如图所示，阻值为，闭合开关S时．电流表的示数0.3A：同时闭合开关S、，时，电流表示数为0.5A．则电源电压为____________V，的阻值为________.

10．在玻璃瓶里装一些红色的水，取一根两端开口的细玻璃管，让玻璃管穿过橡皮塞插入水中，并从管子上端吹入少量气 体，这样小明就制成了一个简易的多功能物理实验演示器．当把此装置从山脚带到山顶时，发现玻璃管内液面升高，这说明______；取一吸管，靠近玻璃管口，通过吸管向右吹气，如图所示，发现玻璃管内液面上升，这说明________；将瓶内灌满水，塞紧塞子，用力挤压瓶子，发现玻璃管内液面上升，这 说明________．

11．2019年1月3日，嫦娥四号成功在月球背面软着陆，月球车“玉兔二号”到达月面开始巡视探测．地球与嫦娥四号不能直接通信，而要借助先前发射的“鹊桥”号中继卫星进行中继通信，说明电磁波是沿____（选填“直线”或“曲线”）传播的；若嫦娥四号与地面进行单程通讯需要3s，则电磁波通过的路程约为____ km．（c=3×108m/s）
12．如图所示，用两个相同的电加热器分别给质量相同的水和煤油加热（不考虑热损失），在时间相同的情况下，水比煤油温度升高的少，也可以说，要使质量相同的水和煤油升高相同温度，水吸收的热量比煤油吸收的热量_____。换用其它物质来做这样的实验，通过实验人们得到了类似的结果，物质的这种特性我们可以用物理量_____来描述。

13．小亮坐在火车上，透过车窗看到路边树木向后移动，他是以______为参照物；火车进站时车体附近的气流速度很大，使车体附近的______很小，为避免候车乘客被“吸”向列车的事故发生，乘客一定要站在安全线外。
14．如图所示的电路，电源电压不变。先闭合开关S，待电路稳定后再闭合开关S1，电压表的示数___________，电路的总功率___________。(选填“变大”“变小”或“不娈”)

三、作图题（共7分）
15．如图甲为凹面镜对光的作用示意图，请在图乙中做出光线AO经凹面镜后的反射光线，并标识出A的像点A'。
（________）

16．在北京奥运会上获得比赛前三名的选手都将挂上既体现奥运理 念，又体现中华民族特色的奖牌用一种玉石制作然后分别镀上金、银、铜而成的奖牌。小阳是个爱动脑筋的孩子，当他得到一小块制作奥运奖牌余下的玉石材料后，立即着手利用家里的弹簧秤测这种材料的密度。请你和小阳一起来完成测量过程。（g取10N/kg）
如图所示用细线拴住玉石块，用弹簧秤测出其所受重力，这 时弹簧秤示数是_______N，从而可计算出玉石块的质量。 如图所示让玉石块完全浸入水中，从图中弹簧秤的示数可计 算出玉石块所受的浮力是______N。 利用以上测量数据可计算出玉石块的密度是_______________kg/m 3 。
17．根据图所示的实际电路，在右面的虚线框内画出电路图.
如图所示电路中○填入电压表或电流表，使L1、L2并联接入电路中且闭合开关后都可以发光。

四、实验题（本大题共5小题，共20分）
18．通过玻璃门（如图甲）可简单地验证平面镜成像的某些规律．

（1）先在房间 A 的地砖拼接处放一标记物，然后到房间 B，若实验者及标记物的位置如 图乙所示，为了让实验者所成的像落在标记物上，他应移动到_____（填序号）位置．
（2）为了让成像更清晰，房间 B 的亮度要比房间 A_____．
（3）对本实验的相关评价，合理的有_____．①证明了平面镜所成的像是等大的虚 像②利用地砖方便确定像和物体的位置关系
19．在“探究杠杆的平衡条件”的实验中：

（1）调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．
（2）挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．
（3）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．
（4）如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
20．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．
21．小明所在学习小组在验证“阿基米德定律”的实验中，选择溢水杯、水、弹簧测力计、铁块、小桶、细线等器材进行实验，具体操作步骤如下：
A．测出铁块所受重力G；
B．测出空桶所受重力G1；
C．将溢水杯中装满水；
D．把挂在弹簧测力计下的铁块浸没在水中，让溢出的水全部流入小桶中，读出测力计示数F；
E．测出小桶和被排开水的总重G2；
F．记录分析数据，归纳总结实验结论，整理器材
以上步骤中，若得到______________（填写题中对应数据的字母），说明验证实验是成功的．若想测量小木板所受浮力和体积的大小，学习小组设计如图的实验：现将小木块挂在弹簧测力计下，测力计示数为F1，再将定滑轮用吸盘固定在烧杯底（滑轮质量不计），弹簧测力计通过定滑轮拉着木块浸没在水中静止时，示数为F2，其中定滑轮的作用是_______，此时木块所受浮力F浮=____________ ，木块的体积V木=_________（用字母表示）
22．用如图所示装置模拟人眼成像情况，此时烛焰在光屏上成清晰的像。

（1）实验时，应使烛焰、凸透镜和____________的中心位于同一高度上；
（2）图中物距u应满足的条件是u_________2f (填“=”、“＞”或“＜”）；
（3）当蜡烛远离凸透镜时，烛焰的像将_______（填“靠近”或“远离”）凸透镜。
五、计算题（本大题共2小题，共13分）
23．在3月27日世界无碳日中，某城市在晚间将总功率为2000kW的景观灯熄灭1h．如果这些电能由燃烧煤炭的火电站提供（如图所示），已知煤炭的热值为 3.7×107J/kg，煤炭提供的能量最终只有20%转化为电能．

（1）写出两个火力发电中的能量转化．
（2）该城市在无碳日中少消耗了多少煤炭？
（3）低碳生活中的“碳”指什么？它过多对环境有什么影响？
24．如图为“测量滑轮组机械效率”的实验装置，钩码总重为6N，竖直向上匀速拉动细绳时弹簧测力计的示数如图所示．钩码在3s内被提升0.1m．求：

（1）弹簧测力计对绳子拉力的功率；
（2）该滑轮组的机械效率．
六、综合能力题（本大题共3小题，共18分）
25．如图甲所示是华为mate20手机.如图乙所示为电磁波谱的示意图．

（1）用手机通话时，它与最近的基站之间相距500米，那通话中的信息大约需要_______s能传递到该基站，由图中的信息可知，红外线的波长比手机wifi信号的波长要_________．请在图乙波形图中标出任意一个波长的距离
（____________）.
（2）mate20手机电池电压为4V，待机时电流约10mA，则它待机时的电功率为______W.它用原装10V4A的充电器充电，1h即可充满，则该电池板充满电时耗电_______度.
（3声音在空气中的传播速度是_______m/s．
26．定值电阻R1、R2和标有额定功率为“0.9W”字样白炽灯L和特殊电子元件E并联接在电路中，且R1＜R2 ， 改变电路两端电压U，通过每个电阻、电灯和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2、RL和RE的I一U（或U一I）图线，如图所示。
图中________表示的是R1的电流与电压的图象；________表示的是电灯RL的电流与电压的图象（填“OA”“OB”“OC”或“OD”） 若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，电路消耗的总功率是____W； 若将定值电阻R2与白炽灯L串联后，接在电压为3.5V的电路中，则电阻R2在1分钟内产生的热量是________J。
27．我们知道两个物体间力的作用是相互的，当把其中的一个力称为作用力时，另一个力就叫做反作用力．牛顿第三定律告诉我们：两个物体之间的作用力与反作用力总是大小相等，方向相反，作用在同一条直线上．如图所示，竖直悬挂的弹簧测力计下吊着一个物体，处于静止状态，弹簧测力计的示数表示物体对弹簧的拉力，其大小为F
请画出物体所受力的示意图；请根据牛顿第三定律和二力平衡的知识证明：物体受到的重力G等于F
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A. 书包带做得宽是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B.根据二力平衡的条件可知，大气对吸盘的压力在水平方向，而勺子的重力作用在勺子上，物体不同、方向不是一条直线，大小也无法比较， 故B不符合题意；
C. 地磁场能对地球附近的磁体产生磁力，所以司南能够指南北是受地磁场的作用，故C符合题意；
D. 空气通过机翼上表面的流速快、压强小．故C不符合题意．
2、D
【解析】
A. 如图甲所示，透过树丛的光束，是光沿直线传播的现象，故A错误；B. 如图乙所示，筷子好像在水面处折断了，是光的折射现象，故B错误；C. 如图丙所示，雨后天晴，挂在天空的彩虹，是光的色散现象，故C错误；D. 如图丁所示，把平面镜按一定规律排列，汇聚太阳光的塔式太阳能电站，利用了光的反射，故D正确．故选D.
点睛：要解决此题，需要掌握光的反射现象，知道平面镜成像是由于光的反射形成的．要掌握光的折射现象，知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．
3、D
【解析】
A．水的沸点随气压的改变会发生变化，气压升高沸点也随之升高，一标准大气压下水的沸点为100℃，故A错误；
B．声音是由物体振动产生的，声音的传播需要介质，真空不能传声，故B错误；
C．当电压作用于人体时，会产生一定的伤害，对人体安全的电压是不高于36V，故C错误；
D．电磁波在真空中的传播速度与光速相同是3×108m/s=3×105km/s，故D正确．
4、A
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全。故A正确。
5、C
【解析】
A．奥斯特实验说明电流的周围存在磁场，即电能产生磁，故A错误；
B．地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，故B错误；
C．发电机是利用电磁感应原理制成的，电磁感应现象最早是由法拉第发现的，故C正确；
D．动圈式话筒是利用电磁感应原理工作的，即闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，故D错误。
6、C
【解析】A、由图可知， VA排VB排VC排，根据阿基米德原理可得浮力的大小关系为：FAFBFC，故A错误；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FAFBFC，故GAGBGC；因为体积相同，由ρ＝知：ρAρBρC，故B错误；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，故D错误；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙故C正确。故选：C。
点睛：根据阿基米德原理判断物体受到的浮力大小关系；利用浮沉条件判断物体密度与水的密度大小关系；根据阿基米德原理可知，物体受到的浮力等于物体排开液体的重力；利用p＝ρgh判断容器底受到水的压强关系。
7、D
【解析】
①隔墙有耳说明固体可以传播声音；
②掩耳盗铃指在人耳处减弱噪声；
③低声细语指声音的响度小；
④悦耳动听指声音的音色好；
⑤震耳欲聋指声音的响度大．
故D符合题意．

二、填空题（本大题7小题，共21分）
8、10 30 5 0.9
【解析】
（1）由电路图可知：、串联在电路中，的最大阻值为50，闭合开关，当的滑片位于最左端时，只有接入电路，此时电路中的电流为0.6A，电压表的示数为6V，即电源电压为6V，根据欧姆定律，则电阻的阻值为：===10；
（2）R2的滑片置于最右端时，通电1min，R2产生的热量为：==5060s=30J；
（3）R2的滑片在最右端时，两端的电压为：=50=5V，R2的滑片在最左端时，两端的电压为0V，所以滑片从最左端移动到最右端的过程中电压表的示数变化了5V，滑动变阻器消耗的功率为：====，由上式可知：当=10时，R2的最大功率为，==0.9W.
9、9 45
【解析】
由图知，闭合开关S时，只是R1的简单电路，电源电压：U=I1R1=0.3A×30Ω=9V；同时闭合S、S1时，R1、R2并联，电流表测干路电流，根据并联电路的电流特点，通过R2的电流I2=I-I1=0.5A-0.3A=0.2A，R2的电阻为：R2===45Ω．
10、海拔越高,大气压越小 流速越大的地方,压强越小 力可以使物体发生形变
【解析】
把此装置从山脚带到山顶，瓶内空气的压强不变，而外界大气压随高度的增加而减小，此时在瓶内气压的作用下，会有一部分水被压入玻璃管，因此管内水柱的高度会增大；往管上方吹气，管上方空气的流速增大，压强减小，管中液体受到向上的压强大于向下的压强，液面上升；用力挤压瓶子，发现玻璃管内液面上升，这说明力可以使物体发生形变．
（1）把气压计从山脚带到山顶时，发生变化的是海拔高度，而大气压随海拔的升高而减小；
（2）当向管上方吹气时，管上方的空气流动速度增大，压强减小，管下方压强不变，管内的液体受到向上的压强大，液面上升；
（3）力可以改变物体的形状和运动状态．
11、直线 9×105
【解析】
电磁波可以在真空中传播，故地球指挥中心、“鹊桥”、月球探测器三者之间是利用电磁波传递信息的，电磁波是沿直线传播的；电磁波通过的路程约为：=3×108m/s×3s= 9×108 m=9×105 km.
12、多 比热容
【解析】
相同的加热器加热物体，物体吸收热量的多少可以利用加热时间的长短来比较。质量相等的水和煤油，在加热时间相等，即吸收相同热量的前提下，煤油升高的温度多。也就是说要使两者升高相同的温度，对水加热的时间要长，即水吸收的热量要多；这是为了研究物体的吸热本领与物质的种类是否有关而做的实验，在物理学中，为了表示不同物质的吸热本领不同，而引入了比热容这个物理量。
13、 火车 压强
【解析】根据题意知道，小亮是以运动的火车为参照物，所以树木是向后运动的；因为流体流速越大的位置，压强越小，所以火车进站时车体附近的气流速度很大，使车体附近的压强很小，人若靠近列车，则人受到外侧压强大于人内侧受到的压强，在较大的压强差作用下很容易被压向列车，发生交通事故，所以，乘客一定要站在安全线外。
点睛：本题考查的是参照物及其选择与流体压强与流速的关系，考查的都是生活中的现象，注意理论联系实际，学会用物理知识解释生活现象。
14、不变 变大
【解析】
由电路图可知，闭合开关S时，如图所示，电路为的简单电路，电压表测电源的电压，两电流表均测电路中的电流；

再闭合开关S1后，与并联，电流表A1测支路的电流，电流表A2测干路电流，电压表测电源的电压；因电源电压不变，所以，电压表V的示数不变，
因并联电路中各支路独立工作、互不影响，所以，通过的电流不变，即电流表A1的示数不变，则电压表V示数与电流表A1示数的乘积不变，因并联电路中干路电流等于各支路电流之和，所以，电流表A2的示数变大，即干路电流变大，根据可知电路总功率变大。

三、作图题（共7分）
15、
【解析】
观察图甲知道，平行光线经过凹镜的反射，变为了会聚在焦点的光线，所以，光线AO经凹面镜后的反射光线，经过焦点，与另一条反射光线的交点即A的像点A'：

16、3.6 1.8 4.5×113
【解析】
试题分析：（1）由图甲可知，弹簧测力计的最小分度值是1．3N，弹簧测力计的示数是F1=3．6N。（3）由图乙可知，弹簧测力计的示数F3=3．8N，玉石块所受的浮力F浮=F1-F3=3．6N-3．8N=1．8N。（3）阿基米德原理可知，玉石排开的水受到的重力G排水=F浮=1．8N，被排开水的质量，被排开水的体积，玉石所受的重力G=F1=3．6N，玉石的质量，玉石的体积V=V排=8×11-5m3，玉石的密度。
考点：浮力产生的原因．密度体积的计算
17、
【解析】
（1）分析实物图可知，灯泡L1与L2并联，且S2控制L2的通断，S1控制整个电路的通断，根据以上分析作图如下：

(2) 为了能够使L1、L2并联接入电路中且闭合开关后都可以发光，分析可知，只有如下这种情况符合题目的要求（L2右侧的电表为电压表，其余两电表为电流表）：

四、实验题（本大题共5小题，共20分）
18、③ 亮（大） ②
【解析】
（1）像与物关于镜面对称，所以为了让实验者所成的像落在标记物上，他应向③方向移动；
（2）标记物在A房间，为了让实验者所成的像落在标记物上，故为了使像更加清晰，房间B的亮度要比房间A亮一些；
（3）对本实验，利用地砖方便地确定像和物体的位置关系，巧妙利用生活中的物体进行实验，感受到科学就在我们身边，没有用光屏验证像的虚实，所以不能证明了平面镜所成的像是等大的虚像．
19、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
20、使像成在光屏的中央 左 缩小 照相机 远离
【解析】
（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）点燃的蜡烛由图示位置移至光具座的14cm刻度处时，u＞2f，成倒立、缩小的实像．
像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）远视镜是凸透镜，对光线有会聚作用，若取下远视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏远离凸透镜．
21、G﹣F=G2﹣G1 改变力的方向 F1+F2 （F1+F2）/ρ水g
【解析】
试题分析：（1）由实验数据计算浮力与排开水的重力，浮力等于铁块重力G减去铁块浸没在水中时弹簧测力计的示数F，即：F浮=G﹣F；排开水的重力G排等于桶与水的总重力G2减去空桶的重力G1，即：G排=G2﹣G1；比较F浮与G排的大小关系可得：G﹣F=G2﹣G1；（2）由定滑轮的特点可知，使用定滑轮，不能省力，只能改变力的方向，所以弹簧测力计的示数即为对木块的拉力，图中所示的木块浸没水中时木块共受到重力、拉力、浮力三个力的作用，根据平衡力可知，浮力为：F浮=F1+F2，根据F浮=ρ水gV排可知，木块的体积为：V木=V排=F浮/ρ水g=（F1+F2）/ρ水g。
【考点定位】阿基米德定律
22、光屏 > 靠近
【解析】
（1）实验时，在光具座上放置实验器材，调节烛焰、凸透镜和光屏的中心在同一高度上，目的是成像在光屏中央；
（2）在图中成的是倒立缩小的实像，蜡烛应放在大于2倍焦距的位置，即u＞2f；
（3）当蜡烛远离凸透镜时，烛焰的像将落在光屏的前方，烛焰的像将靠近凸透镜。

五、计算题（本大题共2小题，共13分）
23、（1）化学能转化为内能；内能转化为机械能．（2）973kg．（3）二氧化碳；过多排放会产生温室效应．
【解析】
（1）火力发电首先是燃料的化学能转化为燃气的内能，然后燃气的内能推动发电机发电，内能转化成机械能；
（2）总功率为2000kw的景观灯熄灭1h节约的电能是W＝Pt＝2000kw×1h＝2000kw•h＝2000×3.6×106J＝7.2×109J；
需要煤炭提供的能量Q燃放＝＝3.6×1010J；
则需要完全燃烧的煤炭的质量m＝＝973kg
（3）低碳生活中的“碳”指的是二氧化碳，过多会造成温室效应，全球变暖，海平面上升，气候异常．
24、（1）0.24W（2）83.3%
【解析】
根据题中“图为“测量滑轮组机械效率”的实验装置，求拉力的功率和滑轮组的机械效率”可知，本题考查功率和机械效率的计算，根据P=Fv和机械效率的公式进行计算．
【详解】
（1）由图可知，承担动滑轮和重物有3股绳子，即n=3，
已知钩码在3s内被提升了0.1m，则物体上升速度，则绳子移动速度，
拉力的功率：．
（2）有用功：．
滑轮组的机械效率：
．
答：（1）拉力的功率为0.24W；（2）滑轮组的机械效率为83.3%；

六、综合能力题（本大题共3小题，共18分）
25、0.00000016s 短 0.04 0.04 340
【解析】
（1）电磁波在真空中的传播速度是3×108m/s；根据v=可知，通话中的信息大约需要时间：t==0.00000016s,
由图中的信息可知，红外线的波长比手机wifi信号的波长要短, 如图两个波峰（或波谷）之间的距离表示一个波长：

（2）手机电池电压为4V，待机时电流约10mA，则它待机时的电功率为：
P=UI=4V1010-3A=0.04W;
该电池板充满电时耗电:W=UIt=10V4A3600s=14400J=0.04度；
（3）15时，声音在空气中的传播速度是340m/s．
26、OA OD 1.95 22.5
【解析】
（1）由第一幅图像可知，当两电阻两端的电压相同时，通过定值电阻A的电流比B大，由欧姆定律可知A的电阻小，B的电阻大，因为R1＜R2，所以OA表示的是R1的的电流与电压的图象；
从第二幅图像可知，电压增大，电流增大，但电流的变化量比电压的变化量大，根据欧姆定律可知OC表示的是电阻在减小；
从第三幅图像可知，电压增大，电流增大，但电压的变化量比电流的变化量大，根据欧姆定律可知OD表示的是电阻在变大；
因为白炽灯的电阻会随温度的升高而变大，所以OD表示的是电灯RL的I-U图象，则OC表示的是电子元件E的I-U图象。
（2）若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，由图可知，当电压为U=3V时，R1中的电流为I1=0.35A，电子元件E中的电流为IE=0.3A，
所以电流中的总电流I总=I1+IE=0.35A+0.3A=0.65A，
此时电路的总功率P总=UI总=3V×0.65A=1.95W。
（3）若将定值电阻R2与白炽灯L串联后，由图可知，当电流为I=0.15A时，灯泡两端的电压为UL=1V，R2两端的电压为U2=2.5V，此时电路两端的电压U=UL+U2=1V+2.5V=3.5V，符合题意。因此电阻R2在1分钟内产生的热量是Q2=W2=U2It=2.5V×0.15A×60s=22.5J
点睛：本题的难点是结合灯泡的电阻与温度有关判断其I-U图线。
27、（1） （2）物体处于静止状态，物体在受到拉力和重力是一对平衡力，所以拉力等于重力，即 ；而测力计对物体的拉力 与物体对测力计拉力F是一对作用力与反作用力，由牛顿第三定律可知：F=F′，因此可得：F=G.
【解析】
(1)木块受竖直向下的重力和竖直向上拉力的作用，如图所示：

（2）证明：因为物体处于静止状态，物体在竖直方向上受到拉力和重力是一对平衡力，所以弹簧测力计对物体的拉力等于物体所受重力，即 ；而测力计对物体的拉力 与物体对测力计拉力F是一对作用力与反作用力，由牛顿第三定律可知：F=F′，由以上分析可得：F=G.
