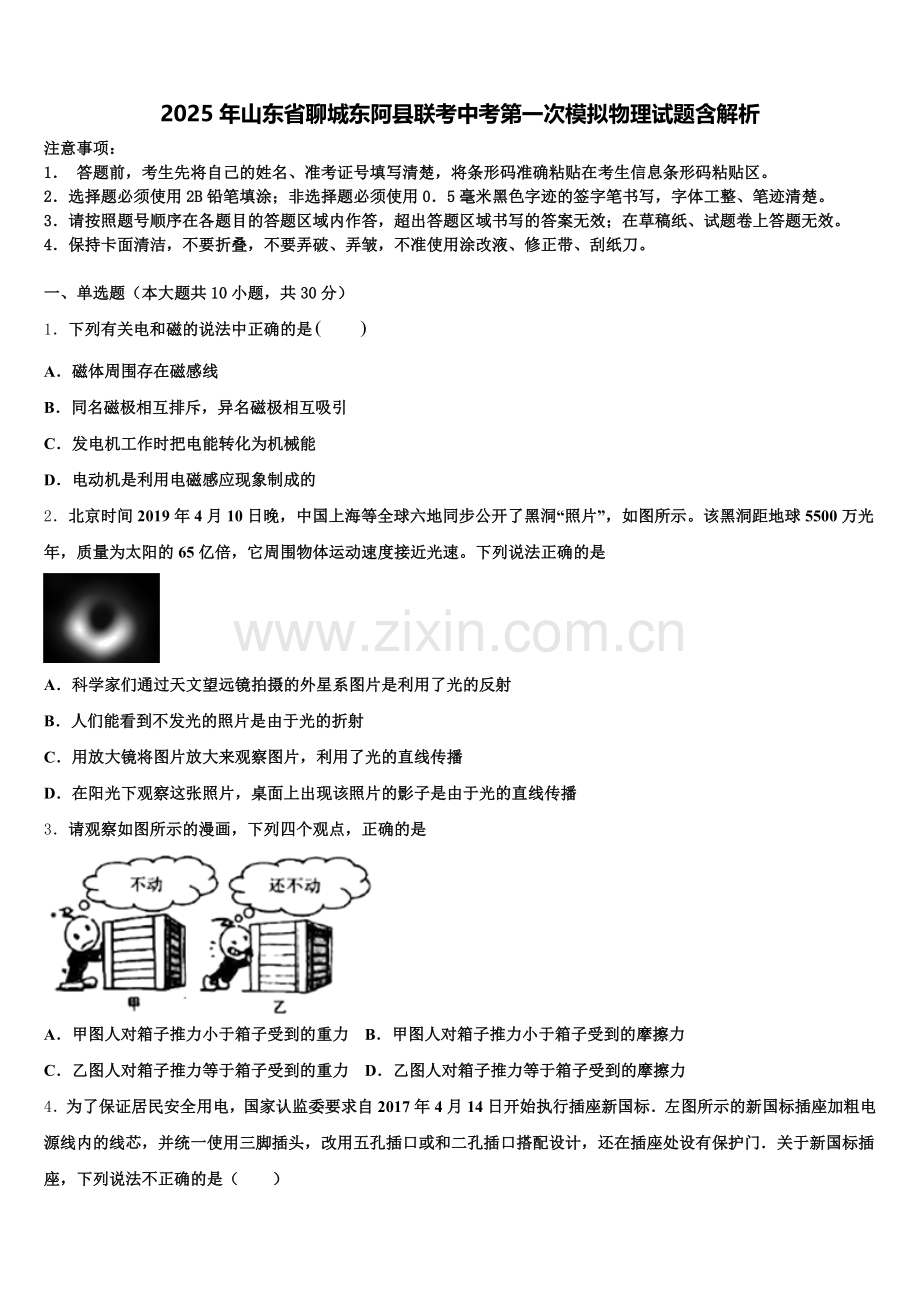

2025年山东省聊城东阿县联考中考第一次模拟物理试题含解析
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．下列有关电和磁的说法中正确的是　　
A．磁体周围存在磁感线
B．同名磁极相互排斥，异名磁极相互吸引
C．发电机工作时把电能转化为机械能
D．电动机是利用电磁感应现象制成的
2．北京时间2019年4月10日晚，中国上海等全球六地同步公开了黑洞“照片”，如图所示。该黑洞距地球5500万光年，质量为太阳的65亿倍，它周围物体运动速度接近光速。下列说法正确的是

A．科学家们通过天文望远镜拍摄的外星系图片是利用了光的反射
B．人们能看到不发光的照片是由于光的折射
C．用放大镜将图片放大来观察图片，利用了光的直线传播
D．在阳光下观察这张照片，桌面上出现该照片的影子是由于光的直线传播
3．请观察如图所示的漫画，下列四个观点，正确的是

A．甲图人对箱子推力小于箱子受到的重力 B．甲图人对箱子推力小于箱子受到的摩擦力
C．乙图人对箱子推力等于箱子受到的重力 D．乙图人对箱子推力等于箱子受到的摩擦力

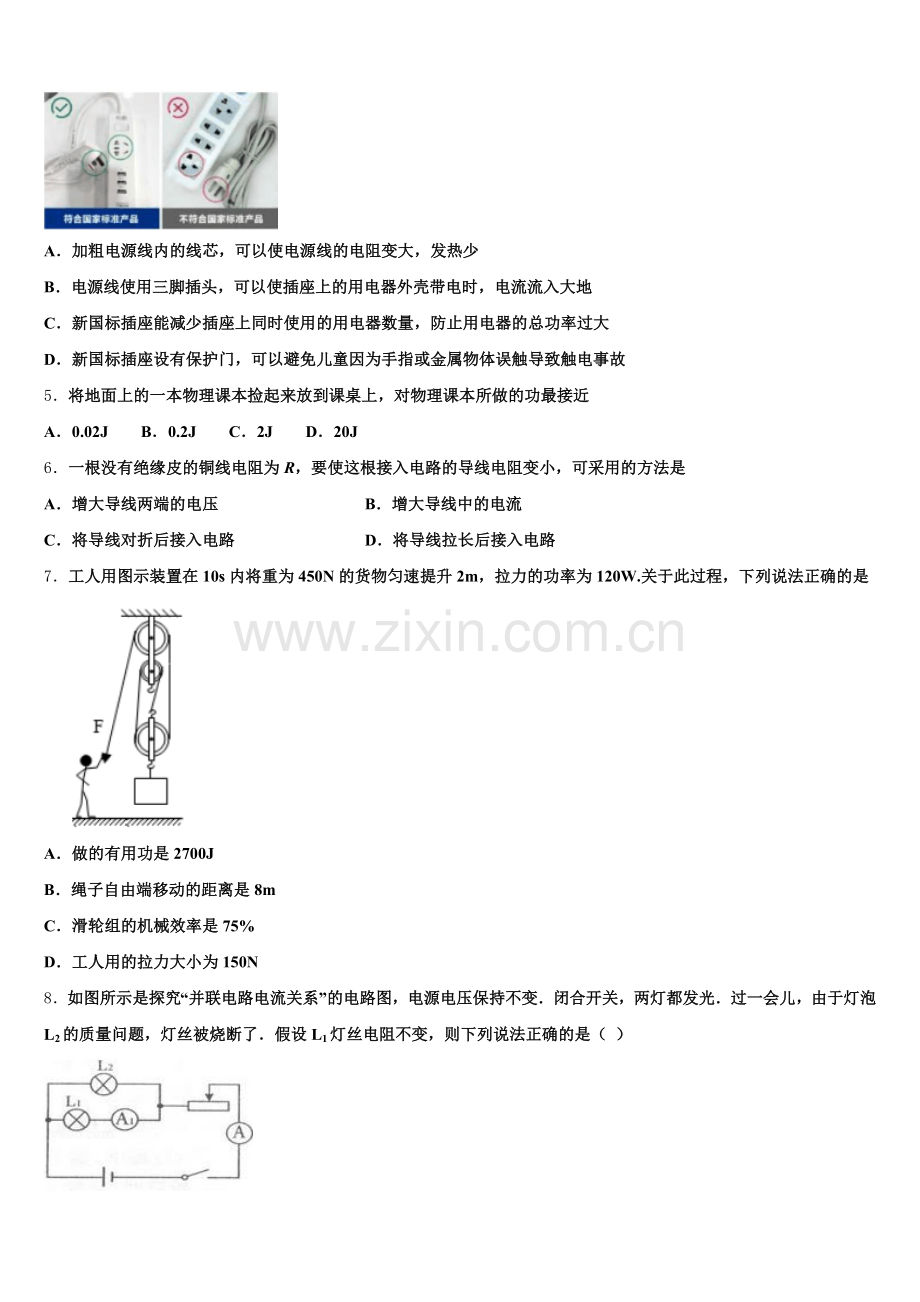

4．为了保证居民安全用电，国家认监委要求自2017年4月14日开始执行插座新国标．左图所示的新国标插座加粗电源线内的线芯，并统一使用三脚插头，改用五孔插口或和二孔插口搭配设计，还在插座处设有保护门．关于新国标插座，下列说法不正确的是（　　）

A．加粗电源线内的线芯，可以使电源线的电阻变大，发热少
B．电源线使用三脚插头，可以使插座上的用电器外壳带电时，电流流入大地
C．新国标插座能减少插座上同时使用的用电器数量，防止用电器的总功率过大
D．新国标插座设有保护门，可以避免儿童因为手指或金属物体误触导致触电事故
5．将地面上的一本物理课本捡起来放到课桌上，对物理课本所做的功最接近
A．0.02J B．0.2J C．2J D．20J
6．一根没有绝缘皮的铜线电阻为R，要使这根接入电路的导线电阻变小，可采用的方法是
A．增大导线两端的电压 B．增大导线中的电流
C．将导线对折后接入电路 D．将导线拉长后接入电路
7．工人用图示装置在10s内将重为450N的货物匀速提升2m，拉力的功率为120W.关于此过程，下列说法正确的是

A．做的有用功是2700J
B．绳子自由端移动的距离是8m
C．滑轮组的机械效率是75%
D．工人用的拉力大小为150N
8．如图所示是探究“并联电路电流关系”的电路图，电源电压保持不变．闭合开关，两灯都发光．过一会儿，由于灯泡L2的质量问题，灯丝被烧断了．假设L1灯丝电阻不变，则下列说法正确的是（ ）

A．电流表A示数变大
B．滑动变阻器两端电压变大
C．灯泡L1亮度不变
D．电流表A1示数变大
9．如图所示，使用手机摄像头扫描維码时，成缩小的实像．下列仪器成像特点与其相同的是（）

A．放大镜
B．照相机
C．投影仪
D．显微镜
10．如图所示，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则发生的故障可能是（　　）

A．火线与零线短路 B．a、d之间某处断路
C．b、c之间某处断路 D．灯L的灯丝烧断
二、多选题（本大题共3小题，共12分）
11．下列关于温度、热量和内能的说法中正确的是
A．零摄氏度的物体，它一定有内能
B．物体温度不变，它的内能可能改变
C．热传递过程中，热量多的物体将内能传递给热量少的物体
D．物体内能增加，它可能吸收热量，也可能外界对它做了功
12．如图所示的现象中说法正确的是（ ）

A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．丙图：缓慢向上提拉与水面的玻璃板，弹簧测力计示数变大，说明分子间存在引力
D．丁图：橡胶塞被推出时，瓶内有白雾产生，这是因为瓶内气体对外做功，内能减小，温度降低，水蒸气液化成小水滴
13．如图，电源电压不变，R0为定值电阻，灯L1，L2分别标有“6V 6W”、“6V 3W”字样，设灯的电阻不变，当S与a接触时，电流表示数为0.3A，R0消耗的电功率为P1；当S与b接触时，R0消耗的电功率为P2；已知P1：P2＝9：4，下列说法正确的是

A．L1，L2的电阻之比为1：2
B．电源电压为6V
C．定值电阻R0的阻值为6Ω
D．S分别与a，b接触时，电路的总功率之比为3：2
三、填空题（本大题共5小题，共10分）
14．小明用如图所示的动滑轮提起140N的水桶，动滑轮重20N（不计绳重和摩擦），小明拉绳子的速度为0.5m/s，则在8s内小明做的有用功为______J，小明拉绳的拉力为______N，拉力的功率是______W，动滑轮的机械效率为______．如果向水桶内再加入40N的水，则动滑轮的机械效率______（选填“变大”、“变小”或“不变”）．

15．如图所示是分别通过A、B两个导体的电流与其两端电压的关系图．由图可知，若将A、B两导体串联后接入电路，当通过A的电流为0.1A时，A和B两端的总电压是_____V；将A、B并联后接入电路，当通过B的电流为0.2A时，通过A的电流是_____A．

16．如图所示，轻质杠杆OA中点悬挂重为100N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则力F的大小是_____，保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，力F将_____（选填“变大”、“变小”、或“不变”，下同）．若本实验中F的方向始终与棒垂直，则F将_____．

17．一台单缸四冲程汽油机，飞轮转速是3600r/min，该汽油机每秒钟内对外做功_____次，完成_____个冲程。
18．在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲_____F乙、两杯液体的密度ρ甲_____ρ乙、两个烧杯底部所受液体的压强p甲_____p乙（选填”大于”、“小于”或”等于“）

四、计算题（本大题共3小题，共29分）
19．如图所示的电路，小灯泡标有“6V，3W”的字样，电源电压恒为9V，小灯泡电阻不变，闭合开关S，当滑动变阻器滑片P移到某一位置时，小灯泡恰好正常工作，求：
小灯泡正常工作的电流；滑动变阻器接入电路的电阻；滑动变阻器的功率．
20．2016 年 5 月，中国首批电气新能源公交汽车在常州使用。它既可以用充电桩充电，也可以用车辆顶部的太阳能电池板为车辆辅助充电，还可以使用天然气。当蓄电池电力储存不够时，就用燃气发动机为汽车提供动力。太阳能电池板每天能向蓄电池充入 10kW·h～20kW·h 的电能。已知蓄电池消耗的电能有 90%转化为汽车前进所做的功，天然气完全燃烧产生的内能有 30%转化为汽车前进所做的功，天然气热值为4.5×107J/kg，该车行驶时受到的阻力为 3.6×103N。
（1）当车辆以 72km/h 匀速行驶时，牵引力的功率为多少？
（2）太阳能电池板提供的电能每天最少能让汽车匀速行驶多少距离？
（3）若汽车使用太阳能电池板提供的电能，则每天最多可以节约天然气的质量为多少？
21．如图所示，是“彩虹”牌某款电热毯的简易电路图。电源电压保持不变，是电热毯加热的电热丝，是定值电阻，该电热毯的额定电压为。当开关闭合时，电热毯处于高温加热状态，其额定加热功率为；当开关断开时，电热毯处于低温加热状态。求：

（1）该电热毯的电热丝的阻值大小；
（2）该电热毯处于正常工作的高温加热状态时，消耗的电能大小；
（3）若的阻值为，则当该电热毯处于低温加热状态与高温加热状态时，其中的电热丝所消耗的电功率大小之比。
五、作图题（本大题共2小题，共4分）
22．在图中补全凹透镜的入射光线和折射光线；

23．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．

六、实验探究题（本大题共3小题，共15分）
24．小明在“测量某物块密度”的实验中，进行如下的实验步骤：

A．如图甲所示，在量筒中倒入适量的水，记下水的体积；将小物块用细线系好后，慢慢地浸没在水中，记下小物块和水的总体积。
B．把天平放在水平桌面上，正确调节横梁上的平衡螺母，使横梁平衡。
C．如图乙所示，将小物块放在左盘中，在右盘中增减砝码和移动游码，直至横梁恢复平衡。
按照上述A、B、C顺序进行实验，测出小物块的体积为_____cm3，测出小物块的质量m为_____g，小物块的密度为_____kg/m3，测量值与真实值相比_____（选填“相等”、“偏大”或“偏小”）。为了减小实验误差，实验步骤A、B、C最佳的实验操作顺序是_____（填写字母）。
25．如图（1）所示，是比较液体甲和液体乙吸热能力的实验．在实验室，使用了相同的酒精灯、相同的设备，首先分别对质量相同的液体甲和液体乙加热相同的时间（不考虑热量的损失），然后分析二者温度的升高情况得出结论．
（1）若被加热的液体甲和液体乙的初温、质量、加热时间均相同，图（2）是液体甲中温度计的最终温度示数，其示数为_____℃．
（2）已知液体甲的比热容为c甲，液体乙的比热容为c乙，二者的关系为c甲＞c乙，则液体乙的最终温度_____（选填“大于”、“等于”或“小于”）液体甲的最终温度．

26．小华做“测定小灯泡电功率”实验，所用器材如下：电源(电压保持不变)、电流表、电压表(0~15 伏量程损坏)、滑动变阻器“50Ω 2A”、待测小灯(标有“0.2A”字样)、电键 S 以及导线若干。小华正确连接实验器材，实验操作正确。闭合电键发现电流示数为 1V，电流表示数为 0.1A。闭合电键后，移动变阻器的滑片，发现无法完整地完成这个实验。小华在分析、思考后，将电压表并联在合适的电路两端，且实验步骤正确，将数据记录在一张表格中。
物理量
电压(伏)
电流(安)
1
3.0
0.16
2
2.5
0.20
3
2.0
0.24
①测定小灯泡电功率的实验原理是： _________。
② 判断小灯泡正常发光的方法是： __________。
③ 求：小灯泡的额定功率。(请写出计算过程)___________
参考答案

一、单选题（本大题共10小题，共30分）
1、B
【解析】
A．磁感线是为了形象的描述磁场而引入的，实际上并不存在，故A错误；
B．由磁极间的相互作用可知，同名磁极相互排斥，异名磁极相互吸引，故B正确；
C．发电机利用电磁感应原理工作，将机械能转化为电能，故C错误；
D．电动机是利用通电导体在磁场中受力运动的原理制成的，故D错误．
注意分清楚研究电磁感应和磁场对通电导线作用力的两个原理，从能的转化看，两者是相反的，即电磁感应现象中将机械能转化为电能，而磁场对通电导线的作用力，将电能转化为机械能．
2、D
【解析】
A. 科学家们通过天文望远镜拍摄的外星系图片是利用了凸透镜成像现象，是光的折射，故错误；
B. 能看到本身不发光的照片，说明这个照片反射的光线能向四面八方传播，这说明在这个物体上发生了漫反射的原因，漫反射属于光的反射，故错误；
C. 用放大镜将图片放大来观察图片，是凸透镜成像现象，利用了光的折射，故错误；
D.桌面上出现该照片的影子,是由于光的直线传播，故正确。
3、D
【解析】
甲图和乙图中用水平推力推木箱，都没有推动，即此时木箱都处于平衡状态，木箱所受的推力和摩擦力是一对平衡力，即推力等于摩擦力，故ABC错误，D正确.
4、A
【解析】
A.加粗电源线内的线芯，可以使电源线的电阻变小，发热少，故A错误，符合题意；
B.电源线使用三角插头，三角插头的最上面的长一点的脚是接地线，如果漏电，插座上的电器外壳的电会通过地线流入大地，保护人体安全，故B正确，不符合题意；
C.新国标插座只有一个五孔插头，能减少插座上同时使用的用电器数量，防止用电器的总功率过大，故C正确，不符合题意；
D.新国标插座设有保护门，可以避免儿童因为手指或金属物体误触导致触电事故，更加安全，故D正确，不符合题意．
故选A．
5、C
【解析】
一本物理课本的质量m=200g=0.2kg，
G=mg=0.2kg×10N/kg=2N，
课桌高度约为1m，
人对课本做的功：W=Gh=2N×1m=2J．
故选C．
6、C
【解析】
影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越短、横截面积越大电阻越小．故选C.
7、C
【解析】
A、有用功：W有=Gh=450N×2m=900J，故A错误；
B、滑轮组的动滑轮绕3段绳，绳子自由端移动的距离s=3h=3×2m=6m，故B错误；
C、总功：W总=Pt=120W×10s=1200J，滑轮组的机械效率η==75%，故C正确；
D、工人用的拉力大小为：F==200N，故D错误．
8、D
【解析】
∵两灯泡并联在电路中，又与滑动变阻器串联；
∴根据并联电路的总电阻小于各分电阻，灯泡L2的灯丝被烧断后该部分电阻相当于变大；
∴灯泡L1和滑动变阻器串联于电路中，电路总电阻变大．
又∵电源电压不变；
∴根据欧姆定律I=可得：通过干路的电流变小，即A的示数变小，故A错误．
根据串联分压，当L2烧断后，该部分电阻变大，分得的电压变大；则滑动变阻器分得的电压将会变小，故B错误．
由于灯L1的电阻不变，而其两端分得的电压变大，因此通过灯L1的电流增大，电流表A1的示数变大，故D正确；
由P=I2R知：当电阻不变时，通过灯L1的电流变大，其实际功率会变大，即灯L1变亮，故C错误．
故选D．
9、B
【解析】
手机摄像头是一个凸透镜，使用手机摄像头扫描維码时，成倒立缩小的实像．
A．放大镜是利用凸透镜成正立、放大的虚像工作的．不符合题意．
B．照相机是利用凸透镜成倒立、缩小的实像工作的．符合题意；
C．投影仪利用凸透镜成倒立、放大的实像工作的．不符合题意．
D．由显微镜成像原理知：物体经物镜折射后，成倒立放大的实像，这个像正好处在目镜的焦点之内，又经目镜成正立、放大的虚像，此时的目镜相当于一个放大镜，故不符合题意．
故选B．
重点是凸透镜成像的应用，要牢记凸透镜成像规律，是常考试的内容，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．
10、C
【解析】
电灯L不亮，表示电路中出现了断路，而不是短路，如果是短路会造成电源短路，这样就会烧断保险丝而断开火线；“用测电笔测试c点时，氖管发光，说明被测点与火线导通，不亮说明被测点与零线是断开的，所以bc之间某处断路．故C正确．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
试题分析：温度是表示物体的冷热程度，热量是在热传递的过程中传递内能的多少，内能是指物体内部所有分子的动能和势能的总和．物体在任何温度下都有内能，所以零摄氏度的物体，它一定有内能，选项A说法正确；内能跟温度有关，但是晶体在熔化和凝固过程中，吸收或放出了热量，内能发生了变化，温度是不变的，选项B说法正确；热传递的条件是有温度差，热量是一个过程量，在热传递的过程中体现的是内能的改变，选项C说法错误；做功和热传递都可以改变物体的内能，物体内能增加，它可能吸收热量，也可能外界对它做了功，选项D说法正确．故选ABD．
考点：温度、热量和内能
12、ACD
【解析】A. 甲图：抽去玻璃隔板后，由于分子在不停地运动，所以两瓶中的气体逐渐混合，是气体的扩散现象，A正确；
B. 乙图：试管内的水沸腾后，水蒸气的内能转化为机械能软木塞从试管口顶飞，故B错误；
C. 丙图：缓慢向上提拉与水面的玻璃板，因为分子间存在引力，所以弹簧测力计示数会变大，C正确；
D. 丁图：橡胶塞被推出时，因为瓶内气体对外做功，内能减小，温度降低，所以水蒸气液化成小水滴，瓶内产生白雾，D正确。
选ACD。
点睛；本题四个图都与分子运动有关，要牢记分子运动所产生的现象，由分子的运动和分子间的作用力的存在物体才具有内能，在内能与机械能转化时，注意搞清楚方向。
13、ACD
【解析】
（1）已知灯泡的额定电压和额定功率，根据电功率的公式求出灯泡的电阻；然后求出L1，L2的电阻；
（2）已知P1：P2=9：4，根据P=I2R求出两个状态下的电流之比，已知当S与a接触电阻R0与L1串联时电流表示数为0.3A，据此即可求出；当S与b接触R0与L2串联时电路中的电流I2；然后根据欧姆定律和串联电路的特点得出电源电压的表达式，即可求出电源电压和电阻R0的阻值；
（3）利用P=UI即可求出总功率之比。
【详解】
（1）灯泡的电阻：，，
则R1:R2=6Ω:12Ω=1:2，故A正确；
（2）根据P=I2R可得：，，
由图可知：当S与a接触时，电阻R0与L1串联，
根据欧姆定律和串联电路的特点可得电源电压U=I1（R1+R0）=0.3A（6Ω+R0）------------①
当S与b接触时，R0与L2串联；电源电压U=I2（R2+R0）=0.2A（12Ω+R0）-----------②
由①②可得：R0=6Ω，U=3.6V；故B错误，C正确；
（3）总功率之比为P总1:P总2=UI1:UI2=I1:I2=0.3A:0.2A=3:2，故D正确。
故选ACD。

三、填空题（本大题共5小题，共10分）
14、280 80 40 87.5% 变大
【解析】
由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，已知小明拉绳子的速度为0.5m/s，则物体上升的速度：v′=v=×0.5m/s=0.25m/s，
物体上升的高度：h=v′t=0.25m/s×8s=2m，
小明做的有用功：W有用=Gh=140N×2m=280J，
不计绳重和摩擦，则拉绳的拉力：F=（G+G动）=（140N+20N）=80N；
拉力的功率：P===Fv=80N×0.5m/s=40W，
动滑轮的机械效率：η===，
使用同一滑轮组，在提升高度相同时，所做的额外功不变，增加水的重力，增大了有用功，所以有用功在总功中所占的比例变大，机械效率会变大．
15、1.5 0.4
【解析】
（1）将A、B串联后接入电路时，通过它们的电流相等，根据图象读出A、B两端的电压，利用串联电路的电压特点求出AB两端的电压之和；
（2）A、B并联时，各支路两端的电压相等，根据图象读出通过B的电流为0.2A时两端的电压以及通过A的电流．
【详解】
（1）因为串联电路中各处的电流相等，所以通过A的电流为0.1A时，通过B的电流也为0.1A，
由图象可知，通过AB两端的电压分别为UA=0.5V，UB=1.0V，
又因为串联电路中总电压等于各分电压之和，所以A和B两端的电压总和：UAB=UA+UB=0.5V+1.0V=1.5V；
（2）因为并联电路中各支路两端的电压相等，所以将A、B并联后接入电路中时，它们两端的电压相等，
由图象可知，当通过B的电流为0.2A时，两端的电压为2.0V，也是A两端的电压，
由图象可知，A两端的电压为2.0V时，通过的电流为0.4A．
16、50N 不变 变小
【解析】
如图，杠杆在A位置，，

杠杆平衡，所以，所以；
杠杆在B位置，OA′为动力臂，OC′为阻力臂，阻力不变为G，所以，所以 ，
杠杆平衡，所以，所以 ；由此可知当杠杆从A位置匀速提到B位置的过程中，力F的大小不变；
将杠杆从A位置匀速提升到B位置的过程中，如果F的方向始终与棒垂直，则力F的力臂不变，阻力G不变，阻力臂变小，由杠杆平衡条件可得，动力F将变小．
17、30 120
【解析】
一台四冲程汽油机曲轴的转速是3600r/min，即每秒钟转60圈，因一个工作循环转2圈，完成4个冲程，做功一次；所以每秒完成120个冲程，做功30次。
18、 等于 小于 小于
【解析】解：由图可知，密度计在甲、乙液体中处于漂浮状态，此时所受浮力等于其重力，即F浮=G，
两密度计完全相同，重力相等，所以密度计在两种液体中所受的浮力相等，F甲=F乙；
甲中密度计排开液体的体积大于乙中密度计排开液体的体积，根据F浮=ρ液gV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙；
液面高度相同，根据P=ρgh可知，甲烧杯底部受到的压强小，即P甲＜P乙；
点睛：本题考查了阿基米德原理、物体的浮沉条件和液体压强公式的应用，利用好物体浮沉条件F浮=G是解题的关键。

四、计算题（本大题共3小题，共29分）
19、 (1)0.5A(2)6Ω(3)1.5W
【解析】
（1）由小灯泡的铭牌“6V 3W”，可知小灯泡正常工作电流
（2）闭合开关S，滑动变阻器R1和小灯泡串联，当滑动变阻器滑片P移到某一位置时，小灯泡恰好正常工作．则滑动变阻器两端电压U1=U-UL=9V-6V=3V，通过滑动变阻器的电流I=IL=0.5A，所以滑动变阻器连入电路的电阻
（3）此时滑动变阻器的功率
答：（1）小灯泡正常工作电流为0.5A．（2）滑动变阻器接入电路的电阻为6Ω．（3）滑动变阻器的功率为1.5W．
20、（1）3.3×104W （3）9000m （1）4.8kg
【解析】试题分析：（1）汽车的速度v=33km/h=30m/s，匀速行驶时牵引力等于阻力F=f=1．6×101N，所以牵引力的功率为P=Fv=1．6×101N×30m/s=3．3×104W；（3）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，汽车获得的机械能：W机械=W电×90%=1．6×103J×90%=1．34×103J，汽车行驶的最小距离：s=W机械/F=1．34×103J/1．6×101N=9000m；（1）太阳能电池板每天向蓄电池充入的电能至少为W电=10kWh=1．6×103J，W电×90%=Q天然气×10%，代入数据：1．6×103J×90%=Q天然气×10%，解得Q天然气=3．16×108J，故每天最多可以节约天然气的质量为m=Q天然气/q=3．16×108J/4．5×103J/kg=4．8kg。
【考点定位】功和功率；机械运动；新能源
21、（1）440Ω（2）1.98×105J（3）4:25
【解析】
（1）当开关S闭合时，只有R1的简单电路，R1的阻值R1===440Ω；
（2）电热毯处于高温加热状态时，30min消耗的电能W=P额t=110W×30×60 s=1.98×105J；
（3）当开关S断开时，电热毯处于低温加热状态，R1、R2串联，，
低温状态下电路中的R1的功率P低温=I2R1=（0.2A）2×440Ω=17.6W，
两种状态下电阻R1的电功率之比：17.6W:110W=4:25。
答：（1）R1的阻值为440Ω；
（2）该电热毯处于高温加热状态时，10min消耗的电能为1.98×105J；
（3）当该电热毯处于低温加热状态与高温加热状态时，其中的电热丝所消耗的电功率大小之比为4:25。

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点作出折射光线；根据过光心的光线经凹透镜折射后传播方向不改变作出折射射光线．如图所示：

23、
【解析】
根据平面镜成像的特点：像与物大小相等；像、物到镜面的距离相等；像、物的连线与镜面垂直；即像与物关于平面镜对称．连接AA/、BB/，分别找出它们的中点并连接，连线就是平面镜的位置，如图

六、实验探究题（本大题共3小题，共15分）
24、10 27 2.7×103 偏大 BCA
【解析】
由甲图可知，量筒中水的体积为30mL，小物块与水的总体积为40mL，故小物块的体积：V=40cm3-30cm3=10cm3；
天平平衡时，左盘物体的质量等于右盘砝码的质量和游码质量的和，即小物块的质量：m=20g+5g+2g=27g；
小物块的密度：ρ=＝2.7g/cm3=2.7×103kg/m3；
由于测量过程中，小物块上面会沾有一些水，故使得被测物块的质量比实际值偏大，根据密度公式ρ=可知，计算出的密度偏大；
为了减小实验误差，应先测量物块的质量，后测量它的体积，这样可避免物块上沾有水而测不准它的质量，因此最佳的实验操作顺序是：BCA。
25、30 大于
【解析】
（1）由图（2）知道，温度计的分度值为1℃，所以，温度计的示数是30℃．
（2）甲和液体乙的初温、质量相同，加热时间均相同，由转换法知道，吸收的热量相同，又因为液体甲的比热容为c甲，液体乙的比热容为c乙，且二者的关系是：c甲＞c乙，所以，由Q=cm（t﹣t0）知道，t＝t0+，即液体乙的最终温度大于液体甲的最终温度．
26、P=UI 通过灯的电流为0.2A时，灯正常发光 见解析
【解析】
①测定小灯泡电功率的实验原理是：P=UI；
②由于待测灯泡标有0.2A字样，表示灯的额定电流为0.2A，所以，当通过灯的电流为0.2A时，灯正常发光；
③正确串联实验器材，当电路中的电流变大时，说明灯的电压变大，由串联电路电压的规律知道，变阻器的电压变小，分析表中数据知道，电压表应并联在变阻器的两端；闭合电键S前，变阻器连入电路中的电阻最大，观察到此时电流表、电压表的示数为0.1安、1.0伏，由欧姆定律，变阻器的电压是：U滑 =IR滑大 =0.1A×50Ω=5V，由串联电路电压的规律知道，电源电压是：U=5V+1V=6V，根据第2次操作数据，由串联电路电压的规律知道，灯的额定电压是：UL =U-U1 =6V-2.5V=3.5V，根据串联电路电流的规律，灯的额定功率：PL =UL IL =3.5V×0.20A=0.70W。
