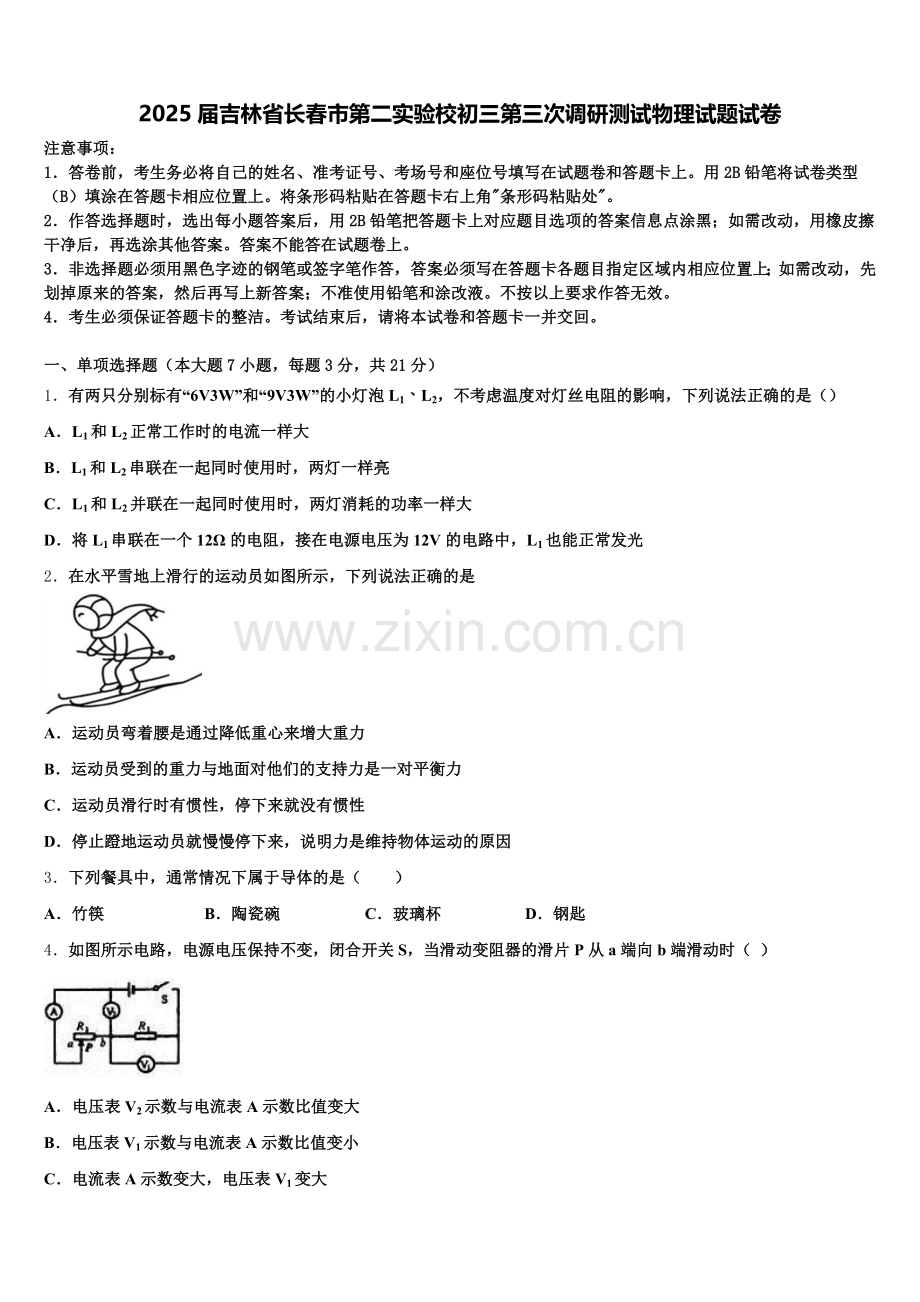

2025届吉林省长春市第二实验校初三第三次调研测试物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．有两只分别标有“6V3W”和“9V3W”的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）
A．L1和L2正常工作时的电流一样大
B．L1和L2串联在一起同时使用时，两灯一样亮
C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大
D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光
2．在水平雪地上滑行的运动员如图所示，下列说法正确的是

A．运动员弯着腰是通过降低重心来增大重力
B．运动员受到的重力与地面对他们的支持力是一对平衡力
C．运动员滑行时有惯性，停下来就没有惯性
D．停止蹬地运动员就慢慢停下来，说明力是维持物体运动的原因
3．下列餐具中，通常情况下属于导体的是（　　）
A．竹筷 B．陶瓷碗 C．玻璃杯 D．钢匙
4．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时（ ）

A．电压表V2示数与电流表A示数比值变大
B．电压表V1示数与电流表A示数比值变小
C．电流表A示数变大，电压表V1变大
D．电流表A示数变大，电压表V2变大
5．如图甲所示电路，电源电压恒为7.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“25Ω 0.8A”，灯泡标有“3V 1.5W”字样，其U﹣I图象如图乙所示．闭合开关，在电路安全的情况下，则下列说法中正确的是

A．灯泡的最小功率是0.35W
B．电压表示数的变化范围是1V～3V
C．电流表示数的变化范围是0.3A～0.5A
D．滑动变阻器的电阻允许调节的范围是9～25Ω
6．如图，电源电压恒定．闭合开关，将滑动变阻器的滑片向右端移动时，下列判断正确的是

A．电流表和电压表示数均不变
B．电流表和电压表示数均变小
C．电路的总功率变大，灯泡变亮
D．电路的总功率不变，灯泡变暗
7．黑暗的房间里有两盏电灯，只有一盏灯点亮，但人能看到未点亮的灯泡．以下对于“看到未点亮灯泡”所画的光路图，正确的是
A． B．
C． D．
二、填空题（本大题7小题，共21分）
8．小明想制作一个调光台灯，现有规格为 “12V 6W”和 “18V 9W”的灯泡各一只，电源、开关甲“10Ω，1A”、乙“30Ω，0.5A”、丙“50Ω，0.2A”三个不同型号的滑动变阻器、导线若干。
小明在实验中发现，规格不同的这两只灯泡在同少电路中也能同时正常发光，只需将它们___________联，并且电源电压应为___________V。他先使用24V的电源，把两只灯泡分别与滑动变阻器串联制成调光台灯，电路如图所示，要让电路安全工作，他应该选用滑动变阻器___________(选填“甲”“乙”或“丙”)，调节过程中亮度变化范围较大的是灯泡___________。(假设灯丝电阻不变)
9．如图所示，闭合开关，螺线管的下端是_____极；条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧长度将_____（选填“伸长”、“缩短”或“不变”）。

10．如图所示，一个重5.4N，体积为2×10-4m3的金属块用细线挂在弹簧测力计下，浸没水中后金属块受到的浮力是______N，此时弹簧测力计的示数是______N．该金属的密度是______kg/m3（g=10N/kg，ρ水=1.0×103kg/m3）．

11．如图所示为一个紫砂壶，它工艺考究，做工精细．在壶盖上开有一个小孔，其作用是在倒水时内外的____________相等．由于壶身和壶嘴构成_______，为方便装水和倒水因而要求它们的高度相平．

12．如图所示，在水平拉力F的作用下，物体A以0.2m/s的速度，在水平地面上做匀速直线运动，此时弹簧测力计的示数为3N，则A与地面间的摩擦力f＝_____N，拉力F的功率_____W（滑轮、弹簧测力计的重力以及滑轮与绳的摩擦不计）；若A与地面间的摩擦力不变，当机械效率为80%时，拉力F为_____N．

13．注射器的针头做得很尖，其目的是为了增大_____；注射器能将药液吸入针管是利用了_____的作用．
14．夏天常用的电热驱蚊器是利用电流的__________效应工作的．其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中正常工作1000s产生的热量是_________J．
三、作图题（共7分）
15．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．

16．根据如图所示的实物连线图，在答题卡上相应的位置画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）．

17．如图所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．

四、实验题（本大题共5小题，共20分）
18．在“探究不同物质吸热升温的现象”实验中，将甲、乙两种不同的液体分别放入两个相同的烧杯内，用相同的电加热器同时加热记录相关数据，并绘制出如图所示的图象(不计热量损失)．
实验时，选用初温和______均相等的甲、乙两种液体．加热10min，甲吸收的热量______( 选填“大于”“小于”或“等于” )乙吸收的热量．若甲、乙两种液体吸收的热量相等，______液体升高的温度大些．甲、乙两种液体中，______液体的比热容较大．
19．小明在实验室测量某金属块的密度．实验步骤如下：

（1）小明先把金属块放入装有适量水的量筒中，量筒内水面的位置如图甲所示．然后他将金属块从量筒中取出，直接放在已调节好的托盘天平上，天平平衡时游码在标尺上的位置和右盘砝码如图乙所示，计算金属块的密度为_____kg/m1．
（2）小明这种测量方法测出的金属块密度值_____（选填“偏大”、“偏小”或“不变”）．
（1）小明接着又测定某液体密度．他根据实验数据绘制了液体和容器的总质量m总跟液体的体积V之间的关系图象，如图丙所示，根据图象可计算液体的密度为_____kg/m1．
20．小明利用铅笔做了几个物理小实验。

（1）如图甲所示，将铅笔斜放在注水的碗中，看到铅笔发生了弯折，这一现象说明了光从水斜射入空气发生了_____现象；
（2）如图乙所示，两只手的食指压住铅笔的两端静止时，铅笔对左、右手指的压强大小关系是p左_____p右；
（3）如图丙所示，把一本厚厚的书放在桌面上，然后在书和桌面间垫几支相同的圆柱形铅笔，用橡皮筋可以轻易拉动书，这说明_____代替滑动可以减小物体间的摩擦，书由静止开始运动说明力可以改变物体的_____。
21．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
22．现用一个瓶口扎有橡皮膜的空塑料药瓶和装有水的柱形透明容器，探究液体内部压强特点。

（1）将药瓶竖直浸入水中，一次瓶口朝上，一次瓶口朝下，观察到的现象是_______，说明液体内部向各个方向都有压强。
（2）保证两次药瓶在水中的位置相同，观察到瓶口朝下的药瓶的橡皮膜凹陷的程度更____（填“小”或“大”），说明液体压强______________。
（3）若拿着开口朝下时的装置从山下到山上（保证药瓶在水中的位置不变），观察到橡皮膜凹陷程度___（填“变大”“不变”或“变小”）。
五、计算题（本大题共2小题，共13分）
23．某型号的国产航行器外形为圆柱体，长5m，底面积为0.5m1．某次它在水下4000m进行搜索时，该航行器受到海水产生的压强为_____Pa，受到海水的浮力为_____N．（海水密度为1×103kg/m3）
24．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：

（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
六、综合能力题（本大题共3小题，共18分）
25．饮水机是一种常用的家用电器，其加热水槽部分的原理图如图，其中S是一个温控开关，R1为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一侧，使饮水机处于保温状态．请回答下列问题：
A、B是两盏不同颜色的指示灯．如果用红色表示正在对水加热，黄色表示保温，则A灯为_____色灯饮水机正常工作，加热时加热管的功率为550W，保温时加热管的功率为88W，则电阻R2的阻值为多大_____？（不考虑温度对阻值的影响，且不计指示灯的阻值）若该饮水机将0.5kg的水从20℃加热到97℃，用时350s，则饮水机的加热效率为多少______？[水的比热容为4.2×103J/（kg•℃）]
26．如图甲是小希家厨房用的电热水龙头，能够即开即热、冷热兼用，非常方便。图乙是它的原理电路图。R1、R2为电热丝，其中R2＝242Ω．通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。不考虑温度对电阻丝的影响，请回答下列问题：

（1）电热丝是利用电流的_____效应工作的，分析电路图，开关与_____（填“1、2”或“2、3”）接触时，水龙头放出的是热水。
（2）水龙头放温水时，正常工作功率为1100W，求：R1的电阻是多大______？
（3）水龙头放热水时，电路消耗的总电功率是多少W______？
27．悬浮在海水中的潜艇排开海水的质量为3×106kg（g取10N/kg，海水的密度取1×103kg/m3）。
在如图上面画出潜艇的受力示意图（以点代替潜艇）。潜艇排开海水的体积是多少？潜艇所受浮力多大？潜艇所受重力多大？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A．两灯泡正常发光时的电流分别为：
I1==0.5A，
I2=，
所以两灯泡正常发光时的电流不一样，故A不符合题意；
B．两灯泡的电阻分别为：
R1==12Ω，
R2==27Ω，
两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B不符合题意；
C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P=可知，两灯泡消耗的电功率不相等，故C不符合题意；
D．将L1串联在一个12Ω的电阻时，电路中的总电阻
R总=R1+R=12Ω+12Ω=24Ω，
电路中的电流
I==0.5A，
因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D符合题意．
2、B
【解析】
A、运动员弯着腰是通过降低重心来增大稳度，不是增大重力，故A错误；
B、运动员受到的重力和地面对他们的支持力大小相等、方向相反、作用在同一物体上、作用在同一直线上，是一对平衡力，故B正确；
C、一切物体在任何运动状态下都有惯性，运动员滑行时有惯性，停下来也有惯性，故C错误；
D、停止蹬地，运动员受到摩擦力的作用会慢慢停下来，说明力是改变物体运动状态的原因，不是维持物体运动的原因，故D错误。
故选B。
3、D
【解析】
ABC、玻璃杯、竹筷、陶瓷碗都不容易导电，是常见的绝缘体，故ABC不合题意；
D、钢匙是金属制成的，容易导电，是导体，故D符合题意。
4、C
【解析】
A．由电路图可知，R1和R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；当开关S闭合，滑片由a端向b端移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可知，电路中的电流变大，即电流表的示数变大；
因电压表V2示数与电流表A示数比值等于滑动变阻器接入电路的阻值，因此比值变小，故A错误；
B．因电压表V1示数与电流表A示数比值等于R1的阻值，所以，滑片移动时，电压表示数与电流表示数的比值不变，故B错误；
C．由U=IR可知，R1两端电压变大，故C正确；
D．因串联电路总电压等于各分电压之和，所以由U2=U﹣U1可知：即电压表V2读数会变小，故D错误。
5、D
【解析】
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P＝UI可得，灯的额定电流：IL额0.5A，由I得：灯泡正常发光时的电阻RL6Ω，由于电压表的量程为0∼3V,电流表的量程为0∼0.6A,则灯泡两端的最大电压为3V,则通过灯泡的最大电流I最大IL额＝0.5A；由I得：电路中的最小总电阻R最小15Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小＝R最小−RL＝15Ω−6Ω＝9Ω，因为滑动变阻器的规格为“25Ω lA”，所以滑动变阻器的电阻允许调节的范围是9Ω∼25Ω，故D正确；当R滑＝25Ω时，电路总电阻最大，电路电流最小，设最小电流为0.3A，则滑动变阻器的电压为25Ω0.3A＝7.5V＝电源电压，故最小电流不等于0.3A，故C错误；当R滑＝25Ω时，电压表示数最小，设电压表示数最小为1V，则滑动变阻器的电压为7.5V1V＝6.5V,由图乙知，灯泡的电压为1V时，通过它的电流为0.35A,而滑动变阻器的电流为0.26A, 滑动变阻器与灯泡串联,电流不相等，故B错误，当灯泡的电压为1V时，电流为0.35A，灯泡的功率为P＝1V0.35A＝0.35W,由以上分析可知，灯泡的电压最小不等于1V，故0.35W不是灯泡的最小功率，故A错误．故选D.
点睛：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P＝UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U＝IR求出灯泡两端的最小电压，利用P＝I2R求出灯泡的最小功率．
6、B
【解析】
由电路图可知，闭合开关时，灯泡与滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
A. 将滑动变阻器的滑片向右端移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电源电压恒定,由 可知，电路中的电流变小，即电流表的示数变小，故错误；
B. 由 可知，灯泡两端的电压变小，即电压表的示数变小，故正确；
CD. 由 ，且灯泡的亮暗取决于实际功率的大小，所以灯泡和电路消耗的总功率变小，灯泡变暗，故CD错误。
7、D
【解析】
点亮的灯泡属于光源，会发出光线，未点亮的灯泡会反射点亮的灯泡的光线，使光线进入人的眼睛，从而人看到了为点亮的灯泡．
我们之所以看到物体，是因为物体发出或反射的光线进入人的眼睛，据此分析

二、填空题（本大题7小题，共21分）
8、串 30 乙
【解析】
(1)若并联，则两个灯泡两端电压应相等，但两个灯泡的额定电压不同，故并联不能使两个灯泡同时正常发光，故只能串联，两个灯泡正常发光时的电流为、，电流相等，电源电压为，即两灯泡串联在30V的电源两端时正好能正常发光，
(2)因为两个灯泡的额定电流都为0.5A，所以使用丙不合适；
灯泡正常工作时：灯泡的电阻，滑动变阻器的电阻应为；
L2灯泡正常工作时：灯泡的电阻，滑动变阻器的电阻应为，都大于10Ω，故甲不合适，故选用丙；
要使亮度变化范围大，即电流变化范围大，根据欧姆定律可得，所以电流变化范围大，也就是电阻变化范围大，和乙滑动变阻器电阻之和的变化范围为，和乙滑动变阻器电阻之和的变化范围为，故亮度变化范围较大；
9、S 伸长
【解析】
由图可知，电源右端是正极，左端是负极，开关闭合，根据安培定则判断通电螺线管的上端为N极，下端为S极；滑动变阻器滑片从左往右滑动的过程中，电阻减小，电路中的电流变大，电磁铁磁性增强，条形磁铁的吸引力增大，所以弹簧长度会增大。
10、2 3.4 2.7×103
【解析】
将它浸没到水中时，所受浮力是：F浮=ρ水gV排=1×103 kg/m3×10N/kg×2×10-3 m3 =2N；则测力计的示数是：F=G-F浮=5.4N-2N=3.4N；金属块的质量是：m=G/g=5.4N/10N/kg=0.54kg，金属块的密度：ρ=m/V=0.54kg/2×10-4 m3=2.7×103 kg/m3
11、大气压；连通器
【解析】
试题分析：壶盖上的小孔连通了内外的空气，使壶内外气压相等，从而使壶中的水能顺序倒出；壶身与壶嘴构成了一个连通器，因为水静止时水面相平，所以制作时高度应相同才行．
故答案为大气压；连通器．
12、6 1.2 3.75
【解析】
由图知道，水平拉力F与弹簧测力计的拉力是相等的，所以，拉力F=3N；由于使用动滑轮省一半力，所以拉力F是摩擦力的一半，即摩擦力大小是：f=2F=2×3N=6N；由于使用动滑轮省一半力，但要多移动一半的距离，所以绳子自由端运动的速度是物体A运动速度的2倍，即v绳 =2vA =2×0.2m/s=0.4m/s，所以，拉力F的功率：=3N×0.4m/s=1.2W；当机械效率为80%时，即=80%，所以，拉力是：=3.75N．
13、压强 大气压
【解析】
根据压强的定义式知，当压力一定时，减小受力面积，从而增大压强；注射器将药液吸入针筒之前，需要先排出针筒内的空气，这样，针筒内的气压减小，药液受到外界大气压的作用，会被压入针筒．
【详解】
由公式可知，注射器的针头做得很尖，是在压力一定时，通过减小受力面积来增大压强的．注射器能将药液吸入针筒是因为针筒内的气压减小，外界大气压把药液压入针筒．
故答案为压强；大气压．
此题考查学生对增大压强的方法及其应用和大气压应用．贴近生活实际，便于激发学生探究物理现象的兴趣，同时，也体现了新课程的指导思想．
14、热 5500
【解析】
电流通过电热驱蚊器会产生热量，利用电流的热效应；
通电1000s产生的热量：Q=W=×1000s=5500J．

三、作图题（共7分）
15、
【解析】
试题分析：由题可知，小球从弧形槽上的A点静止释放，沿弧形槽滚至另一端的最高点为C点，C点位置低于A点，小球的机械能减少，克服摩擦做功，所以，小球在B点时，受到竖直向下的重力和竖直向上的支持力的作用，两个力大小相等．同时还受到水平向左的摩擦力作用，用力的示意图画出三个力即可．
【考点定位】力的示意图
16、
【解析】
由实物图可知，两灯泡并联，开关S1控制整个电路，S2控制L2，根据实物图完成电路图即可．
【详解】
电流从正极开始分支，一支经灯泡L1，另一支经开关S2、灯泡L2，然后两支汇合共同经过开关S1回到电源负极．如图所示：

17、见解析所示
【解析】
试题分析：电路元件中滑动变阻器能改变灯的亮度，所以滑动变阻器与灯串联，开关控制整个电路，且当滑动变阻器的滑片向左移动时，灯泡变亮，滑动变阻器的滑片向左移动时接入电路中的阻值减小，所以导线接在滑动变阻器的A接线柱上，电压表测灯两端电压，必须与灯并联，其他顺次连接就行，答案如图所示．
考点：实物图的连接

四、实验题（本大题共5小题，共20分）
18、（1）质量；（2）等于；（3）甲；（4）乙．
【解析】
试题分析：（1）要研究两种液体的吸热本领，应控制两个烧杯中所装的甲、乙两种液体的初温相同、质量相等；
（2）相同加热器加热相同时间，加热器放出的热量相等，因此甲吸收的热量等于乙吸收的热量；
（3）根据图象可知，吸收相同的热量，即加热相同时间，甲液体升高的温度大些；
（4）根据c=可知，质量相同的甲乙两种液体、吸收相同的热量，温度变化越小，比热容越大，即乙液体的比热容较大．
故答案为（1）质量；（2）等于；（3）甲；（4）乙．
19、（1）2.6×101；
（2）偏大；
（1）1×101
【解析】
（1）由图乙知道，小金属块的质量是：m=50g+2g=52g，
由图甲知道，金属块的体积是：V=80cm1-60cm1 =20cm1 ，
所以，金属块的密度是：ρ=m/V=52g/20cm1=2.6g/cm1 =2.6×101 kg/m1；
（2）根据题意知道，先测量的是金属块的体积，然后他将金属块从量筒中取出，直接放在托盘天平测质量，这样会由于金属块上沾有水，而使质量的测量值偏大，由密度的计算公式ρ=m/V知道，这种测量方法使测量的金属块密度值偏大；
（1）由图象知道，纵坐标表示的是液体和烧杯的总质量，所以，当液体的体积为零时的质量是是烧杯的质量，由图知道，烧杯的质量是10g；所以，当容器和液体的质量是10g时，液体的质量是：m′=10g-10g=20g，液体的体积是20cm^1，所以液体的密度是：ρ′=m′/V′=20g/20cm1=1g/cm1 =1×101 kg/m1．
本题考查的是固体的密度测量实验，在分析密度测量值和真实值大小的问题时，一定要明确，质量和体积测量量，哪个测量量是准确的，哪个测量量是不准确的，根据密度公式进行判断．
20、折射 < 滚动 运动状态
【解析】
(1)将铅笔斜放在注水的碗中，铅笔反射的光线经过水面后发生折射，光线进入人的眼睛，发现铅笔向上弯折，看到的是筷子的虚像；
(2)铅笔处于静止状态，受到的两手指的压力是一对平衡力，所以两手指对铅笔的压力相等，由于手指对铅笔的压力与铅笔对手的压力是一对相互作用力，所以铅笔对手的压力也相等，由图可知，右手指的受力面积比较小，根据压强公式 可知，右手指受到的压强比较大；
(3)书和桌面间垫几只圆柱形的铅笔，用橡皮筋可以轻易拉动书，说明书受到的摩擦力变小，故结论为：在压力相同时，滚动摩擦力小于滑动摩擦力；书由静止开始运动说明力可以改变物体的运动状态。
21、木块在水平面上移动的距离 转换 甲乙 物体的质量一定时，速度越大，动能越大 物体的速度一定时，质量越大，动能越大 重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
22、橡皮膜都向内凹 大 随深度的增加而增大 变小
【解析】
（1）将药瓶竖直浸入水中，一次瓶口朝上，一次瓶口朝下，可以看到橡皮膜都向内凹，说明液体内部向各个方向都有压强；
（2）橡皮膜朝下时，浸入液体的深度大，橡皮膜向内凹的更大，说明在液体密度一定时，液体压强随深度的增加而增大；
（3）因为大气压随高度的增加而减小，当从山下到山上，加在水面上的大气压减小，从而传到橡皮膜的压强变小，所以橡皮膜凹陷程度变小。

五、计算题（本大题共2小题，共13分）
23、4×107 1.5×104
【解析】
根据p＝ρgh得，航行器受到海水产生的压强： ；航行器排开海水的体积：V排＝V物＝Sh＝0.5m1×5m＝1.5m3，由阿基米德原理可得，航行器受到的浮力为：
.
24、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。

六、综合能力题（本大题共3小题，共18分）
25、红 132Ω 84%
【解析】
(1)当S接左面时，电路中只有电阻R1，总电阻最小，电流路中电流最大，发热管功率就会最大，处于加热状态，因此A灯为红色灯；
(2)加热时，加热管的电功率P1=550W，电阻R1===88Ω，保温时，加热管的电功率P2=88W；通过加热管的电流I= ==1A； 此时电路的总电阻R===220Ω；
R2=R−R1=220Ω−88Ω=132Ω；
(3)0.5kg水从初温20℃加热到97℃吸收的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×0.5kg×(97℃−20℃)=1.617×105J，350s消耗的电能：W==550W=1.92J，加热管的热效率为：η==84.
26、热 2、3 44Ω 1300W
【解析】
（1）电热丝工作时，消耗电能，产生内能，利用电流的热效应工作的，水龙头放出热水时电路的总功率最大，电源电压一定，由可知，此时电路的总电阻最小，由图可知，开关与2、3接触时，R1、R2并联，总电阻最小，此时水龙头放出的是热水；
（2）由电路图可知，开关与1、2接触时，电路为R1的简单电路，水龙头放出的是温水，R1的电阻：R1===44Ω；
（3）水龙头放热水时，R1与R2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P热=P1+P2=+=+=1100W+200W=1300W。
27、（1）；（2）3×103m3；（3）3×107N；（4）3×107N。
【解析】试题分析：（1）潜艇是悬浮在海水的中，处于平衡状态，受到平衡力的作用。潜艇受到竖直向下的重力和竖直向上的浮力。这两个力大小相等，故画力的示意图时要注意线段的长短一样。
（2）潜艇排开海水的质量和海水的密度是已知的，所以排开海水的体积是：
（3）潜艇所受浮力的大小等于它排开液体的重力，已知排开海水的质量可求出浮力：
（4）因为潜艇是悬浮的，根据二力平衡的条件，所以潜艇的重力等于它受到的浮力：
考点：画力的示意图，受力分析，浮力的计算
