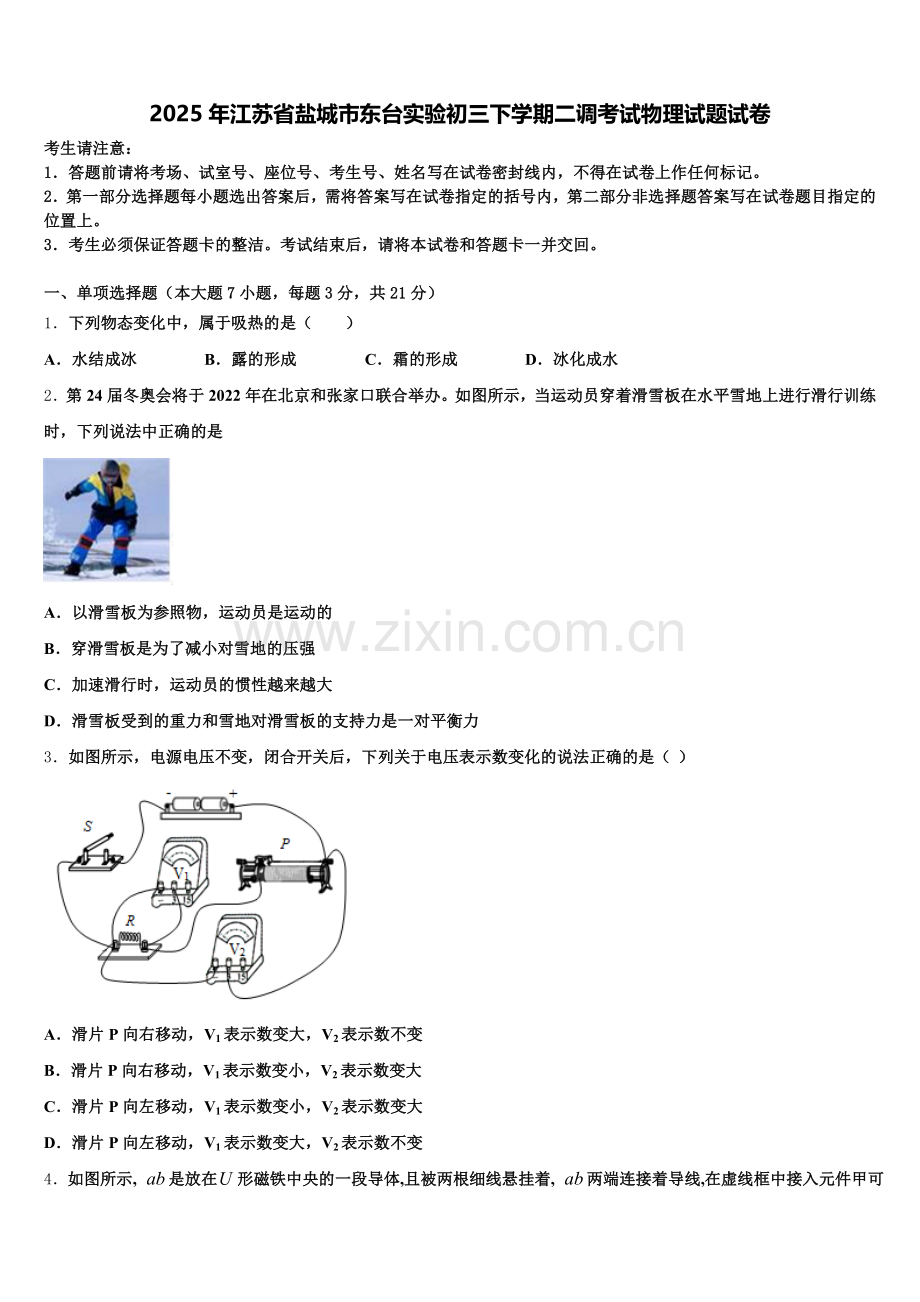

2025年江苏省盐城市东台实验初三下学期二调考试物理试题试卷
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列物态变化中，属于吸热的是（　　）
A．水结成冰 B．露的形成 C．霜的形成 D．冰化成水
2．第24届冬奥会将于2022年在北京和张家口联合举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是

A．以滑雪板为参照物，运动员是运动的
B．穿滑雪板是为了减小对雪地的压强
C．加速滑行时，运动员的惯性越来越大
D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力
3．如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（ ）

A．滑片P向右移动，V1表示数变大，V2表示数不变
B．滑片P向右移动，V1表示数变小，V2表示数变大
C．滑片P向左移动，V1表示数变小，V2表示数变大
D．滑片P向左移动，V1表示数变大，V2表示数不变

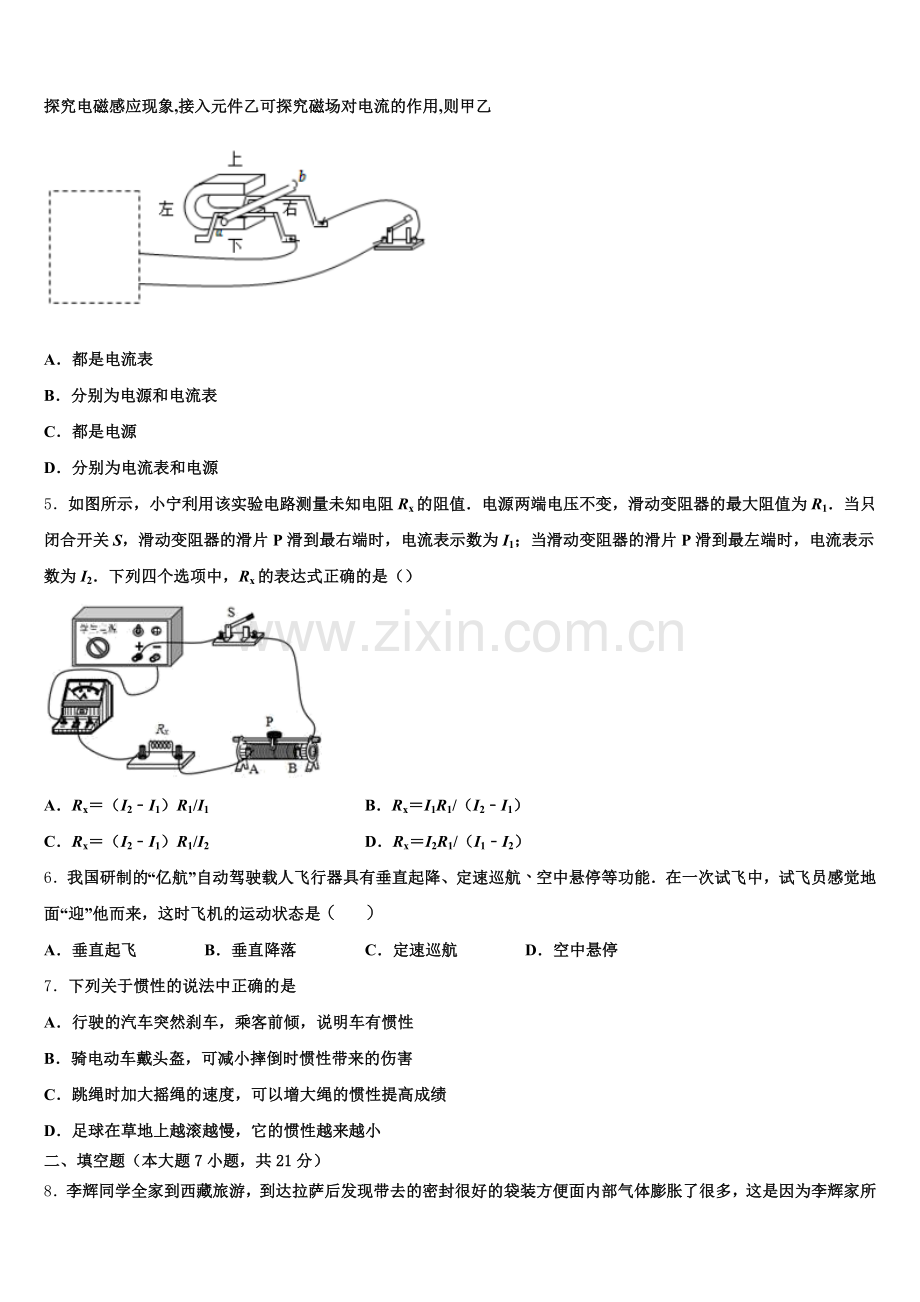

4．如图所示, 是放在形磁铁中央的一段导体,且被两根细线悬挂着, 两端连接着导线,在虚线框中接入元件甲可探究电磁感应现象,接入元件乙可探究磁场对电流的作用,则甲乙

A．都是电流表
B．分别为电源和电流表
C．都是电源
D．分别为电流表和电源
5．如图所示，小宁利用该实验电路测量未知电阻Rx的阻值．电源两端电压不变，滑动变阻器的最大阻值为R1．当只闭合开关S，滑动变阻器的滑片P滑到最右端时，电流表示数为I1；当滑动变阻器的滑片P滑到最左端时，电流表示数为I2．下列四个选项中，Rx的表达式正确的是（）

A．Rx＝（I2﹣I1）R1/I1 B．Rx＝I1R1/（I2﹣I1）
C．Rx＝（I2﹣I1）R1/I2 D．Rx＝I2R1/（I1﹣I2）
6．我国研制的“亿航”自动驾驶载人飞行器具有垂直起降、定速巡航、空中悬停等功能．在一次试飞中，试飞员感觉地面“迎”他而来，这时飞机的运动状态是（ ）
A．垂直起飞 B．垂直降落 C．定速巡航 D．空中悬停
7．下列关于惯性的说法中正确的是
A．行驶的汽车突然刹车，乘客前倾，说明车有惯性
B．骑电动车戴头盔，可减小摔倒时惯性带来的伤害
C．跳绳时加大摇绳的速度，可以增大绳的惯性提高成绩
D．足球在草地上越滚越慢，它的惯性越来越小
二、填空题（本大题7小题，共21分）
8．李辉同学全家到西藏旅游，到达拉萨后发现带去的密封很好的袋装方便面内部气体膨胀了很多，这是因为李辉家所在地的大气压比拉萨的大气压 ，与膨胀前相比，这包方便面的质量 （选填“变小”“不变”“变大”）
9．2018年10月23日，世界上最长的跨海大桥港珠澳大桥正式开通。如图，大桥在海面上成的倒影是由光的______（“直线传播”“反射”“折射”）形成的；当海面上升时，成的像______（“变大”“变小”“不变”）。

10．（2017•扬州卷）我国自行设计的水下滑翔机“海翼”成功下潜至6329米，打破了世界纪录。“海翼”的外形设计成流线型，是为了____；在其外表穿上碳纤维材料特制的“衣服”以减小重力，这是因为碳纤维材料的____小；“海翼”配备油囊装置，需要上浮时，油囊会鼓起来，使浮力____重力。

11．把一滴水滴在玻璃板上，在玻璃板下面放置一个用眼睛看不清楚的小物体，这时水滴相当于一个____镜，再拿一个放大镜位于水滴的上方，慢慢调节这个镜子与水滴之间的距离，你就更能看清玻璃板下的微小物体，这时它们的作用相当于一个________(选填“望远镜”或“显微镜”)．
12．央视一套播出的“舌尖上的中国”节目深受广大群众喜爱，色香味具全的“花米饭”是罗平人民“舌尖上的美食”．蒸“花米饭”时满屋飘香是_____现象，烹饪过程中其内能是通过_____方式改变的．
13．如图所示，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水这是因为____．

14．2018年12月8日凌晨，嫦娥四号探测器在西昌卫星发射中心成功发射升空（如图所示）。探测器加速上升，动能____________，控测器穿过大气层时，包裹探测器的整流罩与大气层发生剧烈摩擦，温度升高，这是通过______的方式增加了整流罩的内能。

三、作图题（共7分）
15．如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图．

16．如图，根据图中所给的信息标出：通电螺线管的 N 极和电源的“+”“-”极及磁感线的方向。
（_______）

17．在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．

四、实验题（本大题共5小题，共20分）
18．图甲是在“探究物质的密度”实验中使用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等。请你完成下列问题：
调节天平时应将______移至零刻度处，然后调节______，使天平横梁平衡。小王同学进行了下列实验操作：
A．将烧杯中盐水的一部分倒入量筒，测出这部分盐水的体积V；
B．用天平测出烧杯和盐水的总质量ml；
C．用天平测出烧杯和剩余盐水的总质量m2；
以上操作的正确顺序是：______（填字母代号）。小王测量烧杯和盐水的总质量ml时，估计盐水和烧杯的总质量在150g左右。试加砝码时，应用镊子夹取100g、50g砝码各1个放入右盘中，若指针右偏，则应取下______g砝码，试加上其它砝码，最后调节游码。
（4）图乙是小李同学在实验操作过程中的情况。他的错误是：______
19．如图是“探究平面镜成像特点”的情景：竖立的透明玻璃板放在一块带刻度的木板上，玻璃板与木板垂直；两支相同的蜡烛A、B竖立于玻璃板两侧，以A蜡烛为成像物体．
采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在察到A蜡烛像的同时，也能观察到_____，巧妙地解决了确定像的位置和大小的问题；点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像_____为止，这说明像与物的大小相等，这种确定像与物大小关系的方法是_____（选填“控制度量法”、“等效替代”或“科学推理法”）．进一步观察A、B两支蜡烛在木板上的位置发现，像和物到玻璃板的距离_____；为证实上述有关成像特点是否可靠，你认为接下来的操作应该是_____；
A．保持A、B两支蜡烛的位置不变，多次改变玻璃板的位置进行观察；
B．保持玻璃板位置不变，多次改变A蜡烛的位置，并移动蜡烛B，进行观察．在实验过程中，如果把玻璃板沿CD水平向右移动，可以观察到像相对于蜡烛A_____移动（选填“向右”“向左”或“不”）；如果将玻璃板绕EF轴顺时针转动，可以观察到像_____（选填“顺时针转动”、“逆时针转动”或“不动”）．
20．小红将苹果放入烧杯并逐渐向烧杯中加水，看到如图所示的情景：
比较A、B两图可知：________图中苹果受到的浮力较大，从B图可以判断苹果的密度________（选填“大于”“等于”或“小于）水的密度. 分析B、C两图可知：B图苹果受到的浮力________C图苹果受到的浮力大小（选填“大于”“小于”或“等于”） 小红又拿来一个装水（水足够多，密度用表示）的大量筒，水的体积为V1， 借助这个量筒测出了苹果的密度：
①在C图中，她轻轻取出苹果，将量筒中的水倒入烧杯中，当烧杯中的水被填满时，量筒中剩余水的体积为V2.则苹果的质量表达式：m =________.
②小红用细棒把苹果完全压入盛满水的烧杯中，水从烧杯中溢出后，再取出苹果，并继续将量筒中的水倒入烧杯中，当烧杯中的水再次被填满时，量筒中剩余水的体积为V3.
③苹果密度的表达式：ρ=________ .如果把C图中的水换成盐水，苹果静止时，露出液面的体积将________（选填“变大”“不变”或“变小”），苹果受到的浮力将________ .
21．小明测量雨花石的密度，进行了如下实验：

（1）将天平放在________桌面上，游码放作标尺左端零刻度线处．发现指针静止时如图甲所示，应将天平的平衡螺母向________端调，使横梁平衡；
（2）如图乙所示，雨花石的质量为________g；
（3）将雨花石放入盛有50ml不的量筒中，静止时液面情况如图丙所示，则雨花石的密度是________kg/m3；
（4）实验结束，在刚要取出石块时，细心的小明发现石块表面的附着很多小气泡，由此判断测出的石块密度与真实值相比________（偏大/不变/偏小）
（5）小明根据所测数据，在图丁上描出一个对应的点A，接着他又换用另一石块重复上述实验，将所测数据在图上又描出了另一个对应的点B，若、分别代表雨花石和另一石块的密度，则________（选填“>”、“=”或“<”）.
22．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示。
请根据图甲电路图用笔画线代替导线将答题卡中图示实物连接成完整电路（导线不允许交叉）；在图乙中，闭合开关前滑动变阻器的滑片应移到_____（选填“A”或“B”）端；连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是_____
A．电流表坏了B．滑动变阻器短路 C．电阻处接触不良D．电阻短路排除电路故障进行实验，多次改变R的阻值，并调节滑动变阻器，使电压示数保持不变，实验数据记录如下表。其中第5次实验电流表示数如图丙所示，其读数为_____；
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15

（5）分析实验数据可得实验结论：_____；本实验采用的方法是控制变量法，在探究“焦耳定律“的实验时也采用了这个方法，即：在探究电流通过导体产生的热量与通电时间的关系时，就应该控制_____ 和电流不变。
五、计算题（本大题共2小题，共13分）
23．南极冰面上，科考队用拖拉机借助绳索水平牵引装有货物的轻质木箱来运输货物。
木箱底面积为5m2，质量不计，水平冰面能承受的最大压强为1×104Pa，求木箱内可装货物的最大质量（g取10N/kg）某次运输过程中，拖拉机用绳索牵引装有货物的木箱在水平冰面上以36km/h的速度匀速直线行驶10km。消耗柴油1kg，牵引木箱做功的功率为9kW，（q柴油＝4.5×107J/kg。）求该运输过程中，柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率？
24．如图所示，灯泡L1（3V 1. 2W），R0为定值电阻，滑动变阻器R（ 2A），电源电压可调．将滑动变阻器滑片P置于最右端，只闭合S3时，调节电源电压，使灯泡L1正常发光，这时测得R0两端的电压，电路消耗的功率为4. 4W．求：

（1）灯泡L1正常发光时的电阻R1；
（2）滑动变阻器的最大阻值；
（3）用灯泡L2（6V 6W）代替电路中的R0，通过灯泡L2的电流与其两端电压的关系如图所示，在保证电路安全和至少有一只灯泡正常发光的条件下：

①只闭合开关S3时，电源的电压最高不能超过多少伏？
②断开开关S3，同时闭合S1和S2时，电源的电压最低不能低于多少伏？
六、综合能力题（本大题共3小题，共18分）
25．2015年10月，我国研发的平流层飞艇“圆梦”号（如图甲）首飞成功．飞艇依靠浮力可升到20km高的平流层，其推进系统有太阳能电池提供能量．推进器产生的推力与气流对飞艇的水平作用力平衡，可使飞艇长时间悬停．
飞艇气囊内的气体密度比艇外的空气密度______（选题“大”、“小”）．若飞艇的气囊体积为3×104m3，则飞艇在平流层受到的浮力约为_______N．（平流层空气密度取 0.06kg/m3，g取10N/kg）飞艇悬停时，推进器将空气推向后方获得向前的推力，说明_______________________；飞艇所受空气阻力与风速的关系如图乙，推进器的功效（功效是指推进器的推力与功率的比值）为0.01N/W，当平流层风速为40m/s时，飞艇推进器的功率为________W．
26．根据所学知识完成小题： 小明在妈妈生日那天用自己的零花钱为妈妈买了蛋糕，点起蜡烛，送上祝福．如图所示，当他妈妈向两支蜡烛中间吹气时，他发现两支蜡烛的火焰向中间靠拢，这是因为蜡烛中间的气体流速变大，压强变________．
小军在家里做探究浮力的实验，他将密封的空矿泉水瓶慢慢压入水中，他感觉到矿泉水瓶受到水对它的浮力的方向是________，水瓶排开水的体积越大，受到的浮力越________，浸没后，压入越深，受到的浮力________．
27．如图甲是检查驾驶员是否酒驾的电路原理，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如下图乙，R0为定值电阻，电源电压不变．驾驶员酒驾检测时（_______）

A．气敏电阻R的阻值变大
B．电压表的示数变大
C．通过电阻R的电流变小
D．电阻R两端电压变大
选择理由：______
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A、冰是固态，是由水凝固而成，凝固放热，故A不符合题意；
B、露是液态的，是空气中的水蒸气遇冷液化形成的，液化放热，故B不符合题意。
C、霜是固态的，是空气中的水蒸气遇冷凝华形成的，凝华要放热，故C不符合题意；
D、冰化成水是冰由固态变为液态的水，是熔化现象，熔化要吸热；故D符合题意。
2、B
【解析】
A、以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的，故A错误；
B、滑雪板一般都做成较大的面积，是在压力一定时，增大受力面积来减小对雪地的压强，防止陷下去，故B正确；
C、惯性大小只跟物体的质量大小有关，跟物体的运动速度没有关系，加速滑行时，运动员的质量不变，惯性大小不变，故C错误；
D、滑雪板和滑雪人的重力之和等于雪地对滑雪板的支持力,所以滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误。
3、D
【解析】
BC．由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表V2的示数不变，故BC错误；
A．当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I=可知，电路中的电路变小，由U=IR可知，R两端的电压变小，即电压表V1的示数变小，故错误;
D．同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电路变大，R两端的电压变大，电压表V1的示数变大，故正确．
故选D
4、D
【解析】
在虚线框中接入电流表，导体在磁场中做切割磁感线运动，可以探究电磁感应现象，故甲是电流表；在虚线框中接入电源，通电导体在磁场中会受到力的作用，可以探究磁场对电流的作用，故乙是电源；故D说法正确．
5、B
【解析】
当闭合开关S，滑动变阻器的滑片P滑到最右端时，变阻器的最大阻值R1与Rx串联，测得电流为I1，由欧姆定律可得，电源电压为：U＝I1（R1+Rx），
当滑动变阻器的滑片P滑到最左端时，只有被测电阻Rx接入电路，测得电路的电流为I2，则电源电压为：U＝I2Rx，由于电源电压不变，所以：I1（R1+Rx）＝I2Rx，解得：Rx=．
6、B
【解析】
根据题意知道，在一次试飞中，飞员感觉地面扑面而来，是感觉地面在向上运动，这是以运动飞机为参照物，并且飞机在垂直降落时感觉，故只有B正确．
本题考查的是参照物及其选择，是一道基础题，难度不大，解题的关键是掌握判断相对静止与相对运动的方法．
7、B
【解析】
车上的人开始随车一起向前运动，当车突然停止或减速时，人的下部由于摩擦力与车一起停止，上部由于惯性仍保持原来的运动状态，所以人会向前倾，故A错误；
骑电动车戴头盔，可减小摔倒时，人由于惯性向前运动，与其他物体发生碰撞带来的伤害，故B正确；
惯性的大小只与物体的质量有关，所以跳绳时加大摇绳的速度，绳的惯性不变，故C错误；
足球离开脚后在草地上越滚越慢，是因为足球受到摩擦力的作用，而不是惯性越来越小，因为惯性的大小只与物体的质量有关，其大小不变，故D错误．

二、填空题（本大题7小题，共21分）
8、高 不变
【解析】
试题分析：此题考查了大气压随海拔升高，而气压越低；还考查了质量是物体的一种基本属性，与物体的状态、形状、温度、所处的空间位置的变化无关．因此随着海拔高度的增加，外界大气压也随之降低；而袋内气体由于密闭，气压几乎不变，形成内外气压差，导致袋装方便面内部气体膨胀；质量是物体的一种基本属性，这包方便面的位置变了，但质量不变．
考点：大气压强与高度的关系 质量及其特性
9、反射 不变
【解析】
海面相当于是平面镜，大桥在海面上成的倒影是平面镜成像，属于光的反射现象； 当海面上升时，物体大小不变，由平面镜成像像与物大小相等的特点知道，大桥成的像大小不变。
10、减小阻力 密度 大于
【解析】
试题分析：（1）“海翼”的外形设计成流线型，是为了在海水中运动时减小阻力。
（2）由题意知，要减轻滑翔机的重力，也就是减小其质量，在体积一定时，由公式m=ρV知，需要选择密度较小的材料，才能减轻质量。
（3）“海翼”配备油囊装置，需要上浮时，油囊会鼓起来，体积变大，由

可知浮力变大，当浮力大于重力时，“海翼”滑翔机上浮。
考点：密度 浮力 物体的浮沉条件
11、凸透 显微镜
【解析】
小水滴中间厚边缘薄，相当于凸透镜．拿一个放大镜位于水滴的上方，慢慢调节这个镜子与水滴之间的距离，可以看清玻璃板下的微小物体，因此它们的作用相当于显微镜．“水滴”是显微镜的物镜，能成一个倒立、放大的像，像在“水滴”焦距和二倍焦距之间，放大镜相当于目镜，通过目镜再成一个正立、放大的虚像．
12、扩散 热传递
【解析】
蒸“花米饭”时满屋飘香，这是因为组成物质的分子不停地做无规则运动，是扩散现象；烹饪过程中，食物内能增加主要通过热传递方式实现的．
13、水的比热容大
【解析】
当加热时间相同时，即吸收的热量相同，分别测出水和沙子的温度，发现沙子的温度明显高于水的温度，这是因为水的比热容大导致的．
14、变大 做功
【解析】
探测器加速上升，速度增大，动能变大，探测器穿过大气层时，克服摩擦做功，机械能转化为内能，使整流罩的温度升高，内能变大。

三、作图题（共7分）
15、
【解析】
解：开关和灯泡应该串联连接，开关接接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线
16、
【解析】
根据磁感线的形状知是异名磁极相互吸引的磁感线，故通电螺线管的左端为N极，右端为S极；根据安培定则知电源的右端为正极，左端为负极；在磁体外部，磁感线从N 极出来，到达S极，判断出磁感线的方向，如图所示：

17、
【解析】
首先辨别图中三根线地线、火线、零线．（1）灯泡的接法：火线先进入开关，经灯泡连到零线上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：

四、实验题（本大题共5小题，共20分）
18、游码 平衡螺母 BAC 50 称量物体的质量时，调节了平衡螺母
【解析】
（1）天平在调节时应先将游码移至标尺的零刻线处，再调节平衡螺母．
（2）合理的实验顺序可以减小测量时的误差，并使操作简便，从这一角度分析步骤的合理性．
（3）天平的读数：砝码的质量加游码在标尺上所对的刻度值；
（4）计算出倒出水的质量，读出倒出水的体积，由ρ＝计算出盐水的密度．
【详解】
(1)使用天平时，首先把天平放在水平台上，把游码移到标尺左端的零刻度。然后调节平衡螺母，使天平横梁平衡。
(2)根据题意知：应该先用天平测出烧杯和盐水的总质量ml;然后将烧杯中盐水的一部分倒入量筒,测出这部分盐水的体积V;用天平测出烧杯和剩余盐水的总质量m2；根据密度公式ρ＝就能求出密度。所以实验操作顺序为BAC.
(3)称量过程中，用镊子加取砝码，从大到小，最后还要调节游码。所以，应取下50g砝码，试加上其它砝码，同时调节游码。
(4)因为只能在调节天平的横梁平衡时，调节天平的平衡螺母，称量过程中绝对不能调节平衡螺母，只能通过加减砝码或移动游码使天平重新平衡。据图所知小李同学在实验操作过程中的情况。他的错误是：在试加砝码和调节游码时，调节平衡螺母。
19、B蜡烛 重合 等效替代法 相等 B 不 顺时针转动
【解析】
（1）透明玻璃板后面没有水银，用它代替平面镜，虽然成像不如平面镜清晰，但却能在察到A蜡烛像的同时，也能观察到B蜡烛，巧妙地解决了确定像的位置和大小的问题；
（2）平面镜成像特点中，像与物大小相等的，因此在点燃A蜡烛，小心地移动B蜡烛，直到与A蜡烛的像重合为止，这说明像与物的大小相等，这种确定像与物大小关系的方法是等效替代，进一步观察A、B两支蜡烛在木板上的位置发现，像和物到玻璃板的距离相等；
（3）为证实上述有关成像特点是否可靠，接下来应该多次测量，B．保持玻璃板位置不变，多次改变A蜡烛的位置，并移动蜡烛B，进行观察；
（4）因为平面镜成像特点中，像与物关于平面镜对称的特点．在实验过程中，如果把玻璃板沿CD水平向右移动，可以观察到像相对于蜡烛A不移动；如果将玻璃板绕EF轴顺时针转动，可以观察到像顺时针转动．
20、B 小于 等于 ρ水（V1-V2） ρ水 变大 不变
【解析】
试题分析：（1）根据公式F浮=ρ水gV排 ，苹果在B中排开水的体积较大，所受浮力较大；当物体密度小于液体密度时，物体漂浮在液面上，由图B或C可知，苹果漂浮在水面上，则苹果的密度小于水的密度；
（2）由图B、C所示实验可知，苹果漂浮在水面上，苹果处于平衡状态，由平衡条件可知，苹果受到的浮力等于苹果的重力，两种情况下，苹果的重力不变，则苹果受到的浮力不变，而B、C中水的体积不同，由此可知，浮力大小与烧杯中水的多少无关；
（1）①由题意知，苹果排开水的体积V=V1-V2，苹果放在水中，苹果漂浮在水面上，由阿基米德原理可知，苹果的重力G=F浮=G排=ρ水gV排=ρ水g（V1-V2），由G=mg得，苹果的质量：m=ρ水（V1-V2），
②苹果完全浸没在水中时排开水的体积等于苹果的体积，由题意可知，苹果完全浸没在水中时，苹果排开水的体积为：V排′=V2 -V1，即苹果体积V=V2-V1；
③苹果的密度ρ=m/V=ρ水(V1−V2)V2−V1．
（4）苹果漂浮的液面上，苹果受到的浮力等于苹果的重力，苹果的重力不变，苹果受到的浮力不变，由于盐水的密度大于水的密度，由F浮=ρgV排可知，苹果排开盐水的体积小于排开水的体积，则苹果在盐水中露出液面的体积将变大．
考点：固体的密度测量实验
21、水平 左 31.4 偏小 <
【解析】
(1)根据天平的使用方法及注意事项可知，在使用天平时，应将天平放在水平桌面上，游码放作标尺左端零刻度线处．现指针静止时如图甲所示，说明天平的右侧偏重，所以应将天平的平衡螺母向左端调，使横梁平衡；
(2)如图乙所示，标尺的分度值是0.2g，雨花石的质量：m=20g+10g+1.4g=31.4g；
(3)由图丙可知,水和雨花石的总体积V总=60cm3，
则雨花石的体积V=V总−V水=60cm3−50cm3=10cm3，
雨花石的密度：
(4) 石块表面的附着很多小气泡，说明测量石块的体积比实际体积大，由此判断测出的石块密度与真实值相比偏小；
(5)同种物质的质量与体积成正比，即质量与体积的图象为一条过原点的直线，根据AB两个点分别做出图象，如图所示：

由图可知,当体积相同时,B的质量大于A的质量,由可得,ρA<ρB.
22、 A C 0.12A 电压一定时，导体中的电流与其电阻成反比 电阻
【解析】
（1）电压表并联在电阻两端，滑动变阻器串联在电路中，接线要按照“一上一下”的原则，连接电路图如下：

（2）为保护电路，开闭合开关前，滑动变阻器的滑片在阻值最大处，即A端；
（3）电流表无示数，说明电路为断路或电流表坏了，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明电流表没坏且电压表的两端和电源的两端相连，说明电压表以外无断路，故是电阻处接触不良或断路，故ABD错误，C正确；
（4）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（5）分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压一定时，导体中的电流与其电阻成反比。
（6）为了研究电流通过导体产生的热量跟通电时间的关系，应控制电阻和电流不变，改变通电时间。

五、计算题（本大题共2小题，共13分）
23、（1）5×103kg（2）20%
【解析】
（1）由 知道，水平冰面能承受的最压力是：F大＝p大S＝1×104Pa×5m2＝5×104N；
在水平面上压力等于重力，即G＝F；
木箱的质量不计，由G＝mg知道，木箱内可装货物的最大质量是： ＝5×103kg；
（2）由 知道，木箱受到的牵引力是： ＝900N；
牵引力做的功是：W＝Fs＝900N×10×103m＝9×106J，
柴油完全燃烧放出的热量是：Q放＝mq＝1kg×4.5×107J/kg＝4.5×107J；
柴油完全燃烧释放的内能转化为绳索牵引木箱做功的效率是： ＝20%。
24、（1）7.5Ω（2）10Ω（3）8V（4）3V
【解析】
（1）L1正常发光时的电阻是：=7.5Ω
（2）只闭合S3时，L1、R0与R串联，滑片P置于最右端，L1正常发光，由知道，
通过电路的电流是：
R0两端电压是，=10Ω
电路消耗的功率为4. 4W， =27.5Ω
=27.5Ω-7.5Ω-10Ω=10Ω
（3）①只闭合S3，L1、L2及变阻器R串联，把滑片P置于最右端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最大值．
电路中电流是：
由图像知道：时，
电源电压最大值是：=3V+1V+0.4A×10Ω=8V
②闭合开关S1、S2，断开S3，L1、L2并联后与变阻器R串联，把滑片P置于最左端，使小灯泡L1正常发光，此时电路两端电压即为电源电压最小值，且最小值是：．

六、综合能力题（本大题共3小题，共18分）
25、小 1.8×104N 力的作用是相互的 1.44×105W
【解析】
（1）飞艇能够在空气上浮，根据浮沉条件，说明气囊内的气体密度比艇外的空气密度小；飞艇排开空气的体积与气囊体积相等，即V排=3×104m3，则飞艇在平流层受到的浮力约为F浮=ρ空气gV排=0.06kg/m3×10N/kg ×3×104m3=1.8×104N．
（2）因物体间力的作用是相互的，所以推进器将空气推向后方就能获得向前的推力，使飞艇悬停；由乙图图像可知，飞艇受到的阻力与风速的平方成正比，设f=kv2，则k=，将图像中（800，720）的点带入得：k===0.9N/（m/s）2，则飞艇受到的阻力与风速的关系为：f=0.9N/（m/s）2v2，当风速为v=40m/s时受到的阻力为f=0.9N/（m/s）2v2=0.9N/（m/s）2×（40m/s）2=1440N，因此时飞艇悬停，所以水平方向上推力等于阻力，即推力F=f=1440N．因推进器的功效为=0.01N/W，则飞艇推进器的功率为P===1.44×105W．
26、（1）小；（2）竖直向上，大，不变
【解析】
（1）小明在妈妈生日那天用自己的零花钱为妈妈买了蛋糕，点起蜡烛，送上祝福。如图4所示，当他妈妈向两支蜡烛中间吹气时，他发现两支蜡烛的火焰向中间靠拢，这是因为蜡烛中间的气体流速变大，压强变小。
（2）小军在家里做探究浮力的实验，他将密封的空矿泉水瓶慢慢压入水中，他感觉到矿泉水瓶受到水对它的浮力的方向是竖直向上，水瓶排开水的体积越大，受到的浮力越大，浸没后，压入越深，受到的浮力不变。
27、B 从图乙中可知当检测酒精气体浓度增大时，酒精气体传感器R阻值减小，电路的总电阻减小，根据可知电路中电流变大，通过电阻R的电流变大， 根据U=IR可知R0两端电压变大，即电压表示数变大，根据串联电路中总电压等于各分电压之和可知电阻R两端电压变小．
【解析】
由电路图知，电阻R0与R串联，电压表测电阻R0两端电压，由图象找出电阻R的阻值随酒精气体浓度变化而变化的关系，根据串联电路电阻的特点求出总电阻的变化，由欧姆定律判断电路电流如何变化，由U=IR可知电压表示数如何变化，根据串联电路的电压特点可知R两端的电压变化．
【详解】
由电路图知，电阻R0与R串联，电压表测电阻R0两端电压，由图象可知，当检测酒精气体浓度增大时，酒精气体传感器R阻值减小，电路的总电阻减小，故A错误；
根据可知电路中电流变大，通过电阻R的电流变大，故C错误；
根据U=IR可知R0两端电压变大，即电压表示数变大，故B正确；
串联电路中总电压等于各分电压之和，电阻R两端电压变小，故D错误．
故选B．
