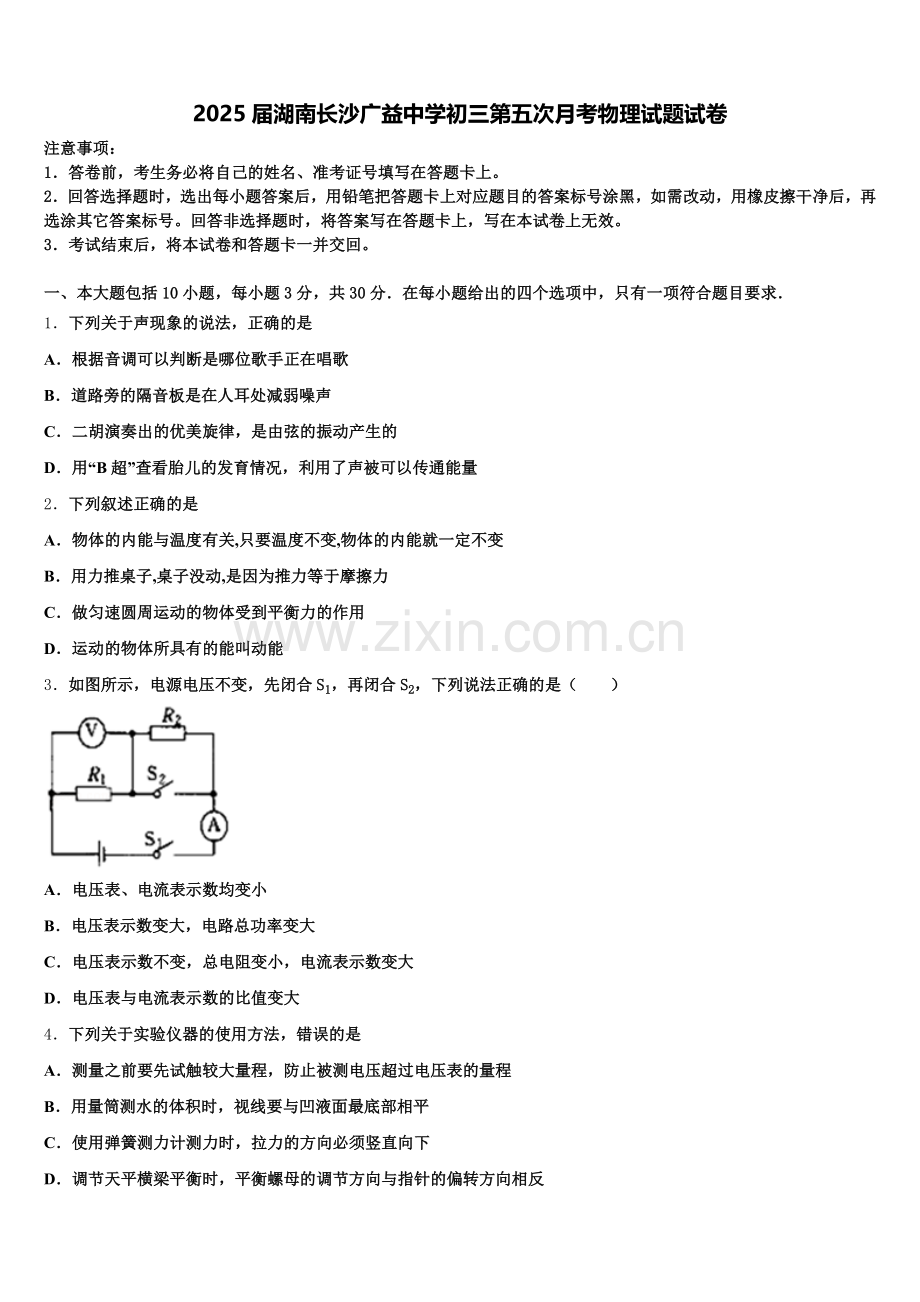

2025届湖南长沙广益中学初三第五次月考物理试题试卷
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．下列关于声现象的说法，正确的是
A．根据音调可以判断是哪位歌手正在唱歌
B．道路旁的隔音板是在人耳处减弱噪声
C．二胡演奏出的优美旋律，是由弦的振动产生的
D．用“B超”查看胎儿的发育情况，利用了声被可以传通能量
2．下列叙述正确的是
A．物体的内能与温度有关,只要温度不变,物体的内能就一定不变
B．用力推桌子,桌子没动,是因为推力等于摩擦力
C．做匀速圆周运动的物体受到平衡力的作用
D．运动的物体所具有的能叫动能
3．如图所示，电源电压不变，先闭合S1，再闭合S2，下列说法正确的是（　　）

A．电压表、电流表示数均变小
B．电压表示数变大，电路总功率变大
C．电压表示数不变，总电阻变小，电流表示数变大
D．电压表与电流表示数的比值变大
4．下列关于实验仪器的使用方法，错误的是
A．测量之前要先试触较大量程，防止被测电压超过电压表的量程
B．用量筒测水的体积时，视线要与凹液面最底部相平
C．使用弹簧测力计测力时，拉力的方向必须竖直向下
D．调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反
5．如图，工人要将一块重900N的建材运到10m高处，装置中每个滑轮重100N，建材上升的速度是0.8m/s。在施工过程中，下列说法正确的是（　　）

A．工人的拉力为500N        B．工人拉绳的速度为2.4m/s
C．工人做功的功率为400W D．工人做功的机械效率小于90%
6．小明爸爸的车因红灯在路口等待，坐在车内的小明突然发觉自家的小车在后退，其实车子并没有动．小明有这种感觉是因为他选择的参照物是(　 　)
A．旁边车道先行的公交车 B．小明爸爸
C．地面 D．自家小车
7．首次发现电子，打破原子不可再分观念的科学家是
A．汤姆生 B．卢瑟福
C．伽利略 D．奥斯特
8．如图，是加油站里常见的“静电释放器”司机或工人提油枪加油前，必须用手触摸金属球清除身体上的静电。下列说法中正确的是

A．人体带的电荷是人体与衣服摩擦过程中创造出来的。
B．“除电”时，人体、金属球、大地连通
C．若人体带有负电“除电”时，电流方向是从金属球流向大地
D．“静电”消除后，人体的正负荷载全部消失
9．如图所示，电源电压9V，开关S闭合，灯泡L1、L2发光，电压表V2示数为3V，电压表V1示数为

A．3V
B．6V
C．4.5V
D．9V
10．下列四组连线，不完全正确的是
A．冬天玻璃上出现窗花﹣凝华，夏天湿衣服晒干﹣汽化
B．闻其声知其人﹣音色不同 风吹树叶哗哗响﹣一振动发声
C．近视镜﹣﹣凹透镜 照相机镜头﹣﹣凸透镜
D．原子组成一质子和中子 宇宙起源﹣﹣大爆炸
二、填空题（本大题包括7小题，每小题2分，共14分）
11．一重为30牛的物块在水平地面上受到3牛的水平拉力作用而做匀速直线运动，则物块受到滑动摩擦力的大小为______牛；若在该物块下面装上小轮后，同样做匀速直线运动，水平拉力变小，这是因为相同条件下，滚动摩擦比滑动摩擦_______；若用定滑轮匀速提升该物块，则所用力的大小为______牛。
12．固体不容易压缩，说明分子间存在着_____力；若把两滴水靠在一起合成一滴，这是由于水分子间存在相互作用的_____力；将3cm3水和3cm3酒精注入一个量筒，摇晃后发现，水和酒精的总体积小于6cm3，这说明分子间有_____。
13．如图所示，完全相同的甲、乙两个烧杯内装有密度不同的两种液体。在两个烧杯中，距离杯底同一高度处有A、B两点，已知在A、B两点液体压强相等，则烧杯甲、乙对桌面的压强p甲_____p乙（填“大于”、“小于”或“等于”）。

14．在杂技表演中，人穿着软底鞋直接站立在六个鸡蛋上，鸡蛋 放在泡沫板的凹槽内，如图所示，表演过程中鸡蛋完好无损．其中包含的 物理原理是：软底鞋和泡沫板的凹槽增大了其与鸡蛋的_____，从而 使其受到的____减小来保护鸡蛋；如果表演过程中增加鸡蛋的个数，则鸡蛋受到的压强_____（选填：“变大”“变小”或“不变”）若人的总质量为 60kg，则鸡蛋受到人的压力为_______________________N，如果脚与鸡蛋 的总接触面积约为 1.2×10-3m2，此时脚对鸡蛋的压强为____________________Pa．

15．如图所示，是一种测定油箱内油量的装置．其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可以绕固定轴O转动，另一端固定一个浮子．当电流表示数越小时，滑动变阻器连入电路的阻值_____（填“越大”或“越小”），油箱内油量_____（填“越多”或“越少”）．

16．如图所示电路中，电源电压保持不变，电阻R1与R2的阻值之比为2：1．开关S断开时，R1与R2的电功率之比为_____：开关S闭合前后，电压表两次的示数之比为_____．

17．用弹簧测力计吊着重为10N的金属块缓慢浸入水中，如果金属块的一半体积浸入水中，这时弹簧测力计的示数为8N，此时金属块受到水的浮力大小为______N；如果将金属块全部浸没在水中（金属块不接触容器底部），则金属块所受浮力大小为______N，这时弹簧测力计的示数为______N．
三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据小磁针的指向标出图中通电螺线管的南北级和通电螺线管中的电流方向
（_____）

19．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂. 请在图中作出物体受到的重力、阻力臂L2、动力F1
（_____）

20．小明在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．

（1）闭合开关前，应向_____端（选填“A”或“B”）调节滑动变阻器滑片，使电路中电流在开始测量_____（选填“最大”或“最小”）
（2）测量过程中，某一次的电流表如图乙所示，电流值是_____A．这时，灯丝突然断了，则电压表的示数_____（选“变大”、“变小”“不变”）．
（3）完成操作后，小明求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由．_____．（作出判断并说出理由）
21．烛焰通过焦距为10cm的甲凸透镜在光屏上成清晰的像．如图所示，现用焦距为5cm的乙凸透镜替换甲，不改变蜡烛和凸透镜位置，乙凸透镜的成像情况，正确的说法是

A．要在光屏上成清晰的像，光屏应向右移 B．要在光屏上成清晰的像，光屏应向左移
C．移动光屏，可得到一个清晰放大的实像 D．移动光屏，可得到一个清晰放大的虚像
22．如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图．
该实验装置要探究的是物体动能的大小与物体_____的关系（物体A、B质量不变）该实验中所探究物体的动能是指物体_____（选填“A”或“B”）的动能该实验物体动能的大小是通过________来反映的该实验物体的速度是指物体A从斜面上由静止滚下与物体B即将碰撞时的速度，它是通过___（选填“高度”或“质量”）来改变的实验表明，同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，可得结论_______若要研究物体动能与质量的关系，则需不同质量的物体从斜面_____高度由静止滚下，并观察记录．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．潮汐能是一种可再生的清洁能源．潮汐发电是在海湾或有潮汐的河口建筑一座水坝，形成水库，如图所示，水坝下方有通道，内置水轮发电机组，无论涨潮或落潮，海水经过通道均可推动发电机组发电．有一所电站，发电机组在工作过程中能将20%的水能转化为电能，平均功率达到1.8×104kW．该电站在某次涨潮前水库的水量为2×106m3，涨潮后水库的水量为7×106m3，并达到最高水位30m．涨潮过程中水流经过通道的平均流量（单位时间内通过的水的体积）Q为2×l06m3/h，海水密度为1.03×103kg/m3，那么在这次涨潮中：

（1）水库底部所受水的压强最大是多少？
（2）水流推动发电机组持续发电多长时间？
（3）水流对发电机组做了多少功？
24．有两只灯泡，A灯“6V 6W”，B灯“6V 3W”．A和B中电流随两端电压变化关系的图象如图甲所示．
将A、B并联接在6V电源两端，求干路上的电流；将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；将A与一个滑动变阻器（20Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率为A灯功率的两倍时，求滑动变阻器的功率．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
A. 音色是发声体特有的特征，所以根据音色可以判断是哪位歌手正在唱歌，故A错误；
B. 道路旁的隔音板是在噪声的传播过程中减弱噪声的，故B错误；
C. 声音由振动产生，所以二胡演奏出的优美旋律，是由弦的振动产生的，故C正确；
D. 用“B超”查看胎儿的发育情况，利用了声被可以传通信息，故D错误；
点睛：注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
2、B
【解析】
A、内能的多少与物体的质量、温度、状态有关，温度不是决定物体内能大小的唯一因素，故A错误；
B、用力推桌子，桌子没动，说明桌子处于静止状态，此时桌子受力平衡，推力和摩擦力是平衡力，推力等于摩擦力，故B正确；
C、做匀速圆周运动的物体，运动状态不断发生改变，一定受到非平衡力的作用，故C错误；
D、物体由于运动而具有的能量叫动能；运动的物体不仅具有动能，还可能具有势能、内能等，故D错误。
3、B
【解析】
由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，根据串联电路的电流和电压的特点分析电流表示数、电压表示数的变化；根据公式判定功率的变化．
【详解】
由图可知，先闭合S1时，两电阻串联，电流表测量电路中的电流，电压表测R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合S2，R2被短路，电路为R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大；故AC错误；电源电压不变，电流变大，根据可知，电路的总功率变大，故B正确；由欧姆定律可知，电压表与电流表示数的比值为电阻R1的阻值，则该比值保持不变，故D错误．
故选B．
本题考查了电路的动态分析，涉及到串联电路的特点和欧姆定律，关键是开关闭合、断开时电路连接方式的辨别和电表所测电路元件的判断．
4、C
【解析】
电压表在使用时，测量之前要先试触较大量程，防止被测电压超过量程，故A正确；
在使用量筒测水的体积时，眼睛的视线要与凹液面最底部相平，故B正确；
使用弹簧测力计测力时，要使测力计的弹簧轴线方向跟力的方向在同一直线上即可，但拉力的方向不一定必须竖直向下，故C错误；
调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反，即左偏右调、右偏左调，故D正确．
5、D
【解析】
由两根绳子承担物重，动滑轮和建材总重为1000N，由于有摩擦和绳子自身的重量，所以工人的拉力应大于500N，故A错；工人拉绳的速度应是物体上升速度的2倍为1.6m/s，故B错；若部考虑绳重和摩擦，工人做功的功率为P=Fv绳=500N×1.6m/s=800W，由于有摩擦和绳子自身的重量，所以工人做功的功率应大于800W，故C错；对物体做的有用功为W有=Gh=900N×10m=9000J，而拉力做的总功应大于1000J，所以工人做功的机械效率小于90%，故D正确；应选D．
6、A
【解析】
坐在车内的小明突然发觉自家的小车在后退，说明汽车相对于另一个物体的位置发生了改变，以另一个物体为参照物，汽车是运动的．在选项中，自家小车相对于旁边车道先行的公交车位置发生了改变，所以是运动的．而相对于小明爸爸、地面、和自家小车，其位置都没有发生改变，所以是静止的．
故选A．
7、A
【解析】
A．英国物理学家汤姆生在1897年发现了电子，是首先打破“原子不可再分”的科学家，故A正确；
B．卢瑟福发现了α粒子散射实验，提出了原子核式结构模型，故B错误；
C．伽利略的理想斜面实验为研究力与运动的关系奠定了基础，他还发现了摆的等时性等，故C错误；
D．奥斯特发现了电流的磁效应，故D错误．
8、B
【解析】
摩擦起电的本质是发生了电子的转移，并不是创造了电荷；正电荷移动方向为电流的方向，“除电”时，人体所带电荷经金属球流向大地，若人体带负电，则电流方向是从大地流向金属球，当“静电”消除后，是人体所带的正负电荷量相等，对外不显电性。
【详解】
A.人体带的电荷是人体与衣服摩擦过程中发生了电荷的转移，A错误不符合题意；
B.“除电”时，人体、金属球、大地连通，人体所带电荷经金属球流向大地，B正确符合题意；
C. 电流的方向是正电荷移动的方向，若人体带有负电，“除电”时，电流方向是从大地流向金属球，C错误不符合题意；
D. “静电”消除后，是人体所带的正负电荷量相等，对外不显电性，而不是人体的正负荷载全部消失，D错误不符合题意。
故选B。
9、A
【解析】
由图知，两灯泡串联，电压表V2测量L2两端的电压为3V；
V1的左端沿导线向左向下连接在L2的左端，V1的右端沿导线向右向下连接在L2的右端，所以V1也是与L2并联的，所以V1示数等于V2的示数等于3V．
故选A．
10、D
【解析】
A、玻璃上的窗花是空气中的水蒸气遇冷凝华形成的冰晶；湿衣服变干是水汽化成为水蒸气，故A正确，不符合题意；
B、不同人说话的音色不同，所以“闻其声知其人”；风吹树叶引起树叶的振动，所以听到哗哗响，故B正确，不符合题意；
C、近视镜利用凹透镜对光线的发散作用制成，照相机利用凸透镜成像原理制成，故C正确，不符合题意；
D、原子是由原子核和核外电子组成的；根据宇宙大爆炸学说可知宇宙起源于大爆炸，故D错误，符合题意。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、3 小 30
【解析】
物体在3N水平拉力作用下做匀速直线运动，所以物体处于平衡状态，因此拉力和摩擦力是一对平衡力，大小相等，即f=F=3N；在减小摩擦力的方法中有一种是变滑动为滚动，所以在该物块下面装上小轮后，水平拉力变小，这是因为相同条件下，滚动摩擦比滑动摩擦小；定滑轮可以改变力的方向，但不省力，动滑轮不能改变力的方向，可以省力，所以用定滑轮提升该物体，所用力的大小等于物重30N。
12、斥 引 间隙
【解析】
（1）固体不容易压缩，说明分子间存在着斥力；
（2）若把两滴水靠在一起合成一滴，这是由于水分子间存在相互作用的引力；
（3）将3cm3的水和3cm3的酒精注入一个量筒中，摇晃后发现，水和酒精的总体积小于6cm3，即液体的总体积变小，这说明分子间有间隙。
13、小于
【解析】
由图可知，A、B所处的深度hA＞hB，而A、B两点压强相等，即pA=pB，由p=ρgh可知液体密度ρA＜ρB；设A、B距离杯底的高度为h，烧杯底受到的压强：p底甲=pA+ρAgh，p底乙=pB+ρBgh，因为pA＝pB，ρA＜ρB，所以pA+ρAgh＜pB+ρBgh，所以烧杯底受到的压强：p底甲＜p底乙，
因为烧杯是直壁容器，烧杯底受到的压强p=，
设液体重分别为G甲、G乙，烧杯底面积为S，
p底甲=，p底乙=，可得：＜，
两烧杯内液体重G甲＜G乙；
因为烧杯对桌面的压力F=G杯+G液，
所以甲烧杯对桌面的压力F甲=G杯+G甲，
乙烧杯对桌面的压力F乙=G杯+G乙，
所以烧杯对桌面的压力F甲＜F乙，
因为p=，受力面积相同，所以烧杯甲、乙对桌面的压强p甲＜p乙。
14、受力面积 压强 变小 600 5×105
【解析】
人对鸡蛋的压力是一定的，等于其自身重力，鸡蛋放在泡沫板的凹槽内，泡沫板的凹槽增大了鸡蛋的受力面积，减小了对鸡蛋的压强。
鸡蛋受到人的压力F=G=mg=60kg×10N/kg=600N，
此时脚对鸡蛋的压强p==5×105Pa。
15、越大 越少
【解析】
由电路图可知，滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，由I=的变形式R=可知，当电流表示数越小时，电路中的总电阻越大，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器连入电路的电阻越大，由图可知，滑片上移时接入电路中的电阻越大，浮子下移，油箱内油量越少．
16、2：1 2：3
【解析】
解：
（1）已知电阻R1与R2的阻值之比为2：1，则R1=2R2，
开关S断开时，电阻R1、R2串联，
因串联电路中电流处处相等，
则R1与R2的电功率之比：===；
开关S断开时，电阻R1、R2串联，此时电路中的电流I===，
此时电压表测R1两端的电压，
由I=可得，电压表的示数：
U1=IR1=×R1=×2R2=；
（2）开关S闭合后，电路为R1的简单电路，电压表测电源电压，即电压表的示数为U；
所以，开关S闭合前后，电压表两次的示数之比为=．
点睛：本题考查了串联电路的特点和欧姆定律的应用，分清开关闭合、断开时电路的连接方式和电表所测的电路元件是关键．
17、2 4 6
【解析】
当金属块刚好一半浸入水中时，金属球受到的浮力：
F浮 ＝G−F示 ＝10N−8N ＝2N，
当金属球全部浸入水中时，受到的浮力：
F′浮 ＝2F浮 ＝2×2N ＝4N，
此时弹簧测力计的示数：
F′示 ＝G−F′浮 ＝10N−4N ＝6N.

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
由图知：小磁针的磁极为：左N、右S，那么根据磁极间的相互作用，可知螺线管的磁极为：左N、右S；则据安培定则可知，电流从螺线管的左端流入，右端流出，如下图所示：

19、略
【解析】
试题分析：由图示可知，F2 与杠杆垂直，故连接支点O与F2 的作用点即为力臂L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1 的作用点，F1 的方向向上，如上图所示．
考点：力和力臂的画法
20、B 最小 0.26 变大 不同意； 原因是小灯泡的电阻随温度的升高而变大
【解析】
（1）闭合开关前，为保护电路，变阻器连入电路中的电阻应最大，所以，由图知应向B端调节滑动变阻器滑片，使电路中电流在开始测量时最小；
（2）测量过程中，某一次的电流表如图乙所示，电流表选用小量程，分度值 0.02A，电流值是0.26A；
这时灯丝突然断了，则电压表串联在电路中测电源电压，而原来电压表测灯的电压，根据串联电路电压的规律，则电压表的示数变大；
（3）通过灯的电流随电压的增大而变大，根据P＝UI可知，灯的功率变大，灯丝的温度升高，因灯泡的电阻随温度的升高而变大，故灯的电阻变大，则灯泡的电阻不是一个定值；求出小灯泡电阻的平均值，这种做法是错误的，不同意这种做法．
21、B
【解析】
由图知，物距大于像距，此时成倒立缩小的实像；当将凸透镜换成焦距f为5cm时， u＞2f，则会在1倍焦距与2倍焦距之间成倒立缩小的实像，所以应将光屏向左移动才能得到清晰的像，故选B．
22、速度 A B被撞的距离大小 高度 当物体质量相同时，物体的速度越大，动能越大 相同
【解析】
（1）动能的大小与物体的质量和速度都有关系，因此探究“物体动能的大小与什么因素有关？”的实验中，由图知，只有一个小球，是要探究的是物体动能的大小与速度的关系；
（2）该实验研究的主体是小球A，研究的是小球A动能的大小与速度和质量的关系；
（3）该实验中小球动能的大小是通过B被撞距离的远近体现的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想；
（4）该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时碰撞前A的速度，这个速度的大小是通过控制小球A在斜面上的高度改变的；
（5）同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，说明动能越大，可得结论为：当物体质量相同时，物体的速度越大，动能越大；
（6）为了研究物体动能与物体质量的关系，实验中应多次让不同质量的物体从斜面同一高度上静止滚下，控制小球的速度相同，应改变物体A的质量．
【考点定位】
探究影响物体动能大小的因素

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）3.09×105Pa（2）2.5h（3）8.1×1011J
【解析】
（1）水库底部所受水的最大压强：
p＝ρgh＝1.03×103kg/m3×10N/kg×30m＝3.09×105Pa；
（2）进入水库水的体积V＝V1﹣V0＝7×l06m3﹣2×l06m3＝5×l06m3，
水流推动发电机组持续发电时间：
t＝＝＝2.5h．
（3）由P＝得，发电机组在工作过程中获得的电能：
W＝Pt＝1.8×l04kW×2.5h＝4.5×104kW•h，
由于发电机组在工作过程中能将20%的水能转化为电能，
所以根据η＝可得，水流对发电机组做的功：
W水＝＝＝2.25×105kW•h＝8.1×1011J．
24、（1）1.5A（2）4Ω（3）2W
【解析】
（1）将A、B并联接在6V电源两端时，两灯泡两端的电压相等，根据图象读出通过两灯泡的电流，根据并联电路的电流特点求出干路电流；（2）将A、B串联接在某电源两端，使B灯恰好正常发光，根据图象读出通过B灯的电流即为电路中的电流，再根据图象读出A灯两端的电压，根据欧姆定律求出此时A灯电阻；（3）将A与一个滑动变阻器串联接在6V电源两端时，通过它们的电流相等，根据P=UI可知R与A灯的电阻关系，根据串联电路的电压特点表示出电源的电压即可求出A灯和滑动变阻器两端的电压，根据图象读出电路中的电流，利用P=UI求出滑动变阻器的功率．
【详解】
(1)将A. B并联接在6V电源两端，因并联电路中各支路两端的电压相等，所以，两灯泡两端的电压均为6V，由图甲可知,通过两灯泡的电流分别为=1.0A,=0.5A，因并联电路中干路电流等于各支路电流之和，所以，干路上的电流：I=+=1.0A+0.5A=1.5A；
(2)将A. B串联接在某电源两端，因串联电路中各处的电流相等，且使B灯恰好正常发光，所以,由图象可知,电路中的电流I′==0.5A，此时A灯泡两端的电压=2V，由I=可得，此时A灯电阻：===4Ω；
(3)将A与一个滑动变阻器串联接在6V电源两端时，因串联电路中各处的电流相等，且滑动变阻器的功率为A灯功率的两倍，所以,由P=UI可知,=2，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=+==6V，解得：=2V,==4V，由图象可知，此时电路中的电流I=0.5A，则滑动变阻器的功率：=I=4V×0.5A=2W.
