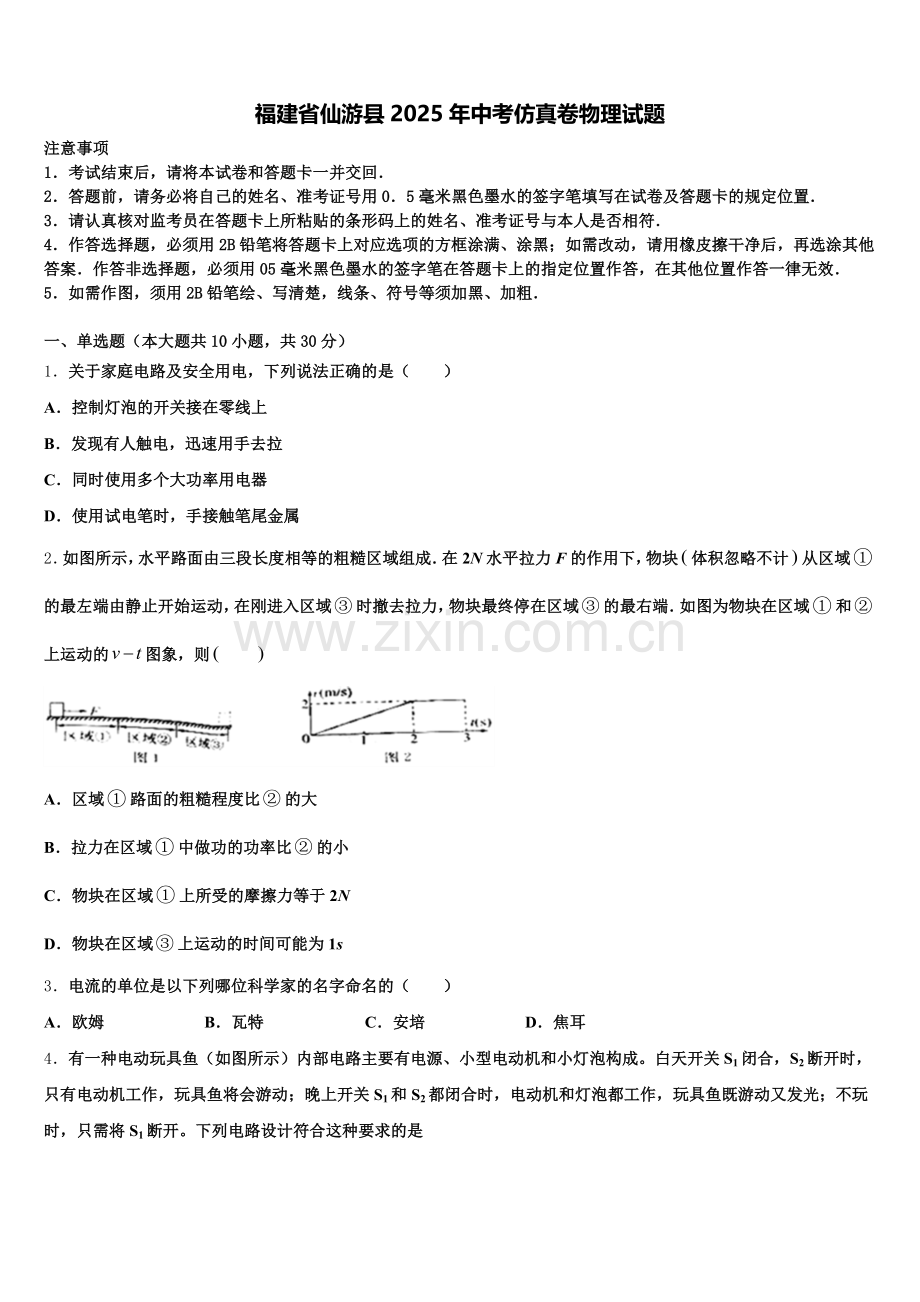

福建省仙游县2025年中考仿真卷物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．关于家庭电路及安全用电，下列说法正确的是（　　）
A．控制灯泡的开关接在零线上
B．发现有人触电，迅速用手去拉
C．同时使用多个大功率用电器
D．使用试电笔时，手接触笔尾金属
2．如图所示，水平路面由三段长度相等的粗糙区域组成．在2N水平拉力F的作用下，物块体积忽略不计从区域的最左端由静止开始运动，在刚进入区域时撤去拉力，物块最终停在区域的最右端．如图为物块在区域和上运动的图象，则　　

A．区域路面的粗糙程度比的大
B．拉力在区域中做功的功率比的小
C．物块在区域上所受的摩擦力等于2N
D．物块在区域上运动的时间可能为1s
3．电流的单位是以下列哪位科学家的名字命名的（　　）
A．欧姆 B．瓦特 C．安培 D．焦耳

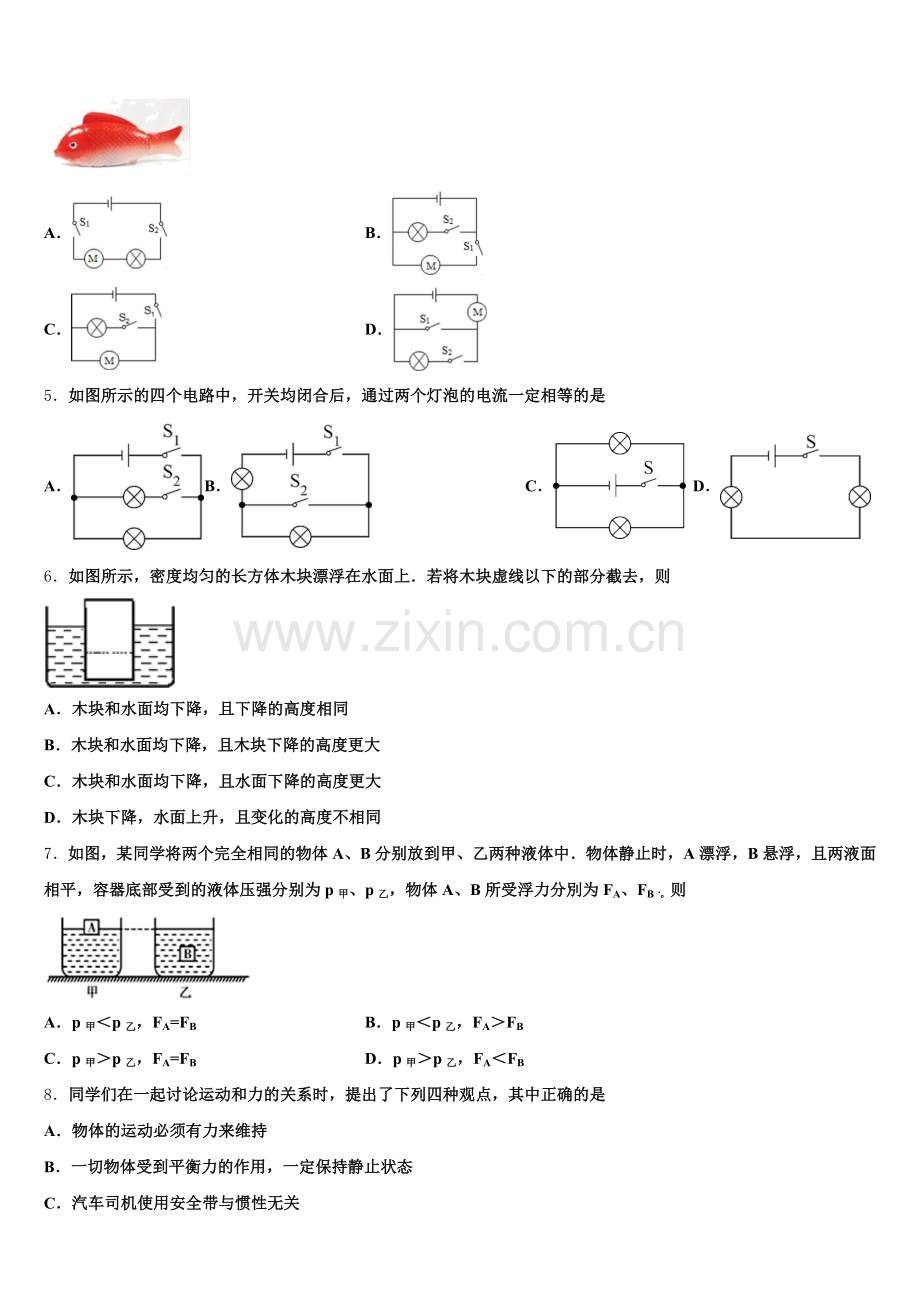

4．有一种电动玩具鱼（如图所示）内部电路主要有电源、小型电动机和小灯泡构成。白天开关S1闭合，S2断开时，只有电动机工作，玩具鱼将会游动；晚上开关S1和S2都闭合时，电动机和灯泡都工作，玩具鱼既游动又发光；不玩时，只需将S1断开。下列电路设计符合这种要求的是

A． B．
C． D．
5．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是
A． B． C． D．
6．如图所示，密度均匀的长方体木块漂浮在水面上．若将木块虚线以下的部分截去，则

A．木块和水面均下降，且下降的高度相同
B．木块和水面均下降，且木块下降的高度更大
C．木块和水面均下降，且水面下降的高度更大
D．木块下降，水面上升，且变化的高度不相同
7．如图，某同学将两个完全相同的物体A、B分别放到甲、乙两种液体中．物体静止时，A漂浮，B悬浮，且两液面相平，容器底部受到的液体压强分别为p甲、p乙，物体A、B所受浮力分別为FA、FB．。则

A．p甲＜p乙，FA=FB B．p甲＜p乙，FA＞FB
C．p甲＞p乙，FA=FB D．p甲＞p乙，FA＜FB
8．同学们在一起讨论运动和力的关系时，提出了下列四种观点，其中正确的是
A．物体的运动必须有力来维持
B．一切物体受到平衡力的作用，一定保持静止状态
C．汽车司机使用安全带与惯性无关
D．击打排球时手感到疼，说明力的作用是相互的
9．下列说法正确的是　　
A．同一物体温度越高，所含的热量越多
B．的冰和的水内能相等
C．物体吸收热量，内能增加，但温度不一定升高
D．热传递传递的是温度
10．以下图片中所描述的物理现象，下列分析正确的是
A．用吸管吸饮料是利用了液体压强
B．飞机正常飞行时，机翼上方空气流速大，压强大
C．当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差不变
D．在冰壶运动中，运动员刷冰是通过减小接触面的粗糙程度来减小摩擦的
二、多选题（本大题共3小题，共12分）
11．如图甲所示的电路中，电源电压为12V且保持不变，闭合开关S，将滑动变阻器的滑片置于中点c时，消耗的功率为；当滑片移至b端时，消耗的功率为，滑片移动过程中电流表与电压表的示数变化关系如图乙所示，下列说法正确的是

A．
B．
C．的阻值为
D．
12．如图所示是一位运动员在参加跳板跳水比赛时的分解动作，依次是压板、跳起、腾空，这几个动作之后还有下落和入水．下列判断正确的是

A．压板时跳板向下弯曲，说明力能改变物体的形状
B．跳板前端被压到最低时，它的弹性势能最大
C．运动员在空中向上运动，是动能转化为重力势能
D．运动员下落和入水过程中，机械能总量保持不变
13．崇左市八大住宅区的建设正如火如荼地进行．如图甲是建筑工地上的塔式起重机示意图，它是通过电动机带动如图乙所示滑轮组起吊物料的．如果这个滑轮组把6×103N的重物在10s内匀速提升10m，绳索自由端的拉力F=2.1×103N，不计一切摩擦和绳重，则下列说法正确的是

A．拉力做的功是6.3×104J B．绳索自由端的速度是10m/s
C．该滑轮组的动滑轮重300N    D．该滑轮组的机械效率是80%
三、填空题（本大题共5小题，共10分）
14．在空中飞行的飞机，因与空气发生了摩擦发生电子得失的现象，其中空气中氧分子得到电子带_____电，飞机则带_____电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用_____（选填“导体”或“绝缘体”）材料做成，从而避免造成危害。
15．在各种不同色光，红、______、蓝叫做三原色光．华裔物理学家高锟因为提出光纤通信的设想而获得了诺贝尔奖，光纤通信传输信息的载体是______．
16．2019年春节期间，某区域禁止燃放烟花爆竹，这一禁令得到了广大市民的支持和拥护，这是因为燃放烟花爆竹时，会引起周围空气______而产生噪声；同时由于分子在______，使人们闻到浓烈的火药味．
17．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________ （写出一条原因即可）．

18．如图所示，是奥斯特实验的示意图．实验结论是：通电导线周围存在_____，支持此结论的现象是_______．如果移走小磁针，该结论_____（选填“成立”或“不成立”）．

四、计算题（本大题共3小题，共29分）
19．如图所示，质最为10千克的实心圆柱体置于水平地面上，其底面积为．

①求地面受到的压力F．
②求地面受到的压强P．
③现将圆柱体沿水平方向切去0.2米的高度，圆柱体对水平地面的压强变化最为3920帕，求圆柱体的密度ρ和原来的高度h．
20．如图甲所示，重为16N、底面积是40cm2的物体A在拉力F的作用下，5s内匀速运动了0.5m。拉力做的功随时间变化的图象如图乙所示。物体A在水平桌面上运动时受到的摩擦阻力为物重G的0.25倍。求：
物体A静止在水平地面时对地面的压强5s内拉力F对物体A做的有用功滑轮组的机械效率
21．如图所示，电源两端电压U为6V，且保持不变．闭合开关S，电流表A1的示数I1为0. 3A，电流表A2的示数I2为0.5A．求：
定值电阻R1的电功率；定值电阻R2在10s内消耗的电能．
五、作图题（本大题共2小题，共4分）
22．根据平面镜的成像特点，作出物体AB在平面镜MN中的像．

23．请在图中画出静止在地面的某款超级运载车所受力的示意图（重心O已标出）
（_______）

六、实验探究题（本大题共3小题，共15分）
24．小明在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．

（1）闭合开关前，应向_____端（选填“A”或“B”）调节滑动变阻器滑片，使电路中电流在开始测量_____（选填“最大”或“最小”）
（2）测量过程中，某一次的电流表如图乙所示，电流值是_____A．这时，灯丝突然断了，则电压表的示数_____（选“变大”、“变小”“不变”）．
（3）完成操作后，小明求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由．_____．（作出判断并说出理由）
25．小明利用如图所示的电路测量小灯泡的额定功率．滑动变阻器标有“”字样，电源电压恒为，小灯泡的额定电压为，额定功率小于，阻值为、、的三个定值电阻R．
请用笔画线代替导线，完成图甲中实物电路的连接．电路连接正确后，把滑片调到最左端，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，若故障只有一处，则故障可是： ____________．手除故障后，继续实验，收集的数据记录在表一中．当电压表的示数为时，电流表的示数加图乙所示，小灯泡的额定功率_______W．
表一
实验序号
1
2
3
4
电压/V
1.0
1.5
2.0
2.5
电流/A
0.26
0.29
0.32

（4）分析表一中的数据，可知实验中选用的是__________的定值电阻．小明完成上述实验后，去掉电流表，又多用了两个开关及一些导线，没有更换其它器材，设计了如图丙所示的电路，也完成了对小灯泡额定功率的测量，实验步骤下，请补充完整：
①闭合、，断开，移动滑片，使电压表的示数为__________V；
②________________，读出电压表的示数为U；
③灯泡额定功率的表达式为__________（用已知量和测量的最表示）．
26．小美同学做“测定小灯泡的电功率”实验，现有学生电源（电压为2伏的整数倍且保持不变）一个、分别标有“2.5V”和“3.8V”字样的待测小灯各一个、电压表一只、电流表一只，滑动变阻器（标有“5Ω 3A”、“20Ω 2A”字样）各一个，电键一个，导线若干。他先正确串联实验器材，然后将电压表并联在电路中。闭合电键，当划片移到某位置时，小灯恰好正常发光，此时他将观察到的电压表和电流表的示数（如图所示）分表记录到实验单上。

（1）能否据此判定该实验中电压表并联在哪部分电路两端？并请说明理由。___________
（2）小高同学看了小美同学记录的信息，做出了电压表读数的如下分析判断：
因为小灯正常发光，由如图（a）可知：，此时，变阻器接入电路的阻值一定大于其最大阻值。所以，。因此，电压表读数为11伏。
你认为小葛的分析判断是否正确？为什么？____________
（3）由此可以分析得出：小要在实验中选用的小灯是标有_______字样的，滑动变阻器标有________字样，小灯的额定功率为______瓦。
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A、控制电灯的开关接在了零线上时，更换灯泡时易发生触电事故，故A错误。
B、发现有人触电时，先切断电源，后实施抢救；人是导体，如果拉触电者，施救者也会触电，故B错误。
C、家庭电路中各用电器是并联的，同时使用多个大功率用电器，会造成干路电流过大，引起火灾，故C错误；
D、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故D正确。
2、B
【解析】
由图知：物体在内做加速运动，在内做匀速运动，且物体在内图象与内图象与坐标轴围成的面积相同，说明物体运动的路程相同．
物体在内在区域上做加速运动，在内在区域上做匀速直线运动，区域表面上受到的摩擦力小于拉力F，在区域表面上受到的摩擦力等于拉力F．
A、压力相等，所以区域路面的粗糙程度比区域的粗糙程度小，故A错误；
B、拉力在区域运动的距离相等，做功相等，在区域上运动时间长，根据知，在区域上功率小．故B正确；
C、物体在区域上受到的摩擦力小2N，故C错误；
D、当物体进入区域时，撤去外力，物体受到向左的摩擦力作用，做减速运动，最后停在区域的最右端，其运动形式与区域正好相反，所以物体在区域上运动的时间也是2s．故D错误．
故选B．
重点是力和运动的关系的应用，结合运动图象和速度时间图象得到有价值的信息，是解答此题的关键．
3、C
【解析】
在物理学中，
A．欧姆是电阻的基本单位．故A不符合题意；
B．瓦特是功率的基本单位．故B不符合题意；
C．安培是电流的基本单位．故C符合题意；
D．焦耳是功和各种能量的基本单位．故D不符合题意．
4、C
【解析】
由题意可知，电动机和灯泡可以独立工作，因此电动机和灯泡并联连接；不玩时，只需要将S1断开，由此可知，S1在干路上，故C项符合要求。
5、B
【解析】
由图示可知，A图中两个灯泡是并联的，只有两个灯泡的电阻相等时通过的电流才相等，故A错；B图两个开关都闭合时，其中一个灯泡被短路，通过它的电流为零，故B错；C图中两个灯泡是并联的，只有两个灯泡的电阻相等时通过的电流才相等，故C错；D图中两个灯泡是串联的，通过它们的电流是一定相等的，故D正确；应选D．
6、B
【解析】
因为木块漂浮，所以浮力与重力相等，则F浮＝G木，ρ水gV排＝ρ木gV木，，因为木块密度和水的密度不变，因此木块淹没的体积与木块体积的比值不变；当将木块虚线以下的部分截去后，木块淹没的体积与此时木块体积的比值变小，故剩下的木块会下沉一些；由于木块的总体积减小，因此淹没的体积也将减小，则水面也将下降．由于木块底部的横截面积小于容器底部的横截面积，而V排＝V浸，由可得，木块下降高度大，故B选项符合题意．
7、C
【解析】
由于A、B完全相同，则重力相等，由图可知：A在甲液体中漂浮，B在乙液体中悬浮，由物体的漂浮、悬浮条件可知：FA=G，FB=G，所以FA=FB；甲液体中的A漂浮，ρ甲液＞ρA，乙液体中的B悬浮，ρ乙液=ρB，两种液体的密度：ρ甲液＞ρ乙液；又因为两容器液面等高，所以由p=ρgh可知，两种液体对容器底压强：p甲＞p乙．故C正确；故应选C。
8、D
【解析】
A、力是改变物体运动状态的原因，不是维持物体运动状态的原因，即物体的运动不需要有力来维持，故A错误；
B、一切物体受到平衡力的作用，可能保持静止状态，也可能处于匀速直线运动状态，故B错误；
C、系安全带是为了防止车辆急停时人由于惯性向前冲造成的伤害，与惯性有关，故C错误；
D、击打排球时手给排球一个力的作用，同时球给手一个力的作用，手感到疼，说明力的作用是相互的，故D正确。
9、C
【解析】
A．温度表示物体的冷热程度，在微观角度看表示了大量分子无规则运动的剧烈程度；热量是指在热传递过程中传递的能量，只有在热传递过程中才能提到热量，所以，热量是一过程量，描述它的术语是“吸收”和“放出”，不能用含有，故A错误；
B．影响内能大小的因素有多个，不能只根据温度判定内能的大小，故B错误；
C．物体吸热可能使分子动能增大（即温度升高），也可能使分子势能增大 （即物态变化），所以内能一定增大，但温度有可能升不升高，例如晶体熔化过程，故C正确；
D．热传递传递的是能量，故D错误。
10、D
【解析】
（1）用吸管吸饮料利用了大气压强；
（2）流体压强与流速的关系是：流体流速越快的地方其压强就越小；
（3）液体压强跟液体密度和液体的深度有关。在液体密度一定时，液体密度越大，液体压强越大；在液体深度一定时，液体密度越大，液体的压强越大；
（4）减小摩擦力的方法：在接触面粗糙程度一定时，通过减小压力来减小摩擦力；在压力一定时，通过减小接触面的粗糙程度来减小摩擦力；使接触面脱离；用滚动摩擦代替滑动摩擦。
【详解】
A、用吸管吸饮料的原理是：先把吸管内的空气吸走，在外界大气压的作用下，汽水被压进吸管里，利用了大气压强，故A错误；
B、飞机正常飞行时，机翼上方的路程长，空气流速大，压强小，而下方的空气流速小、压强大，产生向上的升力。故B错误；
C、在液体密度一定时，液体密度越大，液体压强越大。当微小压强计的探头在水中深度逐渐增大时，U形管两边液面高度差变大。故C错误；
D、在冰壶运动中，运动员刷冰是在压力一定时，通过减小接触面的粗糙程度来减小摩擦。故D正确。
故选：D。
本题考查大气压的综合应用、减小摩擦的方法、液体压强特点、流体压强和流速的关系，涉及到的知识点比较多，综合性非常强，但总体难度不大，掌握基础知识即可正确解题。

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
根据题文和题图可知，本题考查串联电路的特点和欧姆定律、电功率公式的应用，正确的判断滑片位于b端时电压表的示数是关键。
【详解】
由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑片移至b端时，R2接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，
由图象可知，电压表的最大示数U2＝6V，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：U1＝U﹣U2＝12V﹣6V＝6V，
因串联电路中各处的电流相等，
所以，由可得，R1的阻值与R2的最大阻值之比：，即R1＝R2；
当滑片在c点时，R1=2Rc，
根据串联分压，则，解得Uc=4V ，故A正确。
由图乙可知，Uc=4V，Ic=0.4A ，根据欧姆定律可得：，
故R1=R2=2Rc=20Ω，故C正确。
因电源的电压不变，所以，滑片置于中点c与滑片移至b端时电路中的电流之比：
，则，故B错误。
由P＝I2R可得，前后两次R1消耗的功率之比：，故D错误。
12、ABC
【解析】
A、压板时跳板向下弯曲，跳板的形状发生了变化，说明力能改变物体的形状，故A正确；
B、跳板前端被压到最低时，跳板的弹性形变达到最大，因此具有的弹性势能最大，故B正确；
C、运动员上升过程中，质量不变，速度减小，动能减小；高度增大，重力势能增大，所以该过程中动能转化为重力势能，故C正确；
D、运动员下落和入水过程中，克服空气阻力和水的阻力做功，一部分机械能转化为内能，机械能总量减小，故D错误．
13、AC
【解析】
（1）拉力F做的有用功：W有=Gh=6×103N×10m=6×104J；
（2）W总=FS=F×3h=2.1×103N×3×10m=6.3×104J，A正确；
绳索自由端的速度是v=s/t=3×10m/10s=3m/s；B错误；
（3）η=W有/W总×100%=6×104J /6.3×104J ×100%≈95%，D错误．
该滑轮组的动滑轮重G动=nF-G物=3×2.1×103N-6×103N=300N,C正确．

三、填空题（本大题共5小题，共10分）
14、负 正 导体
【解析】
解决此题要知道两种不同的物质在相互摩擦时，会发生电子的转移，从而使物体带上静电，得到电子的物体带负电，失去电子的物体带正电。
【详解】
在空中飞行的飞机，因与空气发生了摩擦，其中空气中氧分子得到电子带负电，飞机失去电子带正电。如果在着陆过程中没有将静电放掉，当地勤人员接近时，可能危及生命，所以飞机的特殊轮胎常用导体材料做成，从而避免造成危害。
故答案为：负；正；导体。
解决此类问题要结合摩擦起电现象的实质进行分析，难度不大。
15、绿 光波
【解析】
[1]色光的三原色是红、绿、蓝；
[2]光纤能够传递信息，就是利用光波作为传递信息的介质的．
16、振动 不停地做无规则运动
【解析】
燃放烟花爆竹时，会引起周围空气的振动，从而产生噪声；构成物质的分子总在不停地做无规则运动，故会使人们闻到浓烈的火药味．
17、6.3×104 1.05×107 加热过程中，存在热损失
【解析】
水吸收的热量为：
Q=cm(t-t0)=4.2×103J/(kg·℃)×0.3kg×50℃=6.3×104J；
由Q=mq可知，酒精的热值为：
q=Q/m=6.3×104 J/0.006kg=1.05×107J/kg；
由于酒精可能没有完全燃烧，所以测出的数值与表中的数值有较大的差别。
18、磁场 闭合开关，小磁针偏转 成立
【解析】
试题分析：当将通电导体放在小磁针上方时，小磁针会发生偏转，说明了通电导线周围存在磁场，该磁场与小磁针的有无无关，故移走小磁针后，该结论仍成立．
考点：通电直导线周围的磁场

四、计算题（本大题共3小题，共29分）
19、（1）98N（2）4.9×103Pa（3）2×103kg/m3（4）0.25m
【解析】
（1）实心圆柱体置于水平地面上，对地面的压力等于其重力，
即地面受到的压力是：F=G=mg=10kg×9.8N/kg=98N；
（2）地面受到的压强是： =4.9×103 Pa，
（3）由p=ρgh知道，圆柱体的密度是： =2×103 kg/m3
则圆柱体原来的高度是： =0.25m．
20、（1）4000Pa；（2）2J；（3）80%。
【解析】
（1）物体A对水平地面的压力为F＝G＝16N，则其对地面的压强为p＝＝＝4000Pa。
（2）由于物体被水平拉动，所以拉力克服物体受的摩擦力做的功为有用功。物体受到的摩擦力为f＝0.25G＝0.25×16N＝4N。则5s内做的有用功为W有＝fs＝4N×0.5m＝2J。
（3）由图乙所示图象可知，在5s内拉力做的总功为W总＝2.5J，则滑轮组的机械效率为η＝＝＝80%。
21、（1）1.8W （2）12J
【解析】
由电路图可知，两电阻并联，电流表A1测R1支路的电流，电流表A2测干路电流．
（1）因并联电路中各支路两端的电压相等，所以，定值电阻R1的电功率：P1=UI1=6V×0.3A=1.8W；
（2）因并联电路中干路电流等于各支路电流之和，所以，通过定值电阻R2的电流：I2=I-I1=0.5A-0.3A=0.2A，定值电阻R2在10s内消耗的电能：W2=UI2t=6V×0.2A×10s=12J．
答：（1）定值电阻R1的电功率为1.8W；
（2）定值电阻R2在10s内消耗的电能为12J．

五、作图题（本大题共2小题，共4分）
22、
【解析】
分别作出物体AB端点A. B关于平面镜的对称点A′、B′,用虚线连接A′、B′即为AB在平面镜中的像．如图：

平面镜成像的特点是：像物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像物关于平面镜对称，利用这一对称性作出AB的像．
23、
【解析】
运载车静止在水平地面上，受到的重力和支持力是一对平衡力，大小相等，方向相反，过运载车的重心O，沿竖直向下的方向和竖直向上的方向画一条带箭头、等长的线段，分别表示重力和支持力，并分别用符号G和F表示，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、B 最小 0.26 变大 不同意； 原因是小灯泡的电阻随温度的升高而变大
【解析】
（1）闭合开关前，为保护电路，变阻器连入电路中的电阻应最大，所以，由图知应向B端调节滑动变阻器滑片，使电路中电流在开始测量时最小；
（2）测量过程中，某一次的电流表如图乙所示，电流表选用小量程，分度值 0.02A，电流值是0.26A；
这时灯丝突然断了，则电压表串联在电路中测电源电压，而原来电压表测灯的电压，根据串联电路电压的规律，则电压表的示数变大；
（3）通过灯的电流随电压的增大而变大，根据P＝UI可知，灯的功率变大，灯丝的温度升高，因灯泡的电阻随温度的升高而变大，故灯的电阻变大，则灯泡的电阻不是一个定值；求出小灯泡电阻的平均值，这种做法是错误的，不同意这种做法．
25、 灯泡短路 0.9W 15 2.5 保持滑片位置不动，闭合S、S2，断开S1 A（U﹣2.5V）
【解析】
根据小灯泡的额定电压和额定功率,可知小灯泡正常工作的电流,I,
所以电流表的量程选择的是0．如图：

（2）电路连接正确后，把滑片调到最左端，使滑动变阻器连入电路的电阻最大，电流表有示数，说明电路为通路． 电灯不亮，电压表无示数，说明灯被短路．
（3）当电压表为2.5v是小灯泡正常发光，对应的电流时0.36A，则其额定功率为：PUI
（4）由图表可知：当电路中电流最小时，滑动变阻器阻值最大，所以滑动变阻器的电阻为(滑动变阻器的最大电阻)滑动变阻器电阻太小，为了侧小灯泡的额定功率，需要至少串联一个15的电阻．
【拓展】
（1）闭合S、S1，断开S2，移动滑片，电压表测得的是灯两端的电压，因为灯的额定电压是2.5V，所以使电压表的示数为2.5V；
（2）保持滑片位置不动，闭合S、S2，断开S1，此时电压表测得的是定值电阻和灯两端的V
定值电阻的阻值是15，所以通过的电流时.
（3）灯泡额定功率的表达式为P额=A(U
26、实验中电压表并联在滑动变阻器两端 小葛的分析判断是错误的；1.1伏 3.8V “10Ω 1A” 1.14
【解析】
（1）由题意，当滑片移到某位置时，电流表、电压表的示数分别如图所示时，小灯泡恰好正常发光。由指针的位置，若使用大量程0-15V，分度值为0.5V，示数为11V；若使用小量程0-3V，分度值为0.1V，示数为1.1．，电流表使用小量程，分度值为0.01A，电流大小为0.3A；又因灯上标有“1V”和“3.8V”字样，且电源电压为1伏的整数倍且保持不变：
①先判断电路的连接关系：
若灯与变阻器并联在电路中，则电压表示数即为电源电压，无论11V还是1.1V，都不是1V的整数倍，所以可判断出灯与变阻器不是并联在电路中，而应是串联在电路中的；
②判断电压表的示数和连接位置：
若电压表示数为11V，因11V大于3.8V，大于1V，所以电压表不可能直接并联在灯的两端，也不能并联在电源的两端（因为11V不是1V的整数倍），若并联在变阻器的两端，根据串联电路电压的特点，此时，电源电压为或均不是1V的整数倍，所以电压表的示数为11V是不可能的，只能为1.1V；因，，所以电压表不能直接并联在灯的两端，更不能并联在电源的两端（1.1V不是1V的整数倍），由此可确定电压表只能并联在变阻器的两端，且示数为1.1V；
（1）小葛的分析判断是错误的，若使用“10Ω 1A”的变阻器，其连入电路的阻值不可能大于10Ω；并且电压表示数若为11V，那么电源电压为或，都不是1V的整数倍；
（3）若使用额定电压为1V的灯，根据串联电路电压的特点，则电源电压为1V+1.1V=4.1V不是1V的整数倍，不符合题意；
若使用额定电压为3.8V的灯，因电源电压为，符合电源电压是1V整数倍的条件。所以灯的额定电压为3.8V，且电源电压为6V；因为电路的电流大小为0.3A，所以变阻器连入电路中的电阻大小，所以使用的是“10Ω 1A”的变阻器；灯的额定电压为UL=3.8V，正常工作时的电流大小IL=0.3A，所以灯的额定功率。
