2025届福建省莆田市哲理中学下学期初三物理试题第一次模拟考试试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下列主要利用电磁波来工作的用电器是
A．手机
B．电风扇
C．电烤火炉
D．电视机
2．如图所示的电路中，电源电压保持不变．闭合开关后S后，当滑动变阻器的滑片P向左移动时．下列判断正确的是

A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变大
D．电流表示数变小，电压表示数变小
3．如图所示，把一根两端开口的细玻璃管，通过橡皮塞插入装有红色水的玻璃瓶中，从管口向瓶内吹入少量气体后，瓶内的水沿玻璃管上升的高度为h.不考虑温度的影响，把这个自制气压计从山下移到山上后( )

A．h增大，瓶内气压大于外界气压
B．h减小，瓶内气压大于外界气压
C．h增大，瓶内气压小于外界气压
D．h减小，瓶内气压小于外界气压

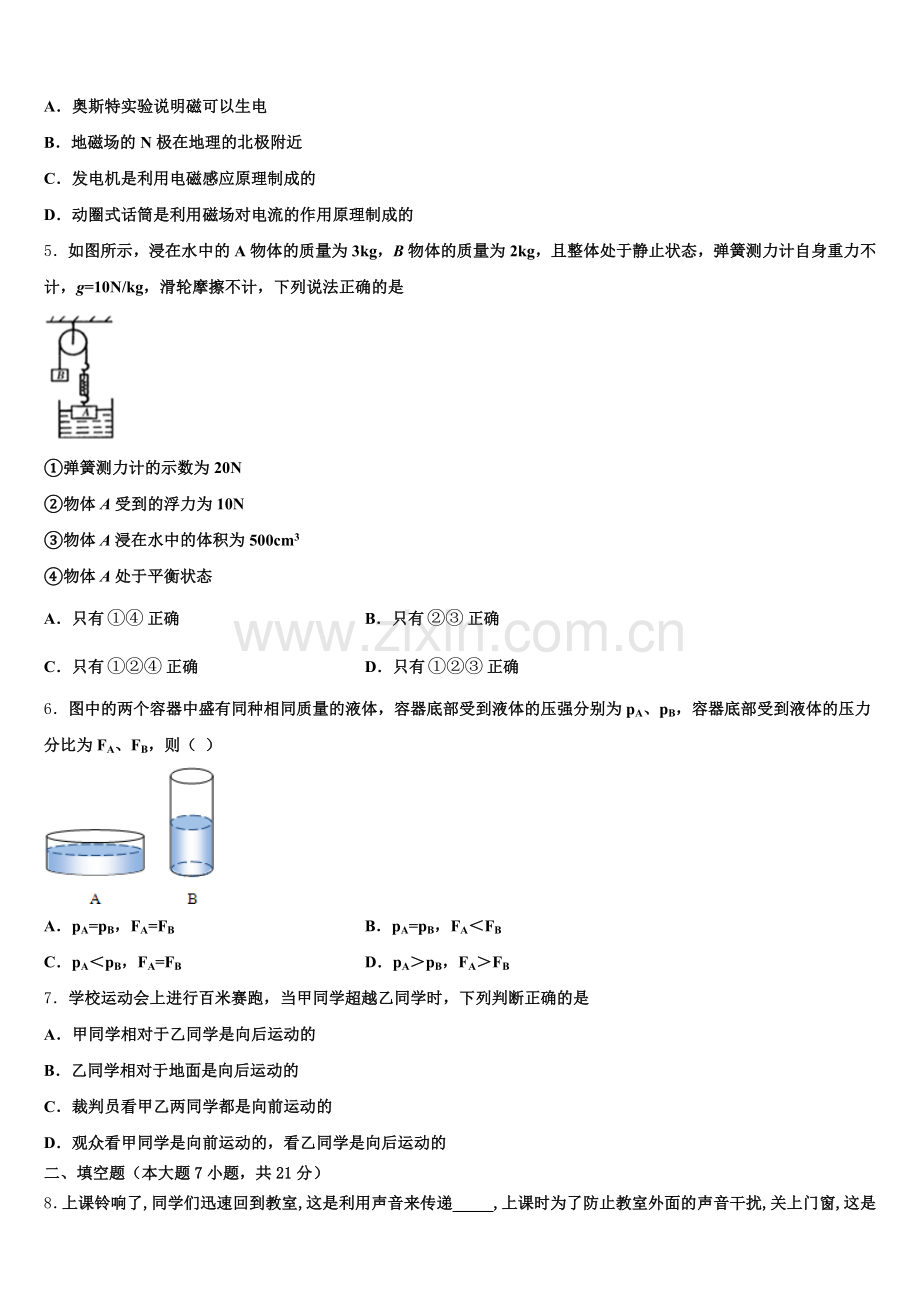

4．下列关于电与磁的说法，正确的是（　　）
A．奥斯特实验说明磁可以生电
B．地磁场的N极在地理的北极附近
C．发电机是利用电磁感应原理制成的
D．动圈式话筒是利用磁场对电流的作用原理制成的
5．如图所示，浸在水中的A物体的质量为3kg，B物体的质量为2kg，且整体处于静止状态，弹簧测力计自身重力不计，g=10N/kg，滑轮摩擦不计，下列说法正确的是

①弹簧测力计的示数为20N
②物体A受到的浮力为10N
③物体A浸在水中的体积为500cm3
④物体A处于平衡状态
A．只有正确 B．只有正确
C．只有正确 D．只有正确
6．图中的两个容器中盛有同种相同质量的液体，容器底部受到液体的压强分别为pA、pB，容器底部受到液体的压力分比为FA、FB，则（ ）

A．pA=pB，FA=FB B．pA=pB，FA＜FB
C．pA＜pB，FA=FB D．pA＞pB，FA＞FB
7．学校运动会上进行百米赛跑，当甲同学超越乙同学时，下列判断正确的是
A．甲同学相对于乙同学是向后运动的
B．乙同学相对于地面是向后运动的
C．裁判员看甲乙两同学都是向前运动的
D．观众看甲同学是向前运动的，看乙同学是向后运动的
二、填空题（本大题7小题，共21分）
8．上课铃响了,同学们迅速回到教室,这是利用声音来传递_____,上课时为了防止教室外面的声音干扰,关上门窗,这是在________减弱噪声.
9．如图甲所示的敞口饮料瓶装满水，在侧面扎一小孔a，会有水喷出，此时，若用盖子将瓶口盖紧密封，则孔中的水将_____（选填“继续喷”、“停止喷”或“喷一段时间，停止喷”），原因是_____．

10．如图是一款能发电的魔方充电器，转动魔方时，它根据_____（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电．魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_____（填“电源”或“用电器）．

11．正在建设的扬州城市南部快速通道，全长约16km，设计速度为80km/h，全程不设置红绿灯，正常情况下，最少需要_____h就能行驶完全程。而实际由于天气的原因，我们要减速慢行；秋天由于_____（填物态变化）形成雾会影响视线；寒冬的早晨，由于_____（填物态变化）会结霜，造成路面湿滑。
12．某导体两端的电压为6伏，通过该导体的电流为0.2安，10秒内通过其横截面的电荷量为_____库；若通过它的电流变为0.3安时，它两端的电压为_____伏；若通过它的电流为0.4安时，它的电阻为_____欧．
13．向云层投撒干冰是人工增雨、缓解旱情的方法之一。投撒到云层中的干冰_________为气体，并从周围_________大量的热，使空气中的水蒸气_________为小水滴，也有一些水蒸气直接_________为小冰晶，下落而形成雨。
14．在汽油机的一个工作循环中，内能转化为机械能的是________冲程；某品牌汽车行驶100km消耗汽油7kg，这些汽油完全燃烧能放出________ J的热量．（汽油的热值q=4.6×107J/kg）
三、作图题（共7分）
15．小李同学观察学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。请按要求连接好如图所示电路。
（_____）

16．图中画出了蜡烛发出的两条光线，请画出它们通过凸透镜后的光路。
（_____）

17．通电螺线管下方的小磁针静止时如图所示，请在括号内标上电源的“+”或“—”．
（_____）

四、实验题（本大题共5小题，共20分）
18．如图所示，用手拨动塑料尺
发出的声音是由塑料尺_____产生的如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺．从a到b，塑料尺发出声音的_____变大如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×10■，d图实验声音为1.2×102■，两个数据的单位是_____可见随着塑料尺伸出桌面的长度变长，发出声音的_____变小如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示．可见结构的不同，会导致发出声音的_____改变．
19．利用如图装置探究阻力对物体运动的影响。

（1）在实验中换用棉布和毛巾是通过改变_____来改变阻力大小的。
（2）探究阻力对小车运动的影响时，让小车从斜面的同一高度由静止滑下的目的是_____。
（3）实验现象是：小车受到的阻力越_____，滑行的距离越远，速度减小得越_____。
（4）根据实验现象推理可得出：水平面上运动的小车不受阻力，小车将做_____。
（5）伽利略通过下图所示的实验和推理也得出类似结论，请写出图中各实验和推理的合理顺序：_____。（用字母表示）

20．在测定“液体密度”的实验中。

（1）使用托盘天平时，应将天平放在_____桌面上，把游码移至标尺左端“0”刻度线处，若发现指针静止时指在分度盘中央的左侧，则应将平衡螺母向_____（左/右）调节，使横梁平衡。
（2）用调节好的天平称液体质量：往烧杯中倒入液体，称出烧杯和液体的总质量为103.2g，把烧杯中一部分液体倒入量筒，如图甲；再称烧杯和剩下液体的总质量时，发现加减砝码总不能使天平平衡，这时应移动_____使天平平衡。若天平再次平衡时所用砝码和游码的位置如图乙所示，则倒入量筒内液体的质量为__g。
（3）该液体的密度是_____kg/m3。
21．如图所示，是探究“阻力对物体运动的影响”的实验。

（1）让同一小车从斜面上同一位置由静止开始下滑，目的是使小车到达水平面时的_____相同。
（2）实验中同一小车在木板表面上运动的距离最长，表明它在该表面受到的阻力_____。
（3）假设水平面绝对光滑，小车不受任何阻力，则它会在水平面上做_____运动。
（4）如图丙所示，让同一小车从斜面的不同高度由静止开始下滑，则还可以探究小车的_____关系（选填序号）
①重力势能与质量；②重力势能与高度；③动能与质量；④动能与速度。
22．小刘利用如图所示的实验装置探究平面镜成像的特点。请按要求回答

下列问题:实验中，使用薄透明平板玻璃代替平面镜，这样做的目的是________。在水平桌面上铺一张白纸，纸上竖直放置一块薄透明平板玻璃。把蜡烛 A 放在平板玻璃的前面，再拿一支外形与 A 相同的蜡烛 B 放在平板玻璃后面移动。透过平板玻璃观察蜡烛 B，直到从多个角度看上去都跟蜡烛 A 的像________，此位置即为像的位置。蜡烛 A 经平板玻璃所成的像是____像。（选填“虚”或“实”）将蜡烛 A 向靠近平板玻璃的方向移动时，像的大小____。（选填“变大”、“不变”或“变小”）小刘在经历了平面镜成像的探究过程后，对小轿车的前挡风玻璃一般都是倾斜的这一设计有了进一步的认识。下列关于小轿车挡风玻璃设计的优点分析合理的是____ （多选）
A．可以减少空气阻力
B．车内景物通过前挡风玻璃所成的虚像成在驾驶员的斜上方，避免与前方景物混淆，干扰司机判断
C．让小轿车高速行驶时，减小空气升力，抓地更稳
五、计算题（本大题共2小题，共13分）
23．一灯泡标着“6V 3W”的字样．求灯泡正常发光时的电流．现要把该灯泡接在9V的电源上能正常发光，应串联一个多大的电阻？第（2）问接上合适的电阻后，整个电路在1min所消耗的电能是多少？
24．琪琪从世博会带回一个工艺品，她想知道这个工艺品的密度，于是进行了实验。请你根据下图所示的实验数据推算：（g取10N/kg）
工艺品此时所受的浮力。工艺品的密度。
六、综合能力题（本大题共3小题，共18分）
25．如图甲是研究弹簧测力计的示数F与物体A下表面离水面的距离h的关系实验装置，用弹簧测力计提着物体A，使其缓慢浸入水中（水未溢出），根据实验数据绘制了弹簧测力计的示数F与物体A的下表面浸入水中的深度h的关系图象（如图乙）。物体A浸没在水中之前，弹簧测力计的示数随A向下运动距离的增加而减小，说明浮力与_____（选填“物体体积”或“排开液体体积”）有关；物体A浸没在水中后，所受的浮力为_____N，若某同学在使用弹簧测力计时，指针在零刻度线以上，该同学没有调零而直接进行测量，这样计算出的浮力值_____（选填“偏大”、“不变”或“偏小”）；结合实验数据，物体A的密度为_____kg/m3，圆柱体A的底面积为_____cm2；如果将盛水的柱形容器换成梯形容器，如图丙，再将A物体按上述操作进行实验，则物体放入水的过程中水对容器底部的压强增加量△p随h的变化图象是图丁中的_____（选填“A”或“B”）。

26．如图甲是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1（是一个定值电阻）和热敏电阻Rx，只要水面到达如图所示的位置，接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。
若分别把电热丝R1和热敏电阻Rx单独接入某电源电路中，它们的电流随电压的变化曲线是图乙中A、B、C中的两条。可知R1的阻值是_____Ω，饮水器的正常加热功率是_____W。为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路，热敏电阻Rx应选择图乙中的_____（选填图象中的字母）。在使用过程中，发现饮水器内的水实际加热到90℃就自动切断了加热电路，为了使水能在加热至沸腾后才能自动切断加热电路，可将滑动变阻R2的滑片向_____调节。已知该饮水器装有10kg水，在实际使用中发现，当只有饮水器接入电路中时，它将水从20℃加热到100℃的过程中，电能表的转盘转了3000转，则该饮水器加热过程中的热效率是_____（保留小数点后一位）。（电能表参数“2500revs/kW•h”，水的比热容为4.2×103J/（kg•℃））
27．（1）根据图中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N、S极．
（_____________）

（2）如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂.请在图中作出F2的力臂L2及力F1.
（____________）

（3）图中被测物体的外直径是_____cm．

参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
生活中广泛的应用电磁波来传递信息，手机是利用电磁波来完成信号的接收和发射，故A符合题意；
电风扇和电烤火炉是利用电流的热效应工作的，故BC不符合题意；
电视机工作时把电能转化成声和光，不是利用电磁波工作的，故D不符合题意。
2、B
【解析】
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻器两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向左移动时，接入电路的电阻变小，电路的总电阻变小；根据可知，电路中的电流变大，即电流表的示数变大；根据U＝IR可知，定值电阻两端的电压变大，故B选项正确．
3、A
【解析】
由题意知瓶内气体压强等于玻璃管内水柱产生压强与大气压强之和，当把这个自制气压计从山下移到山上后，外界大气压强减小，故玻璃柱内水的压强增大才能与瓶内压强平衡，故h增大，瓶内压强始终大于外界气压．答案选A．
4、C
【解析】
A．奥斯特实验说明电流的周围存在磁场，即电能产生磁，故A错误；
B．地磁场的南极在地理的北极附近，地磁场的北极在地理的南极附近，故B错误；
C．发电机是利用电磁感应原理制成的，电磁感应现象最早是由法拉第发现的，故C正确；
D．动圈式话筒是利用电磁感应原理工作的，即闭合电路的部分导体在磁场中做切割磁感线运动时，电路中就会产生感应电流，故D错误。
5、C
【解析】
A物体的重力为GA=mAg=3kg×10N/kg=30N；B物体的重力为GB=mBg=2kg×10N/kg=20N；
①滑轮摩擦不计，由于整体处于静止状态、定滑轮不省力，弹簧测力计的示数等于物体B的重力，大小为20N，故①正确；
②由图可知，物体A受到20N的向上的拉力、受到30N的重力，所受浮力为：F浮=G-F拉=30N-20N=10N，故②正确；
③由公式F浮=ρ水gV排可知，物体A浸在水中的体积为：
V浸=V排===1×10-3m3=1dm3=1000cm3，故③错误；
④由题意可知，物体A整体处于静止，处于平衡状态，故④正确．
6、C
【解析】
A、B两个圆柱形容器中，装有质量相等的水，则水的重力相等；
由于在圆柱形容器中，液体对容器底部的压力等于自身的重力，所以对底面的压力也相等；
由于容器装的是同种液体，密度相同，由图可知：hA＜hB，则根据p=ρgh可知：pA＜pB．ABD错误，C正确．
7、C
【解析】
A．当甲同学超越乙同学时，甲同学相对于乙同学是向前运动的，故A错误．
B．乙同学相对于地面是向前运动的，故B错误．
C．裁判员以地面为参照物，看甲乙两同学都是向前运动的，故C正确．
D．观众看两同学跑步，一般是以起点、终点或地面为参照物，看到甲、乙同学都是向前运动的，故D错误．

二、填空题（本大题7小题，共21分）
8、信息 传播过程中
【解析】
（1）声音即可传递信息，又可以传递能量；
（2）减弱噪声的途径：在声源处减弱；在传播的过程中；在人耳处减弱。
【详解】
上课铃响了，同学们迅速回到教室，这是利用声音可以传递信息。
上课时为了防止教室外面的声音干扰,关上门窗可以阻止噪声的传播，是在传播的过程中减弱噪声。
9、停止喷 存在大气压
【解析】
液体对容器的侧璧有压强，所以在开口的矿泉水瓶上扎一个小孔，水便从小孔喷出；当用盖子将瓶口盖紧密封，由于在流出一部分水后，瓶内上方空气的体积变大，气压就变小，当小于外界大气压时，水就停止从小孔中射出，所以，这一现象说明了大气压的存在．
10、电磁感应 电源
【解析】
转动魔方时，闭合电路的导体做切割磁感线运动，会产生感应电流，利用的是电磁感应现象；魔方给移动设备充电时，魔方提供电能，相当于电路中的电源．
11、 0.2 液化 凝华
【解析】行驶完全程需要的时间为t＝＝0.2h； 雾是液体，是由空气中的水蒸气遇冷形成的，气态变为液态的现象叫液化；霜是固体，是由空气中的水蒸气遇冷直接形成的，气态变为固态的现象叫凝华。
点睛：（1）已知设计速度和路程，可以得到通过全程需要的时间；（2）物体由气态变为固态的现象叫凝华；物体由气态变为液态的现象叫液化。
12、2 9 30
【解析】
10秒内通过该导体横截面的电荷量：Q=It=0.2A×10s=2C；导体的电阻为：R===30Ω，若通过它的电流变为0.3安时，它两端的电压U′=I′R=0.3A×30Ω=9V；导体的电阻是导体本身的一种性质，与通过的电流大小无关，故通过它的电流为0.4A时，它的电阻仍为30Ω．
13、升华，吸收，液化，凝华．
【解析】试题分析：（1）在一定条件下，物体的三种状态--固态、液态、气态之间会发生相互转化，这就是物态变化；（2）物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固．（3）六种物态变化过程中，都伴随着吸热或放热；其中放出热量的物态变化有：凝固、液化、凝华；吸热的有：熔化、汽化、升华．人工增雨时，投撒到云层中的干冰升华为气体，并从周围吸收大量的热，使空气中的水蒸气液化为小水滴，也有一些水蒸气直接凝华为小冰晶，下落而形成雨。故答案为：升华，吸收，液化，凝华．
考点： 升华和凝华的定义和特点；液化及液化现象．
14、做功 3.22×108
【解析】
（1）内燃机的一个工作循环包括吸气、压缩、做功、排气四个冲程，其中压缩冲程将机械能转化成内能，做功冲程将内能转化成机械能；
（2）燃料完全燃烧放出的热量用公式Q=qm计算，其中q为燃料的热值．
【详解】
（1）内燃机的四个冲程中，实现将内能转化成机械能的是做功冲程；
（2）7kg汽油完全燃烧要放出的热量：
Q放=mq=4.6×107J/kg×7kg=3.22×108J．

三、作图题（共7分）
15、
【解析】
根据题意可知，当照明电路正常工作时，电磁铁具有磁性，吸引衔铁，使消防应急灯所在电路断开；
而当停电后，电磁铁失去磁性，衔铁在弹簧的作用下向上弹起，与触点接触，两灯泡连接，且为并联，如下图：

16、
【解析】
过凸透镜光心的入射光线经凸透镜折射后传播方向不变，过凸透镜焦点的光线经凸透镜折射后光线平行于主光轴，如图所示：

17、如下图所示

【解析】
试题分析：由小磁针N极的指向及磁极间的相互作用可知，螺线管的左端为N极，根据右手螺旋定则可判断出电源的右端为“+”，如上图所示．
【考点定位】通电螺线管

四、实验题（本大题共5小题，共20分）
18、振动 响度 Hz 音调 音色
【解析】
（1）声音由振动产生，所以塑料尺发出的声音是由塑料尺振动产生的；
（2）如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺，即两次尺子伸出桌面的长度相同，尺子的振动幅度不同，振幅决定响度，所以从a到b，塑料尺发出声音的响度变大；
（3）如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×102，d图实验声音为1.2×102，两个数据的单位是Hz，即声音振动的频率，频率决定音调，所以可知随着塑料尺伸出桌面的长度变长，发出声音的音调变低；
（4）如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示，产生的声音波形发生了细微的变化，这些波形的细微变化，决定的是声音的音色，所以可知结构的不同，会导致发出声音的音色改变．
19、接触面的粗糙程度 使小车运动到斜面底端时的速度相等 小 慢 匀速直线运动 C、A、B
【解析】
（1）在做“斜面小车实验”时，给水平桌面铺上粗糙程度不同的物体，目的是探究阻力对物体运动的影响，由毛巾表面到棉布再到木板，接触面的粗糙程度减小，小车受到的阻力也减小；
（2）每次都从斜面上同一位置释放，使小车运动到斜面底端时的速度相等；
（3）表面越光滑，阻力就越小，小车运动的距离就越远，这说明小车受到的阻力越小，速度减小得越慢；
（4）假如小车受到的阻力为零，即小车不受力，小车的运动状态将不会改变，做匀速直线运动；
（5）牛顿第一定律的形成过程采用了逐渐逼近的方法，即先实验再推理；图C中有空气阻力，图A中没有空气阻力，所以先是C再是A，而图B中，是推理得出了在无空气阻力和无摩擦的情况下，物体将做匀速直线运动，故正确的顺序应该是C、A、B。
20、水平 右 游码 45 0.75×103
【解析】
（1）平使用前首先将天平放到水平台上，将游码拨到零刻度线，调节螺母使指针指在刻度盘中央或左右摆动幅度相等。平衡调节原则：右偏左调，左偏右调，先快后慢。根据题意，指针左移，所以平衡螺母向右调节。
（2）根据天平的使用方法，在加减砝码总不能使天平平衡时，调节游码来维持天平平衡；
根据题意：烧杯和剩下的液体的总质量m剩＝砝码+游码＝50g+5g+3.2g＝58.2g，
已知，烧杯与液体的总质量为m总＝103.2g，
所以倒入量筒内的液体的质量m＝m总﹣m剩＝103.2g﹣58.2g＝45g。
读取量筒液体的体积时，视线与液面（凹液面的底部）相平，凹面正好在60ml处，所以量筒内液体的体积是60ml。
（3）根据密度公式：ρ＝知液体密度为：ρ＝＝＝0.75g/cm3＝0.75×103kg/m3。
21、初速度 最小 匀速直线 ②④
【解析】
（1）用同一小车从同一斜面的同一高度由静止滑下是为了使小车到达水平面时的初速度相同；
（2）在该实验中，木板表面最光滑，阻力就最小，小车运动的距离最远，这说明小车受到的阻力越小，速度减小得越慢；
（3）由上述实验可推理得出：如果水平面绝对光滑，小车不受任何阻力，则它会在水平面上做匀速直线运动。
（4）同一小车从不同高度由静止滑下，通过小车运动的距离可知克服阻力做功的多少，从而可判断小车原来具有重力势能的大小，所以可以探究重力势能与高度的关系；由于小车从不同高度由静止滑下，到达水平面时的初速度不同，通过小车运动的距离可知小车达到水平面时的动能大小，所以还可探究动能与速度的关系。
22、便于确定像的位置 完全重合 虚 不变 AB
【解析】
（1）薄透明平板玻璃能在看到像的同时，还能看到玻璃后面的物体，这样用蜡烛B在玻璃后面移动时才能看见蜡烛B，进而才能用蜡烛B找到蜡烛A的像的位置。
（2）蜡烛B与蜡烛A的像完全重合，说明蜡烛A的像就在蜡烛B的位置。
（3）本实验中玻璃板为平面镜，平面镜成像是由于光的反射形成的虚像。
（4）平面镜成的像，大小与物体相等。不管物体靠近还是远离平面镜，只要物体大小不变，则像的大小就不变。
（5）A. 小轿车的前挡风玻璃倾斜，这样可以减小空气对轿车的阻力，故A正确；
B. 当车外光线比车内光线暗时，轿车的前挡风玻璃相当于镜面，会成车内物体的像，由于平面镜成的像与物体关于镜面是对称的，所以，倾斜的挡风玻璃能够使镜中的像上移，避免与前方景物混淆，从而避免干扰司机判断，故B正确；
C. 倾斜的挡风玻璃会使得车身上凸下平，在小轿车高速行驶时，会由于车身上表面空气流速大而压强小，下表面空气流速较小而压强大，从而产生向上的“升力”，减小抓地力。故C错误。

五、计算题（本大题共2小题，共13分）
23、（1）0.5A；（2）6Ω；（3）270J．
【解析】
根据P=UI可得I=P/U=3W/6V=0.5A；若把标着“6V 3W” 的灯泡接在9V的电源上，则应该串联一个电阻分压，电阻分配电压U’=3V，串联电路电流相等，则电阻大小R=U’/I=3V/0.5A=6Ω；接上合适的电阻后，整个电路在1min所消耗的电能W=UIt=9V×0.5A×60s=270J．
24、（1）1N。（2）2×103kg/m3。
【解析】
（1）排开水的质量：
m排＝m1﹣m3＝0.35kg﹣0.25kg＝0.1kg，
则浮力F浮＝G排＝m排g＝0.1kg×10N/kg＝1N；
（2）m工艺品＝m2﹣m3＝0.45kg﹣0.25kg＝0.2kg，
由ρ＝得：
工艺品的体积：V工艺品＝V排＝＝＝1×10﹣4m3，
工艺品的密度：
ρ工艺品＝＝＝2×103kg/m3。

六、综合能力题（本大题共3小题，共18分）
25、排开液体的体积 1 不变 1.2×10 20 A
【解析】
（1）物体A浸没在水中之前，浸入水中深度越大排开水的体积越大，由称重法测浮力知道，F浮＝G﹣F示，由于弹簧测力计的示数减小，所以，受到的浮力增大，说明浮力与排开液体体积有关；
（2）由图乙知道，h＝0时弹簧测力计的示数即为物体A的重力：GA＝1.2N，h＝5cm时物体刚好浸没在液体中，弹簧测力计的示数F示＝0.2N，则物体A浸没在水中后所受的浮力是：F浮＝GA﹣F示＝1.2N﹣0.2N＝1N；若某同学在使用弹簧测力计时，指针在零刻度线以上，则相当于提前少加了示数，没有调零而直接进行测量，这样每次测量的结果偏小，都少加了示数，但浮力F浮＝GA﹣F示是两次测量结果之差，所以计算出的浮力值不变；
（3）当物体A完全浸没在水中时，由F浮＝ρgV排知道，故物体A的体积是：
VA＝V排＝﹣﹣﹣①
由G＝mg知道物体A的密度是：ρA＝ ﹣﹣﹣②
由①②得： ﹣﹣﹣③
将已知量代入③得： ×1.0×103kg/m3＝1.2×103kg/m3；
由①解得： =1.0×10﹣4m3；
由于h＝5cm时物体刚好浸没在液体中，所以圆柱体A的底面积是： ＝2×10﹣3m2＝20cm2；
（4）物体A未浸没水中前，梯形容器与柱形容器相比较，A浸没水中的深度相同，排开水的体积相同，则缩口的梯形容器液面上升的高度较高一些，根据p＝ρg△h，则梯形容器水对容器底部的压强增加量△p更大一些，如下图所示，即A正确。

26、10 4840 C 左 77.8%
【解析】
（1）因为R1是定值电阻，则通过R1的电流与它两端电压成正比，其I﹣U图象为过原点的倾斜直线，所以图像中B为定值电阻R1的电流随电压的变化曲线；结合欧姆定律，取图像中点（10V，1.0A）可得，R1的阻值为R1＝＝＝10Ω，其正常工作时的功率为P＝＝＝4840W。
（2）为了使饮水器在水加热至沸腾后能自动切断加热电路，则应使继电器开关S2断开，应减弱电磁铁的磁性，根据影响电磁铁磁性强弱的因素可知应减小控制电路中的电流，由欧姆定律可知此时热敏电阻的阻值应变大，即热敏电阻Rx的阻值应随温度升高而变大，图乙中C曲线反映了电阻的阻值随温度升高（两端电压越高，电流越大，产生热量越多，温度就越高）而变大的特性，故选C；若要饮水器内的水加热到90℃还能继续加热，即继电器开关S2仍然是闭合的，需要增强电磁铁的磁性，应增大此时控制电路中的电流，由欧姆定律可知应减小控制电路的总电阻，而温度为90℃时热敏电阻的阻值是一定的，所以应减小滑动变阻器R2的阻值，即R2的滑片向左调节。
（3）水吸收的热量为Q吸＝c水m△t＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J。电能表转盘转3000r饮水器消耗的电能为W＝＝1.2kW•h＝1.2×3.6×106J＝4.32×106J。则饮水器的热效率为η＝＝=77.8%。
27、 1.70
【解析】
（1）电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极．磁感线的方向是：在磁体的外部从N极出发，回到S极．由于螺线管的左端为S极，由此可以确定磁感线的方向是向左的．根据异名磁极相互吸引可以确定与螺线管右端N极靠近的是小磁针的S极，则小磁针的左端为S极，右端为N极．如图所示：

（2）从支点O到F2作用线的距离，即为L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，如图所示：

（3）刻度尺是从10.00cm这个整刻线开始测起的，分度值是1mm，物体的外直径等于11.70cm-10.00cm=1.70cm．
