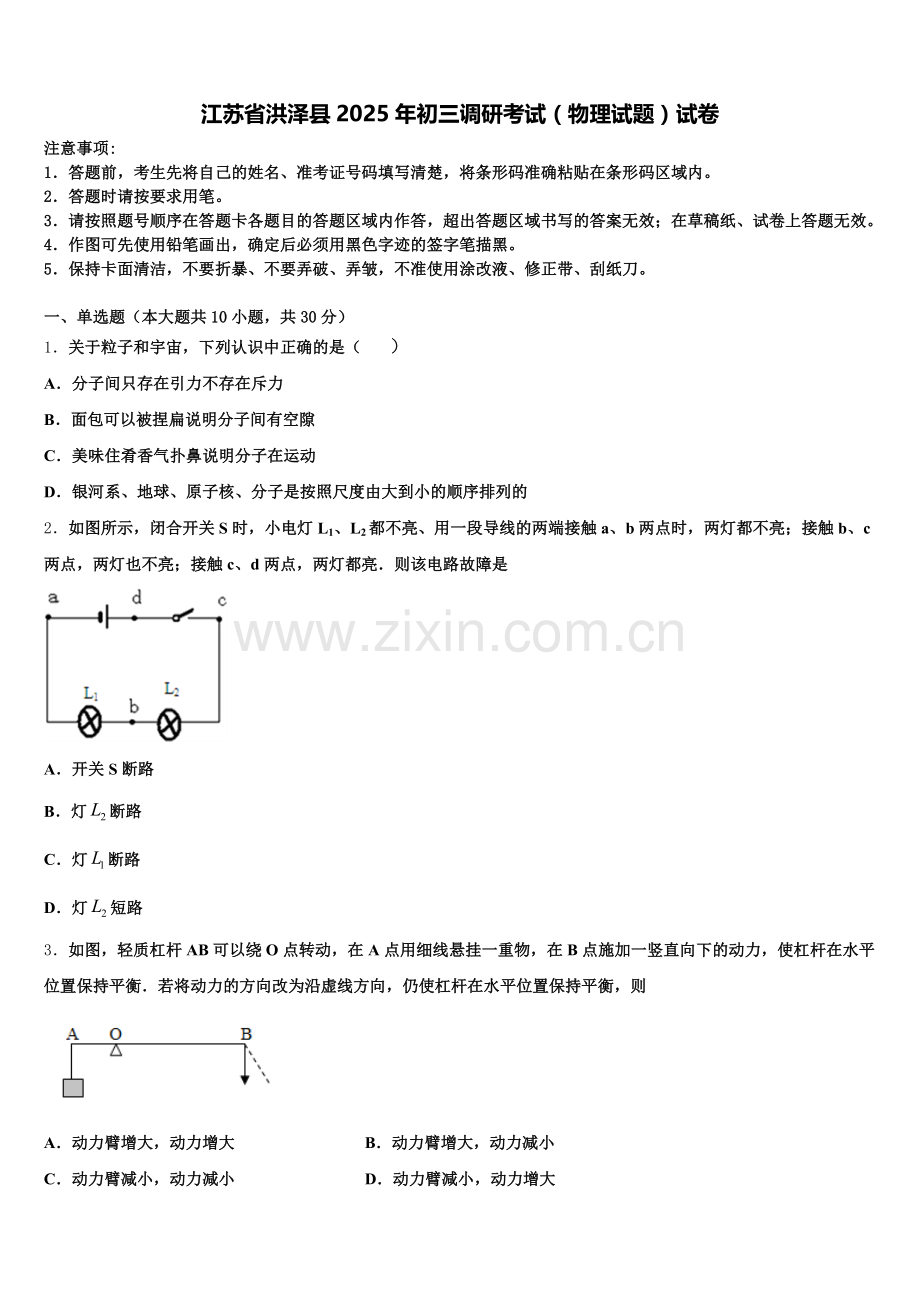

江苏省洪泽县2025年初三调研考试（物理试题）试卷含解析.doc

江苏省洪泽县2025年初三调研考试（物理试题）试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．关于粒子和宇宙，下列认识中正确的是（ ）
A．分子间只存在引力不存在斥力
B．面包可以被捏扁说明分子间有空隙
C．美味住肴香气扑鼻说明分子在运动
D．银河系、地球、原子核、分子是按照尺度由大到小的顺序排列的
2．如图所示，闭合开关S时，小电灯L1、L2都不亮、用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点，两灯也不亮；接触c、d两点，两灯都亮．则该电路故障是

A．开关S断路
B．灯断路
C．灯断路
D．灯短路
3．如图，轻质杠杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡．若将动力的方向改为沿虚线方向，仍使杠杆在水平位置保持平衡，则

A．动力臂增大，动力增大 B．动力臂增大，动力减小
C．动力臂减小，动力减小 D．动力臂减小，动力增大

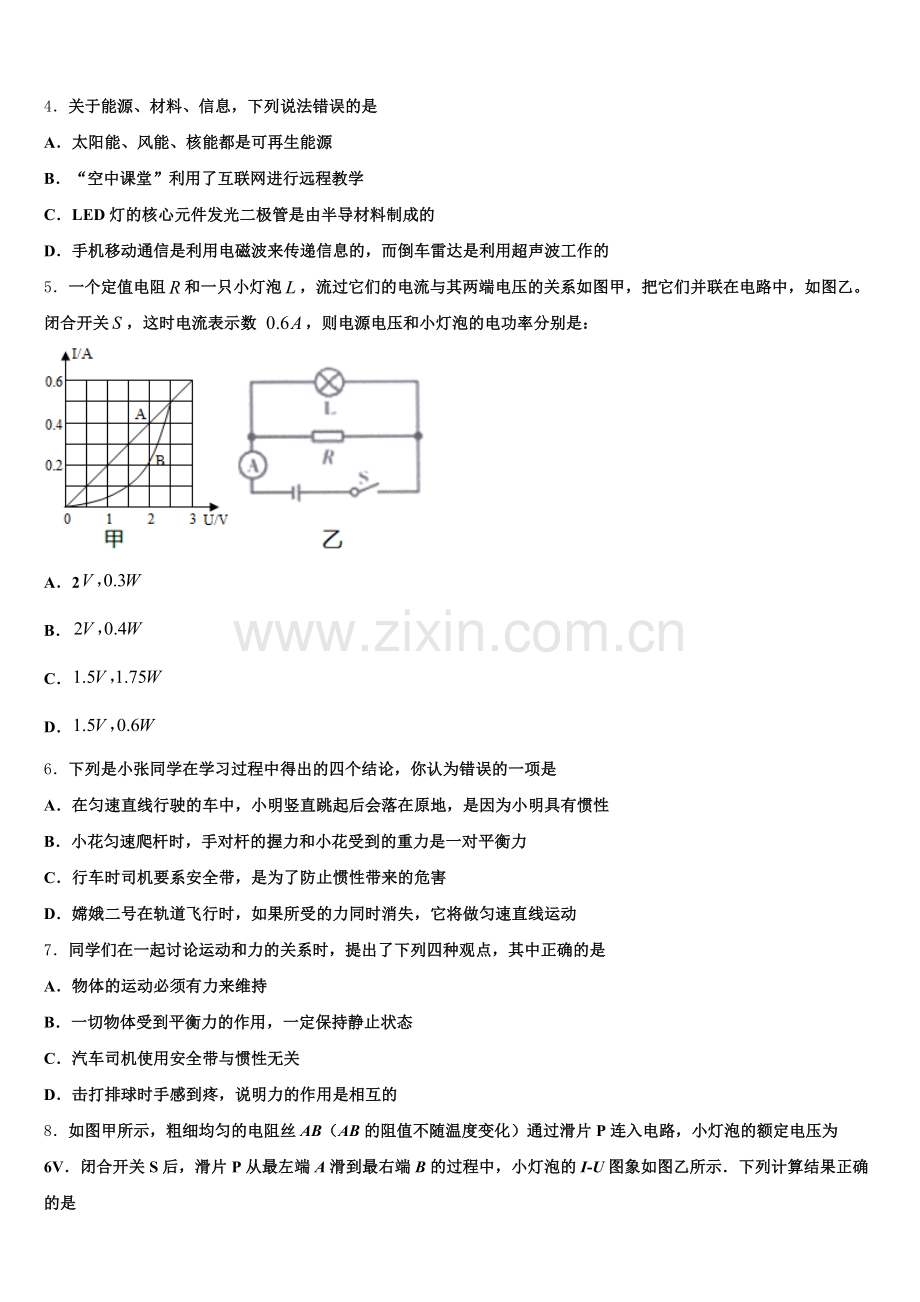

4．关于能源、材料、信息，下列说法错误的是
A．太阳能、风能、核能都是可再生能源
B．“空中课堂”利用了互联网进行远程教学
C．LED灯的核心元件发光二极管是由半导材料制成的
D．手机移动通信是利用电磁波来传递信息的，而倒车雷达是利用超声波工作的
5．一个定值电阻和一只小灯泡，流过它们的电流与其两端电压的关系如图甲，把它们并联在电路中，如图乙。闭合开关，这时电流表示数 ，则电源电压和小灯泡的电功率分别是：

A．2
B．
C．
D．
6．下列是小张同学在学习过程中得出的四个结论，你认为错误的一项是
A．在匀速直线行驶的车中，小明竖直跳起后会落在原地，是因为小明具有惯性
B．小花匀速爬杆时，手对杆的握力和小花受到的重力是一对平衡力
C．行车时司机要系安全带，是为了防止惯性带来的危害
D．嫦娥二号在轨道飞行时，如果所受的力同时消失，它将做匀速直线运动
7．同学们在一起讨论运动和力的关系时，提出了下列四种观点，其中正确的是
A．物体的运动必须有力来维持
B．一切物体受到平衡力的作用，一定保持静止状态
C．汽车司机使用安全带与惯性无关
D．击打排球时手感到疼，说明力的作用是相互的
8．如图甲所示，粗细均匀的电阻丝AB（AB的阻值不随温度变化）通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I-U图象如图乙所示．下列计算结果正确的是

A．电源电压为9V
B．小灯泡的额定功率为3W
C．电阻丝AB的最大电阻为3Ω
D．滑片P滑至A端时，1min内电阻丝AB产生的热量为135J
9．如图所示，杠杆处于平衡状态，动力F的力臂是

A．OD
B．DE
C．OA
D．OC
10．图甲所示，规格相同的容器装了相同质量的纯净水．用不同加热器加热、忽略散热，得到图乙所示的水温与加热时间的图线，则

A．甲烧杯中的水温度升的比较快，说明比热容比乙杯中的水比热容小；
B．加热相同时间，两杯水吸收的热量相同；
C．吸收相同的热量，甲杯的水升温比乙杯的多；
D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同；
二、多选题（本大题共3小题，共12分）
11．如图所示，定值电阻 R0 =10Ω，滑动变阻器 R 的最大阻值为 20Ω，灯泡 L 上标有“3V 0.6W”的字样，忽略灯丝电阻的变化。只闭合开关 S、S1，并把 R 的滑片移到最右端，电流表的示数为 0.1A，下列说法正确的是

A．电源电压为 3V
B．此电路的最小功率为 0.3W
C．此电路的最大功率为 0.9W
D．通过灯泡 L 的最大电流为 0.2A
12．如图是甲、乙两种物质质量与体积关系的图象．分别用甲、乙两种物质制成实心球，将球放到盛有足量水的大容器中，则下列说法正确的是

A．甲球的密度小于乙球的密度
B．乙球的密度是0.5×103 kg/m3
C．甲球一定漂浮在水面
D．乙球一定漂浮在水面
13．石墨烯只有一个碳原子厚度的二维材料，如图所示．它具有许多奇特的属性：极强的抗拉力、优良的导电性和导热性、极高的硬度、高熔点、高透光性等，这种高新材料有可能代替硅成为新的半导体材料，发现石墨烯的两位俄裔科学家因此获2010年诺贝尔物理学奖．根据石墨烯的特性，你认为石墨烯可以用来制成

A．超级输电线 B．保温隔热材料
C．超级计算机 D．手机显示屏
三、填空题（本大题共5小题，共10分）
14．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙。(均填“大于”“等于”或“小于”)

15．潜水艇对保卫我国的南海起着重要的作用．如图所示，潜水艇在水中处于悬浮状态，此时其所受浮力与重力的大小关系为：F浮______ G（填“＞”、“＜”或“=”）．当压缩空气将水舱中的水排出一部分时，潜水艇将______ （填“上浮”、“下沉”或“悬浮”）．

16．发电机的工作原理是_____，核电站是利用核_____产生的能量发电的（选填“裂变”或“聚变”）
17．如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。

（1）使入射角i在一定范围内由小变大，会发现折射角γ也由小变大，且折射角总是大于相应的入射角；当入射角i增大到某一值时，折射角γ会达到最大值，该最大值是________；
（2）若继续增大入射角i，将会发现不再有________光光线。
18．某课外活动小组在探究物体的“浮沉条件”时，将一个质量为100 g的物体放入装满水的深桶中，溢出90g水，物体受到的浮力是________N(取g＝10 N/kg)；这个物体在水中将会________(选填“上浮”“下沉”或“悬浮”)．放入物体后水对桶底的压强________(选填“大于”“小于”“等于”)放入物体前水对桶底的压强．
四、计算题（本大题共3小题，共29分）
19．如图所示为某汽车研究所研制的一种新型太阳能电动车．按照设计，其外壳的总体积为0.02m3，为减轻车体自身的重量，外壳拟采用新近发现的一种硬度相当于钢铁2～5倍的聚丙烯塑料．已知：聚丙烯塑料的密度ρ塑＝1.1×103kg/m3，取g＝10N/kg，通过计算回答：
该车外壳的质量是多少？若该车其余部分的质量为242kg，车轮与地面的接触总面积为0.05m2，则它对水平地面的压强是多大？这种太阳能电动车与普通汽车相比，具有很多有点．请你写出其中的两条．
20．如图所示,灯泡L标有“8V 4W”的字样,当开关S闭合,滑片P在中点时,电压表的示数为4V,灯泡正常发光(假定灯泡电阻不随温度变化而变化).
求：(1)灯泡的电阻；该电路的电源电压；此电路工作时的最小功率值.

21．如图所示电路，电源电压恒定，小灯泡上标有“6V 3.6W”字样，（灯丝电阻不变），R1为阻值30Ω的定值电阻，请计算：

（1）小灯泡正常发光时的电阻是多少？
（2）当S1断开，S2，S3闭合时，小灯泡刚好正常发光，则电源电压是多少？
（3）当S1，S2断开，S3闭合时，电路中的电流是多少？
（4）该电路的最大功率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，用瓶起开启瓶盖，请画出在A点所用最小力的示意图。

23．在图所示的电路的内，填上适当的电表符号，使开关S闭合时两灯均能发亮．

六、实验探究题（本大题共3小题，共15分）
24．为了研究物质的某种性质，小刚用水和酒精进行了实验探究．实验时他用天平和量筒分别测出了两种物质的质量和体积，数据如下所示．
物质
实验次数
体积（cm3）
质量（g）
物质
实验次数
体积（cm3）
质量（g）
水
1
10
10
酒精
1
10
8
2
20
20
2
20
16
3
30
30
3
30
24

（1）小刚同学已经在坐标纸上画出了酒精的质量随体积变化的图象，如图所示．请在图上画出水的质量随体积变化的图象．
（_____）
（2）小刚仔细地分析了两种物质的质量与体积的比值关系，归纳出了以下的结论：
①分析表1或表2中的数据，可以归纳出结论：同种物质， ________．
②分析表1和表2中的数据，可以归纳出结论：不同物质 ________，
25．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.

（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.
（2）在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.
（3）图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
26．小华同学做“测量小灯泡电功率”的实验（小灯泡上标有“3.8V”字样）。

（1）图甲所示的是小华所连接的不完整实验电路，请你用笔画线代替导线，移缺少的一根导线接好。
（_______）
（2）电路接好后闭合开关，立刻发现小灯泡特别亮，而且电压与电流表的示数较大。孩下来应立即进行的操作是________、_______（两空按操作步骤先后顺序填写字母代号）
A．断开电路开关
B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置
D．更换电池或小灯泡
（3）实验过程中，当电压表示数为3V时，电流表的示数如图乙所示，此时小灯泡的实际功率为______W；若要使小灯泡正常发光，则需将滑动变阻器的滑片向_______移动（选填“左”或“右”），同时应观察电压表的示数变化。
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】A、分子间的引力和斥力同时存在，故A错误；B、用手捏面包，面包的体积缩小了，说明力可以改变物体的形状，故B错误；C、美味佳肴，香气扑鼻，说明分子不停地做无规则运动，故C正确；D、质子和中子构成原子核，电子和原子核构成原子，原子构成分子，分子构成物质，地球又是太阳系中的一颗行星比太阳小，太阳系只是银河系中之一，所以它们从大到小的顺序为：银河系、地球、分子、原子核，故D错误。故选：C。
点睛：（1）物质是由分子组成的；分子在永不停息地做无规则运动；分子间存在相互作用的引力和斥力；（2）力可以使物体发生形变；（3）银河系很大，太阳系只是其中之一，地球是太阳系中一员；物体是由分子构成的，分子是由原子构成的，原子是由位于中心的原子核和核外电子构成的，原子核包括质子和中子两部分。
2、A
【解析】
试题分析：如果开关S断路，则接触c、d两点，两灯都亮，接触a、b两点时，两灯都不亮；接触b、c两点，两灯也不亮，符合题意，故A正确；如果灯L2断路，则接触b、c两点，两灯应都亮，与题意不符，故B错；如果灯L1断路，则接触a、b两点时，两灯应都亮，故C错；如果灯L2短路，则接触c、d两点，灯L2也不会亮，与题意不符，故D错；应选A．
考点：电路和故障的判断
3、D
【解析】
力臂是支点到力的作用线的垂线段长度．改为虚线后，动力臂变短，根据杠杆平衡条件,阻力阻力臂都不变化，动力臂变小，则动力增大．
4、A
【解析】
A．太阳能、风能、是可再生能源，可从自然界不断获得且可重复利用，核能会越用越少属于不可再生能源，故A错误；
B．随着互联网的普及，互联网在生活中的应用越来越广泛，“空中课堂”就是利用了互联网进行远程教学，从而快捷、方便的用于人们的学习，故B正确。
C．节能减排已经成为能源可持续发展的主要手段，由于LED灯具有特殊性，所以被广泛应用于生活当中，LED灯的核心元件发光二极管是由半导体材料制成的，故C正确；
D．电磁波能够传递信息和能量，声波能够传递信息和能量，手机是利用电磁波来传递信息的，倒车雷达用超声波工作的，故D正确。
5、B
【解析】
由乙图可知，两用电器并联，则两用电器两端电压相等，电流表测量干路电流，当两用电器电流之和为0.6A时，由甲图可知，电压为2V时，对应两用电器的电流和为0.6A，可知电源电压为2V，因灯泡电阻随温度的变化而变化，所以图甲中B对应的为灯泡的U-I图像，当电压为2V时，灯泡对应电流为0.2A，可得此时灯泡电功率P=UI=2V×0.2A=0.4W，
6、B
【解析】
A、在匀速直线行驶的车中，由于小明具有惯性，竖直跳起后会落在原地，故A正确，不符合题意；
B、小明匀速爬杆时，手对杆的握力和小明受到的重力没有作用在同一直线上，所以二力不是一对平衡力，故B错误，符合题意；
C、为防止惯性带来的危害，行车时司机要系安全带，故C正确，不符合题意；
D、嫦娥二号在轨道飞行时，如果所受的力同时消失，根据牛顿第一定律可知它将做匀速直线运动，故D正确，不符合题意．
7、D
【解析】
A、力是改变物体运动状态的原因，不是维持物体运动状态的原因，即物体的运动不需要有力来维持，故A错误；
B、一切物体受到平衡力的作用，可能保持静止状态，也可能处于匀速直线运动状态，故B错误；
C、系安全带是为了防止车辆急停时人由于惯性向前冲造成的伤害，与惯性有关，故C错误；
D、击打排球时手给排球一个力的作用，同时球给手一个力的作用，手感到疼，说明力的作用是相互的，故D正确。
8、D
【解析】
A．由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源电压U=6V，故A错误；
B．灯泡的额定功率PL=UI=6V1A=6W，故B错误；
C．当滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压UL=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：UAB=U-UL=6V-1.5V=4.5V，因串联电路中各处的电流相等，所以，由可得，电阻丝AB的阻值，故C错误；
D．滑片P在A时AB的电功率：PAB=UABI=4.5V0.5A=2.25W，1min内电阻丝AB产生的热量为：Q=PABt=2.25W160s=135J，故D正确．
9、D
【解析】
动力臂是指从支点O到动力F的作用线的距离，由图可知，动力F的力臂是线段OC．
10、D
【解析】
A. 由题可知，甲乙两容器中都是纯净水，且状态相同，则两杯水的比热容相同，故A错误．
B. 实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；
C. 两杯水的质量相同，吸收相同的热量时，根据△ 可知，两杯水升高的温度相同，故C错误；
D. 由图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，且两杯水的质量相同，根据Q吸=cm△t可知，它们吸收的热量相同，故D正确．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
根据题意知道，当只闭合开关S、S1 ，R的滑片移到最右端时，R0 与滑动变阻器串联，此时R连入电路的电阻为20Ω，所以，电路的总电阻是：，由欧姆定律知道，电源的电压是：，故A正确；
由电路图知道，若三个开关都闭合，R的滑片移到最左端，则此时连入电路的电阻为0Ω，灯泡与R0 并联，此时电路中的电流最大，灯泡两端的电压与额定电压3V相等，则灯泡正常发光；由知道，通过灯泡的最大电流是：，故D正确；
此时R0的电功率是：， 由于，所以，最大总功率是：，故C错误；
由于，由电阻的串并联特点知道，当灯泡与滑动变阻器R的最大值串联时电路中的总电阻最大，电流最小，总功率最小，且，故B错误，故选AD。
12、BD
【解析】
由图可知，甲物体的密度：ρ甲＝＝＝2 g/cm3，乙物体的密度：ρ乙＝＝＝0.5 g/cm3，因为ρ甲>ρ水，所以甲物体放入水中，会沉入水底；因为ρ乙<ρ水，所以乙物体放入水中，会漂浮在水面上，故AC错误，BD正确．
13、ACD
【解析】
A．超级输电线，利用了它的导电性好的特点，故A正确；
B．保温隔热材料，要求导热性能差，而石墨烯具有优良的导电性和导热性，故B错误；
CD．超级计算机、手机显示屏都利用了它的半导体特性，故CD正确．
故选ACD．

三、填空题（本大题共5小题，共10分）
14、大于 小于
【解析】
根据两种液体对容器底的压强相等，结合图知hA＜hB，由p=ρgh可知，ρA＞ρB；
因为原来两容器中液体产生的压强相等，均匀柱形容器，则FA=GA=pSA；FB=GB=pSB；又因为SA＞SB，可得GA＞GB，
由将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮（液体均无溢出），由于两物体重力相等都为G，原来液体对两个容器底的压强相等都为p，放入物体后的压强分别为p甲=p+、p乙=p+，由SA＞SB可知：p甲＜p乙．
15、= 上浮
【解析】
试题分析：如图所示，潜水艇在水中处于悬浮状态，此时其所受浮力与重力的大小关系为：F浮=G．当压缩空气将水舱中的水排出一部分时，此时浮力会大于自身的重力，即潜水艇将上浮．
16、电磁感应现象 裂变
【解析】
（1）发电机是利用电磁感应现象制成的；在发电机过程中，机械能转化为电能。
（2）核电站是利用原子核发生裂变时释放能量来发电的。
17、90° 折射光线
【解析】
(1)当光从水中斜射入空气中时，折射角大于入射角，且折射角会先到达90°，因此折射角最大值是90°；
(2)此时继续增大入射角，则折射角会不存在，即折射光线会不存在，只存在反射光线。
18、0.9 下沉 等于
【解析】
（1）把物体轻轻放入盛满清水的溢水杯中，排开的水重：G排=mg=0.09kg×10N/kg=0.9N，物体受到的水的浮力：F浮=G排=0.9N．（2）物体的重力G=mg=0.1kg×10N/kg=1N，因为物体重1N，G物＞F浮，以松手后物体将下沉．（3）因为原来深桶中装满了水，放入物体后，水溢出，桶中水的深度不变，根据p=ρgh可知，水对桶底的压强不变．放入物体后水对桶底的压强等于放入物体前水对桶底的压强．故答案为0.9；下沉；等于．

四、计算题（本大题共3小题，共29分）
19、（1）22kg（2）5.28×104Pa （3）太阳能车不燃烧化石燃料，因此具有节能、噪声小、无尾气排放等优点
【解析】
（1）该车外壳的质量；
（2）若该车其余部分的质量为242kg，则它对水平地面的压力:
它对水平地面的压强:
（3）与普通汽车相比，太阳能车不燃烧化石燃料，因此具有节能、噪声小、无尾气排放等优点.
20、（1）16Ω；（2）12V；（3）4.5W
【解析】
（1）灯泡L标有“8V 4W”的字样，根据得灯泡的电阻为：
；
（2）如图电路，当滑片P在中点时，滑动变阻器的一半R′与灯泡串联，电压表测变阻器两端的电压，即滑动变阻器两端的电压为：4V；
因为灯泡正常发光，即；
所以电源电压：
；
根据得灯泡正常发光时的电流为：
；
此时滑动变阻器接入电路的电阻为：

则滑动变阻器最大阻值为：
；
（3）根据知，当电阻最大时，功率最小；
当滑动变阻器最大阻值接入电路时，电阻最大为：

所以电路消耗的最小功率为：
．
重点是电功率的计算，牢记公式，此公式在计算电功率时用的非常多，另外要熟练应用串联电路的电压和电流特点，结合公式即可正确解题．
21、（1）10Ω；（2）6V；（3）0.15A；（4）4.8W
【解析】
（1）小灯泡正常发光时的电阻：；
（2）当S1断开，S2、S3闭合时，电路为灯泡的基本电路；因为灯泡正常发光，所以电源电压：U=UL=6V；
（3）当S1、S2断开，S3闭合时，R1和灯泡L串联；电路中的电流：；
（4）当S3断开，S1、S2闭合时，R1和灯泡L并联，此时电路消耗的功率最大，灯泡两端的电压等于6V，正常发光，灯泡的实际功率等于额定功率，电路的最大功率：．
答：（1）小灯泡正常发光时的电阻是10Ω；
（2）当S1断开，S2，S3闭合时，小灯泡刚好正常发光，则电源电压是6V；
（3）当S1，S2断开，S3闭合时，电路中的电流是0.15A；
（4）该电路的最大功率是4.8W．

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：杠杆平衡条件：动力×动力臂=阻力×阻力臂（F1l1=F2l2），在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小．
解：用瓶起开启瓶盖，支点为O，由杠杆的平衡条件（F1l1=F2l2）可知，OA为最长动力臂时，动力最小，连接OA，过A点作垂直于OA的有向线段，方向向上．如图所示：

23、
【解析】
如图进行分析，两灯要都能发光，两灯应串联，因为电流从正极出发后，经过左边的灯，没有分支，所以不可能并联，那么下面的圆圈中应填入电流表，中间的圆圈应填入电压表，如果中间圆圈填入电流表，会将右边部分电路短路，不符合题意，而下面圆圈中填入电压表，相当于断路，右边的灯也不会亮，正确电路如图：

点睛：重点是电路的连接及电压、电流表的使用，如果感觉不太熟练的话，可以将电流表当成导线，而电压表就当成没有，这样填入电表后再判断两灯是否都能发光．

六、实验探究题（本大题共3小题，共15分）
24、 质量与体积的比值相同 质量与体积的比值不同
【解析】
(1)根据表中水的三组数据，在图象上把对应的三个点找出来，然后把三个点连起来。如图所示：

(2)分析表中水和酒精的数据，可以发现：同种物质，质量和体积是成正比的，即质量与体积的比值相同；
(3)分析表中的数据第一次、第二次或第三次，可以发现：体积相同的不同物质，质量不同，即质量与体积的比值不同。
25、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
26、 A C 0.9 左
【解析】
（1）电压表测小灯泡两端的电压，所以电压表应并在灯泡两端，如下图所示：

（2）电路接好后，闭合开关，小灯泡特别亮，电压表与电流表的示数较大，说明小灯泡两端电压太高，电路中电流太大，原因应是滑动变阻器没移到阻值最大处，所以，应先断开开关，再移动滑动变阻器滑片至最大值位置，故进行的操作应是A、C；
（3）由乙图知道，电流表量程为0-0.6A，分度值为0.02A，所以，电流表示数为0.3A，故小灯实际功率是：P=UI=3V×0.3A=0.9W；若要使灯正常发光需要增大灯的电压，即需要减小变阻器分得的电压，所以，要减小变阻器连入电路中的电阻大小，使滑片向左移动，直到电压表示数为3.8V。
