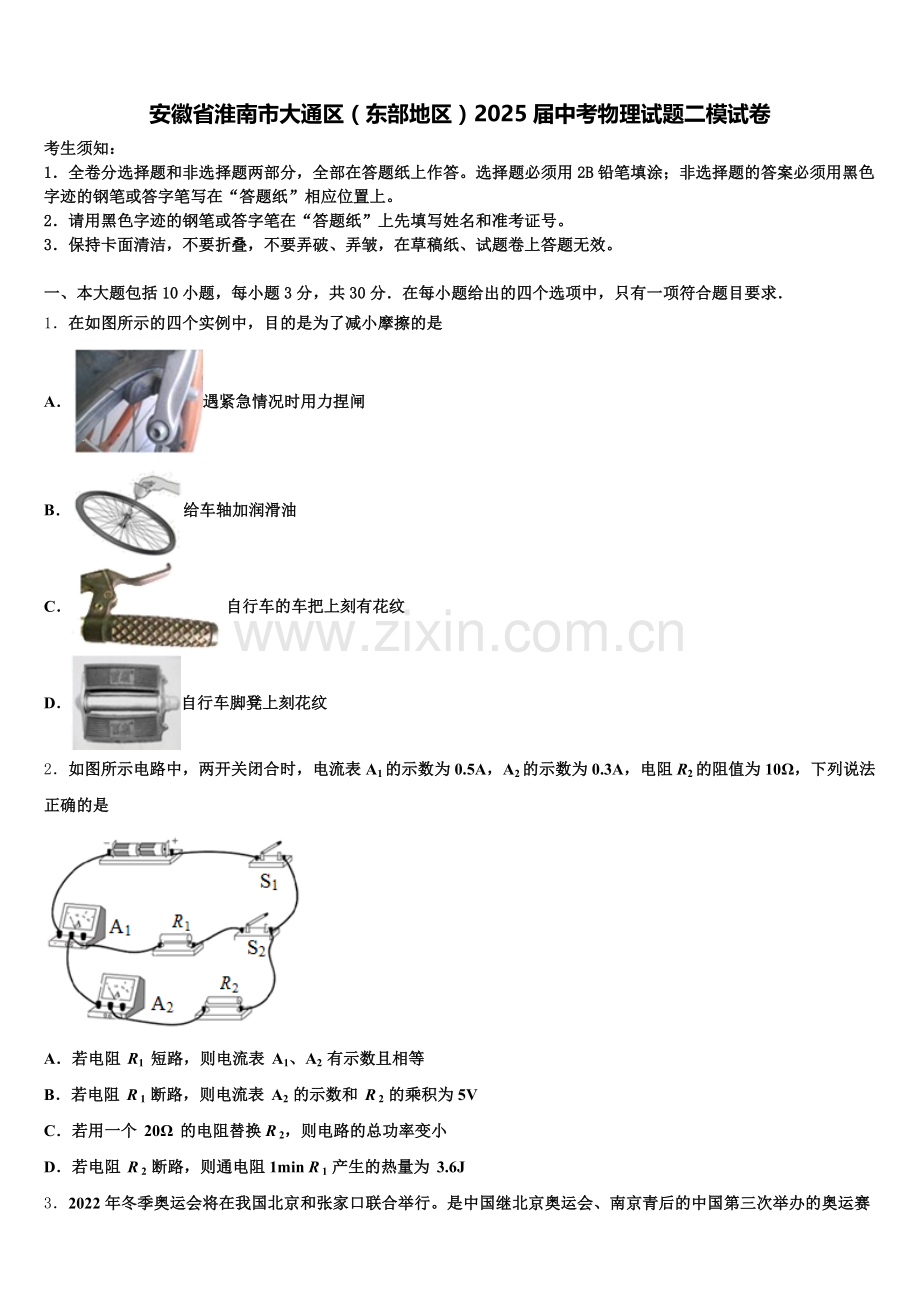

安徽省淮南市大通区（东部地区）2025届中考物理试题二模试卷
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．在如图所示的四个实例中，目的是为了减小摩擦的是
A．遇紧急情况时用力捏闸
B．给车轴加润滑油
C．自行车的车把上刻有花纹
D．自行车脚凳上刻花纹
2．如图所示电路中，两开关闭合时，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是

A．若电阻 R1 短路，则电流表 A1、A2 有示数且相等
B．若电阻 R 1 断路，则电流表 A2 的示数和 R 2 的乘积为5V
C．若用一个 20Ω 的电阻替换R 2，则电路的总功率变小
D．若电阻 R 2 断路，则通电阻1min R 1 产生的热量为 3.6J

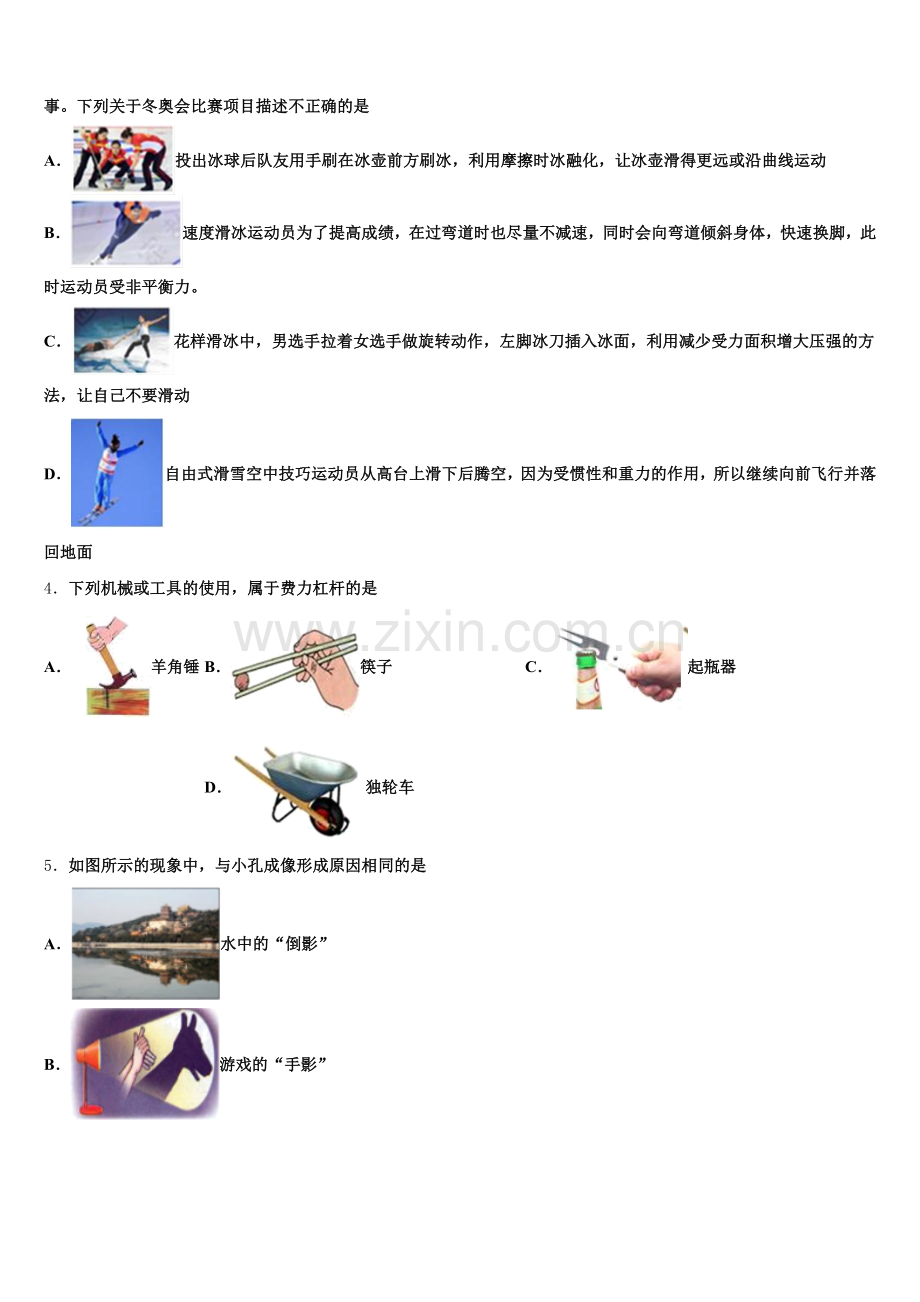

3．2022年冬季奥运会将在我国北京和张家口联合举行。是中国继北京奥运会、南京青后的中国第三次举办的奥运赛事。下列关于冬奥会比赛项目描述不正确的是
A．投出冰球后队友用手刷在冰壶前方刷冰，利用摩擦时冰融化，让冰壶滑得更远或沿曲线运动
B．速度滑冰运动员为了提高成绩，在过弯道时也尽量不减速，同时会向弯道倾斜身体，快速换脚，此时运动员受非平衡力。
C．花样滑冰中，男选手拉着女选手做旋转动作，左脚冰刀插入冰面，利用减少受力面积增大压强的方法，让自己不要滑动
D．自由式滑雪空中技巧运动员从高台上滑下后腾空，因为受惯性和重力的作用，所以继续向前飞行并落回地面
4．下列机械或工具的使用，属于费力杠杆的是
A．羊角锤 B．筷子 C．起瓶器 D．独轮车
5．如图所示的现象中，与小孔成像形成原因相同的是
A．水中的“倒影”
B．游戏的“手影”
C．雨后的“彩虹”
D．铅笔的“折断”
6．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，则下列说法正确的是（　　）

A．升高相同的温度，甲液体吸收的热量多
B．甲液体的吸热能力比乙液体的吸热能力强
C．甲液体的比热容与乙液体的比热容之比为5：8
D．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
7．用相同的电加热器加热相同质量的水和煤油的过程中，水和煤油的温度随时间变化的图像如图所示，关于这一过程，下列说法正确的是：

A．此时液面气压大于一个标准大气压
B．20min后水的温度不变的过程中将不再吸收热量
C．煤油的温度升高的较快，说明煤油的比热容比水的比热容小
D．8min 时间内煤油吸收的热量比水吸收的热量多
8．如图将电池、灯泡、导线连接起来，再依次把下列物品接到A、B之间，其中能使灯泡发光的是

A．铅笔芯 B．干木棒 C．玻璃棒 D．橡胶棒
9．小明学习了汽化和液化后，对书本练习的第4题感到疑问，于是他回家动手实验，发现水烧开了可纸杯却没有着火．关于纸杯没有烧着，以下解释正确的是

A．纸的着火点高于火焰温度
B．纸的着火点低于水的沸点
C．水的沸点高于火焰温度
D．水的沸点低于纸的着火点
10．对图中的四个情景说法正确的是

A．甲图不能听到真空罩中闹钟的铃声，说明声音的传播需要介质
B．乙图钢尺伸出桌面的长度变短，振动时声音的响度一定发生变化
C．丙图放在发声喇叭前的烛焰会晃动，说明声波能传递信息
D．丁图禁止汽车鸣笛是为了阻断噪声传播
二、填空题（本大题包括7小题，每小题2分，共14分）
11．如图甲所示，水平地面上的一物体受到方向不变的水平力F的作用，力F的大小与时间t的关系和物体的速度v与时间t的关系如图乙所示．综合分析图象可知，当t＝1 s时，物体应处于_______状态；当t＝3 s时，物体受到的摩擦力为_______N．

12．阳春三月的金湖，阳光照在身上让人感觉温暖，这是因为阳光中的红外线具有__________效应；桃花岛上花开绚烂、“暗香”浮动，说明花中芳香油分子在___________；游人们纷纷拿出手机拍照发朋友圈互动，拍照时想要把人周围的景色拍进去多一些，相机应适当离人______________（远或近）一些。
13．某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示。迎风板与一压敏电阻Rx连接，工作时迎风板总是正对风吹来的方向，压敏电阻的阻值随风力的变化而变化。已知电源电压恒为9V，定值电阻R＝2Ω，电压表量程为0～3V，压敏电阻Rx与迎风板承受风力F的关系如图乙所示。

（1）电压表示数随风力的增大而_____。（选填“增大”、“减小”或“不变”）。
（2）求无风时，定值电阻R消耗的电功率_______；
（3）求该装置所能测量的最大风力_______；
（4）如果保持电压表量程不变，且只能在电路中增加一个电阻R0，使该装置能测量的最大风力增加到900N，计算电阻R0的阻值_____，并说明其连接方式_______。
14．如图甲所示，检查视力时要求人与视力表的距离是5m，现使用一个平面镜，视力表到平面镜的像距为3m，则人到平面镜的距离应该是________m．一束光在空气与透明物质的界面处发生的反射和折射现象，入射光线和折射光线如图乙所示，界面MN的右侧是___________（填选“空气”或“透明介质”），反射角为_________度．

15．把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡_______联一个_______Ω的电阻．
16． “漂移”是一种高难度汽车特技，当汽车在水平地面上疾驶时，此时突然刹车，由于汽车具有_____，仍要向前运动；此时转动方向盘，汽车会急转弯，整个过程摩擦力改变了汽车的_____，同时轮胎发热，是通过_____的方式增加了车胎的内能。
17．在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，可将左侧的平衡螺母向_____调节，使其在水平位置平衡．如图所示，在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿_____方向，此时读数为_____N．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．根据如图所示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极；

19．如图甲所示是小明瞻仰烈士山英雄纪念碑时拍摄的照片，图乙中A′是拍摄时纪念碑碑顶所成的像，请你根据凸透镜成像的光路图确定：
纪念碑碑顶位置A；左侧焦点F的位置．
20．小明做“探究凸透镜成像规律”的实验：
小明利用太阳光测量凸透镜的焦距，方法如图甲所示．他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，那么，凸透镜的实际焦距为_____．
A．一定小于L B．一定大于L
C．可能等于L D．可能小于L、也可能大于L如图乙所示，经过调节后，此时在光屏上得到一清晰的像，_____就是利用这一成像规律工作的．若遮去凸透镜的上面一半，则光屏上所成的像将_____．（选填“完整”或“不完整”）对于焦距相同的凸透镜，一个物距应该对应唯一的像距，但从各组汇报数据中发现，物距均为12.00cm时，有三个小组所测像距分别为23.00cm，24.00cm，26.00cm．若他们的数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是_____．小明把自己的近视眼镜放在蜡烛和凸透镜之间且靠近凸透镜的位置，结果光屏上原来清晰的像变模糊了，若不改变蜡烛和凸透镜的位置，应将光屏向_____透镜的方向移动．（选填“远离”或“靠近”）
21．如图所示，小明在“探究物体的动能跟哪些因素有关”的实验中，将小钢球从高度为h的同一斜面上由静止开始滚下，推动同一小木块向前移动一段距离s后停下，完成甲、乙、丙所示的三次实验，其中h1＝h3＞h2，mA＝mB＜mC

（1）小钢球在滚下斜面的过程中，其动能大小是通过_____（选填“高度h”或“距离s”）大小来反映的；若水平面绝对光滑，本实验将_____（选填“能”或“不能”）达到探究目的．
（2）分析比较甲和乙两组实验可得：物体质量相同时，速度越大，动能越_____；
（3）小明根据乙、丙两图得出结论：物体的动能大小与质量有关，她的看法是否正确？_____（选填“正确”或“错误”），理由是：_____．
22．在“探究杠杆平衡条件的实验”中：

（1）实验前，杠杆左端下沉，则应将左端的平衡螺母向 _____调节（选填“左”或“右”），直到杠杆在水平位置平衡．
（2）如图甲所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂____个相同的钩码．
（3）如图乙所示，已知每个钩码重0.5N，当弹簧测力计在C点斜向上拉（与水平方向成30°角）杠杆，使杠杆在水平位置平衡时，弹簧测力计示数大小为_____N．
（4）学完杠杆知识后，小明在综合实践活动中制作杆秤．他取一根质量均匀分布的圆木棒，测得木棒AB长度为80cm、质量为50g；一质量为350g的小盘和一质量为150g的螺母．如图丙所示，小明将小盘悬于棒的A端，用细线在O点提起木棒，木棒恰好水平平衡，则OA为_____cm．小明用该杆秤称某物体的质量，平衡时的情形如图丁所示，则该物体的质量为_____kg．
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．图甲是一则公益广告，浓浓的孝心渗透着社会主义核心价值观．小红给爷爷网购了一台电热足浴器，其铭牌的部分参数如图乙所示．足浴器某次正常工作时控制面板显示如图丙所示（指示灯亮表示正常工作）．求：

（1）此时足浴器的工作电流多大？（计算结果保留一位小数）
（2）若足浴器装入最大容量、初温为22℃的水，则当水温达到控制面板上显示的温度时，水所吸收的热量为多少？[已知水的比热容C水=4.2×103J/(kg•℃)]
（3）若上述加热过程耗时15min，则该足浴器的热效率多大？
24．某型号热水杯的原理图如图所示，它有加热和保温两档，通过单刀双掷开关S进行调节，R0、R为电热丝．当开关S接加热档时，电路的功率为1100W，当开关S接保温档时，电路的总功率为44W，R0、R阻值恒定不变．
整壶水的质量
2kg
额定电压
220V
加热时的总功率
l100W
保温时的功率
44W

（1）在加热档正常工作时，电路中的电流是多少
（2）电热丝R0、R的阻值多大？
（3）已知热水壶的加热效率为80%，在一标准大气压下把一满壶水从20℃烧开需要多长时间？（小数点后保留1位小数，c水＝4.2×103J/（kg•℃））
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
A、遇紧急情况时用力捏闸，通过增大压力来增大摩擦力。不符合题意。
B、给车轴加润滑油，使接触面脱离，减小摩擦，符合题意。
C、自行车的车把上刻有花纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
D、自行车脚凳上刻有纹，通过增大接触面粗糙程度来增大摩擦力。不符合题意。
2、C
【解析】
由图知道，该电路为并联电路，电流表A1测量干路的电流，A2测量R2的电流，两开关闭合时，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，则电源电压是：U＝U2＝I2R2＝0.3A×10Ω＝3V；
A、若电阻R1短路，A2和R2被短路，A2无示数，A1有较大示数，会损坏电流表A1和电源，故A错误；
B、若电阻R1断路，电路中只有R2接入电路中，电流表 A1、A2 测的是R2的电流，由U＝IR可知，电流表 A2 的示数和R2 的乘积为电源电压，为3V，故B错误；
C、若用一个20Ω 的电阻替换R2，即该支路的电阻变大，由并联电路的电阻特点知道，电路的总电阻变大，此时干路电流减小，由P＝UI知道，电路的总功率减小，故C正确；
D、若电阻R2 断路，只有电阻R1接入电路中，则通过R1的电流是：I2 ＝0.5A﹣0.3A＝0.2A，所以，通电1min 时R1 产生的热量是：Q＝W＝UI2t＝3V×0.2A×60s＝36J，故D错误。
3、D
【解析】
A、投出冰壶后，队友用毛刷在冰壶前方用力刷冰，利用摩擦使冰熔化，减小了冰壶与冰面的接触程度，能使冰壶滑行的更远，故A正确，不符合题意；
B、运动员在过弯道时不减速，此时他运动的方向发生了变化，运动状态发生改变，受到的是非平衡力，故B正确，不符合题意；
C、左脚冰刀扎入冰面，冰刀很尖锐，这是通过减小受力面积来增大压强的，故C正确，不符合题意；
D、惯性是保持原来运动状态不变的性质，惯性不是力，不能说受到惯性的作用，故D错误，符合题意。
4、B
【解析】
分析问题的关键找出动力臂和阻力臂，若动力臂大于阻力臂则省力，动力臂小于阻力臂为费力．羊角锤、起瓶器和独轮车都是省力杠杆；筷子的支点在上端点，手到上端点为动力臂，所夹物体到上端点为阻力臂，动力臂小于阻力臂为费力杠杆．
5、B
【解析】
小孔成像是光沿直线传播形成的；
A. 水中形成“倒影”，属于平面镜成像，是由于光的反射形成的，故A不符合题意；
B. 手影的形成说明光是沿直线传播的，由于光的直线传播，被手挡住后，墙面就会呈现出阴影区域，就是影子，故B符合题意；
C. 雨后彩虹是由于太阳光入射到水滴中发生的折射形成的，故C不符合题意；
D. 从水中笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是笔的虚像，比实际位置偏高，所以感觉折断了， 故D不符合题意．
6、C
【解析】
A．由图可以看出升高相同的温度乙需要加热的时间更长所以乙液体吸收的热量更多，故A错误；
BD．两个加热器相同，加热时间相等时，两种液体吸收的热量相等，由图示可以看出，甲的温度升高的快，乙液体温度升高慢；利用热量的计算公式Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得快，它的比热容小；所以，甲的比热容小，吸热能力弱故BD错；
C．由图可以看出加热9分钟时甲液体的温度变化是80°C乙的是50°C 根据：
c甲mt甲=c乙mt乙
可得
=
故C正确；
故选C。
7、C
【解析】
A. 由图可以看出，水的沸点小于100℃，所以此时液面气压小于一个标准大气压，故A错误；
B. 20min后，水沸腾，继续吸收热量，但水的温度不变，故B错误；
C. 根据可知，用相同的电加热器加热相同质量的水和煤油的过程中，煤油的温度升高的较快，说明煤油的比热容比水的比热容小，故C正确；
D. 用相同的电加热器加热相同质量的水和煤油，8min 时间内煤油吸收的热量跟水吸收的热量一样多，故D错误。
8、A
【解析】
物体根据导电能力分为导体、绝缘体，干木棒、玻璃棒、橡胶棒是绝缘体，不能使灯泡亮起来，铅笔芯是导体，能使灯泡亮起来；故答案为A．
9、D
【解析】
纸的燃点大约是180℃左右，而水在100℃时沸腾．当纸杯里面装了水，用火焰加热纸杯底部时，纸杯吸热升温，并迅速把热量传递给水．当纸杯里的水吸热升温至沸点时，水开始沸腾．这时，继续加热纸杯，水温却不再升高．所以，只要纸杯中有水，纸就不能达到燃点而燃烧了．
故选D．
【点睛】此题考查了水的沸点和纸的着火点，要注意液体沸腾时要不断从外界吸热，而温度不变．
10、A
【解析】
A、当空气被不断抽出后,铃声逐渐减弱，甚至听不到声音,说明声音的传播需要介质,真空不能传声，故正确;
B、钢尺伸出桌面的长度变短，振动时频率越大，声音的音调变高，故错误；
C、扬声器发出的声音使蜡焰不停摆动,说明声音能传递能量，故错误；
D. 丁图禁止汽车鸣笛是为了在声源处减弱噪声，故错误。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、静止 2
【解析】
根据乙图可知，当t＝1 s时，物体的速度为零，所以物体处于静止状态；
根据第四到第六秒的速度图像可知，此时间内速度不变，为匀速直线运动，受平衡力的作用，由图得此时拉力为2N，所以摩擦力也为2N；
第三秒时物体做加速运动，但压力和接触面不变，所以摩擦力不变，即第三秒时摩擦力也为2N．
点睛：重点是平衡状态的判断，能根据图像获得有用信息，匀速直线运动时得出摩擦力的大小，且摩擦力与速度无关，所以加速运动时摩擦力等大．
12、热 做无规则运动 远
【解析】
阳光中的红外线具有很强的热效应，所以阳光照在身上让人感觉温暖；由分子运动论可知，分子在永不停息的做无规则运动，所以花开时，才会“暗香”浮动；根据物远像近像变小的规律可知，拍照时想要把人周围的景色拍进去多一些，人和景的像就要小一些，所以相机应适当离人远一些。
13、增大 0.5W 720N 3Ω 串联
【解析】
（1）由甲电路图可知，R与Rx串联，电压表测R两端的电压，由图乙可知，风力增大时，Rx的阻值减小，电路中的总电阻减小，由I＝可知，电路中的电流增大，由U＝IR可知，R两端的电压增大，即电压表的示数增大；
（2）由图象可知，当无风时，电阻Rx＝16Ω，因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：I＝＝＝0.5A，定值电阻R消耗的电功率：PR＝I2R＝（0.5A）2×2Ω＝0.5W；
（3）当所测风力最大时，Rx的阻值最小，电路中电流最大，则电压表的示数UR＝3V最大，因串联电路中总电压等于各分电压之和，所以，Rx两端的电压：Ux＝U﹣UR＝9V﹣3V＝6V，因串联电路中各处的电流相等，所以，电路中的电流：I′＝＝＝1.5A，则压敏电阻的阻值：Rx′＝＝＝4Ω，由图象可知，该装置所能测量的最大风力为720N；
（4）当最大风力增加到900N时，Rx″＝1Ω，保持电压表量程不变，则电路中的电流1.5A不变，此时电路中的总电阻：R总＝＝＝6Ω＞R0+Rx″，应在电路中串联一个电阻R0，R0＝R总﹣R﹣Rx″＝6Ω﹣2Ω﹣1Ω＝3Ω。
14、2 空气 48
【解析】
视力表的像到平面镜的距离是3m，根据平面镜成像特点，视力表和视力表的像之间的距离是6m，检查视力时眼睛离视力表的像距离是5m，所以人站在平面镜和视力表之间，视力表在人身后1m，那么人到镜子的距离为3m−1m=2m；
光在空气与某透明物质的界面处发生了反射和折射现象，其光路及夹角如图所示，入射光线与界面的夹角大于折射光线与界面的夹角，则入射角小于折射角，由于空气中的角度总是大的，故界面右侧为空气；由入射角等于反射角可知，反射角等于90°-42°=48°．
15、串 3
【解析】
由题知，电源电压高于灯泡的额定电压，要使“3.8V 1.52W”字样的小灯泡接在电压为5V的电源上正常工作，根据串联电路分压的特点知，需要给它串联一个电阻，以分去一部分电压；
根据得灯的正常工作电流为：

串联电路中各处的电流相等，则
；
因串联电路的总电压等于各电阻两端的电压之和，得电阻两端的电压为：

根据得串联电阻的阻值为：
．
重点是欧姆定律的应用，关键是利用好串联电路的电压和电流特点，是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
16、惯性 运动状态 做功
【解析】
当汽车在水平地面上疾驶时，此时突然刹车，由于汽车具有惯性，仍要保持原来的运动状态，所以仍要向前运动；此时转动方向盘，汽车会急转弯，即运动方向改变，所以整个过程摩擦力改变了汽车的运动状态；汽车转弯过程中轮胎发热，是通过做功的方式增加了车胎的内能。
17、右 竖直向下 2N
【解析】
杠杆的平衡调节应为左边高平衡螺母向左调节，右边高平衡螺母向右调节，所以在探究杠杆平衡条件的实验中，如果杠杆右侧高左侧低，则可将左侧的平衡螺母向右调节，使其在水平位置平衡．在支点左侧20cm刻度处挂3个重均为0.5N的钩码，在支点右侧15cm刻度处用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，则要求弹簧测力计拉力的力臂最大，在已知支点和力的作用点的情况下，把支点与力的作用点的连线作为力臂时力臂最大，所以弹簧测力计的拉力应沿竖直方向，根据杠杆的平衡条件，F1×L1=F2×L2，代入数据得1.5N×20cm=F2×15cm，解得F2=2N,所以此时读数为2N．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
在磁体的周围，磁感线是从磁体的N极出发，回到S极，所以图示的螺线管的右端为N极。根据螺线管的N极和线圈的绕向，利用右手螺旋定则可以确定电流是从螺线管的左端流入，右端流出。从而可以确定电源的左端为正极。如下图所示。

19、
【解析】
（1）根据凸透镜三条特殊光线规律可知，过光心的光线传播方向不变，可做出过光心的第一条光线，同时根据平行于主光轴的光线经凸透镜后过焦点，可画出主光轴上方平行于主光轴的第二条光线，一二两条光线的交点即为纪念碑碑顶位置A．
（2）过透镜右侧A′点做平行于主光轴的光线，由凸透镜三条特殊光线规律可知，过焦点的光线经凸透镜之后平行于主光轴射出，因此将AO连接，光线AO与主光轴的交点即为所求画的左侧焦点F的位置．
20、D 照相机 完整 光屏上还没有出现清晰的像时就测出了像距 远离
【解析】
（1）只有在焦点处得到的光斑最小、最亮，在焦点之前和焦点之后光斑都不是最小．当测量距离为L时，焦距可能大于L，也可能小于L．

（2）图中物距大于像距，成倒立、缩小的实像．照相机就是利用这一成像规律工作的；
遮住凸透镜上面的一半，烛焰发出的光可以通过凸透镜的另一半，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，仍然是完整的；
（3）同一凸透镜，物距一定，像距一定，小组实验的像距不同，是因为光屏上还没有出现清晰的像就测像距；
（4）近视镜是凹透镜，将凹透镜靠近凸透镜，凹透镜对光线有发散的作用，使像点推迟会聚，光屏要远离凸透镜，才能接到清晰的像．
21、距离s 不能 大 错误 没有控制小球到达水平面时的速度相同
【解析】
（1）在“探究物体的动能跟哪些因素有关”的实验中，小球从斜面滑下，到达水平面撞击小木块，通过观察木块被推动的距离的远近来判断物体所具有动能大小的，木块被推动的距离s越远，说明小球所具有的动能越大；如果水平面光滑，小球和木块将做匀速直线运动，不能判断小球所具有动能大小了；
（2）比较甲和乙两组实验，AB两球质量相同，从不同高度滑下，h1＞h2，球A到达斜面底端速度大于球B的速度，木块被A球推动距离较远，可得实验结论：物体质量相同时，速度越大，动能越大；
（3）根据乙、丙两图可知，mB＜mC，h3＞h2，不符合控制变量法的操作要求，所以无法得到物体的动能大小与质量有关，想要探究物体的动能大小与质量有关，需要控制小球到达水平面时的速度相同；
22、右 6 3 5 2.25
【解析】
（1）杠杆左端下沉，右端上翘，则应将左端的平衡螺母向上翘的右端移动；
（2）杠杆在水平位置平衡时，力臂在杠杆上，根据杠杆平衡条件：4G3=nG2，n=6；
（3）当弹簧测力计在C点斜向上拉(与水平方向成30角)杠杆，此时动力臂等于OC；根据杠杆的平衡条件F1l1=F2l2得弹簧测力计示数大小为：F1===3N；
（4）因为木棒质量均匀分布，所以OA段木棒的质量mOA=×lOA，OB段木棒的质量mOB=50g−×lOA，OA段木棒重力的力臂lOA=，OB段木棒的力臂lOB=，由杠杆的平衡条件可得： 350g×lOA+×lOA×=(50g−×lOA)×，解得：lOA=5cm；设物体的质量为m，由杠杆的平衡条件可得：(m小盘+m)glOA+mOAglOA=(m螺母+mOB)glOB，即mlOA+m小盘lOA+mOAlOA=m螺母lOB+mOBlOB，因m小盘lOA+mOAlOA=mOBlOB，所以,mlOA=m螺母lOB，解得：m=m螺母=×150g=2250g=2.25kg.

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、 (1) 2.3A；(2) 3.78×105J；(3) 84%．
【解析】
(1)由图丙可知，此时足浴器的电功率P=500W，由P=UI可得，此时足浴器的工作电流：；
(2)足浴器装入最大容量时水的体积：V=5L=5×10−3m3，水的质量：m=ρV=1.0×103kg/m3×5×10−3m3=5kg，则水温达到控制面板上显示的温度时水所吸收的热量：Q吸=cm(t−t0)=4.2×103J/(kg⋅℃)×5kg×(40℃−22℃)=3.78×105J，
(3)加热时间t=15min=900s，电热足浴器消耗的电能：W=Pt=500W×900s=4.5×105J，则该足浴器的热效率： ．
答：(1)此时足浴器的工作电流为2.3A；
(2)当水温达到控制面板上显示的温度时水所吸收的热量为3.78×105J；
(3)上述加热过程耗时 15min，该足浴器的热效率为84%．
24、（1）5A；（2）44Ω， 1056Ω；（3）763.6s．
【解析】
（1）由表格数据可知，加热时的功率为1100W，由P＝UI可得加热档正常工作时，电路中的电流：I加热＝＝＝5A；
（2）由图知S接2时只有R0接入电路，电路中电阻最小，功率最大，为加热状态，由P＝可得R0的阻值：R0＝＝＝44Ω；S接1时两电阻串联，电路中电阻最大，功率最小，为保温状态，则总电阻：R总＝R0+R＝＝＝1100Ω，所以R的阻值：R＝R总﹣R0＝1100Ω﹣44Ω＝1056Ω；
（3）水吸收的热量：Q吸＝cm△t＝4.2×103J/(kg•℃)×2kg×（100℃﹣20℃）＝6.72×105J；热水壶放出的热量：Q放＝＝＝8.4×105J，因为电流所做的功W＝Q放＝Pt，所以加热所用的时间：
t＝＝≈763.6s．
