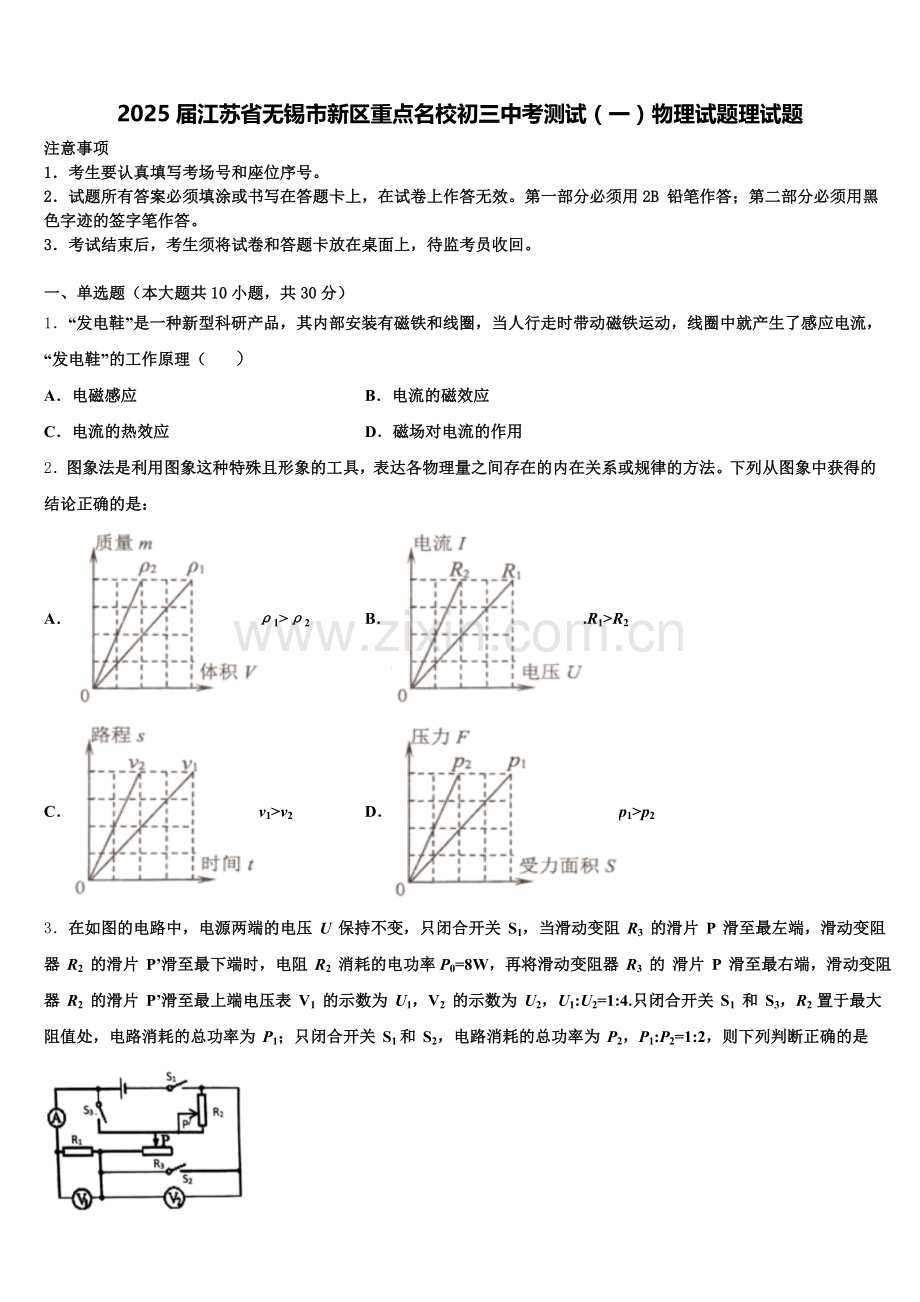

2025届江苏省无锡市新区重点名校初三中考测试（一）物理试题理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（ ）
A．电磁感应 B．电流的磁效应
C．电流的热效应 D．磁场对电流的作用
2．图象法是利用图象这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。下列从图象中获得的结论正确的是：
A．ρ1>ρ2 B．.R1>R2
C．v1>v2 D．p1>p2
3．在如图的电路中，电源两端的电压 U 保持不变，只闭合开关 S1，当滑动变阻 R3 的滑片 P 滑至最左端，滑动变阻器 R2 的滑片 P’滑至最下端时，电阻 R2 消耗的电功率P0=8W，再将滑动变阻器 R3 的 滑片 P 滑至最右端，滑动变阻器 R2 的滑片 P’滑至最上端电压表 V1 的示数为 U1，V2 的示数为 U2，U1:U2=1:4.只闭合开关 S1 和 S3，R2 置于最大阻值处，电路消耗的总功率为 P1；只闭合开关 S1和 S2，电路消耗的总功率为 P2，P1:P2=1:2，则下列判断正确的是

A．电阻 R1 与滑动变阻器 R2 的最大阻值之比为 2：1
B．闭合 S1，P 置于 R3 的最左端，P’置于 R2 的最下端时，电路的总功率为 16W
C．只闭合 S1，P 置于 R3 的最左端，当 P’分别置于 R2 的最下端和中点时，电压表 V1 的示数之比 2:3
D．若因操作不当使 R2 断路，在保证电路安全的前提下闭合所有开关，电路的总功率最小值是 40W
4．如图所示电路，电源电压为12V且保持不变．闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻产生的热量为则下列结果正确的是

A．电路中的最小电流为
B．滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C．R先后两次消耗的电功率之比为
D．先后两次消耗的电功率之比为
5．甲、乙两只完全相同的杯子盛有不同浓度的盐水，将同一只鸡蛋先后放入其中.当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示．则下列说法正确的是

A．鸡蛋在乙杯中受到的浮力较大 B．鸡蛋在甲杯里排开液体的质量较大
C．乙杯底部所受液体的压强较大 D．甲杯底部所受液体的压力较大
6．规格相同的瓶装了不同的液体，放在横梁已平衡的天平上，如图所示，则（）

A．甲瓶液体质量较大
B．乙瓶液体质量较大
C．乙瓶液体密度较大
D．两瓶液体密度相等
7．如图电路，电源电压不变，开关S闭合，在滑动变阻器滑片P向右移动的过程中，以下判断正确的是（　　）

A．电压表示数不变 B．电压表示数变大
C．电压表示数变小 D．电压表示数先变大后变小
8．小明和小忠想把一条弹性绳拉开，使弹性绳两端的拉环能分别套在相隔一段距离的两根柱子上，用来晒衣服．现有两种办法：一种是按图甲的方法做；另一种是按图乙的方法做．关于这两种做法下列说法正确的是：

A．图甲中每个人所用的力比图乙中每个人所用力要小
B．图乙中每个人所用的力比图甲中每个人所用力要小
C．图甲中每个人所用的力与图乙中每个人所用力相同
D．条件不足，无法比较图甲中每个人所用的力与图乙中每个人所用力的大小
9．如图所示的实例中，目的是为了减小摩擦的是
A．给自行车轴加润滑油
B．轮胎上制有花纹
C．用起瓶器夹紧瓶盖
D．防滑垫表面做得凹凸不平
10．炎炎夏日，气温节节上升，温度计内水银柱慢慢升高，此过程中水银的
A．质量变大 B．密度变小C．内能变小 D．比热容变大
二、多选题（本大题共3小题，共12分）
11．随着生活水平的提高，扫地机器人逐步进入普通家庭，如图所示．扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，以下关于扫地机器人说法正确的是

A．机器人在自动吸尘过程中利用了流体压强与流速的关系
B．机器人内电动机工作原理是磁场对通电导体有力的作用
C．机器人在自动充电过程中主要把化学能转化为电能
D．扫地机器人能够主动地躲避障碍物是利用了超声波
12．关于声现象，下列说法正确的是
A．声音在真空中的传播速度是340m/s
B．用超声波能粉碎人体内的结石，说明超声波能传递能量
C．中考期间学校路段禁止鸣喇叭，这是在传播过程中减弱噪声
D．声音在固体物质中的传播速度一般比在空气中的传播速度更快
13．下列关于摩擦力的说法正确的是
A．物体重力越大，则物体受到的滑动摩擦力越大
B．大型载重汽车增加轮胎数量是为了增大摩擦力
C．爬杆运动中，从杆顶下滑的过程运动员受到的摩擦力方向向上
D．用手把玻璃杯握住停在空中，增大手对玻璃杯的压力，玻璃杯受到的摩擦力不变
三、填空题（本大题共5小题，共10分）
14．图甲中A、B分别为小灯泡L和定值电阻R的I﹣U图象，定值电阻R的阻值为_______Ω．图乙为小灯泡L和电阻R连接的电路，其中电源电压为8V，则小灯泡的实际电功率为_______W，通电10s电路产生的热量为_______J．

15．夏日炎炎，小华从开着空调的屋内刚走到室外时，眼镜的镜片变模糊是由于空气中的水蒸气________形成的；他买了冰棒含在嘴里过了一会儿感觉到凉快是由于冰棒________了(以上两空均填物态变化名称)，这一过程需要_______(吸热/放热)所致．
16．丹麦物理学家奥斯特首先发现了电与磁之间存在本质联系，生产生活中的_____（选填“电磁起重机”“台灯”或“电热毯”）主要是利用电流磁效应工作的。飞机起飞时，利用了空气流速越大压强越_____（选填“大”或“小”）的原理。
17．某型号电饭煲有加热和保温功能，如下图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于_________（填“保温”或“加热”）状态．如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是_______，其大小为_______．

18． “自拍神器”给旅行者自拍带来方便，如图所示，与直接拿手机自拍相比，利用自拍杆可以增大______（选填“物距”、“像距”或“焦距”），减小人像的大小，从而增大取景范围，取得更好的拍摄效果。自拍杆属于______杠杆。（选填“省力”“费力”或“等臂”）。

四、计算题（本大题共3小题，共29分）
19．为了节约水资源，公厕用的定时定量冲水装置主要部件如图所示．浮筒底面积为S1=100cm2且足够高，略大于出水口的圆形阀门（厚度不计）的表面积为S2=20cm2，浮筒与阀门用细杆相连，不计浮筒、阀门、轻杆的重量．通常情况下，水龙头以滴漏形式向储水桶供水，当储水罐水位上升到20cm时，浮筒即将通过轻杆将阀门拉起冲水，问即将开始冲水时（g=10N/Kg，ρ水=1.0×103kg/m3）：阀门所受水的压强p为多少？浮筒对阀门的拉力为多大？浮筒浸入水中部分的深度H为多少？

20．如图所示是“共享汽车”中的某品牌纯电动汽车，它不仅环保，而且使用成本还不到传统汽车的．
该车以36km/h的速度匀速行驶10min，求通过的路程．已知“共享汽车”的质量为960kg，它受到的重力是多少？一辆空车静止在水平地面上时，轮胎与地面的总接触面积为0.08m2，则“共享汽车”对地面的压强是多少帕？
21．如图所示，R0、Rx为定值电阻，其中R0＝20欧。开关S断开时，电流表求数为0.5A，开关S闭合时，电流表求数为0.9A，求：
电源电压。电阻Rx的阻值。开关S闭合时，通电1分钟电阻Rx产生的热量。
五、作图题（本大题共2小题，共4分）
22．如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围O1O2，并画出光路图．

23．如图，杠杆在力F1、F2的作用下处于静止状态，L1是力F1的力臂，请在图中作出F2的力臂L2和力F1 的示意图．

六、实验探究题（本大题共3小题，共15分）
24．探究水沸腾时温度变化的特点
如图所示，是某小组安装的实验装置，合理的安装顺序是_______（填序号）
①烧杯和水②酒精灯③铁杆A和温度计（含纸盖）④铁圈B和石棉网如表是小燕记录的实验数据：

实验过程中，她发现在第3min时，水中的气泡在上升的过程中逐渐_______．（选填“变大”或“变小”）．请将如图中的坐标系补充完整，并根据上表数据绘出水温与时间的关系图象__________．由数据及图象可知，水沸腾时，继续加热，水的温度_______．通过学习，小燕终于明白妈妈用炉火炖汤时，在汤沸腾后总是_______的道理（选填“保持大火”或“调为小火”）．
25．小明利用如图所示的装置，探究在水平面上阻力对物体运动的影响，进行如下操作：

a、如图甲，将毛巾铺在水平木板上，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离．
b、如图乙，取下毛巾，将棉布铺在斜面和木板上，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离．
c、如图丙，取下棉布，让小车从斜面顶端由静止滑下，观察小车在水平面上通过的距离．
请针对以上操作回答下列问题：以上操作中错误的一次是_____（选填“a”、“b”或“c”）．对比两次正确实验操作能说明：小车受到的阻力越小，通过的距离越___．纠正错误后，多次实验进行分析，并进一步推测：在水平面上滑行的小车，如果受到的阻力为零，它将做_____运动．为了得出科学结论，三次实验中小车每次都从斜面上同一位置由静止自由下滑，这样做的目的是：使小车从斜面上同一位置到达底端水平面时_______．在水平面滑行的小车受到的重力和小车对水平面的压力____（“是”或“不是”）一对平衡力．上述所有探究实验中用到的科学研究方法有____（只要求写出一种即可）．
26．在“探究凸透镜成像的规律”的实验中：

（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，此凸透镜的焦距为_______cm．
（2）移动蜡烛在距凸透镜左侧15cm处时，在光屏上呈现清晰的像，生活中应用该原理制作的光学仪器是____；如果他再将蜡烛向凸透镜移近11cm，将光屏置于此时成像的位置，他______（选填“能”或“不能”）直接在光屏上看到像．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
由题意可知，人在行走时，人体带动磁铁运动，磁铁产生的磁场通过线圈，线圈能够切割磁感线运动，从而产生感应电流．所以“发电鞋”是利用电磁感应原理制成的．A正确，BCD错误．
故选A．
重点电磁感应现象的判断，在初中物理中能产生“电”的现象有两个，一是摩擦起电，二是电磁感应原理，而要能形成稳定的电流，就只有电磁感应现象，据此进行判断．
2、B
【解析】
根据题中“图象法是利用图象这种特殊且形象的工具，表达各物理量之间存在的内在关系或规律的方法。下列从图象中获得的结论正确的是”可知，本题考查图像法的应用。分析图象，确定图象反映的物理量间的关系，然后根据图象反映的物理量间的关系进行分析判断。
【详解】
A．根据可知，在物体的体积相同时，质量越大，密度越大，由图象可知ρ1＜ρ2，故A错误；
B．根据可知，在电压相同时，电流越大，导体的电阻越小，由图象可知R1＞R2，故B正确；
C．根据可知，在时间相同时，路程越大，速度越大，由图象可知v1＜v2，故C错误；
D．根据可知，在受力面积相同时，压力越大，压强越大，由图象可知p1＜p2，故D错误。
3、C
【解析】
A. 只闭合开关 S1 和 S3，R2 置于最大阻值处，此时R1 、R3被短路，电路中只有R2 工作，即P1只是R2的功率；只闭合开关 S1和 S2，此时R2 、R3被短路，电路中只有R1工作，即P2只是R1的功率。根据P=得R=可知，当电压相等、P1:P2=1:2，则R2:R1=2: 1，所以R1:R2=1: 2。故A错误。
B. 闭合 S1，R1、R3、R2串联。P 置于 R3 的最左端，则R3 电阻为零；P’置于 R2 的最下端，则R2 阻值最大。即此时相当于电路中只是R1、R2串联，则通过R1、R2的电流相等。因R1:R2=1: 2，且R2功率P0=8W，根据P=I2R得R=，则，所以PR1=P0=×8W=4W。则此时电路的总功率为 8W+4W=12W。故B错误。
C. 只闭合 S1，P 置于R3 的最左端，R3 阻值为零，R1、R2串联。当 P’置于 R2 的最下端时，A选项分析结论为R1:R2=1: 2，则UR1:UR2=R1:R2=1: 2，即电压表V1 的示数为总电压的。当 P’置于 R2 的中点时，R2阻值为最大阻值的一半，所以此时R1:R2中点=1: 1，则UR1:UR2中点=R1:R2中点=1: 1，即电压表V1 的示数为总电压的。所以两次电压表 V1 的示数之比为:=2:3。故C正确。
D. 只闭合开关 S1，R3的滑片P滑至最右端，R3阻值最大，R2 的滑片 P’滑至最上端时，R2阻值为零，相当于电路中只有R1与R3串联。电压表 V1测R1两端电压，V2 测R3两端电压。因U1:U2=1:4，根据串联电路电压规律，则R1:R3= U1:U2=1:4，即R3=4R1。另，B选项分析结论为R1与R2串联的总功率为12W，根据P=得U2=P总R总=P总（R1+R2）= P总（R1+2R1）= P总•3R1=12W•3R1。综上分析，目前的条件有：R3=4R1、U2=12W•3R1。当R2 断路，闭合所有开关，则V2被短路，R1与R3并联，R3滑片置于最右端时电路功率最小。此时R1功率为PR1===36W，R3功率为PR3====9W。所以此时电路的总功率最小值应为36W+9W=45W。故D错误。
4、C
【解析】
由电路图知道，定值电阻与滑动变阻器串联电压表测量滑动变阻器的电压；由串联电路起分压作用知道，滑片从中点到b端时，电压表示数增大了2V，即滑片P置于变阻器的b端时，电压表示数是4V+2V=6V；由Q=U2/Rt知道，定值电阻的阻值是：R1 =U12/Q1t=(12V−6V)2/60J×10s=6Ω；当滑片在b点时，滑动变阻器接入电路的阻值最大，则电路中的电流最小，此时I最小=U1/R1=12V−6V/6Ω=1A，故A错误；
当滑片在中点时，电路中的电流是：I=U′1/R1=12V−4V/6Ω=4/3A，所以，9s内滑动变阻器R消耗的电能是：W=UIt=4V×4/3A×9s=48J，故B错误；
由以上分析结合P=UI知道，R先后两次消耗的电功率之比是：，故C正确；
同理知道，R1先后两次消耗的电功率之比是：，故D错误，故选C．
5、C
【解析】
AB．读图可知，鸡蛋在甲杯中悬浮，在乙杯中漂浮，则浮沉条件可知，它们此时所受的浮力都等于自身的重力，即浮力相同，因此所排开液体的质量也相同．故AB错误；
C．鸡蛋在甲杯中悬浮，在乙杯中漂浮，说明甲杯中盐水的密度小于乙杯中盐水的密度，又因为两杯中液面相平，由公式p=ρgh可知，乙杯底部所受液体的压强较大，故C正确；
D．由公式得，F=pS，两杯底面积相同，乙杯底部所受液体的压强较大，故乙杯底部所受液体的压力较大，故D错误．
6、C
【解析】
规格相同的瓶装了不同的液体，由图可知液体的体积不同，天平平衡，说明液体的质量相等，根据密度公式分析即可得出结论．
【详解】
规格相同的瓶装了不同的液体，放在横梁已平衡的天平上，说明液体的质量相等，由图可知，甲瓶液体的体积大于乙瓶液体的体积，由可知，甲瓶液体的密度小于乙瓶液体密度，故只有选项C正确．
7、B
【解析】
试题分析：两个电阻是串联，电压表测滑动变阻器R两端的电压；当滑片向右移动时，滑动变阻器连入电路的电阻变大，由欧姆定律知，电路中的电流随电阻的变大而变小，由U=IR知，定值电阻R0两端的电压变小；而串联电路中总电压等于各个用电器的电压之和，故滑动变阻器两端的电压变大，即电压表的示数变大，故选B．
考点：电路的动态分析；滑动变阻器的使用；欧姆定律的应用
8、B
【解析】
弹性绳在两种情况下承受的拉力相同，两个人沿相反方向拉弹性绳和将弹性绳一端固定，两个人同时用力拉弹性绳，效果一样，因为两个人拉时，某一个人拉相当于固定在柱子上，根据力的作用是相互的，人拉弹性绳的力和弹性绳拉人的力相当，所以两种情况下，拉力相等，所以乙图中每个人的拉力是甲图中每个人拉力的1/2，所以B选项正确．
9、A
【解析】
给自行车车轴承中加润滑油，是通过减小接触面的粗糙程度来减小摩擦，故A正确；轮胎上制有花纹，是在压力一定时，增大接触面粗糙程度来增大摩擦力，故B错；用起瓶器夹紧瓶盖，是通过增大压力来增大摩擦，故C错；防滑垫表面做的凹凸不平，是在压力一定时，增大接触面的粗糙程度增大摩擦力，故D错．
10、B
【解析】水银柱遇热膨胀，体积变大，但是本身还是这节水银柱，物质多少没变所以质量不变化。温度升高内能变大，AC错误。D比热容和温度变化无关D错误。质量不变化但是体积膨胀变大因而密度变小。B对。
考点：考察物理量的变化

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. 吸尘器工作时，由于其内部空气流速增大，压强减小，所以尘土在周围大气压的作用下被压入吸尘器中，故A正确；
B. 机器人内电动机制作原理是磁场对通电导体有力的作用，故B正确；
C. 机器人在自动充电过程中主要把电能转化为化学能的过程，故C错误；
D. 机器人利用超声波反射定位能更精准地主动躲避障碍物，符合超声波的应用，故D正确；
12、BD
【解析】
A. 声音不能在真空中传播，在空气中的传播速度是340m/s，故A错误；
B. 超声波可以传递信息和能量，用超声波能粉碎人体内的结石，说明超声波能传递能量，故B正确．
C. 中考期间学校路段禁止鸣喇叭，这是在声源处减弱噪声，故C错误；
D. 声音在固体中传播速度最快，在液体中次之，在气体中传播速度最慢，所以声音在固体物质中的传播速度一般比在空气中的传播速度更快是正确的．
选BD．
13、CD
【解析】
A. 在接触面的粗糙程度不变时，压力越大，物体受到的滑动摩擦力就越大。故A错误。
B. 大型载重汽车增加轮胎数量是为增大受力面积来减小对地面的压强的。故B错误。
C. 运动员从杆顶下滑的过程中，运动员相对于杆是向下运动的，所以受到的摩擦力方向向上。故C正确。
D. 用手把玻璃杯握住停在空中，增大手对玻璃杯的压力，玻璃杯仍然静止，其受到的摩擦力和重力仍然为一对平衡力，即其受到的摩擦力不变。故D正确。

三、填空题（本大题共5小题，共10分）
14、20 0.6 24
【解析】
根据甲图可以看出，定值电阻两端的电压为8V时，通过定值电阻的电流为0.4A，定值电阻的阻值为： ，小灯泡与定值电阻串联，通过它们的电流相同，电源电压为8V，小灯泡与定值电阻两端的电压之和为8V，根据图甲可以看出当通过它们的电流为0.3A时，小灯泡两端的电压为2V，定值电阻两端的电压为6V，此时小灯泡与定值电阻两端的电压之和为8V，正好等于电源电压，此时灯泡的实际电功率为：，通电10s电路产生的热量为：.
15、液化 熔化 吸热
【解析】
夏日炎炎，小东从开着空调的屋内刚走到室外，温度骤然升高，室外的水蒸气遇到冷的镜片时会发生液化形成大量的小水珠附着在眼镜片上，所以眼镜变模糊了；物质从固态到液态为熔化，熔化过程吸热，所以，冰棒含嘴里过了一会感觉到凉快是由于冰棒熔化吸热所致．
16、电磁起重机 小
【解析】
通电导线周围有磁场，这就是的电流的磁效应，电磁起重机、电磁继电器等都是利用该原理制成的；台灯工作时把电能转化为光和热，不是利用电流磁效应工作的；电热毯是利用电流流过导体时发热而工作的，应用了电流的热效应。
飞机的机翼通常都做成上面凸起，下面平直的形状。这样当飞机起飞时，流过机翼上方的空气流速大，压强小，流过机翼下方的空气流速小，压强大。机翼上下方所受到的压力差便形成向上的升力。故飞机起飞时，利用了空气流速越大压强越小的原理。
17、加热 电热（电功） 1．8×105J
【解析】
当开关S接触点1时，电路中只有电阻R1，由P=U2/R可知，电路的电功率较大，故电饭煲处于加热状态．图乙是电功率与时间的关系图像，阴影部分面积表示电功率与时间的乘积，因W=Pt，所以表示的物理量是电功．其大小W=Pt=800W×10×60s=1．8×105J．
18、物距 费力
【解析】
凸透镜成实像时，物距越大，像距越小，像越小，所以可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果； 手机自拍杆在使用的过程中，动力臂小于阻力臂，属于费力杠杆，费力但可以省距离。

四、计算题（本大题共3小题，共29分）
19、（1）2000Pa；（2）4N；（3）0.04m
【解析】
解：（1）由题可知，当h=20cm时，阀门受到水的压强为：
p=ρgh=1.0×103kg/m3×10N/kg×0.2m=2000Pa；
（2）阀门受到水向下的压力和浮筒向上的拉力，刚被拉起时，因为不计重力，两个力大小相等，则拉力
F拉=F压=pS=2000Pa×2×10﹣3m2=4N；
（3）因为不计重力，浮筒在竖直方向只受到竖直向上的浮力和细杆向下的拉力F’，F’和F拉是相互作用力，即F′=F拉=4N，
根据力的平衡得 F′=F浮=ρ水gV排
可得：，
浮筒浸入水中部分的深度H为．
答：（1）阀门所受水的压强p为2000Pa；
（2）浮筒对阀门的拉力为4N；
（3）浮筒浸入水中部分的深度H为0.04m．

20、见解析所示
【解析】
分析：（1）已知速度与运动时间，由速度公式的变形公式可以求出车在10min内行驶的路程．
（2）由公式求出空车的重力，再根据可以求出“共享汽车”对地面的压强．
解答：（1）由速度公式得，电动汽车通过的路程：
（2）重力；
（3）“共享汽车”对地面的压强．
答：（1）通过的路程6km；
（2）它受到的重力是9600N；
（3）“共享汽车”对地面的压强是帕．
【点睛】本题考查了求汽车的路程、压强等问题，是一道基础题，熟练应用速度公式的变形公式、压强公式等即可正确解题．
21、（1）10V（2）25Ω（3）240J
【解析】
由电路图可知，开关S断开时，电路为R0的简单电路，电流表测通过的电流。
（1）由可得，电源的电压：U＝I0R＝0.5A×20Ω＝10V；
（2）开关S闭合时，R0与Rx并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以，通过R0的电流不变，因并联电路中各支路独立工作、互不影响，所以，通过Rx的电流：Ix＝I﹣I0＝0.9A﹣0.5A＝0.4A，因并联电路中各支路两端的电压相等，所以，电阻Rx的阻值：；
（3）开关S闭合时，通电1分钟电阻Rx产生的热量：Qx＝Ix2Rt＝（0.4A）2×25Ω×60s＝240J。
答：（1）电源电压为10V；
（2）电阻Rx的阻值为25Ω；
（3）开关S闭合时，通电1分钟电阻Rx产生的热量为240J。

五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：
根据平面镜成像特点，画出S在平面镜中的像S1．然后连接S1与P并延长，交光屏与一点Q1，连接S1与Q交光屏与一点Q2，则Q1Q2区域就是人通过平面镜所能观察的范围
考点：平面镜成像
23、如下图所示

【解析】
过支点O作力F2的垂线段L2就是F2的力臂；过力臂L1末端，作垂直于L1直线，与杠杆的交点为力F1作用点，方向斜向右上方，如图所示：

六、实验探究题（本大题共3小题，共15分）
24、②④①③ 变小 不变 调为小火
【解析】
（1）安装的实验装置顺序是由下往上，即为：酒精灯、铁圈B和石棉网、烧杯和水、铁杆A和温度计（含纸盖）．
（2）水在沸腾前，水上面温度低于下面温度，气泡在上升过程中遇冷，体积变小．
（3）通过描点绘出的图像如所示．

（4）液体在沸腾过程中，不断吸热，但温度保持不变．（5）由液体沸腾的特点可知：在汤沸腾后总是调为小火加热．
25、b 远 匀速直线 速度相同 不是 控制变量法
【解析】
（1）为了使小车到达水平面时的速度相等，应让小车从相同斜面的同一高度由静止开始下滑；则b步骤错误，因为在斜面上铺上棉布改变了接触面的粗糙程度，就不能保持初速度相同了；
（2）水平面越光滑，小车运动的距离越远，由图示可知，木板的表面最光滑，则小车在木板表面受到阻力最小，运动的距离最长；
（3）由实验可知，平面越光滑，小车受到的阻力越小，运动距离越远，速度减小得越慢；
（4）实验中每次让小车从斜面顶端由静止滑下，是为了使小车到达水平面时具有相同的初速度；
（5）在水平面滑行的小车受到的重力和小车对水平面的压力不是一对平衡力，因为不满足平衡力的条件：同物、等大、反向、共线；
（6）实验中运用了控制变量法．
26、10.0 投影仪 不能
【解析】
(1)由图中，平行光线经凸透镜后会聚到一点，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为：40.0cm−30.0cm=10.0cm；
(2)当移动蜡烛距凸透镜15cm处时，已知f=10cm，则f<u<2f，此时成倒立放大的实像，生活中应用该原理制作的光学仪器是投影仪；再将蜡烛向凸透镜移近11cm，u=4cm<f，蜡烛的像是虚像，不能直接在光屏上看到像．
