陕西省安康市2025年中考适应性月考卷（四）物理试题含解析.doc

陕西省安康市2025年中考适应性月考卷（四）物理试题
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的四个实例中，属于增大摩擦的是
A．给自行车轴加润滑油
B．自行车轮胎上的花纹
C．轴承间安装钢柱
D．气垫船底和水面间的空气垫
2．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是

A．电源的电压为6V
B．电路的最大总功率为3.6W
C．R2消耗的电功率先变大后变小
D．图乙中C点表示滑片位于中点时的状态

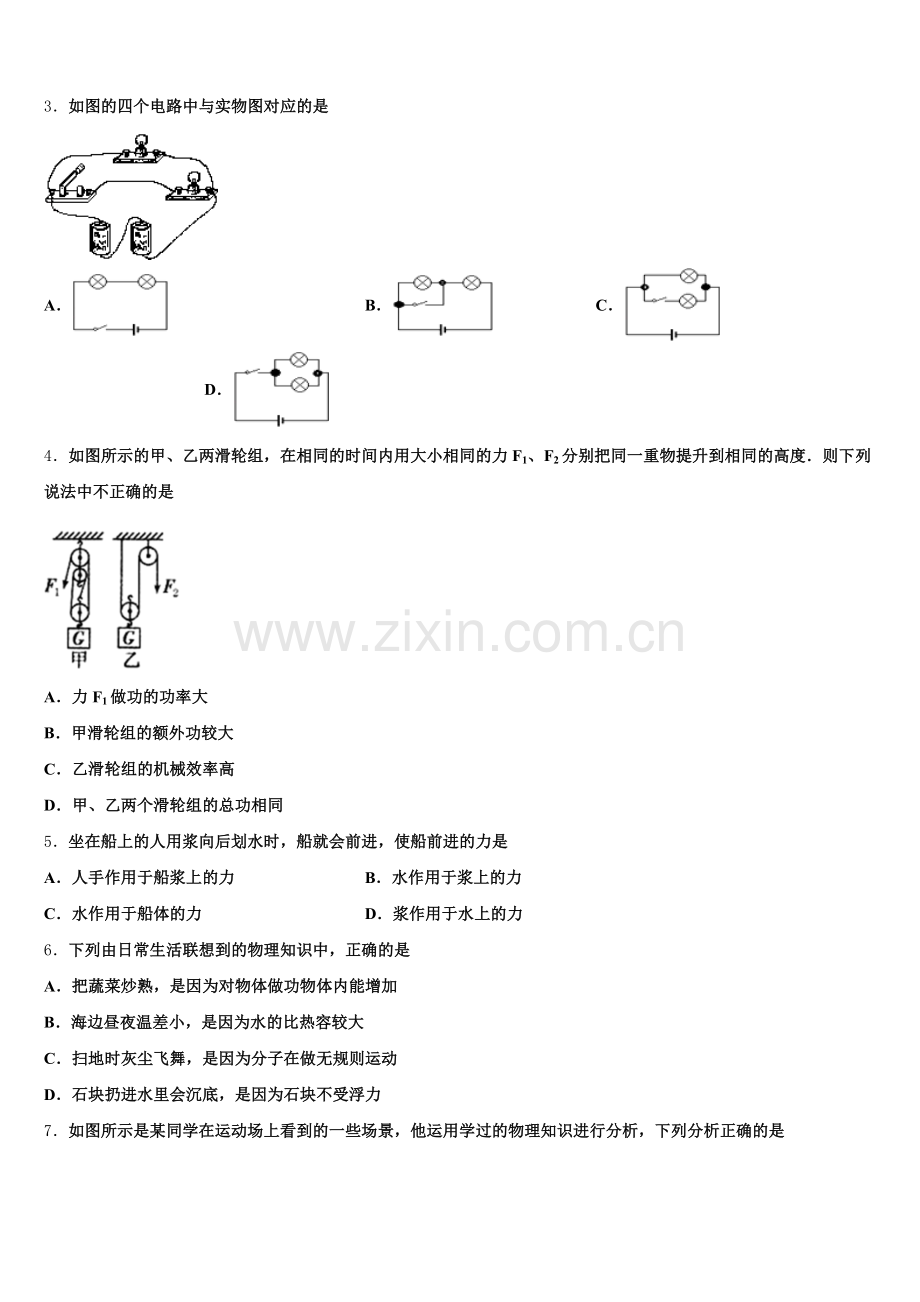

3．如图的四个电路中与实物图对应的是

A．                   B．                   C．                   D．
4．如图所示的甲、乙两滑轮组，在相同的时间内用大小相同的力F1、F2分别把同一重物提升到相同的高度．则下列说法中不正确的是

A．力F1做功的功率大
B．甲滑轮组的额外功较大
C．乙滑轮组的机械效率高
D．甲、乙两个滑轮组的总功相同
5．坐在船上的人用浆向后划水时，船就会前进，使船前进的力是
A．人手作用于船浆上的力 B．水作用于浆上的力
C．水作用于船体的力 D．浆作用于水上的力
6．下列由日常生活联想到的物理知识中，正确的是
A．把蔬菜炒熟，是因为对物体做功物体内能增加
B．海边昼夜温差小，是因为水的比热容较大
C．扫地时灰尘飞舞，是因为分子在做无规则运动
D．石块扔进水里会沉底，是因为石块不受浮力
7．如图所示是某同学在运动场上看到的一些场景，他运用学过的物理知识进行分析，下列分析正确的是

A．甲图中踢出去的足球在草地上滚动时慢慢停下来，是因为足球没有受到力的作用
B．乙图中百米冲线后运功员没有立即停下来，是因为受到惯性的作用
C．丙图中小明在做引体向上时，单杠的重力和他的重力对平衡力
D．丁图中小陆正在跳高，当他腾跃到最高点时，仅受到重力的作用
二、填空题（本大题7小题，共21分）
8．如图所示的弹簧测力计，是测量_____的工具，此时它的示数为____牛.在“探究物质质量与体积的关系”实验中，需要测量的物理最是________，实验中换多种物质重复实验的目的是_______。

9．如图1所示测物体的长度，刻度尺的读数是____cm；如图2中，弹簧测力计的读数是___N．

10．广场舞是中国大妈非常喜欢的一种运动，她们常常用音箱放大伴奏乐，如图所示．但巨大的声响让广场舞变成了让人头疼的“扰民舞”，这主要是因为它发出声音的_____大，影响附近居民休息和学习；巨大的声音是靠_____传播的．

11．如图甲所示的电路，R2为滑动变阻器，R1、R3均为定值电阻，电源两端电压保持不变．滑动变阻器R2的滑片由b端调至a端时，两电压表的示数随电流表的示数变化图像如图乙所示．求：滑片在a端时电路中的电流____；(2)R3的阻值____；(3)滑片在b端时R1的功率___．

12．在国家“光伏扶贫”项目中，小聪家安装了太阳能发电系统，白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为_____能；太阳能属于_____（选填“可再生”或“不可再生”）能源；中午时段，太阳能电池板的输出电压为500V、输出电流为20A，3h可以为电网提供电能_____kW•h。

13．在探究“阻力对物体运动的影响”实验中，每次均让小车从斜面顶端自由滑下，目的是让小车到达水平面的初速度______，小车在水平面上受到阻力越小，向前滑行的距离越______．如果运动的小车在水平面上不受阻力，它将做______运动．
14．小明每天上下学都要经过一个加油站， 当他靠近油站时就闻到一股“汽油味”，这是_____现象，它表明分子在不断地做________________;并且小明发现夏天这股“汽油味”比冬天时要浓烈些，说明了这一现象的快慢与__________有关．
三、作图题（共7分）
15．S是一点光源，MN是平面镜，请画出光源S发出的一条光线经平面镜反射经过P点的光路图．

16．如图所示的水杯，在一个最小外力作用下所处于静止状态，作出此最小力的示意图．

17．如图，是一名男生奔跑过程中左脚腾空，右脚着地的一瞬间．请画出此刻地面对他的支持力和摩擦力的示意图(A点是作用点)．

四、实验题（本大题共5小题，共20分）
18．如图是“探究浮力的大小与排开的水所受重力关系”的过程情景，请根据图示完成下面的填空。

（1）实验中的所用圆柱体的重力为_____N。
（2）在如图B中存在的错误是_____。
（3）纠正错误后，继续实验，在图C中圆柱受到的浮力F浮＝_____N。
（4）根据如图_____可以得出，圆柱体排开的水所受的重力为_____N。
（5）实验结果表明：浸在水中的物体受到的浮力_____物体排开水所受到的重力（选填“大于”、“小于”或“等于”）。
（6）纠正如图B中的错误后，圆柱体从刚接触水面到全部浸没水中，弹簧测力计的示数逐渐减小，水对杯底的压强_____（选填“逐渐增大”、“逐渐减小、“保持不变”）。
19．以下是小明“估测大气压值”的实践与思考．

（1）请按图示操作帮小明补全下列步骤．
A．把注射器的活塞推至注射器筒的底端，目的是_______．然后用橡皮帽封住注射器的小孔．
B．用细绳拴住注射器活塞的颈部，使绳的另一端与弹簧测力计的挂钩相连，然后水平向右慢慢地拉动注射器筒．当注射器中的活塞开始滑动时，记下弹簧测力计的示数F．此时活塞相对于地面是_______（选填“运动”或“静止”）的．
C．用刻度尺测出注射器_______长度，记为L，读出注射器的容积V．
D．最后计算出此时大气压的数值p =_______（用所测物理量符号表示）．
（2）问题与思考：
①步骤A中注射器顶端针头处有少量空气无法排尽，这将会使测量结果偏_______．请针对该问题提出改进的方法_______．
②步骤B中测量大气压力时，受力分析的对象是_______（选填“针筒”或“活塞”）．
20．学过天平使用的知识后，好奇的小明想用家中的一架旧天平称一个鸡蛋的质量．在调节横梁平衡时，先将游码移至零刻度线处，此时指针偏向分度盘右侧，则应将平衡螺母向_______调节．他发现无论怎样调节平衡螺母，指针总略偏向分度盘右侧 ，于是他在天平的左盘中放入几粒米后重新调节平衡并进行了测量，如图所示．则鸡蛋的质量_______61g（大于／等于／小于）．

21．小明和小红在探究“电压一定时，电流跟电阻的关系”时，设计的电路图如图甲所示．

（1）根据甲图所示的电路图用笔画线代替导线将乙图中的实物连接完整．
（__________）
（2）小明连接好电路，闭合开关，发现电流表无示数，移动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是___________（选填序号）．
①电流表坏了 ②变阻器短路 ③电阻处断路 ④电阻短路
（3）排除电路故障，闭合开关进行实验，多次改变R的阻值，调节变阻器的滑片，保持电压表示数不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______________A．
实验次数
1
2
3
4
5
电阻R/Ω
5
10
15
20
25
电流I/A
0.6
0.3
0.2
0.15

（4）分析表中数据，可以初步得到结论为：________________________________．
（5）（拓展）:实验结束后，老师提出只给一个电压表、一个已知阻值的电阻R0、待测电阻Rx、两个开关S和S1、电源和导线若干，要求他们测出电阻Rx的阻值．

请你将实验设计方案补充完整．
①______，用电压表测出待测电阻Rx两端的电压为Ux；
②______，用电压表测出电源的电压U；
表达式Rx＝___________________（用测量量和已知量表示）．
22．小明用如图所示装置做“比较不同物质的吸热能力”实验，在两个相同的烧瓶中分别装入质量、初温都相同的A、B两种液体，两烧瓶中的电阻丝相同。
实验中，使两烧瓶中的电阻丝相同的目的是_____。实验中，用_____间接反映液体吸收热量的多少；小田根据实验测得的数据分别描绘出了A、B两种液体的温度随加热时间变化的图象如图乙，分析图乙可知_____（填“A”或“B”）的吸热能力更强。若加热过程中无热量损失，已知A的比热容为4.2×103J/（kg℃），则B的比热容为_____J/（kg•℃）。若在图甲中甲、乙两瓶中是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与_____的关系。
五、计算题（本大题共2小题，共13分）
23．在3月27日世界无碳日中，某城市在晚间将总功率为2000kW的景观灯熄灭1h．如果这些电能由燃烧煤炭的火电站提供（如图所示），已知煤炭的热值为 3.7×107J/kg，煤炭提供的能量最终只有20%转化为电能．

（1）写出两个火力发电中的能量转化．
（2）该城市在无碳日中少消耗了多少煤炭？
（3）低碳生活中的“碳”指什么？它过多对环境有什么影响？
24．如图所示，电源两端电压U为6V并保持不变，电阻R1阻值为10Ω．闭合开关S后，电流表A的示数I为0.9A．

求：（1）电流表A1的示数I1；
（2）电阻R2的阻值；
（3）电路消耗的电功率P．
六、综合能力题（本大题共3小题，共18分）
25．我国自主研发的“蛟龙号”载人潜水器（如图甲）多次下潜到7000m海底，深海潜水器是用增加和抛弃压载铁的办法来改变所受重力来实现浮沉。（g＝10N/kg）
若“蛟龙号”到达7000m深的海底世界，海水对“蛟龙号”外壳的压强约为7×107Pa，则潜水器的一个面积为300cm2观测孔受到海水的压力约为多大______？正在水中匀速直线下潜的“蛟龙号”潜水器的总质量为22t，在水中抛弃8000N的重物后潜水器以同样的速度匀速直线上浮，潜水艇的外壳及体积不发生改变，所受海水的阻力不变，请你估算潜水器的体积约为多大________？（海水的密度近似取1.0×103kg/m3）。如图乙为某专业区内海水的密度σ（单位体积内含盐量）随海水垂直深度h变化的图线，海水密度的垂直分布主要是由盐度决定，其他因素的影响可忽略。装载着潜水器的轮船在作业区域，将潜水器用钢缆吊起浸没水中直至悬停在水中时，松开钢缆，潜水器刚好匀速下沉，则下沉过程中，潜水器速度最大位置为_____（选填“A”“B”“C”“D”），此位置潜水器受到的力是_____（选填“平衡力”“非平衡力”）。
26．如图所示是“多功能组合式太阳能房”中的太阳能积热墙．在墙上用胶粘一层黑炉渣，在外面安装双层玻璃．黑墙能吸收太阳的辐射热，与玻璃之间形成了空气加热系统，这个系统上下有两个管子与室内相通．

⑴ 屋里___（冷/热）空气下沉从下面的管子进入系统，____（冷/热）空气上升通过上面的管子回到屋内．
⑵ 墙外面双层玻璃的主要作用是______（隔热/屏蔽磁场/挡光）．
⑶ 在炎热的夏季，应______（关闭/开启）空气加热系统，请写出一种简易可行的关闭方法_________．
27．人造太阳是指像太阳一样通过核聚变，源源不断地产生巨大的能量。1017年7月4日晚中国科学院合肥物质科学研究院等离子物理研究所宣布，如图1，我国的全超导托卡马克核聚变实验装置（俗称“人造太阳”）在全球首次实现了稳定的101.1秒稳态长脉冲高约束模等离子体运行，创造了新的世界纪录，为人类开发利用核聚变清洁能源奠定了重要的技术基础。若人造太阳成为现实，某城市构想将来在高空设置一个人造太阳（近似认为是一个点，其能量以该点为中心向四周传播），在夜晚利用人造太阳为城市提供能量。在地面距人造太阳500m处一用户利用一面积为1m1的接收装置垂直获取能量，为家中某加热器供电，其内部简化电路如图1所示、其正常工作时的功率如表所示。

S1
断开
闭合
S1
闭合
闭合
功率
P1＝11W
P1＝44W
（1）求R1的阻值；
（1）在实际使用中，该用户接收装置获得能量并转化为电能，在使用高温档时给某材料加热，材料温度升高4℃加热时间为40s。[设电热丝发热全部被材料吸收，材料的质量m＝500g，材料的比热容c＝0.66×103J/（kg•℃），已知半径为r的球其表面积为4πr1．不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%]
①该加热器的实际功率为多大？
②该人造太阳的功率至少为多少？
（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近还是远离地球一些？
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、给自行车轴加润滑油使接触面更光滑一些，以减小摩擦力，不合题意；
B、自行车轮胎上的花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，符合题意；
C、轴承间安装钢柱是将滑动摩擦变成了滚动摩擦，从而减小了摩擦力，不合题意；
D、气垫船利用气体将船和水面分离，是使接触面脱离，减小船和水之间的摩擦力。不合题意。
2、D
【解析】
由图甲可知，电阻R1和滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
当滑片位于a端时，R2接入电路的电阻为0Ω，电路为R1的简单电路，此时电路中的电流最大，由图象可知，Ia=0.6A，电源电压U=IaR1=0.6A×R1 ①，
当滑动变阻器接入电路中的电阻最大时，电路中电阻最大，电流最小，根据串联分压可知电压表的示数最大，由图象可知，Ib=0.2A，Ub=4V，则滑动变阻器的最大阻值：R2==20Ω；
串联电路中总电压等于各分电压之和，所以电源电压：U=IbR1+Ub=0.2A×R1+4V②，
由电源的电压不变，可得：0.6A×R1=0.2A×R1+4V，解得：R1=10Ω，
电源电压：U=IaR1=0.6A×10Ω=6V，故A正确，不符合题意；
电路的最大总功率：P最大=UIa=6V×0.6A=3.6W，故B正确，不符合题意；
滑动变阻器消耗的电功率：P2=I2R2=，当R2=R1=10Ω时，P2有最大值，而滑动变阻器的最大阻值为20Ω，所以滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故C正确，不符合题意；
串联电路中总电阻等于各分电阻之和，滑片在中点时滑动变阻器接入电路中的电阻一半，电路中的电流I中==0.3A，由图象可知，对应于D点，故D错误，符合题意。
3、C
【解析】
根据电流流向法先判断出两个灯泡的连接方式，再看开关的位置后，即可得出哪个图是正确的。
【详解】
电流从电源的正极出发，分别流经两个灯泡，一路经过灯泡后直接回到负极；
另一条经过开关后、再经过另一个灯泡回到负极，所以两灯并联；
开关只控制其中的一个灯泡，对应的电路图是C。
A图两灯串联，不正确；
B图开关断开时，两灯串联，开关闭合将一个灯短路，不正确；
D图开关位于干路，不正确；
故选：C。
4、D
【解析】
（1）由图可知，甲滑轮组有三段绳子承担物重，乙滑轮组有两段绳子承担物重，已知分别把同一重物提升到相同的高度h，则s1=3h，s2=2h，
由于力F1、F2大小相同，设F1=F2=F，
根据W=Fs可得：W甲总=F1s1=F×3h=3Fh，W乙总=F2s2=F×2h=2Fh，
所以W甲总＞W乙总，故D错误；
由于在相同的时间内把同一重物提升到相同的高度，根据可得，P1＞P2，故A正确；
（2）已知用大小相同的力F1、F2分别把同一重物提升到相同的高度，根据W有用=Gh可知，W甲有用=W乙有用，
又由W额外=W总-W有用可知，W甲额＞W乙额，故B正确；
有用功相同，甲滑轮组的总功大，根据可知，，故C正确；
故答案为D．
点睛：已知甲、乙两滑轮组将同一重物提升相同的高度，根据W=Gh可比较有用功的大小．根据W额外=W总-W有用可比较额外功．根据可比较机械效率的大小．
5、B
【解析】
A．人手作用在桨上的力，它的反作用力应该是桨作用给人手的，这两个力都不是直接使船前进的力，不合题意；
B．水作用于桨上的力，推动了桨，进而推动了船，因此，这是使船前进的力，符合题意；
C．水并没有直接作用于船体，推动船体前进，而是将力作用在桨上，不合题意；
D．桨作用于水上的力方向是向后的，并不是使船前进的力，不合题意．
6、B
【解析】
A、把蔬菜炒熟，是通过热传递使得物体内能增加，故A错误；
B、因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度变化小，所以海边昼夜温差比内陆小，故B正确；
C、分子很小，通过肉眼不能直接看到的，而灰尘是由分子组成的，不是分子，故C错误；
D、石块扔进水里会沉底，是因为石块受到的浮力小于重力，故D错误；
7、D
【解析】
A. 力是改变物体运动状态的原因，运动的足球最终停下来是因为受到了草地给予足球摩擦阻力的缘故，故A错误；
B. 一切物体都具有惯性，惯性是物体本身固有的一种性质，不能用“受惯性作用”这样的词语表达，故B错误；
C. 人在单杠上静止时，单杠的重力和他的重力作用在不同的物体上，不是一对平衡力，故C错误；
D. 重力是由于地球的吸引而使物体受到的力，在地球附近的一切物体都受到重力的作用，当运动员腾跃到最高点时，瞬间速度为零，只受重力的作用，故D正确。

二、填空题（本大题7小题，共21分）
8、力 3.2 质量和体积 多次实验，得出普遍规律
【解析】
由图知道，图示弹簧测力计的最大刻度值是5N，即弹簧测力计的量程是0～5N，其分度值为0.2N，所以，指针所指示的刻度值是：3N+1×0.2N=3.2N；在探究物质质量与体积的关系实验中，需要多次测量出质量和体积，这样通过多次实验能能防止偶然性的发生，从而得出普遍规律。
9、2.802.4
【解析】
由图知：
刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm=1mm，即此刻度尺的分度值为1mm；
物体左侧与0刻度线对齐，右侧与2.8cm对齐，估读为2.80cm，所以物体的长度为L=2.80cm.
弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N.此时指针指在“2.4”处，所以弹簧测力计的读数为2.4N.
10、响度 纸盆
【解析】
巨大的噪声使得广场舞变成了让人头疼的“扰民舞”，主要是因为它发出声音的响度大；广场舞中发出的声音是通过纸盆的振动产生的.
响度的大小与发声体的振幅及距发声体的远近有关，振幅越大，越近，响度越大．声音是由物体的振动产生的，并通过介质进行传播．
11、0.3A 5Ω 0.15W
【解析】
R1、R2、R3串联，电压表V1测U2+U3，电压表V2测U3
（1）当滑片在a端时，R2＝0，电流达到最大值，由图像可知，此时I＝0.3A
（2）R3＝ ＝ ＝5Ω
（3）由图像得：U＝4.5V+0.1A——————（1）
U＝1.5V+0.3A·R1————————（2）
解（1）（2）R1＝15 U＝6V
滑片在b端时，I′＝0.1A,
R1的功率: P＝I′2R1＝（0.1A）2×15Ω＝0.15W
12、电可再生30
【解析】
在国家“光伏扶贫”项目中，小明家安装了太阳能发电系统，白天太阳能电池板发电，向电网提供电能，此过程中利用太阳能,转化成了电能；太阳能可以源源不断地从自然界得到，是可再生能源；太阳能电池板的输出电压为500V，输出电流为20A，3h可以为电网提供电能：P=UI=500V20A=10000W=10kW，W＝Pt＝10kW×3h＝30kW•h。
13、相同 越远 匀速直线
【解析】
为了让小车到达水平面的初速度相同，所以在探究“阻力对物体运动的影响”实验中，每次均让小车从斜面顶端自由滑下；
力是改变物体运动状态的原因，所以小车在水平面上受到阻力越小，向前滑行的距离越远；
如果运动的小车在水平面上不受阻力，它将不会停下来，做匀速直线运动．
14、扩散 无规则运动 温度
【解析】
经过加油站时，就能闻到汽油味，是分子不停地做无规则运动的结果，是扩散现象；因为分子在永不停息地做无规则运动，运动速度与温度有关，温度越高，分子热运动越剧烈，所以在夏天时，扩散现象更为严重，故夏天这股“汽油味”比冬天时要浓烈些．

三、作图题（共7分）
15、见解析所示
【解析】
根据平面镜成像的规律作图．
首先作出S点关于平面镜的对称点S’，即像点，连接S’P，交平面镜于O点，则OP为反射光线，连接SO为入射光线，如图：

16、见解析
【解析】
根据题意，水桶在一个最小外力作用下保持静止，在力臂最长的情况下力最小．
如图水桶与地面接触点为支点，则水桶的最上沿作用动力的作用点，并以此作用点到支点的连线作为动力臂，此时力臂最长，最省力．
故连接水桶的右下角与左上角，然后过左上角作出垂直于此连线的动力F，方向斜向右，如图：

点睛：作杠杆上的最小动力F，是常考的内容之一，方法是先确定力的作用点，以此作用点到支点的距离作为力臂，此时力臂最长，即力垂直于此连线时最省力．
17、
【解析】
过鞋底与地面的接触点沿水平向右画一条带箭头的线段，在箭头附近用符号Ff表示摩擦力；过鞋底与地面的接触点沿竖直向上画一条带箭头的线段，在箭头附近用符号FN，如下图所示：

四、实验题（本大题共5小题，共20分）
18、4 溢水杯未注满水 1 AD 1 等于 保持不变
【解析】
（1）由图B可知，弹簧测力计示数为4N，故实验中的所用圆柱体的重力为4N；
（2）圆柱体放入水中前，溢水杯中的水应该满的，否则溢出水的体积将小于物体排开水的体积，所以在情景图B中存在的错误是溢水杯未注满水，应改为在溢水杯中装满水；
（3）由图C可知，圆柱体浸没在水中时，弹簧测力计的示数F＝3N，则圆柱受到的浮力：F浮＝G﹣F＝4N﹣3N＝1N；
（4）由图D可知，小桶和水的总重力G总＝1.9N；由图A可知，空小桶的重力G桶＝0.9N，则圆柱体排开水所受的重力：G排＝G总﹣G桶＝1.9N﹣0.9N＝1N；
（5）由（3）（4）可知，浸在水中的物体受到的浮力等于物体排开水所受到的重力。
（6）纠正错误后，即溢水杯中的水应该满的，圆柱体从刚接触水面到全部浸没水中的过程，排开水的体积逐渐增大，浮力逐渐增大，根据F浮＝G﹣F知，弹簧测力计的拉力逐渐减小；溢水杯中的水是满的，圆柱体从刚接触水面到全部浸没水中的过程，溢水杯中水的深度不变，由p＝ρgh可知，水对溢水杯底的压强保持不变。
19、排尽筒内空气 静止 有刻度部分 FL/V 小 将注射器吸水后针口向上，缓慢推动活塞至顶端，将水排出 活塞
【解析】
（1）实验步骤：
A．把注射器的活塞推至注射器筒的底端，目的是：排尽空气，然后用橡皮帽封住注射器的小孔；
B．用细尼龙绳拴住注射器活塞的颈部，使绳的一端与弹簧测力计的挂钩相连，然后水平向右慢慢拉动注射器筒，当注射器中的活塞刚开始运动时，记下弹簧测力计的示数，即等于大气对活塞的压力F，此时活塞相对于地面是静止的；
C．用刻度尺测出注射器有刻度部分的长度，记为L，读出注射器的容积V，则活塞的面积 ；
D．此时大气压的数值： ；
（2）①步骤A中注射器顶端针头处有少量空气无法排尽，这会使弹簧测力计的示数偏小，由可知，使测量结果偏小；改进的方法是，先让注射器吸入少量水，缓慢推动活塞至顶端，将水排出；
②测量大气压强时，要对活塞进行受力分析，水平方向活塞受大气压力和弹簧测力计的拉力，当活塞静止时，二力平衡，利用二力平衡条件可以测出大气压力．
20、左 等于
【解析】
在调节横梁平衡时，先将游码移至零刻度线处，指针指向分度盘的中央，如果指针偏向分度盘右侧，说明右边重，则应将平衡螺母向左调节．
他在天平的左盘中放入几粒米后重新调节平衡了，并进行了测量，这样鸡蛋的质量等于砝码的质量加游码的质量：50g+10g+1g=61g．
21、 ③ 0.12 电压一定时，电流与电阻成反比 闭合开关S、断开S1 闭合开关S、S1
【解析】
（1）电压表和电阻并联，滑动变阻器一上一下连接，如图所示：

（2）①电流表坏了，电压表示数也会为零，故②错误；
②滑动变阻器短路，电流表示数不会为零，故②错误；
③电阻处接触不良，电流表的示数为零且电压表示数等于电源电压，故③正确；
④电阻短路，电流表示数不为零，且电压表示数为零，故④错误；
（3）图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；
（4）由表中实验数据可知，在电压一定的情况下，电流与电阻阻值的乘积是定值，即电流与电阻成反比，由此可得：在电压一定时，电流与电阻成反比；
（5）闭合开关S、断开S1，电压表测出待测电阻Rx两端的电压为Ux，
闭合开关S、S1，用电压表测出电源的电压U，
电路中的电流I=，
Rx＝．
22、使两种液体在相同的时间内吸收相同的热量 加热时间 A 2.1×103 电阻
【解析】
（1）实验选择相同规格的电阻丝的目的是使两种液体在相同的时间内吸收相同的热量；
（2）实验时两烧瓶中的电阻丝相同，在相等时间内液体吸收的热量相等，加热时间越长，液体吸收的热量越多，可以用加热时间长短表示吸收热量的多少。
（3）由图乙可知，相同质量的A、B液体，被加热相同的时间（吸收相同的热量），A液体升温慢，B液体升温快，说明A液体的吸热本领强；根据图乙可知，A、B都加热5min，A温度变化量为30℃﹣10℃＝20℃，B温度变化量为50℃﹣10℃＝40℃；由可得：,4.2×103J/（kg•℃）×20℃＝cB×40℃,cB＝2.1×103J/（kg•℃）。
（4）若在甲、乙两瓶中，电阻丝串联，通过的电流和时间相等，液体是质量相同的同种液体，电阻丝的阻值不同，则该装置可用来探究电流产生的热量与电阻的关系。

五、计算题（本大题共2小题，共13分）
23、（1）化学能转化为内能；内能转化为机械能．（2）973kg．（3）二氧化碳；过多排放会产生温室效应．
【解析】
（1）火力发电首先是燃料的化学能转化为燃气的内能，然后燃气的内能推动发电机发电，内能转化成机械能；
（2）总功率为2000kw的景观灯熄灭1h节约的电能是W＝Pt＝2000kw×1h＝2000kw•h＝2000×3.6×106J＝7.2×109J；
需要煤炭提供的能量Q燃放＝＝3.6×1010J；
则需要完全燃烧的煤炭的质量m＝＝973kg
（3）低碳生活中的“碳”指的是二氧化碳，过多会造成温室效应，全球变暖，海平面上升，气候异常．
24、（1）0.6A（2）20Ω（3）5.4W
【解析】
（1）由图可知，R1与R2并联，电流表A测干路电流，电流表A1测通过电阻R1的电流；
根据并联电路各支路两端的电压相等可知：U1＝U2＝U＝6V；
通过电阻R1的电流为：I1＝＝＝0.6A，即电流表A1的示数为0.6A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过电阻R2的电流：I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
根据I＝可得R2的阻值： R2＝＝＝20Ω；
（3）电路消耗的电功率：P＝UI＝6V×0.9A＝5.4W．

六、综合能力题（本大题共3小题，共18分）
25、2.1×106N 21.6 m3 C 平衡力
【解析】
（1）观察孔的面积S＝300cm2＝0.03m2，
由可得，海水对观测孔的压力约为：F＝pS＝7×107Pa×0.03m2＝2.1×106N。
（2）“蛟龙号”匀速下潜时，所受的阻力与浮力均不变，可得：
匀速下沉时：F浮+f＝G总；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
在水中抛弃8000N的重物后匀速上升时：F浮＝f+G总﹣G抛﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
由①②可得：；
则潜水器的体积：；
（3）由图乙可知：由于潜水器的重力不变，松开钢缆时，潜水器若在AB段，由于AB段随着深度的增加海水密度减小，则浮力减小，所以向下的合力变大，潜水器向下作加速度变大的加速运动；当在BC段，海水的密度增大，浮力增大，向下的合力减小，潜水器作加速度减小的加速运动，到C点时，由于C点和A点海水的密度相同，合力为0，潜水器的速度达到最大值。在CD段，浮力继续增大，合力的方向向上，潜水器作减速运动。
答：（1）观测孔受到海水的压力约为2.1×106N；（2）潜水器的体积约为21.6 m3；（3）C；平衡力。
26、冷 热 隔热 关闭 同时关闭进、出气管道
【解析】
⑴ 屋里冷空气密度大，所以是下沉的，从下面的管子进入系统，经过系统加热，空气膨胀，密度变小，所以热空气上升通过上面的管子回到屋内．
⑵ 墙外面双层玻璃的主要作用是隔热，而玻璃没有屏蔽磁场的作用，且玻璃透明也会挡光，相反要利用太阳能，透光才可以，双层玻璃隔热效果好，所以是为了隔热．
⑶ 在炎热的夏季，温度高，所以不需要空气加热系统，即应关闭空气加热系统，要关闭该系统，关闭进与出气的管道即可．
27、（1）1100Ω；（1）①33W；②3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
【解析】
（1）由图可知，S1、S1都闭合时，电路中只有电阻R1；
只有S1闭合，S1断开时，R1、R1串联，根据串联电阻大于其中任一电阻，
由可知，S1、S1都闭合时，功率较大，由表中数据可知，此时功率P1＝44W，
则；
只有S1闭合，S1断开时，R1、R1串联，由可得：,
R1＝R总﹣R1＝1100Ω﹣1100Ω＝1100Ω；
（1）①该用户接收装置获得能量并转化为电能，即W＝Pt＝Q，
即P实t＝cm△t，
，
②该人造太阳的功率至少为P，工作时间为t，则人造太阳的能量至少为Pt，其能量以该点为中心向四周传播，半径为r的球其表面积为4πr1，故每平方米获能的能量：，面积为S获得的能量为：…………….①
故1m1获得的能量：。
不计传播过程中能量损耗，该接收装置能量转换为电能的效率为15%，
η＝........................②
将①代入②有： ，,
该人造太阳的功率至少为：；
（3）由①式知，，
利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，r要小一些，即在安装人造太阳时应该适当的靠近地球一些靠近。
答：（1）R1的阻值为1100Ω；（1）①该加热器的实际功率为33W；②该人造太阳的功率至少为3.454×108W；（3）利用相同面积的接收装置，为了能从人造太阳中获得更多的能量，在安装人造太阳时应该适当的靠近地球一些。
