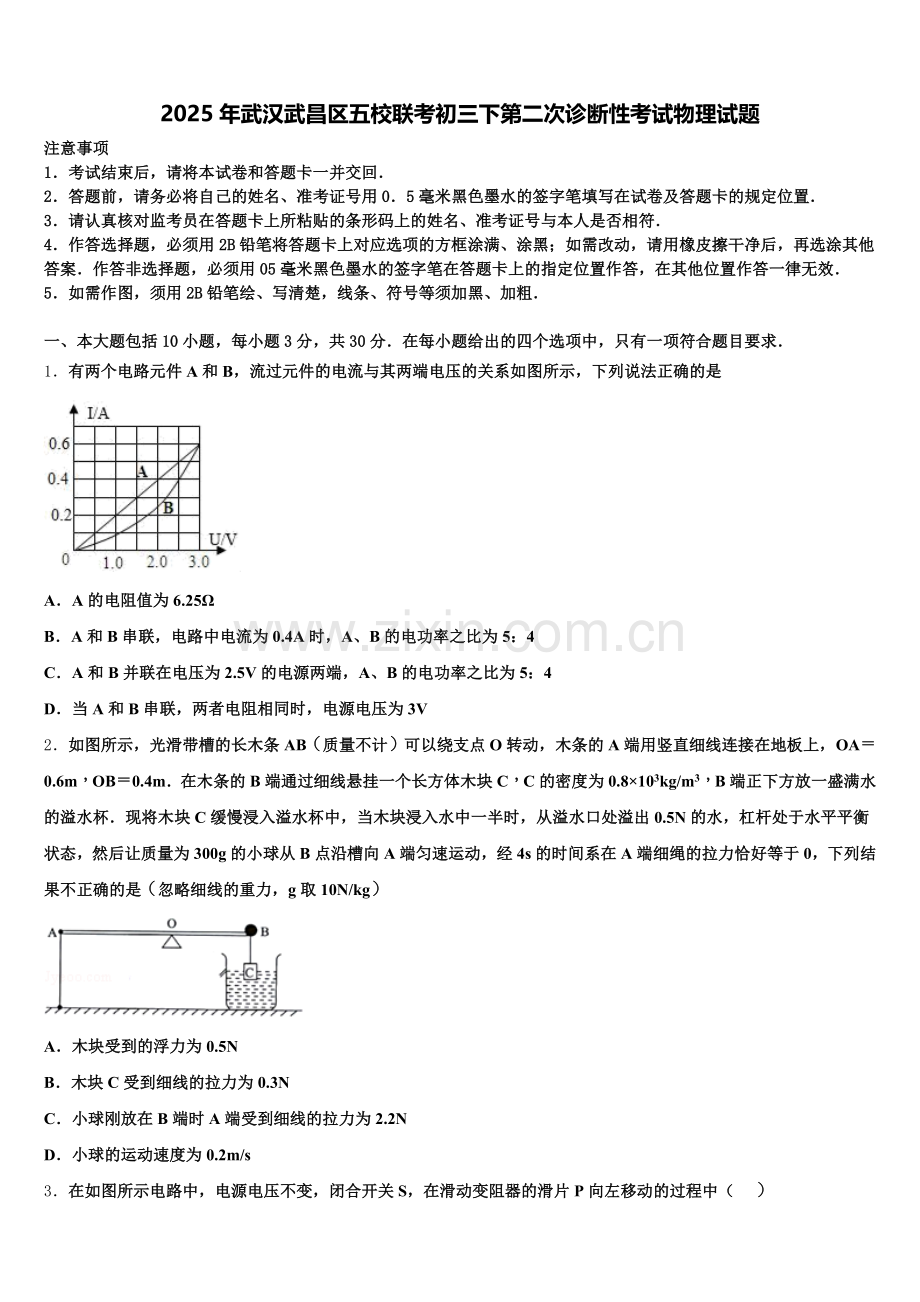

2025年武汉武昌区五校联考初三下第二次诊断性考试物理试题
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是

A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A、B的电功率之比为5：4
C．A和B并联在电压为2.5V的电源两端，A、B的电功率之比为5：4
D．当A和B串联，两者电阻相同时，电源电压为3V
2．如图所示，光滑带槽的长木条AB（质量不计）可以绕支点O转动，木条的A端用竖直细线连接在地板上，OA＝0.6m，OB＝0.4m．在木条的B端通过细线悬挂一个长方体木块C，C的密度为0.8×103kg/m3，B端正下方放一盛满水的溢水杯．现将木块C缓慢浸入溢水杯中，当木块浸入水中一半时，从溢水口处溢出0.5N的水，杠杆处于水平平衡状态，然后让质量为300g的小球从B点沿槽向A端匀速运动，经4s的时间系在A端细绳的拉力恰好等于0，下列结果不正确的是（忽略细线的重力，g取10N/kg）

A．木块受到的浮力为0.5N
B．木块C受到细线的拉力为0.3N
C．小球刚放在B端时A端受到细线的拉力为2.2N
D．小球的运动速度为0.2m/s
3．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（ ）

A．电流表的示数变小，电压表的示数变大 B．电流表的示数变大，电压表的示数不变
C．电流表的示数变小，电压表的示数变小 D．电流表的示数变小，电压表的示数不变
4．如图所示是小明探究水沸腾时的装置以及实验中不同时刻气泡的情形，下列有关分析正确的是（ ）

A．他可以选用量程为﹣80﹣60℃的酒精温度计
B．图甲是水沸腾前的现象
C．沸腾时，烧杯中不停地冒出“白气”，这些“白气”是水蒸气
D．小明撤去酒精灯后发现水继续沸腾了一段时间，所以水的沸腾有时候不需要吸收热量
5．如图甲所示是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图乙所示，则由此可知（　　）

A．当滑动变阻器的滑片P从a端移至b端滑动时，电压表和电流表的示数都变小
B．该电路的电源电压为3V
C．该电路最小电功率为1.8W
D．R的阻值变化范围是0～5Ω
6．如图所示，实验室里的音叉有不同的规格。音叉上标注的字母“C”表示音叉每秒振动的次数，由此可判断

A．音叉甲发出声音的响度最大
B．音叉甲发出声音的响度最小
C．音叉甲发出声音的音调最高
D．音叉甲发出声音的音调最低
7．下列有关声音的说法正确的是
A．声音在15℃的真空和空气中的传播速度都为340m/s
B．考场附近禁止鸣笛是为了阻断噪声传播
C．“暮鼓晨钟”里的钟声和鼓声是人们依据振动频率来分辨的
D．震耳的鼓声是由鼓面振动产生的
8．第二届全国青年运动会于2019年在山西省举办，届时将会有精彩纷呈的比赛呈现在观众面前。下列有关运动项目的说法正确的是
A．竖直上抛的排球离开手之后，动能逐渐变大
B．运动员骑自行车匀速转弯时，自行车的运动状态不变
C．跳远时，脚要用力向后蹬地，是利用物体间力的作用是相互的
D．人双手握住单杠静止时，人对杠的拉力和杠对人的拉力是一对平衡力
9．小明同学在“探究串联电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。测量得出Uab=0；Ubc=0；Ucd=6V；如果电路只有一处故障，则故障可能为

A．L1断路
B．L1短路
C．L2断路
D．L2短路
10．如图，水母身体外形像一把透明伞．水母身体内有一种特别的腺，腺能产生一氧化碳改变自身体积，从而能在水中上浮与下沉．下列判断正确的是

A．水母漂浮时，所受浮力大于自身重力
B．水母悬浮时，若体积变大时则会上浮
C．水母在下沉过程中受到水的压强不变
D．水母漂浮时比沉在水底时排开水的重力小
二、填空题（本大题包括7小题，每小题2分，共14分）
11．公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的_____特性．当你漫步在公园中，可以闻到阵阵的花香，说明_____．
12．现有4个质量均匀分布的正方体，每个正方体的边长为L、2L、3L、4L．将边长为4L的正方体放在水平地面上，然后将边长为3L的正方体放在边长为4L的正方体上表面的中央，再将边长为2L的正方体放在边长为3L的正方体上表面的中央。再将边长为L的正方体放在边长为2L的正方体上表面的中央。若在任意接触面上的压强均相等，且最上面边长为L的正方体的密度为ρ，则这4个正方体中密度最小的正方体的密度等于_____ρ。
13．如图是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当你将“魔罐”在水平地面上滚出后，它能自动滚回来的原因是___能转化为__能．

14．小明家记录了4月初电能表示数为度，5月初示数如图所示，则小明家4月初到5月初消耗的电能是_________kW·h。若单独将一盏灯接入电路工作25h，电能表表盘转过3000转，这盏灯的电功率是_______W。

15．2019 年 3 月 30 日 18 时许,四川省凉山州木里县发生森林火灾,着火点在海拔3800 余米左右,地形复杂、通讯不便,火灾发生后相关部门投入 689 人实施灭火作业,31 日下午,30 名扑火人员在转场途中,突遇山火爆燃全部遇难牺牲,针对于类似森林火灾,重庆某航空工业公司近日最新研发出一款消防无人机。它一次能负载 30 公斤的重物从基地升高并自主飞行到指定位置, 并投下救火物资,帮助消防员救火,它有四个“爪子”,也就是四个轴,每个轴上都有一个电机和螺旋桨,使无人机能够稳定地悬停在空中进行作业,无人机靠锂电池维持飞行,充满一组锂电池可供飞机工作半小时左右,不过,它能不停地更换电池继续工作,请找出一个与以上情景有关 的物理信息,并指出对应的物理知识,不得与示例重复. 示例：物理信息：无人机靠锂电池维持飞行
物理知识：电能转化为机械能

作答：物理信息：________________________________
物理知识：____________________________________________
16．如图，物体的直径为_____m。

17．我们通过电视观看世界杯足球赛，电视信号是通过_____过来的；比赛时，被踢出去的足球由于_____继续向前运动
三、作图、实验与探究题（本大题包括5小题，共34分）
18．如图所示，根据磁感线方向标出通电螺线管中的电流方向和小磁针的N极。
（_____）

19．在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向．
（_____）

20．小明用相同的酒精灯分别给水和煤油加热（如图甲），以探究水和煤油的吸热能力，
本实验需要用到天平这一测量工具，目的是________________________________。加热10min，水吸收的热量____________（填“大于”、“小于”或“等于”）煤油吸收的热量。根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象（如图乙），由图象可知，水的沸点是______℃，煤油的比热容是_________J/（kg•℃）。[若本次实验共消耗酒精20g，则这些酒精完全燃烧发出的热量是________=3.0。
21．如图所示，这是一个著名物理学家发现一个伟大定律的实验装置！仔细观察后回答：

（1）如图，装置中的两个配重重力不等，释放后大配重下降，小配重上升；通过反复对调左右两个配重，会使动叶轮不停地转动，从而导致热量计中水的温度_____（填变化情况），原因是_____，实现的能量转化是：_____．
（2）科学家某次实验测得数据如下：小配重重力G小=100N．大配重重力G大=520N，每升降一次配重各自移动的距离h=1m，热量计中水的质量m=500g，升降次数与水温变化的关系如下表所示：
升降次数
1
2
3
4
5
6
温度变化/℃
0.2
0.39
0.59
0.78
0.98
1.18
通过分析数据（只需分析一次实验），叶轮对水做功_____J，水吸收热量_____J，科学家得出了结论：在上述现象中能量是_____的！
本实验误差主要来源于克服摩擦做功消耗一部分能量．这个著名物理学家叫焦耳！这个伟大的定律叫能量守恒！刚才你所经历的正是这个伟大工作的一个缩影．由此可以看出实验结论是建立在大量的实验的基础上．
22．小华利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率．

（1）请用笔画线代替导线，将图甲中的电路连接完整．
（_________）
（2）闭合开关前，滑动变阻器的滑片应移至_________(选填“A”或“B”)端．
（3）闭合开关时，发现小灯泡不亮，电流表无示数，电压表有示数，且接近电源电压，产生此故障的原因可能是______________．
（4）排除故障后，调节滑动变阻器的滑片使电压表的示数为2.5V，此时电流表的示数如图乙所示，记录的电流值为__________A；则小灯泡正常发光时的额定功率为__________W．
（5）爱动手动脑的小文只用两只电压表，添加一个定值电阻R0，利用图丙所示的电路，也巧妙地测出了小灯泡正常发光时的额定功率，其主要操作步骤如下：
①闭合开关S，调节滑动变阻器到合适位置，使电压表V1的示数为_________V；
②读出电压表V2的示数为U0，则小灯泡的额定功率为P额=__________W
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．如图甲所示轿车的质量是1.26t，四个轮胎与地面的接触面积是0.12m2，该轿车在平直的公路上匀速行驶1h消耗汽油8L，已知汽油完全燃烧放出的热量有30%转化为机械能，（汽油的热值4.6×107J/kg，汽油的密度0.7×103kg/m3，g取10N/kg）求：

（1）1h轿车发动机所做的功。
（2）该轿车静止时对水平路面的压强。
（3）若轿车在水平路面上匀速行驶时所受的阻力f与速度v的关系如图乙所示，则该轿车以90km/h的速度匀速行驶时的功率多大。
24．如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响．求：
灯泡L1正常工作时的电流；灯泡L2的电阻；电源电压；此电路工作2分钟消耗的电能．
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、C
【解析】
A．由图象可知，当通过A的电流IA＝0.4A时，A两端的电压UA＝2.0V，由I＝可得，A的电阻值：
RA＝＝5Ω，
故A错误；
B．A和B串联，电路中电流为0.4A时，因串联电路中各处的电流相等，所以，通过两元件的电流IA＝IB＝0.4A，由图象可知，两元件两端的电压UA＝2.0V，UB＝2.5V，由P＝UI可得，A、B的电功率之比：
，
故B错误；
C．A和B并联在电压为2.5V的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压UA′＝UB′＝2.5V，由图象可知，通过两元件的电流IA′＝0.5A，IB′＝0.4A，则A、B的电功率之比：
，
故C正确；
D．当A和B串联，两者电阻相同时，它们两端的电压和通过的电流相等，由图象可知，电路中的电流为0.6A，两元件两端的电压均为3V时符合，因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝UA″+UB″＝3V+3V＝6V，
故D错误．
2、D
【解析】
（1）溢水杯内裝满水，当物体放入后，根据阿基米德原理即可求出物体受到的浮力；
（2）根据F浮=ρ水V排g求排开水的体积；此时木块浸入体积为木块体积的一半，可求木块的体积，又知道木块的密度，利用密度公式和重力公式求木块重；根据FB=G﹣F浮求杠杆B端受到的拉力FB；
（3）根据杠杆平衡条件得出关系式FA×OA=FB×OB求出小球刚放在B端时A端受到细线的拉力；
（4）知道小球的质量可求重力，设小球的运动速度为v，则小球滚动的距离s=vt，可求当A端的拉力为0时，小球到O点距离（s﹣OB=vt﹣OB=v×4s﹣0.4m），再根据杠杆平衡条件得出G球×s′=FB×OB，据此求小球运动速度．
【详解】
A、溢水杯内盛满水，当物体放入后，物体受到的浮力：F浮=G排=0.5N，故A正确；
B、根据F浮=ρ液gV排可得排开水的体积：V排==5×10﹣5m3；因为一半浸入水中，所以物体的体积：V物=2V排=2×5×10﹣5m3=1×10﹣4m3；由G=mg和可得，物体的重力：G=mg=ρ物-V物g=0.8×103kg/m3×1×10﹣4m3×10N/kg=0.8N，则B端木块C所受的拉力：FB=G﹣F浮=0.8N﹣0.5N=0.3N，故B正确；
C、小球的质量为：m球=300g=0.3kg，小球的重：G球=m球g=0.3kg×10N/kg=3N，小球刚放在B端时，B端受到的力为3N+0.3N=3.3N，根据杠杆平衡条件得出关系式：FA×OA=FB×OB，则A端受到细线的拉力：，故C正确．
D、设小球的运动速度为v，则小球滚动的距离s=vt，当A端的拉力为0时，杠杆再次平衡，此时小球到O点距离：s′=s﹣OB=vt﹣OB=v×4s﹣0.4m，根据杠杆平衡条件可知：G球×s′=FB×OB，即：3N×（v×4s﹣0.4m）=0.3N×0.4m，解得：v=0.11m/s．故D错误．
故选D．
3、D
【解析】
由电路图可知，定值电阻与滑动变阻器并联，电流表测滑动变阻器支路的电流，电压表测电源的电压；电源电压不变，滑片移动时，电压表的示数不变，当滑动变阻器的滑片P向左移动时，接入电路中的电阻变大，因并联电路中各支路两端的电压相等，且均等于电源的电压，所以由I可知，该支路的电流变小，即电流表的示数变小．故D正确．
4、B
【解析】
A．标准大气压下水的沸点是100℃，而酒精温度计的量程为-80℃～60℃，故A错误；
B．由图知道，甲气泡在上升过程中，体积逐渐减小，所以应是沸腾前的情况，故B正确；
C．烧杯中不停地冒出“白气”是水蒸气液化成的小水滴，故C错误；
D．水沸腾的条件是，达到沸点并继续吸热，故D错误，故选B．
5、B
【解析】
由电路图可知,定值电阻R1与滑动变阻器R串联,电压表测R1两端的电压，电流表测电路中的电流．(1)当滑动变阻器的滑片P从a端移至b端滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大，由U＝IR可知,R1两端的电压变大，即电压表的示数变大，故A错误；(2)当滑片位于b端时,电路为R1的简单电路，电压表测电源的电压，电流表的示数最大，由图象可知，电压表的最大示数为3V，即电源的电压U＝3V，故B正确；(3)当滑片位于a端时，接入电路中的电阻最大，电流表的示数最小，电路的电功率最小，由图象可知,电压表的示数U1＝0.5V，电流表的示数I＝0.1A，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压：UR＝U−U1＝3V−0.5V＝2.5V，滑动变阻器的最大阻值：R＝＝25Ω，则R的阻值变化范围是0∼25Ω，故D错误；该电路最小电功率：P＝UI＝3V×0.1A＝0.3W，故C错误．故选B.
点睛：由电路图可知，定值电阻R1与滑动变阻器R串联，电压表测R1两端的电压，电流表测电路中的电流．（1）根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化；（2）当滑片位于b端时，电路为R1的简单电路，电压表测电源的电压，电流表的示数最大，根据图象读出电压表的示数即为电源的电压；（3）当滑片位于a端时，接入电路中的电阻最大，电流表的示数最小，电路的电功率最小，根据串联电路的电压特点求出R两端的电压，根据欧姆定律求出滑动变阻器的最大阻值，进一步得出变阻器的变化范围，根据P＝UI求出该电路最小电功率．
6、D
【解析】
频率是每秒钟振动的次数，音调由发声体的振动频率决定，频率越高，音调越高，由图可知甲音叉每秒振动的次数最少，频率最低，音调最低，响度与振幅有关，不能判断响度的大小关系，故D正确，ABC错误。
7、D
【解析】
A.声音在空气中传播的速度与温度有关，声音在15的空气中传播速度约为340m/s，故A说法正确，真空不能传声，符合题意；
B项，考场附近禁止鸣笛是为了在声源处减弱噪声，故B项错误。
C项，不同的乐器的音色不同，“暮鼓晨钟”里的钟声和鼓声是人们依据音色进行分辨的，故C说法错误，故C项错误。
D项，一切声音都是由于发声体的振动产生，鼓声是由鼓面的振动产生，故D项正确。
故选D。
8、C
【解析】
A、竖直向上抛出的排球，离开手后会继续向上运动的过程中排球的质量不变，排球的速度在不断的减小，动能减小，故A错误；
B、当自行车匀速转弯时，自行车的运动方向发生变化，其运动状态发生变化，故B错误；
C、立定跳远时，脚要用力向后蹬地，利用物体间力的作用是相互的，故C正确；
D、人双手握住单杠静止时，人对杠的拉力与杠对人的拉力是一对作用力和反作用力，故D错误。
9、C
【解析】
如果电路只有一处故障，分别分析如下：
A. 若L1断路，电压表并联在bc两点间时，应该有示数，故A错误；
B. 若L1短路，则L2应该会发光，故B错误；
C. 若L2断路，电压表并联在cd两点间时，电压表两端到电源两极是通的，所以电压表有示数，电压表连接在ab、bc两点间时，因为L2断路，电压表无示数，即电路故障为L2断路，故C正确；
D. 若L2短路，则则L1应该会发光，故D错误；
故选C。
重点是根据欧姆定律判断电路故障，要理解电压表与断路的灯泡并联时，电压表实际串联在电路中，由于电压表的电阻很大，所以另一灯不会亮，但电压表有示数且接近电源电压。
10、B
【解析】
A、根据物体漂浮条件可知，水母漂浮时，所受浮力等于自身重力，故A错误；
B、水母悬浮时，浮力等于其重力；若体积变大时，其排开水的体积变大，根据F浮＝ρgV排知，浮力变大，浮力大于重力，则水母会上浮，故B正确；
C、水母在下沉过程中，深度增大，根据p＝ρgh知，受到水的压强变大，故C错误；
D、水母漂浮时，浮力等于其重力，水母沉在水底时，浮力小于其重力，所以水母漂浮时受到的浮力大于其沉在水底时受到的浮力，由F浮＝G排可知，水母漂浮时比沉在水底时排开水的重力大，故D错误．

二、填空题（本大题包括7小题，每小题2分，共14分）
11、比热容，做无规则运动
【解析】
试题分析：因为水的比热容较大，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少，减弱了周围地区的“热岛效应”；闻到阵阵花香，说明花的分子在不停地做无规则运动
考点：水的比热容的特点及应用；分子的运动
12、
【解析】
设边长为L、2L、3L、4L的正方体密度分别为ρ1、ρ2、ρ3、ρ4，且ρ1＝ρ，设边长为L、2L、3L、4L的正方体的重力分别为G1、G2、G3、G4，则边长为L、2L、3L、4L的正方体底面积分别为L2、4L2、9L2、16L2，边长为L、2L、3L、4L的正方体体积分别为L3、8L3、27L3、64L3，由题知，在任意接触面上的压强均相等，
所以 ① ② ③
把S1＝L2、S2＝4L2带入①，解得G2＝3G1 ④
把S1＝L2、S3＝9L2和④带入②，解得G3＝5G1⑤
把S1＝L2、S4＝16L2和④⑤带入③，解得G4＝7G1⑥
根据G＝mg=ρVg，把四个正方体的体积和密度分别带入④⑤⑥，
由④得ρ2g×8L3＝3ρgL3 ，解得，
由⑤得ρ3g×27L3＝5ρgL3 ，解得 ，
由⑥得ρ4g×64L3＝7ρgL3，解得 ，
由此可以判断边长为4L的正方体密度最小为 。
13、弹性势 动
【解析】
当“魔罐”向前滚动时，由于钩码的作用使得橡皮筋缠在了一起，橡皮筋的弹性势能增大，当“魔罐”速度变为0时，橡皮筋的弹性势能达到最大，由于橡皮筋要恢复原状，所以钩码又会反向转动，让“魔罐”又重新向回滚动，在回来的过程中，弹性势能减小，“魔罐”的动能增大，所以是弹性势能转化为动能．
14、100 48
【解析】
由图可知电能表的示数为1536.2 kW•h，4月初至5月初消耗的电能是W=1536.2 kW•h -1436.2 kW•h =100kW•h，电能表的转盘转3000转消耗的电能为：，这盏灯的电功率：P=0.048kW=48W。
15、负载 30 公斤的重物从基地升高 克服重力做功
【解析】
“负载 30 公斤的重物从基地升高”为克服重物重力做功；“每个轴上都有一个电机和螺旋桨”电机原理为通电导体在磁场中受力，或电机将电能转化为机械能；“无人机能够稳定地悬停在空中进行作业”悬停时无人机受平衡力。合理均可。
16、0.0110
【解析】
图中刻度尺的分度值为1mm，测量时起始端没从0开始，把2.00cm处当作“0”刻度，读出末端刻度值，减去2.00cm即为物体长度，即物体长度＝3.10cm﹣2.00cm＝1.10cm＝0.0110m。
17、：电磁波 惯性
【解析】
电视台是通过卫星来实现全球同步直播的，卫星是通过电磁波来传递信息的，故电视信号是通过电磁波传递过来的；足球离开脚后，不再受踢力的作用，是靠惯性向前运动。

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
根据磁感线的方向可以判断螺线管的右端为S极，左端为N极，根据小磁针静止时N极受力方向即为磁场的方向可知，小磁针的左端为N极；根据安培定则，大拇指指向N极，其余四指弯向电流的方向，可知电流方向从右端流入，左端流出，如图：

答案：见详解。
19、
【解析】
试题分析：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．
磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的．
根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的右端为S极．

20、取相同质量的水和煤油 等于 98 2.1×103 6×105
【解析】
(1)[1]探究水和煤油的吸热能力，应选取质量相同的两种物质，所以使用天平目的是：取相同质量的水和煤油；
(2)[2]用相同的酒精灯分别给水和煤油加热，加热10min，水吸收的热量等于煤油吸收的热量；
(3)[3]由图象可知，水的温度达到98，继续吸热，温度保持不变，所以水的沸点是98℃;
[4]当两种液体温度都升高到98℃时，煤油用时10min，水用时20min．即Q水=2Q煤油，
因为
Q水=c水m（t -t0），
Q煤油=c煤油m（t -t0），
所以
c水m（t -t0）=2c煤油m（t -t0），
4.2×103J/（kg•℃）m（98℃-68℃）=2c煤油m（98℃-68℃），
解得：
c煤油=2.1×103J/（kg•℃）
(4)[5]酒精完全燃烧放出的热量
Q放=qm=3.0×107J/kg×0.02kg=6×105J
21、升高 对水做功，水的内能增加 机械能转化为内能 420 420 守恒
【解析】
（1）通过反复对调左右两个配重，会使动叶轮不停地转动，从而导致热量计中水的温度升高；这是因为对水做功，水的内能增加；能量的转化为机械能转化为内能。
（2）小配重重力G小=100N，大配重重力G大=520N，合力为420N，每升降一次配重各自移动的距离h=1m，即绳子一端移动的距离是1m，叶轮对水做的功（消耗的机械能）：W=G•h=420N×1m=420J；由表格知，升降一次水温升高0.2℃，水吸收的热量（增加的内能）：Q吸=cm△t=4.2×103J/（kg•℃）×0.5kg×0.2℃=420J；所以，W=Q吸，即可得出了结论：在上述现象中能量是守恒的。
22、 B 小灯泡断路 0.24 0.6 2.5 2.5V×
【解析】
（1）滑动变阻器要采取“一上一下”的接法；由图乙可知电流表的量程为0～0.6A，电流表串联在电路中，如图所示：

（2）为保护电路，在闭合开关前，滑片应移至最大阻值处，由于滑动变阻器下面接线柱接的是A接线柱，所以滑动变阻器的滑片应移到B端；
（3）电流表无示数，说明电路中无电流，是断路；电压表有示数，且接近电源电压，可以判断是小灯泡断路；
（4）由图乙可知，电流表的量程是0-0.6A，分度值是0.02A，电流表的示数为0.24A，小灯泡正常发光时的功率：P=UI=2.5V×0.24A=0.6W；
（5）利用如图所示电路，把电阻R0与小灯泡串联，调节滑动变阻器，当电压表V1的示数为2.5V时，再读出电压表V2的示数为U0时，则电路中的电流I额=，利用串联电路中电流处处相等，即可以求出小灯泡的额定功率P额=U额I额=2.5V×．

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）7.728×107 J（2）1.05×105Pa（3）6.25×104W
【解析】
(1)消耗汽油的体积：V=8L=0.008m3，
消耗汽油的质量：m′=ρV=0.7×103kg/m3×0.008m3=5.6kg，
汽油完全燃烧放出的热量：Q放=mq=5.6kg×4.6×107J/kg=2.576×108J，
这段时间内该发动机所做的功：W=ηQ放=30%×2.576×108J=7.728×107J，
(2)该轿车静止时，对水平路面的压力：F压=G=mg=1.26×103kg×10N/kg=1.26×104N，
对路面的压强： ；
(3)汽车行驶的速度：v=90km/h=25m/s，由图象可知，汽车受到的阻力f=2500N，因汽车匀速行驶时受到的阻力和牵引力是一对平衡力，大小相等，所以，牵引力F=f=2500N，
汽车的功率：P=Fv=2500N×25m/s=6.25×104W.
答：(1) 这段时间内该发动机所做的功为7.728×107J；
(2) 该轿车静止在水平路面上时，对路面的压强为1.05×105Pa；
(3)该车以90km/h的速度匀速行驶时汽车的功率为6.25×104W。
24、0.5A 6Ω 6V 360J
【解析】
（1）灯泡L1正常工作时的电流：，
灯泡L2正常工作时的电流：
灯泡L2的电阻：
（2）两灯串联时，电流相等，要让一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，电流应取L1正常工作时的电流：0.5A，则其两端的电压为6V，
L2两端的电压为：
故电源电压为：
（3）此电路工作1分钟消耗的电能：

答案： (1).0.5A （2） 6Ω (3). 9V (4).270J
点睛：重点是欧姆定律及电功、电功率的相关计算，注意两灯串联时，电路电流处处相等，所以电流只能取额定电流较小灯的电流．
