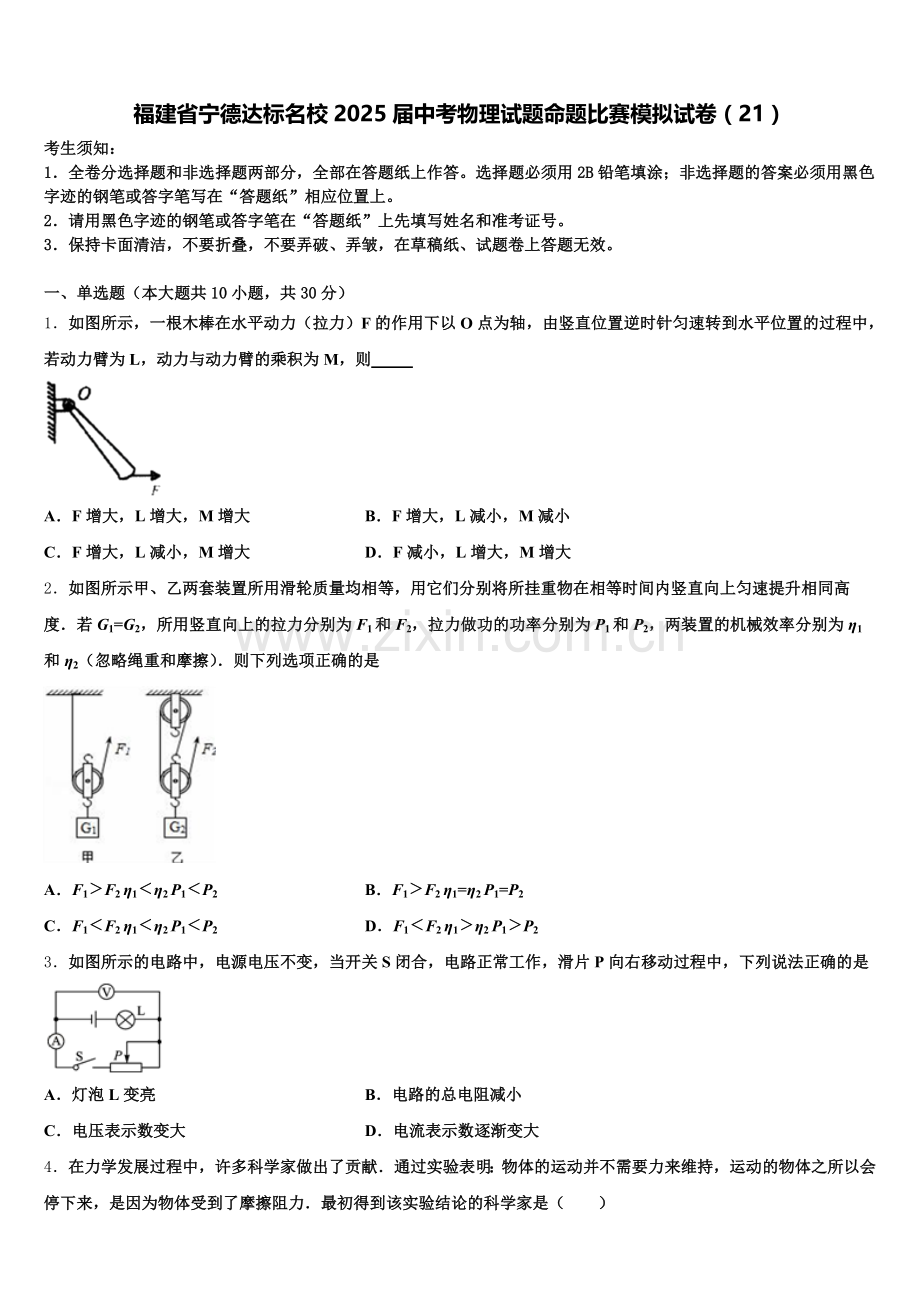

福建省宁德达标名校2025届中考物理试题命题比赛模拟试卷（21）
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。

一、单选题（本大题共10小题，共30分）
1．如图所示，一根木棒在水平动力（拉力）F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为M，则

A．F增大，L增大，M增大 B．F增大，L减小，M减小
C．F增大，L减小，M增大 D．F减小，L增大，M增大
2．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1=G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦）．则下列选项正确的是

A．F1＞F2 η1＜η2 P1＜P2 B．F1＞F2 η1=η2 P1=P2
C．F1＜F2 η1＜η2 P1＜P2 D．F1＜F2 η1＞η2 P1＞P2
3．如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是

A．灯泡L变亮 B．电路的总电阻减小
C．电压表示数变大 D．电流表示数逐渐变大
4．在力学发展过程中，许多科学家做出了贡献．通过实验表明：物体的运动并不需要力来维持，运动的物体之所以会停下来，是因为物体受到了摩擦阻力．最初得到该实验结论的科学家是（　　）
A．亚里士多德 B．伽利略 C．牛顿 D．阿基米德

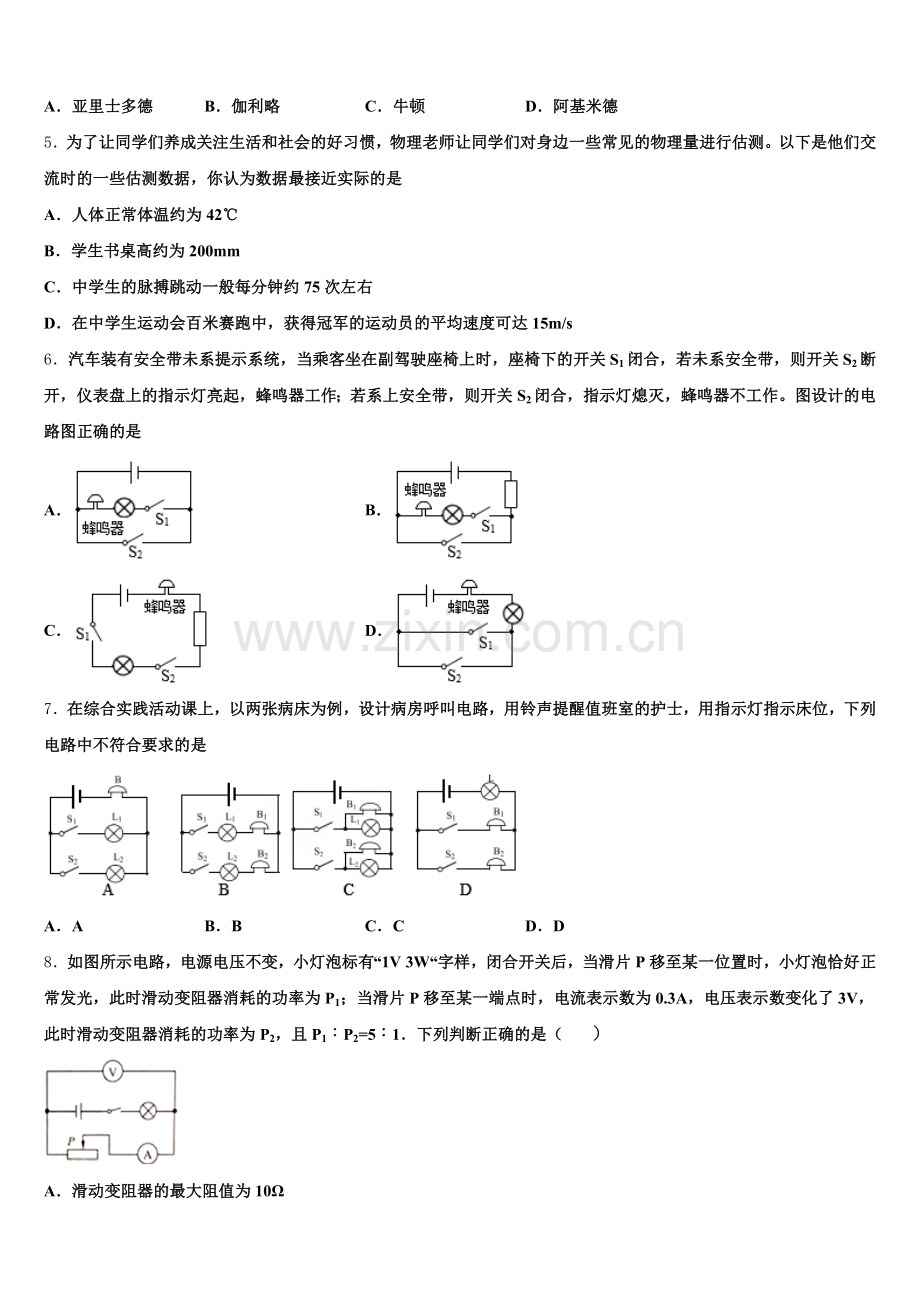

5．为了让同学们养成关注生活和社会的好习惯，物理老师让同学们对身边一些常见的物理量进行估测。以下是他们交流时的一些估测数据，你认为数据最接近实际的是
A．人体正常体温约为42℃
B．学生书桌高约为200mm
C．中学生的脉搏跳动一般每分钟约75次左右
D．在中学生运动会百米赛跑中，获得冠军的运动员的平均速度可达15m/s
6．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作。图设计的电路图正确的是
A． B．
C． D．
7．在综合实践活动课上，以两张病床为例，设计病房呼叫电路，用铃声提醒值班室的护士，用指示灯指示床位，下列电路中不符合要求的是

A．A B．B C．C D．D
8．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是（ ）

A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.1W
9．一位小朋友手里拿着的氢气球不小心脱手升到了空中，当气球升到高空时发生了破裂。以下关于气球升到高空破裂的原因分析正确的是
A．高空大气压增大，气球体积减小，将气球压破
B．高空大气压增大，气球体积增大，将气球胀破
C．高空大气压减小，气球体积增大，将气球胀破
D．高空大气压减小，气球体积减小，将气球压破
10．如图所示，物体A在B的牵引下沿水平桌面向右运动，从物体B触地开始到物体A刚好静止下来这段时间内，物体A受水平桌面的摩擦力大小f随时间t变化关系的图象是（　　）

A．
B．
C．
D．
二、多选题（本大题共3小题，共12分）
11．直流电铃的工作原理如图所示．关于电铃工作时的说法中，不正确的是

A．电铃工作时利用了通电导体在磁场中受力运动的原理
B．电流通过电磁铁时，电磁铁A端为N极
C．电磁铁吸引衔铁，弹性片发生形变具有弹性势能
D．小锤击打铃碗时，电磁铁仍具有磁性
12．如图所示，a、b两个由不同材料制成的直柱形物体，高ha＜hb，底面积Sa＞Sb，若放在同一水平的沙面上时，它们陷入的深度相同，则下列判断正确的是

A．a的质量一定大于b的质量
B．a的质量一定小于b的质量
C．a的密度一定大于b的密度
D．a的密度一定小于b的密度
13．如图所示，两个强磁环a、b套在竖直放置的光滑塑料杆上，小明将a用力下压，当松开手后，a被快速“弹起”（空气阻力不可忽略），下列说法正确的是（ ）

A．最终a静止不动时，a的机械能不为零
B．从弹起到最终静止的整个过程，a的机械能一直在减小
C．向上运动时，a受到合力的方向会发生变化
D．向上运动时，当a受到b的斥力与自身重力相等时，a将做匀速直线运动
三、填空题（本大题共5小题，共10分）
14．如图甲所示，在空气压缩引火仪的玻璃筒底部放一小团千燥的棉花，快速压下活塞，可观察到棉花着火燃烧．此过程中活塞对筒内气体做功，气体的内能_____，这与四冲程汽油机的_____程的能量转化相同；如乙图所示的是汽油机的_____冲程，若飞轮的转速为2400r/min，在1s内，汽油机做功_____次．

15．如图所示的电路中，电源电压恒定，灯丝的电阻RL不随温度变化。开关S1闭合，电流表的示数为I1，再闭合开关S2，小灯泡的亮度____（填“变亮”、“变暗”或“不变”），电流表的示数为I2。若I1:I2=2：3，则RL:R=____。

16．冬天室外比较寒冷，要使手的内能增加，温度升高有两种不同的途径，分别举例说明：（1）________________；（2）__________________。
17．使用弹簧测力计之前，要先观察弹簧测力计的______。若在某次测量中弹簧测力计的示数如图所示，则所测得的拉力大小为______N。

18．寒冬，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗　　　　　侧，使玻璃变模糊，水蒸气变成水珠会　　　　热量。
四、计算题（本大题共3小题，共29分）
19．如图所示是简化的智能灯电路原理图。灯L标有“12V3W”字样，当滑动变阻器的滑片P在最左端a时，灯L正常发光。若电源电压不变，不考虑温度对灯丝电阻的影响，求：

（1）电源电压U；
（2）当滑动变阻器接入电路中的电阻是12Ω时，灯L消耗的实际功率；
（3）当滑片P位于中点b和最右端c时，灯L两端电压之比为3：2，则滑动变阻器的最大阻值是多少？
20．如图所示，电源两端电压为6V并保持不变，电阻R1的阻值为8。当开关S闭合时，电压表示数为2V。求：
电阻R2的阻值；电阻R2消耗的电功率P2。
21．工人利用如图所示的滑轮组在5s内把重物匀速提升2m，已知所用的拉力为250N，不计绳重和各处摩擦，求：
绳子自由端移动的速度；拉力的功率；若滑轮组的机械效率为80%，求所提升物体的重力大小．
五、作图题（本大题共2小题，共4分）
22．小球正从光滑斜面上滚下，在图中画出小球所受力的示意图．
（_____）

23．如图甲所示为市民在公园锻炼上肢力量的画面．该器材相当于一根杠杆（杠杆自重不计），乙图为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的．请在乙图中画出动力臂L1、阻力F1及力臂L1．

六、实验探究题（本大题共3小题，共15分）
24．小明猜想水中加入别的物质后一定会对水的凝固点产生影响，为了验证，他将一些盐放入水中，并把盐水用容器盛好放入冰箱，研究盐水的凝固过程，每隔一定时间，小明就观察盐水状态、测出温度，并将凝固过程记录的温度数据画成了凝固图像如图所示.

（1）从图像中得到晶体的液态物质在凝固时的温度将_______.（填“变大”“变小”或“不变”）
（2）实验验证了小明的猜想，因为与水相比，凝固点变_______了（选“高”或“低”）
（3）如果将一个装有冰水混合物的试管放入正在熔化的盐冰水混合物中如图所示，试管中的冰水混合物中的冰会_______（选填“变多”、“变少”或“不变”）.
25．小文同学在探究“水沸腾时温度变化的特点”时，进行了认真规范的实验。他获得的实验数据如下表所示。
加热时间/min
0
2
4
6
8
10
12
水的温度/℃
90
94
98
99
99
99
99
（1）小文测得水的沸点是_____℃，此时水面上方的气压_____（选填“高于”、“低于”或“等于”）1标准大气压。
（2）水沸腾后继续加热，水的温度_____。（选填“升高”、“降低”或“不变”）
（3）蒸汽机是利用水蒸气在气缸内推动活塞做功，将_____的内能转化为活塞的_____能。
26．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
找某一瞬间：画出力臂，分析当转动时动力臂和阻力臂的变化情况，根据杠杆平衡条件求解．
【详解】
如图，

l为动力臂，L为阻力臂,由杠杆的平衡条件得：Fl=GL；以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，l不断变小，L逐渐增大，G不变；由于杠杆匀速转动，处于动态平衡；在公式 Fl=GL 中，G不变，L增大，则GL、Fl都增大；又知：l不断变小，而Fl不断增大，所以F逐渐增大，综上可知：动力F增大，动力臂l减小，动力臂和动力的乘积M=Fl增大；
故选C．
画力臂：
①画力的作用线（用虚线正向或反方向延长）；
②从支点作力的作用线的垂线得垂足；
③从支点到垂足的距离就是力臂．
2、B
【解析】
甲滑轮组n是2，乙滑轮组n是3，乙更省力．由于两个滑轮组做的有用功相同，额外功相同，它们的机械效率也相同．在相同时间内做的总功相同，它们的功率也相同．故B正确．
3、C
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，故B错误；由知，电路中的电流减小，即电流表的示数之间变小，故D错误；由U＝IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确。
4、B
【解析】
最初得到该实验结论的科学家是伽利略
5、C
【解析】
A、正常情况下，人的体温在37℃左右，变化幅度很小，故A错误；
B、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故B错误；
C、中学生的脉搏跳动一次的时间接近1s，所以1min的脉搏跳动次数大约75次，故C正确；
D、奥运会男子百米赛跑的平均速度大约10m/s，一般中学生运动会百米赛跑的平均速度不可能达到15m/s，故D错误。
6、B
【解析】
由电路图可知，
A、系上安全带时开关S2闭合，会造成电源短路，故A不符合题意；
B、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯被短路均不工作，此时电路安全，故B符合题意；
C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，故C不符合题意；
D、当乘客坐在副驾驶座椅上时，开关S1闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2闭合，蜂鸣器和指示灯仍工作，故D不符合题意。
7、D
【解析】
A图中两指示灯并联在两支路中，电铃串联在干路中，符合要求，故A错误；B图中两指示灯分别与电铃串联，然后组成并联电路，符合要求，故B错误；C图中灯泡与电铃并联由同一开关控制，然后两电路并联，符合要求，故C错误；D图中指示灯串联在干路中，两电铃并联在支路中，由于指示灯接在干路中，不能根据指示灯判断是哪个病人在呼叫，该电路不符合要求，故D正确；故应选D．
8、B
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
A．设电源电压为U，当滑片P移至某位置时，小灯泡正常发光，由P＝UI可得，此时电路中的电流为：
I＝IL＝＝0.5A，
滑动变阻器消耗的功率为：
P1＝（U﹣UL）I＝（U﹣1V）×0.5A﹣﹣﹣﹣﹣①，
当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数增大了3V，此时滑动变阻器两端的电压为：
U滑＝U﹣1V3V＝U﹣3V，
此时滑动变阻器消耗的功率为：
P2＝U滑I′＝（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②，
已知
P1：P2＝5：1﹣﹣﹣﹣③，
联立①②③解得，电源电压U＝9V；则滑动变阻器的最大阻值为：
R滑大＝＝20Ω，
故A错误；
B．电路中的最大电流为灯泡的额定电流:0.5A，电路的最大功率：
P大＝UI大＝9V×0.5A＝4.5W，
故B正确；
C．小灯泡正常发光时，滑动变阻器的电压为：
U滑′＝U﹣1V＝9V﹣1V＝3V，
此时滑动变阻器的电阻为：
R滑′＝＝1Ω，
因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；
D．由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率
PL＝P额＝3W，
滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压
UL′＝1V﹣3V＝3V，
此时灯泡消耗的电功率：
PL′＝UL′I′＝3V×0.3A＝0.9W，
则灯泡消耗的功率变化了：
△P＝PL﹣PL′＝3W﹣0.9W＝2.1W，
故D错误。
9、C
【解析】
大气压随着高度的增加而减小，当气球升到高空时，外界的气压减小，内部气压大于外部气压，气球体积增大，将气球胀破．

10、A
【解析】
B触地后，A由于惯性继续在桌面上运动，直至静止．在A运动的过程中，A受水平桌面对它的滑动摩擦力，滑动摩擦力的大小与物体间的正压力及接触面的粗糙程度有关，与物体运动的速度无关，所以，在A运动过程中，A受水平桌面对它的摩擦力大小不随时间变化．故选A．

二、多选题（本大题共3小题，共12分）
11、AD
【解析】
A．电铃是利用电流的磁效应工作的，通电时，电磁铁有电流通过，具有磁性，把小锤下方的衔铁吸过来，使小锤打击铃碗发出声音，同时电路断开，电磁铁失去了磁性，小锤又被弹性片弹回，电路闭合，不断重复，电铃便发出连续击打声了．故A错误；
B．电流通过电磁铁时，电磁铁有磁性，根据安培定则判断出A端为N极，故B正确；
C．电磁铁向下吸引衔铁时，弹性片弯曲发生形变具有弹性势能，故C正确；
D．衔铁被吸引时，小锤击打铃碗，电路断路，电磁铁无磁性，故D错误．
12、AC
【解析】
首先根据题意“若放在同一水平的沙面上时，它们陷入的深度相同，”可确定其对沙面的压强相等；
水平面上规则物体对地面的压强可由判断；根据a、b的高度即可比较密度大小；
已知其对沙面的压强相等，Sa＞Sb，根据即可比较其质量大小．
【详解】
已知a、b两个由不同材料制成的直柱形物体，若放在同一水平的沙面上时，它们陷入的深度相同，说明，
水平面上规则物体对地面的压强可由判断；已知，所以得：ρA＞ρB；
又因为，，根据知，
Ga＞Gb，又因为重力与质量成正比，所以．
所以AC正确，BD错误．
故选AC．
注意规则物体的压强计算公式可以变形为，对于规则物体比较密度、压强以及高度关系时，利用其变形公式不仅可以节省做题时间，同时准确率也会提高．
13、AC
【解析】
A. 最终a静止不动时，因为磁场的作用，a具有一定的高度，具有重力势能，所以a的机械能不为零，故A正确；
B. 弹起到最终静止的整个过程，由于异名磁极排斥，由此产生的向上磁场力对a做功，所以机械能是增大的，虽然也受空气的摩擦力，但相比，空气摩擦力没有磁场力大，故B错误；
C. 向上运动开始时磁场力大于重力，所以向上运动，上升到一定高度，二力相等，由于惯性继续向上运动时，重力大于磁场力，所以a受到合力的方向会发生变化，故C正确；
D. 向上运动时，当a受到b的斥力与自身重力相等时，再继续向上运动，距离增大，排斥力会变小，小于重力，所以a不会做匀速直线运动，故D错误；
故选AC．

三、填空题（本大题共5小题，共10分）
14、增加 压缩 做功 20
【解析】
(1)在空气压缩引火仪玻璃筒的底部放一小团干燥的棉花，用力将活塞迅速向下压，棉花燃烧起来；说明压缩筒内空气做功，使空气的内能增加；压火仪实验中，活塞的机械能转化为空气的内能，与内燃机的压缩冲程相似；(2)从图中可以看出，气门都关闭、火花塞点火和活塞向下移动的特点，可以判断这个冲程是做功冲程；(3)四冲程汽油机的飞轮转速为2400r/min＝40r/s，则该飞轮每秒钟转40圈，因为一个工作循环飞轮转2圈，完成4个冲程，做功1次，所以1s内，飞轮转40圈，共20个工作循环，共80个冲程，共做功20次．
（1）改变内能的方法有：做功和热传递；当对物体做功，物体的内能将增大，温度升高；内燃机有四个冲程，在压缩冲程中，活塞压缩空气做功，将机械能转化为内能；（2）汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气；根据气门的关闭情况和活塞的运行方向判断什么冲程；（3）汽油机的一个工作循环由吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成．在一个工作循环中曲轴转2圈，飞轮转2周，做功一次．
15、不变 1:2
【解析】
由电路图可知，闭合开关S1、S2，灯泡L与电阻R并联，根据并联电路的特点，各支路互不影响，因此再闭合开关S2，小灯泡的亮度不变；电阻R与灯泡L并联，开关S1闭合，电流表测灯泡L电流为I1，再闭合开关S2时，电流表测干路电流I2=I1+IR，已知I1:I2=2：3，；，并联电路中电流的分配与电阻成反比，所以I1：IR=R：RL=2:1，则RL:R=1:2。
16、搓搓手 慢慢给手上哈气
【解析】
改变物体内能有两种方式：做功和热传递，所以要使手的内能增加，温度升高，可以有两种不同的途径，一是搓搓手，即利用做功的方法；二是慢慢给手上哈气，利用热传递的方法。
17、量程和分度值 3.4
【解析】
在使用弹簧测力计测力前首先要对弹簧测力计进行观察，明确量程和分度值，然后看指针是否指在零刻度线处；
由图可知：弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“3.4”处，所以拉力为3.4N。
18、内侧 释放
【解析】车内温度高，水蒸气遇到温度低的车窗玻璃后遇冷液化，因此出现在内侧。液化放热。
【考点】 物态变化

四、计算题（本大题共3小题，共29分）
19、（1）12V；（2）1.92W；（3）96Ω。
【解析】
（1）根据电路图可知，当滑动变阻器的滑片P在a点时，电路为灯L的基本电路；因为灯泡正常发光，所以电源电压U＝U额＝12V；
（2）由可得灯丝的阻值：；由图乙可知，灯L与滑动变阻器串联，所以电路中的电流：；灯泡的实际功率：；
（3）当滑片P在中点b点时，灯两端电压：；当滑片在最右端c点时，灯两端电压：；依题意可知，，即：，化简可得：R＝2RL＝2×48Ω＝96Ω。
答：（1）电源电压U是12V；
（2）当滑动变阻器接入电路中的电阻是12Ω时，灯L消耗的实际功率是1.92W；
（3）滑动变阻器的最大阻值是96Ω。
20、（1）4 Ω（2）1W
【解析】
由电路图可知，R1与R2串联，电压表V测R2两端的电压．
（1）因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1=U-U2=6V-2V=4V，
因串联电路中各处的电流相等，
所以，电路中的电流：，
电阻R2的阻值：；
（2）电阻R2消耗的电功率：
P2=U2I=2V×0.5A=1W．
答：（1）电阻R2的阻值为4Ω；
（2）电阻R2消耗的电功率为1W．
21、（1）0.8m/s；（2）200W；（3）400N
【解析】
（1）由图可知滑轮组的动滑轮绕2段绳，绳子自由端移动的距离：s=2h=2×2m=4m，
绳子自由端移动的速度：；
（2）拉力做的总功：W总=Fs=250N×4m=1000J，
拉力的功率：；
（3）有用功：W有用=W总η=1000J×80%=800J；
由W有用=Gh可得物体的重力：．
答：（1）绳子自由端移动的速度为0.8m/s；
（2）拉力的功率为200W；
（3）若滑轮组的机械效率为80%，所提升物体的重力大小为400N．

五、作图题（本大题共2小题，共4分）
22、
【解析】
由于光滑斜面没有摩擦力，则此时小球受重力和支持力作用；过球心分别沿竖直向下的方向和垂直于斜面向上的方向画一条带箭头的线段，用符号G表示重力，用符号F表示支持力；如图所示：

23、如图

【解析】
试题分析：阻力是阻碍杠杆转动的力，和杠杆运动方向相反；由题意锻炼时手在B点用力向上举手柄将A点的配重抬高，手柄上的力的方向向下，可知阻力的方向是向下的；从支点分别向力的作用线作垂线，垂线段即为力臂，答案如下图：

考点： 杠杆力臂的做法．

六、实验探究题（本大题共3小题，共15分）
24、不变 低 变多
【解析】
（1）晶体的凝固特点是：凝固过程中放热，但温度保持不变；从图像中可知，晶体的液态物质在凝固时的温度将不变；
（2）从图像可知，凝固时保持温度-2℃不变，所以该盐水的凝固点是-2℃；水的凝固点是0℃，与水相比，盐水的凝固点变低了，所以实验验证了小明的猜想是对的；
（3）冰水混合物的温度是0℃，而盐冰水混合物的温度是-2℃；冰水混合物会向盐冰水混合物放热；液体的水会凝固结成更多的冰．
25、9 低于 不变 水蒸气 机械
【解析】
（1）由图可知：水温度升高到99℃时，不断吸收热量，温度保持99℃不变，此时水进行沸腾，所以水的沸点是99℃．1标准大气压下水的沸点是100℃，现在水的沸点是99℃，因为气压越高，沸点越高，所以此时大气压小于1标准大气压。
（2）由图象中数据知，水在沸腾过程中温度保持不变，但要不断吸热；
（3）蒸汽机是利用水蒸气在气缸内推动活塞做功，将水蒸气的内能转化为活塞的机械能。
26、使像成在光屏的中央 左 缩小 照相机 远离
【解析】
（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）点燃的蜡烛由图示位置移至光具座的14cm刻度处时，u＞2f，成倒立、缩小的实像．
像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）远视镜是凸透镜，对光线有会聚作用，若取下远视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏远离凸透镜．
