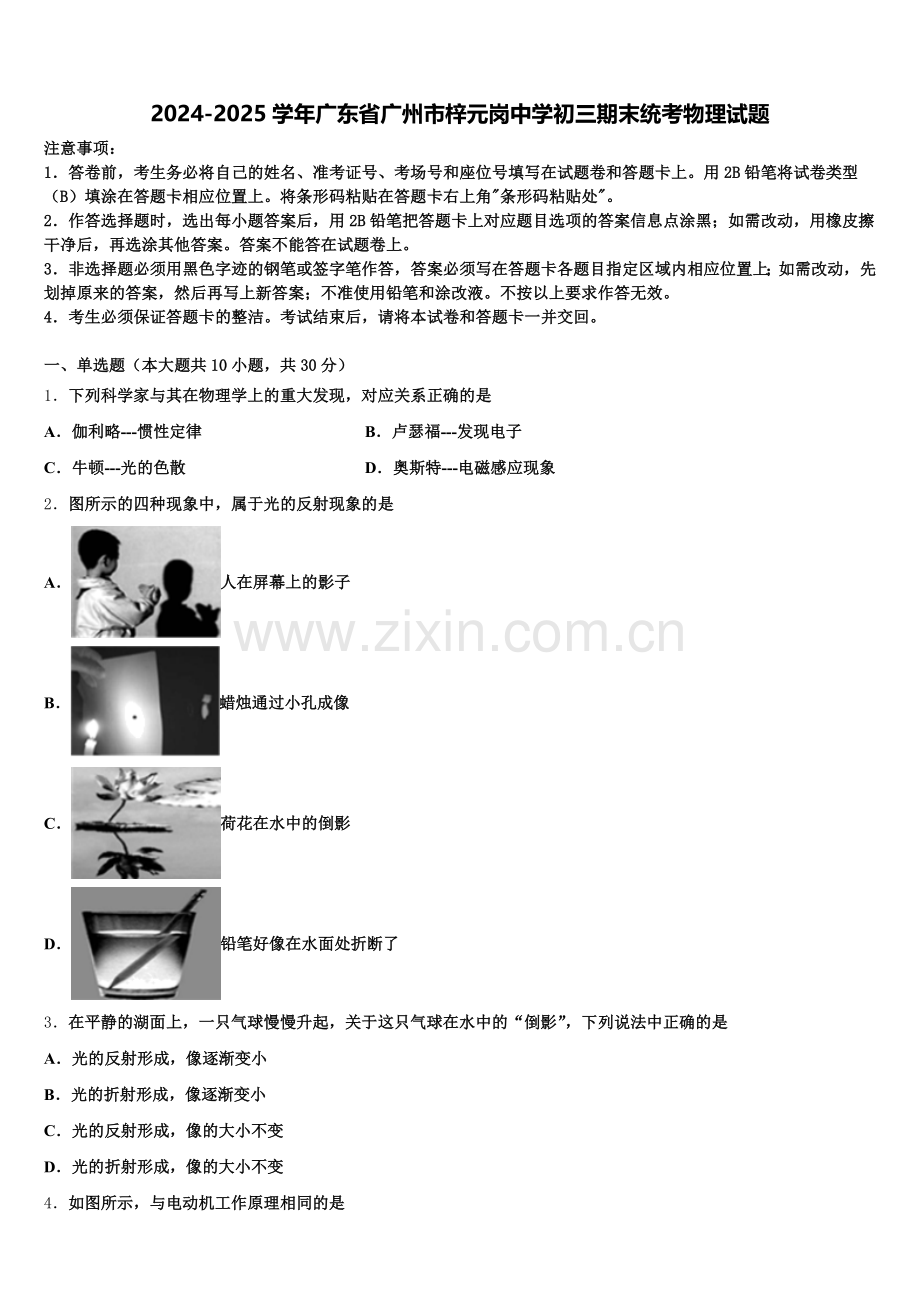

2024-2025学年广东省广州市梓元岗中学初三期末统考物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．下列科学家与其在物理学上的重大发现，对应关系正确的是
A．伽利略---惯性定律 B．卢瑟福---发现电子
C．牛顿---光的色散 D．奥斯特---电磁感应现象
2．图所示的四种现象中，属于光的反射现象的是
A．人在屏幕上的影子
B．蜡烛通过小孔成像
C．荷花在水中的倒影
D．铅笔好像在水面处折断了
3．在平静的湖面上，一只气球慢慢升起，关于这只气球在水中的“倒影”，下列说法中正确的是
A．光的反射形成，像逐渐变小
B．光的折射形成，像逐渐变小
C．光的反射形成，像的大小不变
D．光的折射形成，像的大小不变
4．如图所示，与电动机工作原理相同的是
A．    电磁继电器
B．      扬声器
C．      电磁感应
D．    动圈式话筒
5．下列说法正确的是
A．投出去的篮球能继续向前运动，是由于篮球受到惯性作用
B．竖直抛向空中的小球，在最高点时速度为零，但所受的合力不为零
C．跳远运动员快速助胞后，飞身一跃，増大了自身惯性，以提高成绩
D．举重运动员将杠铃举在空中静止时，他受到的重力和地面对他的支持力是一对平衡力
6．如图所示，水平桌面上放有底面积和质量都相同的甲、乙两平底容器，分别装有深度相同、质量相等的不同液体．下列说法正确的是（ ）
①容器对桌面的压力：F甲＞F乙
②液体的密度：ρ甲=ρ乙
③液体对容器底部的压强：p甲＞p乙
④容器对桌面的压强：p甲′=p乙′

A．只有①和③ B．只有①和④ C．只有②和③ D．只有③和④
7．小明坐在向前行驶的公交车中，下列说法正确的是
A．以路旁的路标为参照物，小明是静止的
B．以所座的车身为参照物，小明是运动的
C．公交车内的安全锤一端做成锥形，目的是增大压强
D．突然刹车后，因为受到惯性的作用，小明身体会向前倾
8．如图,在大小为 400N 的拉力F作用下，滑轮组经过6s将600N的重物提升了0.6m，在此过程中

A．滑轮组做的有用功是500J
B．动滑轮重200N
C．拉力F的功率为60W
D．滑轮组的机械效率是75%
9．小明和小华在操场上沿直跑道跑步，他们通过的路程和时间关系如图所示，则下列说法中正确的是

A．两人都做匀速直线运动
B．前2 s内，小明跑得更快
C．8 s内，小明的速度是5 m/s
D．8 s内，小华跑的路程更长
10．用钓鱼竿钓鱼的时候，鱼钩已经钩住了鱼．鱼还在水中时，感觉鱼很轻，刚把鱼从水中拉离水面就感觉鱼变“重”了．对于钓鱼解释，下列说法中错误的是
A．钓鱼竿是一种费力杠杆
B．鱼离开水以后，钓鱼线对钓鱼竿的拉力会增大
C．鱼离开水以后，鱼的重力增大，使人感觉鱼变重了
D．鱼离开水以后，失去了水的浮力，使人感觉鱼变重了
二、多选题（本大题共3小题，共12分）
11．下列说法中正确的是
A．加油机给空中飞行的歼击机加油时，加油机相对歼击机是静止的
B．船闸是应用连通器的原理工作的
C．跳远运动员加速助跑是为了增大起跳时自身的惯性
D．飞机起飞时，机翼上方的空气流速大压强小，机翼下方的空气流速小压强大
12．在物理学习中图象分析能力非常重要，关于下列图象的说法正确的是
A．图中反映的是晶体凝固的图象
B．图中反映导体电流与电压的关系，由图可知
C．从图中可以求出甲、乙两物体的密度之比为5：3
D．图中反映出物体的速度是10m/s
13．下列说法中不正确的是
A．材料根据导电性能可分为导体，半导体，绝缘体三大类
B．根据能量守恒定律可知，能量的转化和转移没有方向性
C．发电机是利用电磁感应现象制成的，工作时将电能转化为机械能
D．“北斗”卫星是中国自行研制的通信系统，该系统在传递信息过程中主要依靠电磁波
三、填空题（本大题共5小题，共10分）
14．（1）如图1所示，物体A的长度为_____cm。
（2）如图2所示，电阻箱的示数是_____Ω。

15．乐器演奏的声音是通过_____这种介质传入人耳的；人能区分不同乐器声是因为它们发出声音的_____不同．
16．把两个完全相同的密度计分别放入盛满不同液体的甲、乙两个烧杯中，静止时的状态如图。甲、乙两杯中液体的密度ρ甲_____ρ乙，密度计在两杯中所受浮力的大小关系是F甲_____F乙．（均选填“大于”或“等于”或“小于”）

17．如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_____侧，折射角的大小是_____，此过程中还有部分发生了反射，反射角的大小是_____．

18．在如图所示的电路中，电源电压保持不变，电阻R1、R2阻值相等。
若电路中各元件均完好，当电键S由断开到闭合时，电压表V的示数为U0，电流表A1的示数为I0.则电源电压为________，电流表A2示数为_______。若电路中存在故障且故障只发生在电阻R1、R2处，当电键S由断开到闭合时，发现只有一个电表示数发生变化，则故障是_________，该电表示数变化量为________。
四、计算题（本大题共3小题，共29分）
19．如图所示的电路中，电源电压保持不变。电阻R1的阻值为40Ω，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示.

滑片P移动的次序
电流表A1的示数/A
电流表A2的示数/A
1
0.6
0.9
2
0.6
1.0
3
0.6
1.2
4
0.6
1.8
（1）求电源电压U；
（2）若变阻器R2连入电路中的阻值为50Ω时，求干路的电流I；
（3）请通过计算说明电流表A2串接在电路中的位置。
20．重为200N的方形槽（内壁材料为铁质），放在水平台面上，有一个质量为0.6kg的磁性物块吸附在容器内壁，物块恰好能沿侧壁匀速向下滑动，最后静止在容器的底部；然后向槽中加水，当磁性物块五分之四的部分浸在液体中时，物块开始随液面向上滑动（不考虑水对摩擦力的影响）
求该物块匀速下滑时受到侧壁的摩擦力f；物块向上滑动时，求该物块所排开水的体积V排；求该磁性物块的密度．
21．一台电热水器，其铭牌数据如下表所示．现将水箱中装满水，通电后正常工作40min，水温从25℃上升到45℃，水的比热容c水＝4.2×103J/(kg·℃)，请完成下列计算：
型号
FED-H50
额定电压
220V
最大装水量
50㎏
额定功率
2000W

（1）水吸收的热量是多少？
（2）电热水器的效率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，重15N的物体A静止在斜面上，画出物体A所受重力的示意图。
（______）

23．如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）. 请在图中标出电源的“＋”、“—”极，并画出螺线管的绕法（至少三圈）.

六、实验探究题（本大题共3小题，共15分）
24．小明在做探究光的折射规律的实验时，他让光从玻璃中斜射入空气中，光在分界面上同时发生反射和折射现象。当增大入射角到某一值时，发生了折射光消失而反射光却变得更亮的情况，通过查阅资料，小明得知这是光的全反射现象。小明还查到光从玻璃射向空气时的一些数据，如表所示：
入射角i
0°
30°
39°
39°30′
40°
50°
折射角r
0°
51°
79°
82°
90°

反射的能量
4.7%
6.8%
36%
47%
100%
100%
（1）当入射角i≥_____时，发生光的全反射现象。图象中的图线_____（选填“a”或“b”）反映了上述实验中的两角关系。如果光从空气射向玻璃，则反射的能量_____（选填“可能”或“不可能”）达到100%。

25．小明做测“小灯泡电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线．

（1）如图甲所示是小明没有连接完的电路，请你用笔画线代替导线，帮小明将实物电路连接完整；
（_____）
（2）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是________．
（3）小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U﹣I图象，根据图象提供的信息，可计算出小灯泡的额定功率是______W．
（4）实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系，小明想要完成四组实验，准备好的定值电阻有5Ω、10Ω、15Ω、20Ω．
①将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙所示为_____A，则定值电阻的阻值为______Ω．
②断开开关，将定值电阻换成阻值为10Ω的电阻，闭合开关，滑动变阻器滑片应向_____（选填“左”或“右”）移动；为完成此四组实验，滑动变阻器的最大电阻应不小于_______Ω．
26．在“探究小灯泡的亮度与电功率的关系”的实验中，实验小组选取了一个标有“2.5V”的小灯泡和必要的实验器材，连接的实物电路如图甲所示．

（1）如图甲所示是小明同学连接的部分电路，请你用笔画线代替导线，将图中的实物电路连接完整，要求滑动变阻器的滑片向右移动时，小灯泡变暗．
（______）
（2）电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是______．
（3）排出故障后，继续实验，调节滑片并把多次测量的电流和电压绘制成I-U图像，如图乙所示，根据图像可知，小灯泡正常发光时的电流为_______A，额定功率为_____W．
（4）请你为实验需要测量和计算的物理量及记录的现象，在方框内画出一个记录实验数据的表格．
（______）

参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
A. 惯性定律，也就是牛顿第一定律，最早是牛顿在前人经验的基础上总结得出的，故错误；
B. 英国物理学家汤姆森在研究阴极射线时发现了电子，故错误；
C. 牛顿不仅在力学研究取得重大成就，还最早发现了光的色散现象，故正确；
D. 奥斯特最早发现了电流的磁效应，电磁感应现象是法拉第最早发现的，故错误。
2、C
【解析】
A．人在屏幕上的影子是由于光的直线传播形成的，不符合题意；
B．小孔成像是利用光的直线传播得到物体的像，不符合题意；
C．荷花在水中的倒影是平面镜成像现象，是利用光的反射原理，符合题意；
D．铅笔在水中弯折，是光线从水中进入空气中时，发生了折射造成的，不符合题意．
3、C
【解析】
平静的湖水相当于平面镜，气球在水中的“倒影”是由于光的反射形成的虚像；
因为平面镜所成的像与物体大小相等，所以气球慢慢升起时，像的大小仍与气球的大小相等。
故C正确。ABD错误。
4、B
【解析】
A．电磁继电器主要利用了电流的磁效应，与电动机的原理不同，故A符不合题意；
B．扬声器是利用了通电导体在磁场中受到力的作用的原理，将电信号转化为声信号，与电动机的原理相同，故B符合题意；
C．该装置没有电源，将机械能转化为电能，所以是利用了电磁感应的原理，与电动机的原理不同，故C符不合题意；
D．动圈式话筒主要利用了电磁感应的原理，与电动机的原理不同，故D不符合题意．
故选B.
5、B
【解析】
A．投出的篮球能继续向上运动是由于惯性，而不是受到惯性，故错误；
B. 竖直抛向空中的小球，在最高点时速度为零，但接下来要竖直向下运动，所以它受的合力一定不为零，故B正确；
C．惯性是物体自身的一种属性，只与物体的自身质量有关，与其它因素无关，故C错误；
D. 举重运动员将杠铃举在空中静止时，他受到的重力与杠铃的重力之和与地面对他的支持力是一对平衡力，而他受到的重力和地面对他的支持力是大小不相等的两个力，故D错误；
6、D
【解析】
①容器质量相等，容器内的液体质量也相等，所以总重相等，即容器对桌面的压力相等：F甲=F乙，故①错误；
②液体的质量相等，由图知，乙容器越往上，口径越大，所以乙中液体体积大，根据可知，乙的密度小，故ρ甲>ρ乙,故②错误；
③因为ρ甲>ρ乙，且液面相平，根据可知，液体对容器底部的压强为：p甲＞p乙，故③正确；
④总重相等，容器的底面积相等，根据得，容器对桌面的压强：p甲′=p乙′，故④正确；
故选D．
点睛：关键是判断出两液体密度大小的关系，根据图可知，乙液体体积大，而两液体质量相等，所以根据密度公式可判断密度大小，再判断其它就没有难度了．
7、C
【解析】
A、小明坐在向前行驶的公交车中，以路旁的路标为参照物，小明与路旁的路标的相对位置发生了变化，所以小明是运动的，故A错误；
B、以所座的车身为参照物，小明相对于所座的车身位置没有发生变化，小明是静止的，故B错误；
C、安全锤一端做成锥形，是在压力一定时，通过减小受力面积来增大压强，故C正确；
D、行驶中的公交车刹车时，站立的乘客由于惯性保持原来的运动状态，身体会前倾，但不能说成是受到惯性的作用，故D错误。
8、D
【解析】
A. 滑轮组做的有用功为W有=Gh=600N×0.6m=360J．故A错误．
B. 若忽略绳重和摩擦，根据F=，则动滑轮重力为G动=nF-G=2×400N-600N=200N，但是题中没有说忽略绳子重和摩擦，所以动滑轮重力应小于200N．故B错误．
C. 拉力F做的功为W总=Fs=F•nh=400N×2×0.6m=480J，则拉力F的功率为P===80W．故C错误．
D. 滑轮组的机械效率为η===75%．故D正确．
9、C
【解析】
A. 由图象可知，小明的路程和时间关系图象是一条直线，表明路程和时间成正比，所以小明做的是匀速直线运动；而小华的路程和时间关系图象是一条曲线，表明路程和时间不成正比，所以小华做的不是匀速直线运动，故A错误；
BD、分析图象可知，在前2s内，小华运动的距离比小明大，所以小华跑得较快，故B错误；
C. 时间t＝8s,由图象可知,路程s＝40m,小明的速度是v＝＝5m/s，因为小明做的是匀速直线运动，前2s，小明的速度也是5m/s，故C正确．有图像知8秒钟他们通过的路程相等故D错误．故选C.
10、C
【解析】
A．钓鱼竿在使用时，动力臂远小于阻力臂，是一种费力杠杆，故A正确；
BCD．鱼在水中，鱼受到竖直向上的浮力，钓鱼线对鱼的拉力等于鱼的重力减去鱼受到的浮力；当鱼离开水后，不再受到浮力的作用，钓鱼线对鱼的拉力等于鱼的重力；所以，鱼离开水以后，钓鱼线对钓鱼竿的拉力会增大，感到鱼变重了，但鱼的重力不变，故BD正确，C错误．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A、加油机给空中飞行的歼击机加油时，彼此之间没有位置变化，故加油机相对歼击机是静止的，故A正确；
B、船闸是应用连通器的原理工作的，在有船通行时，闸室分别与上游和下游构成连通器，故B正确；
C、跳远运动员在起跳前助跑获得一定的速度，由于惯性，起跳后身体保持原来的速度继续前行，跳得更远．但惯性的大小只与质量有关，与速度无关，故C错误；
D、飞机起飞时，机翼上方的空气流速大压强小，机翼下方的空气流速小压强大，从而产生向上的升力，故D正确．
12、AB
【解析】
A、晶体在凝固的过程中，放出热量，但温度不变，故图象符合晶体凝固的特点，故A正确；
B、由图知道，当电流相同时，2的电压大，根据 知道，2的电阻大，即R1＜R2，故B正确；
C、由图知道，甲的密度是：＝=1.25g/cm3；乙的密度为 =0.8g/cm3，即密度之比是：ρ甲：ρ乙=25：16，故C错误；
D、由图知道，纵轴为路程，路程不变，所以，表示物体是静止的，故D错误。
13、BC
【解析】
A、根据材料的导电性能，材料可分为导体、半导体和绝缘体三大类，故A正确；
B、热量可以自发地从高温物体传递给低温物体，但却不能自发地从低温物体传递到高温物体，若能从低温物体传递到高温物体，必须依靠外界的帮助，则说明能量的转化或转移具有方向性，故B错误；
C、发电机的原理是电磁感应现象，工作时其能量转化是机械能转化为电能，故C错误；
D、卫星通信是利用电磁波来传递信息的，故D正确．

三、填空题（本大题共5小题，共10分）
14、1.90 1526
【解析】
由图知：（1）刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体A左侧与3.00cm对齐，右侧与4.9cm对齐，估读为4.90cm，所以物体A的长度为L＝4.90cm﹣3.00cm＝1.90cm；
（2）电阻箱接入电路的电阻为R＝1×1000Ω+5×100Ω+2×10Ω+6×1Ω＝1526Ω。
15、空气音色
【解析】
声音传播需要介质，气体、液体和固体都可以传递声音；声音有三个特性：音调、响度和音色，不同发声体，声音的音色是不同的，据以上内容即可解答．
【详解】
声音传播需要介质，气体、液体和固体都可以传递声音，乐器演奏可以发出动听的乐音，通过空气传入人耳朵的；声音有三个特性：音调、响度和音色，不同的发生体，发出声音的音色是不同的，所以根据声音的音色不同区分出不同乐器声．
本题考查的是声音的传播条件和声音的特性，属于基础题目，比较简单．
16、小于 等于
【解析】
由图可知，密度计在甲、乙液体中处于漂浮状态，此时F浮＝G，
两个完全相同的密度计重力相同，所以密度计在两种液体中所受的浮力相等，即F甲＝F乙；
由图知，密度计排开甲液体的体积大于排开乙液体的体积，
根据F浮＝ρgV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙。
17、左 35o 60o
【解析】
不论是光的反射还是光的折射，法线与界面都是垂直的，从图中可以看出折射角是小于入射角的，所以光是从空气射向玻璃的，所以界面的左侧是空气，折射角等于90o-55o=35o，入射角为90o-30o=60o，所以反射角大小是60o．
18、U0 2I0 R2断路或R1、R2同时断路 U0
【解析】
（1）由电路图可知，当电键S断开时，R2和电压表被断路，电路为R1的简单电路，两电流表均测通过R1的电流；当电键闭合时，两电阻并联，电压表测电源的电压，电流表A1测R1支路的电流的，电流表A2测干路电流；当电键S由断开到闭合时，电压表V的示数为U0，则电源电压为U0；电流表A2示数测量的是干路电流，电阻R1、R2阻值相等，则通过的电流相等，根据并联电路的电流关系可知，电流表A2示数为2I0；
（2）电路故障分为短路和断路，则：
①若R1短路，闭合电键前，电流经两电流表回到电源的负极，会造成电源短路，烧坏电源，三电表无示数；闭合电键后，由电源烧坏可知，三电表无示数，则三电表的示数不变；
②若R2短路，闭合电键前，两电流表有示数，电压表无示数，闭合电键后，会造成电源短路，烧坏电源，两电流表和电压表均无示数；
③若R1与R2同时短路时，电键闭合前后都会造成电源短路，三电表的示数不变；
④若R1断路，断开电键三电表均无示数，闭合电键后，电压表和A2有示数，A1无示数，即电压表的示数变大，电流表A1的示数不变，电流表A2的示数变大；
⑤若R2断路，闭合电键前后，通过R1的电流不变，两电流表的示数不变，而电压表从无示数变为有示数，则电流表的示数不变，电压表的示数变化；
⑥若R1与R2同时断路时，闭合电键前三电表无示数，闭合电键后，两电流表的示数不变，电压表的示数变大；
综上可知，电路故障为R2断路或R1、R2同时断路；当S断开时，电压表示数为0，当开关S闭合时，电压表测量的是电源电压，故电压表示数变化量为U0；

四、计算题（本大题共3小题，共29分）
19、（1）24V（2）1.08A（3）A2串接在干路中
【解析】
（1）由图可知，两电阻并联，由表格中数据可知，A1测量通过定值电阻的电流，电源电压U=U1=I1R1=0.6A×40Ω=24V；
（2）变阻器R2连入电路中的阻值50Ω时，通过变阻器的电流：I2==0.48A，则干路电流I=I1+I2=0.6A+0.48A=1.08A；
（3）若电流表与R2串联，电流表A2对应的电阻值分别为：R21=≈26.7Ω，R22==24Ω，R23==20Ω，R24=≈13.3Ω，与已知条件中“每次移动滑片P，均使变阻器R2连入电路的电阻减少相同的阻值”条件不符合，所以电流表应在干路中；根据并联电路电流的规律，通过R2的电流分别为： I21=0.9A-0.6A=0.3A、I22=1.0A-0.6A=0.4A、I23=1.2A-0.6A=0.6A、I24=1.8A-0.6A=1.2A。根据欧姆定律分别计算变阻器连入电路中的阻值：R21==40Ω，R22==30Ω，R23==20Ω，R24==10Ω，符合题目的已知条件，所以电流表A2串联在干路中。
答：（1）电源电压为24V；
（2）变阻器R2连入电路中的阻值50Ω时，干路的电流为1.08A；
（3）电流表A2串接在干路中。
20、（1）6N；（2）1.2×10-1m1；（1）0.4×101kg/m1．
【解析】
（1）因为物块匀速向下滑动，所以它受到的是平衡力，f=G物=m物g=0.6kg×10N/kg=6N；
（2）物块向上滑动时，滑动摩擦力方向向下，则F浮=G物+f=6N+6N=12N
由阿基米德原理F浮=ρ水gV排得：V排===1.2×10-1m1；
（1）磁性物块的体积：V===1.5×10-1m1；
磁性物块的密度：ρ===0.4×101kg/m1．
答：（1）求该物块匀速下滑时受到侧壁的摩擦力f为6N；
（2）物块向上滑动时，求该物块所排开水的体积V排为1.2×10-1m1；
（1）该磁性物块的密度为0.4×101kg/m1．
21、（1）（2）
【解析】
（1）水吸收的热量：
．
（2）给水加热消耗的电能：
加热效率为：．
答：（1）水吸收的热量是4.2×106J；（2）电热水器的效率是87.5%；

五、作图题（本大题共2小题，共4分）
22、
【解析】
过物体A的重心，沿竖直向下的方向画一条有向线段，标明重力G的大小为15N，如图所示：

23、
【解析】
解答：已知小磁针右端为N极，由磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极，由电流表的接线柱可知，电流从螺线管的右端流入，即电源右端为正极，根据安培定则，右手握住螺线管，四指指向电流方向，大拇指指向N极，则线圈的绕法如图所示

六、实验探究题（本大题共3小题，共15分）
24、）40° a 不可能
【解析】
（1）光从玻璃斜射向空气时，折射角、反射能量随着入射角的增大而增大；由表中数据可知：当入射角达到40°时，反射能量达到100%，就发生了全反射现象，不发生折射现象。图象中的图线a反映了上述实验中的两角关系。
（2）因为光从空气斜射入玻璃中时，折射角永远小于入射角，因此折射光线不能消失，反射的能量不可能达到100%。
25、将变阻器的下面两个接线柱连入了电路中 短路 5 左 40
【解析】

2.5V的小灯泡，电压表和电流表都作用小量程即可，如图甲将小灯泡左端连接到电流表的“0.3A”接线柱，再将小灯泡的右端（或滑动变阻器左上端）连接到电压表的“3V”接线柱即可，如图：

小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明原因可能是将变阻器的下面两个接线柱连入了电路中，此时电阻较大，电路中电流较小，所以发光暗．
小明通过移动滑片P，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的图象，根据图象提供的信息，灯泡电压为2.5V时，电流为0.2A，小灯泡的额定功率是：．
实验结束后，小明仅将小灯泡换成定值电阻，来探究电流与电阻的关系．
将电路连接正确后，闭合开关，移动变阻器的滑片P，使定值电阻两端的电压为2V，此时电流表的示数如图丙，电流表使用小量程，分度值为0.02A，读数即电流为0.4A，则定值电阻的阻值为：．
断开开关，将定值电阻换成阻值为的电阻，闭合开关，根据串联电路的分压特点：电压与电阻成正比，所以定值电阻变大后，滑动变阻器接入电路的电阻也应变大，即滑动变阻器滑片应向左移动；
控制电阻两端的电压为2V，当接入最大20Ω电阻时，电流为：
，因为电源为6V，此时滑动变阻器两端的电压为：，滑动变阻器的最小电阻为：．
所以为完成此四组实验，滑动变阻器的最大电阻应不小于40Ω.
点睛：考查了测量小灯泡电功率和研究电流与电阻关系的实验，难点是最后一问，滑动变阻器的滑片调整方向，应熟练掌握串联电路的分压特点，串联电路的电流处处相等，根据可得，电阻越大，分得电压越多，即电压与电阻是成正比的．
26、 小灯泡断路 0.5 1.25 见解析所示
【解析】
(1)根据要求滑动变阻器的滑片向右移动时，小灯泡变暗，即电流变小，电阻变大，故滑片以左电阻丝连入电路中，灯的额定电压为2.5V，故电压表选用小量程与灯并联，如下所示：

(2)电路连接正确后，闭合开关，小明发现电压表有明显示数，电流表指针几乎不动，小灯泡不发光，产生这一现象的原因可能是小灯泡断路．(3)根据图乙电流和电压绘制成的I−U图象，小灯泡正常发光时的电流为0.5A，灯的额定功率为：P＝UI＝2.5V×0.5A＝1.25W；(4)表格内容包含灯泡的电压、通过的电流、电功率及灯的亮度(要分别记录灯在高于、等于、低于额定电压下发光情况)，实验数据的表格如下所示：
实验次数
灯泡两端的电压U/V
通过灯泡的电流I/A
灯泡的电功率P/W
灯泡的亮度
1

2

3

（1）根据要求滑动变阻器的滑片向右移动时，小灯泡变暗确定变阻器的连接，根据灯的额定电压确定电压表选用的量程与灯并联；（2）若电流表示数几乎为0，灯不发光，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；（3）根据图乙找出灯的额定电压下的电流，根据P＝UI求灯的功率；（4）根据实验目的和记录的物理量设计表格．
