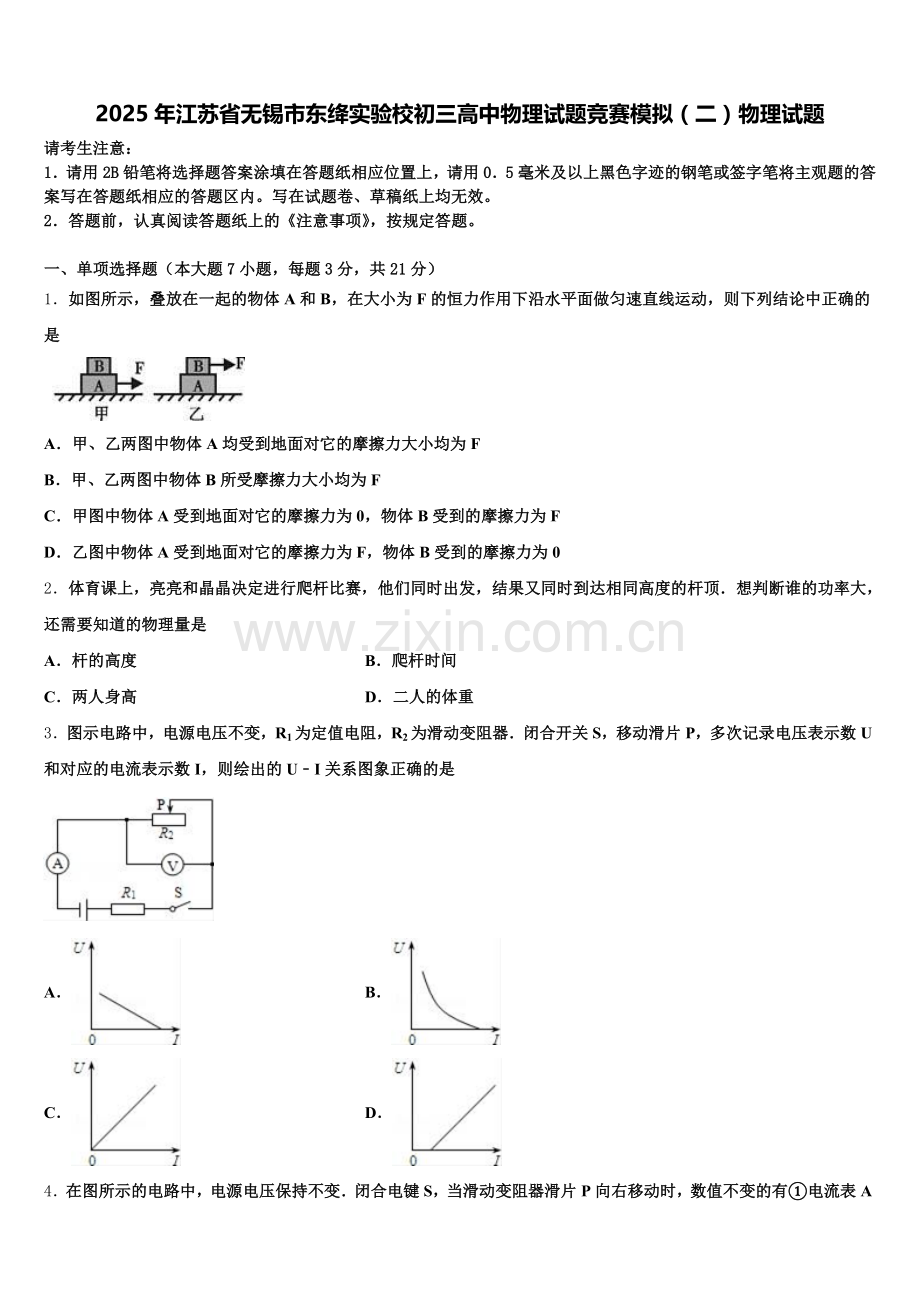

2025年江苏省无锡市东绛实验校初三高中物理试题竞赛模拟（二）物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，叠放在一起的物体A和B，在大小为F的恒力作用下沿水平面做匀速直线运动，则下列结论中正确的是

A．甲、乙两图中物体A均受到地面对它的摩擦力大小均为F
B．甲、乙两图中物体B所受摩擦力大小均为F
C．甲图中物体A受到地面对它的摩擦力为0，物体B受到的摩擦力为F
D．乙图中物体A受到地面对它的摩擦力为F，物体B受到的摩擦力为0
2．体育课上，亮亮和晶晶决定进行爬杆比赛，他们同时出发，结果又同时到达相同高度的杆顶．想判断谁的功率大，还需要知道的物理量是
A．杆的高度 B．爬杆时间
C．两人身高 D．二人的体重
3．图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器．闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是

A． B．
C． D．

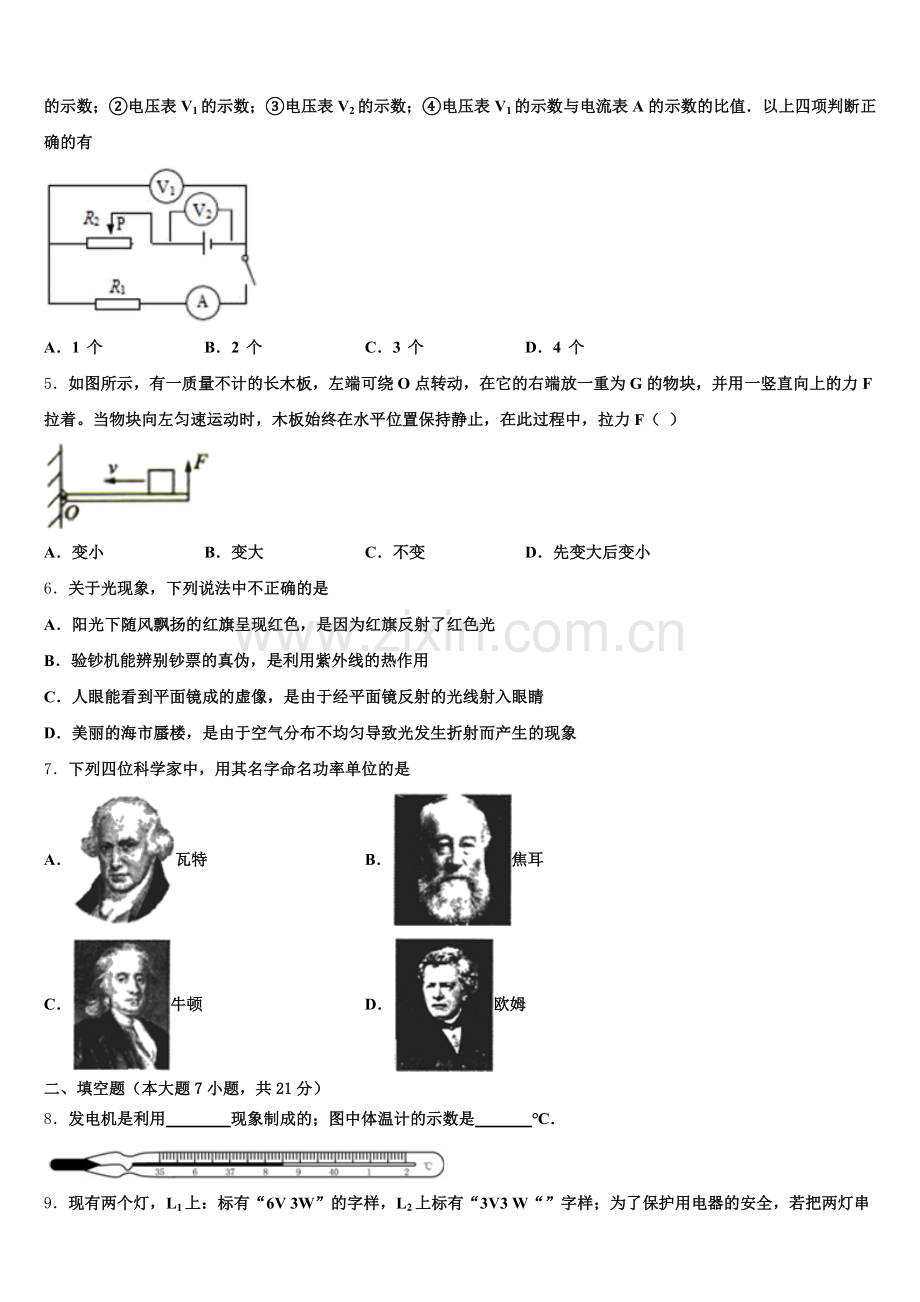

4．在图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器滑片P向右移动时，数值不变的有①电流表A的示数；②电压表V1的示数；③电压表V2的示数；④电压表V1的示数与电流表A的示数的比值．以上四项判断正确的有

A．1 个 B．2 个 C．3 个 D．4 个
5．如图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着。当物块向左匀速运动时，木板始终在水平位置保持静止，在此过程中，拉力F（ ）

A．变小 B．变大 C．不变 D．先变大后变小
6．关于光现象，下列说法中不正确的是
A．阳光下随风飘扬的红旗呈现红色，是因为红旗反射了红色光
B．验钞机能辨别钞票的真伪，是利用紫外线的热作用
C．人眼能看到平面镜成的虚像，是由于经平面镜反射的光线射入眼睛
D．美丽的海市蜃楼，是由于空气分布不均匀导致光发生折射而产生的现象
7．下列四位科学家中，用其名字命名功率单位的是
A．瓦特 B．焦耳
C．牛顿 D．欧姆
二、填空题（本大题7小题，共21分）
8．发电机是利用 现象制成的；图中体温计的示数是 ℃．

9．现有两个灯，L1上：标有“6V 3W”的字样，L2上标有“3V3 W“”字样；为了保护用电器的安全，若把两灯串联接人电路，则电源电压最大为______V；如果并联接入电路，则干路中允许通过的最大电流为______A。（不计灯丝电阻的变化）
10．图所示的弹簧测力计的示数是_____N．

11．小明利用如图所示的电路进行实验，电源为两节新的干电池，①、②、③是三个电表（分别为电压表和电流表）．闭合开关S．灯L1与L2并联，电路中________是电压表．实验过程中，粗心的小明只记录了三个表的示数为3、0.2、0.5，请你根据小明的实验结果，推算：此时通过L1的电流为________A，L2的电阻为________Ω．

12．如图所示，质量不计的弹簧竖直固定在水平面上，t＝0时刻，将一金属小球从弹簧正上方某一高度处由静止释放，小球接触弹簧并将弹簧压缩至最低点（形变在弹性限度内），然后又被弹起离开弹簧，上升到一定高度后又下落，如此反复．通过安装在弹簧下端的压力传感器，测出该过程中弹簧弹力F随时间t变化的图象如图所示，不计空气阻力．
在整个运动过程中，小球的机械能____（守恒/不守恒）小球动能最小的时刻是____（t1/t2/t3），此时是____状态（平衡/非平衡）在t2～t3这段时间内，小球的动能____（先增大后减小/先减小后增大/一直增大/一直减小）
13．用天平测量一形状不规则物体的质量，所用砝码及游码如图甲所示，将该物体放入原来盛有25mL水的量筒中，液面位置如图乙所示，则物体的密度是_____kg/m3，物体在水中所受浮力为_____，若该物体摔成两半，则密度_____（选填“变大”“不变”或“变小”）。

14．有一捆粗细均匀的铝线，其横截面积是5mm2，质量为27kg，已知铝的密度为2.7×103kg/m3，则这捆铝线的长度为_____m．
三、作图题（共7分）
15．如图所示，根据小磁针静止时的指向标出电源的正、负极．

16．请在图中画出静止在斜面上物体对斜面的压力F的示意图。

17．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．
（ 　）

四、实验题（本大题共5小题，共20分）
18．如图所示，在探究“平面镜成像特点”的实验中，为使实验的效果更好，实验室内光线应______（强/弱）一些；实验中某同学将玻璃板及点燃的蜡烛放置好后，在玻璃板另一侧移动未点燃的蜡烛，观察到未点燃的蜡烛与点燃蜡烛的像重合时，记录下了物、像、镜的位置，接下来的操作应是________________（整理实验器材/改变蜡烛位置多次实验），实验结束后同学们发现像与物对应点的连线与镜面__________．

19．在“探究凸透镜成像规律”的实验中，凸透镜的焦距为10cm．
调整实验器材，使烛焰和光屏的中心位于凸透镜的主光轴上，如图所示，这样调整的目的是为了_____．把点燃的蜡烛由图示位置移至光具座的14cm刻度处时，需将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰、倒立、_____的实像；_____就是利用这一成像规律工作的．完成实验后，继续模拟远视眼的缺陷：给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像；取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，应将光屏_____（选填“远离”或“靠近”）透镜．
20．小泽同学准备测量电阻的阻值（其阻值约为300Ω），老师提供的器材有：两节干电池（电压约为3V但不大于3V且保持不变）、一个电流表、一个电压表、一个滑动变阻器（“100Ω2A”）、一个开关、若干导线。小泽同学设计的实验电路如图所示，并要用此电路测量待测电阻的阻值，你认为这个方法是否可行？简述你的观点。
如果你认为上述方法可行，请你：①画出电路图：②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
如果你认为上述方法不可行，请你利用题中已有的器材设计出一种可行的实验方案（电路不能重组）。要求：①画出电路图；②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
21．小明用如图所示实验装置研究“滑动摩擦力的大小与接触面积有无关系”．
（1）下面是他的主要实验步骤，请你把步骤补充完整．
①将一端装有定滑轮的平直长木板固定在水平桌面上，如图所示组装器材．将材质相同，底面积是36cm2正方体木块A叠放在底面积是16cm2正方体木块B上，调整定滑轮支架的倾斜角度，将正方体木块B相连的细线绷直后与长木板表面平行，并在表格中记入木块B和木块A的底面积．
②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢_______选填“匀速”或“加速”）拉弹簧测力计，在向上拉动的过程中读出测力计示数F，并记入表格．
③再将________，调整定滑轮支架的倾斜角度，将正方体木块_______选填“A”或“B”）相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记录．
④根据f＝F算出两次的滑动摩擦力的值，记入表格．
（2）小明研究该问题应该控制的变量是________．
（3）下面是小明的实验数据
S/cm2
16
36
F/N
0.4
0.4
f/N
0.4
0.4
从实验数据中可以得到的结论是：________．

22．某小组同学利用光具座进行“探究凸透镜成像规律”的实验：
将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，应调整烛焰、透镜和光屏的中心大致在________；已知所用的凸透镜的焦距f=15cm，如图所示，要使蜡烛在光屏上成清晰的像，在蜡烛、凸透镜和光屏三者中，只移动其中一个的位置，其余两个不动，可行的措施是：______；如果把凸透镜固定在光具座上50cm刻度线处，将蜡烛移至10cm刻度线处，移动光屏，当光屏上呈现烛焰清晰的像时，该像是倒立、_______的实像；当烛焰放在距凸透镜12cm处时，在凸透镜另一侧前后移动光屏，_______( 选填“能”或“不能” )在光屏上得到像．实验中，燃烧的蜡烛逐渐变短，光屏上的像会逐渐向______移动，为了使像成在光屏的中心，可将蜡烛向______调整．(选填“上”或“下” )；经过多次实验，我们发现：当物体通过凸透镜成实像时，物距增大，像距_____________．
五、计算题（本大题共2小题，共13分）
23．体重为500N的同学用一根绳子通过甲图所示的滑轮组能够提起重力为400N的物体A，此时绳子达到最大承受力（若物体再增重绳子将断裂），不计绳重和摩擦。求：

（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是多少？
（2）若在（1）中提升物体A时，滑轮组的机械效率为80%，脚与地面的总接触面积为4×10﹣2m2，则人对地面的压强是多少？
（3）该同学仍用这根绳子和滑轮，组成如乙图所示的滑轮组，利用它从水中缓慢匀速地提起一个边长为0.2m的正方体B（不计水的阻力），当提到B的下表面所受水的压强为1.5×103Pa时，绳子断裂，则在绳子断裂的瞬间，物体B在水中受到的浮力是多少？
（4）正方体B的密度是多少？（计算结果用科学记数法表示，并保留到小数点后一位）
24．小明家买了一个家用电吹风，其简化电路如图甲所示，主要技术参数如下表乙．

由于热风功率看不清，小明决定，利用家庭中的电能表和钟表来测定电吹风吹热风时的电功率．于是，他将电吹风单独接入家庭电路中，电吹风在吹热风状态下工作2min，小明发现电能表指示灯闪烁了64次．求：电吹风吹冷风时，通过电动机的电流是多大？ 电吹风吹热风时的功率是多少？电吹风内电动机的电阻是1Ω，电吹风吹冷风时,1min产生的热量是多少？
六、综合能力题（本大题共3小题，共18分）
25．小明根据所学的电学知识，想设计一个汽车超载自动报警电路．他查阅了相关资料了解到压敏电阻是阻值随压力变化而变化的元件，并了解到压敏电阻在生活中的一种应用﹣﹣压力传感器．压力传感器受到的压力越大，输出的电压就越大，用它可以称量汽车的重．某压力传感器输出电压与压力的关系如下表：
压力/×105N
0
1.2
2.4
3.6
4.8
6.0
输出电压/V
0
1
2
3
4
5
小明利用该压力传感器和电阻箱R'（最大电阻999.9Ω）及部分其它器材设计了图甲所示的电路，闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．已知继电器线圈的电阻为25Ω，继电器电路的电源电压由传感器的输出电压U提供．（假设U不受继电器电路影响）
根据表格中数据，请在图乙给定的坐标系中描绘出压力传感器的输出电压随压力变化的图象；当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在_____（选填“A、B”或“C、D”）两端；小明希望压力大于或等于2.4×105N时，启动报警系统，则电阻箱R′的电阻应调节到多大______？要使该装置报警，汽车的最小重力为多少______？
26．如图所示，小球在不同场景做不同物理运动．请你根据所给条件回答以下问题．

（1）如图甲，质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，此过程_____能转化成_____能，关系式mgh=mv2成立，则一个物体从高0.2m的光滑斜面顶端自有下滑到斜面底端时的速度为_____m/s．（g=10m/s2）
（2）如图乙，将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，在水平方向做匀速直线运动，则水平方向的距离公式为_____（用图中字母符号表示），在竖直方向下落得高度y=gt2，则y与x2的关系可用丙图中的图线_____表示．
27．如图甲所示，某同学在粗糙程度均匀的水平地面上，用水平向右的推力推木箱。推力大小随时间变化的图象如图乙所示，木箱速度大小随时间变化的图象如图丙所示。求：

（1）木箱在0～1s内的运动状态；
（2）木箱在1～2s内受到地面的摩擦力大小；
（3）木箱在2～3s内前进的距离；
（4）人对木箱的水平推力在2～3s内做的功。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A甲乙两图在研究物体A所受摩擦力时，把AB看做一个整体研究，则整个物体都受到一个向右的拉力，而物体又做匀速直线运动，所以A均受到地面对它的摩擦力，大小等于F．A符合题意；B甲图中物体B随A一起匀速运动，B此时不受到摩擦力，否则B不能匀速运动，B不符合题意；C通过A的分析可以判断C不符合题意；D根据乙图中B匀速直线运动，而B受到一个向右的拉力，所以B一定受到一个向左的大小等于F的摩擦力．D不符合题意；故答案选A。
2、D
【解析】
爬山时是克服自身的重力做功，功等于自身重力乘以山的高度，爬山功率是：P＝W/t＝Gh/t，他们同时出发，结果又同时到达山顶说明登山时间是相同的，要比较功率还要知道二人的体重，故选D．
3、A
【解析】
由图知，变阻器与R1串联，电压表测量变阻器两端的电压，电流表测量电路中的电流；
设定值电阻的阻值为R，电源电压为U总，变阻器两端的电压为U，则U=U总IR，R为定值，当I为零时，U=U总，且电流越大，变阻器两端的电压越小；而U与I的关系是一次函数，一次函数图象为直线，所以B不正确、只有A图象反应上述关系．
故选A．
4、B
【解析】
由电路图可知，电阻R1与滑动变阻器R2串联，电流表A测电路中电流，电压表V1测定值电阻两端的电压，电压表V2测总电压；
根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流和R两端的电压变化，根据串联电路的电压特点可知电压表V2示数的变化；电压表V1示数与电流表A示数的比值的变化．
【详解】
①由图可知，电源电压保持不变．闭合电键 S，R1、R2串联．当滑动变阻器滑片 P 向右移动时，整个电路中的电阻变大，根据欧姆定律，整个电路的电流变小，即电流表A的示数变小，不符合题意；②V1测R1两端的电压，R1是定值电阻，通过的电流变小，所以R1两端的电压变小．即V1的示数变小，不符合题意；③电源电压不变，V2测电源电压，所以V2的示数不变，符合题意；④ V1测R1两端的电压，A测通过R1的电流，电压表 V1的示数与电流表 A 的示数的比值就是定值电阻，所以这个比值不变，符合题意．故B正确，ACD错误，故选B．
5、A
【解析】
把长木板看作杠杆，此杠杆在水平位置平衡，根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂可知，当动力臂不变，阻力大小不变，物块向左匀速滑动时，阻力臂在减小，可得动力随之减小，答案选A。
6、B
【解析】
A.透明物体颜色由透过的光的颜色决定，不透明物体的颜色与它反射的光的颜色相同；所以，红旗由于反射了太阳光中的红色光而呈现红色，故A正确；
B.紫外线可以使荧光物质发光，由于钞票上某些位置用荧光物质印上标记，所以在紫外线下照射下可以识别这些标记，从而辨别钞票的真伪，故B错误，符合题意；
C.人眼能看到平面镜成的虚像，是物体上的光经平面镜反射后，反射光线进入人的眼睛，故C正确；
D. “海市蜃楼”现象，是由于光在密度不均匀的空气中传播时的折射现象，故D正确．
7、A
【解析】
A、图片中的科学家是瓦特，它的名字被命名为功率的单位，符合题意；
B、图片中的科学家是焦耳，它的名字被命名为功和能量的单位，不符合题意；
C、图片中的科学家是牛顿，它的名字被命名为力的单位，不符合题意；
D、图片中的科学家是欧姆，它的名字被命名为电阻的单位，不符合题意。

二、填空题（本大题7小题，共21分）
8、电磁感应 1．5
【解析】
试题分析：发电机是利用电磁感应现象制成的，闭合电路的部分导体在磁场中，做切割磁感线运动时，电路中产生感应电流；图中体温计的分度值为：1摄氏度，读数为1.5摄氏度．
考点：发电机的原理 温度计的读数
9、7.5 1.25
【解析】
由知道，两灯泡的额定电流分别是：， ，由知道，两灯泡的电阻分别是： =12Ω，=3Ω；
由于串联电路中各处的电流相等，所以两灯泡串联时，电路中的最大电流是：I=I2 =0.5A，
由于串联电路的总电阻等于各分电阻之和，所以电路两端允许加的最大电压是：U串=I（R1 +R2）=0.5A×（12Ω+3Ω）=7.5V；
又因为并联电路中各支路两端的电压相等，所以，两灯泡并联时，电源的最大电压是：U并 =U2 =3V；通过两灯泡的电流分别是：I2′=I2 =1A，I1′=0.25A，
由于并联电路中的干路电流等于各支路电流之和，所以干路允许通过的最大电流是：I并=I1′+I2′=0.25A+1A=1.25A。
10、2.0
【解析】
由图示弹簧测力计可知，其分度值为0.2N，一个大格为1N，故示数为2.0N．
11、② 0.3 15
【解析】
要使灯泡L1、L2组成并联。则电路中的电流有两条路径。则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电流表，2电表应是相当于开路的电压表；因为电源是两节干电池，所以电源电压为3V；电流表1与L2串联，所以测得L2的电流为0.2A；电流表3在干路上，测量L1和L2的总电流为0.5A，根据并联电路中干路电流等于各支路电流的和，则L1的电流为0.5A-0.2A=0.3A；由并联电路电压的关系及欧姆定律得到L2的电阻R2==15Ω。
12、不守恒 t2 非平衡 先增大后减小
【解析】
（1）由图知道，弹簧的弹力在变化，即说明运动过程中弹簧的弹性势能在变化，而小球和弹簧组成的系统机械能守恒，但小球的机械能不守恒；
（2）由图知道，在t2 时刻，弹力最大，说明弹簧的压缩量最大，即小球运动到最低点，速度等于零，所以动能最小，且此时合力合力方向向上，不等于零，处于非平衡态；
（3）在t2～t3这段时间内，小球在上升，弹簧的压缩量由最大逐渐减小，即弹力减小，但大于重力，所以先做加速运动，当弹力等于重力时，速度达到最大，之后弹力小于重力，直到减小为零，做减速运动，所以小球的动能先增加后减少。
13、2.7×103 0.2N 不变
【解析】
由甲图知道，物体的质量是：m＝50g+4g＝54g；由乙图知道，水和物体的总体积是45ml，即物体的体积是：V＝45ml﹣25ml＝20ml＝20cm3，所以，物体的密度是： ＝2.7g/cm3＝2.7×103kg/m3；物体在水中浸没，则V排＝V＝20cm3＝2×10﹣5m3，物体在水中所受浮力是F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣5m3＝0.2N；密度是物质的特性，与物质的质量和体积无关，不随质量和体积的改变而改变，将该物体摔成两半，则其密度不变，仍为2.7×103kg/m3。
14、2000
【解析】
由得这捆铝线的体积：
，
因为V＝SL，S＝5mm2＝5×10﹣6m2，
所以这捆铝丝的长度：
．

三、作图题（共7分）
15、
【解析】
图中小磁针N极向右，据磁体间的作用规律可知，此时螺线管的左端是S极，右端是N极，故由安培定则可知电流由左侧流入，即电源左侧为正极；如图所示：

16、略
【解析】
因为压力是接触面受到的力，所以作用点在斜面，压力的方向与接触面垂直，如图：

17、
【解析】
根据平面镜成像的特点：像与物关于平面镜对称，所以分别连接AA/、BB/,然后分别找出它们的中点，连接两中点便是平面镜的位置，如图：

四、实验题（本大题共5小题，共20分）
18、弱 改变蜡烛位置多次实验 垂直
【解析】
蜡烛点燃时比较亮，在较弱的环境中，烛焰和环境的对比度比较大，烛焰的像会更清晰；一次实验不具备代表性，应采取同样的实验方案多做几次，避免实验现象的偶然性，才能保证结论的正确，所以应改变蜡烛位置多次实验；连接物体和物体的像点，发现物像连线和镜面垂直，物像到镜面的距离相等。
19、使像成在光屏的中央 左 缩小 照相机 远离
【解析】
（1）为使像能成在光屏的中央，应使凸透镜、光屏、烛焰的中心大致在同一高度处．
（2）点燃的蜡烛由图示位置移至光具座的14cm刻度处时，u＞2f，成倒立、缩小的实像．
像距应大于1倍焦距小于2倍焦距，故需将光屏向左移动才能在光屏上成清晰、倒立、缩小的实像； 照相机就是利用这一成像规律工作的；
（3）远视镜是凸透镜，对光线有会聚作用，若取下远视眼镜，则光线比原来发散，像会远离凸透镜，所以应使光屏远离凸透镜．
20、见解析
【解析】
根据题中“小泽同学准备测量电阻的阻值”可知，本题考查测量电阻的方法。伏安法测电阻，要求测出待测电阻两端电压和通过它的电流。
待测电阻两端电压可由电压表直接测出。通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值。
但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值。
【详解】
（1）由于待测电阻的阻值约为300Ω，而电源电压小于3V，所以电路中的电流小于电流表的分度值，无法用电流表测出待测电路中的电流，所以小泽设计的实验电路是不可行的；
（2）实验的电路图如下所示，只读出电压表的示数，不读电流表的示数或去掉电流表。
或

①按图连接电路，闭合开关，保持滑片P在b端即最大阻值处，此时滑动变阻器接入电路的阻值是100Ω，记下电压表示数为 U1；
②移动滑片P至a端即最小阻值处，此时滑动变阻器接入电路的阻值是0Ω，电源电压全部由待测电阻承担，记下电压表示数为U2（即为电源电压）；
③根据电源电压是一个定值，可得出一个等式：，
推理得出表达式：
21、匀速木块B放在木块A上A材料、粗糙程度及压力滑动摩擦力与接触面积大小无关
【解析】
（1）②将细线的另一端与调好的弹簧测力计相连，沿着竖直向上的方向缓慢匀速拉弹簧测力计，
物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，在向上拉动的过程中读出测力计示数F，并记入表格；
③根据控制变量法，要控压力大小相同和接触面粗糙程度相同，故再将木块B放在木块A上，调整定滑轮支架的倾斜角度，将正方体木块A相连的细线绷直后与长木板表面平行，仿照步骤②读出弹簧测力计的示数F，并记录．
（2）根据控制变量法，小明研究该问题应该控制的变量是材料、粗糙程度及压力；
（3）从实验数据中可以得到的结论是：滑动摩擦力与接触面积大小无关．
22、（1）同一高度上（2）凸透镜向右移（3）缩小 不能（4）上 上（5）减小
【解析】
试题分析：（1）做“探究凸透镜成像规律”实验时，首先要将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛后，应调整烛焰、透镜和光屏的中心大致在同一高度上，让烛焰的像成在光屏中央．（2）已知所用的凸透镜的焦距f = 15cm，如图15所示，物距小于焦距，不能在光屏上成像，要使蜡烛在光屏上成清晰的像，应增大物距，在蜡烛、凸透镜和光屏三者中，只移动其中一个的位置，其余两个不动，可行的措施是：凸透镜向右移．（3）如果把凸透镜固定在光具座上50cm刻度线处，将蜡烛移至10cm刻度线处，这时物距等于40cm，大于2倍焦距，成倒立缩小的实像；当烛焰放在距凸透镜12cm处时，物距为12cm，小于焦距，成正立放大的虚像，所以在凸透镜另一侧前后移动光屏不能在光屏上得到像．（5）分析实验数据可知，当物体通过凸透镜成实像时，物距增大，像距减小，像也减小．
故答案为 （1）同一高度上（2）凸透镜向右移（3）缩小 不能（4）上 上（5）减小
考点：凸透镜成像规律及其探究实验．

五、计算题（本大题共2小题，共13分）
23、（1）800J（2）6250Pa（3）60N（4）8.9×103kg/m3
【解析】
（1）对物体做的有用功： ；
（2）由得拉力做的总功：，
由甲图可知，n＝2，则绳端移动的距离： ，
由 可得绳端的拉力（由题知绳子达到最大承受力）：，
人对地面的压力：，
人对地面产生的压强： ；
（3）物体B下表面受到水的压力：，
由图乙可知，物体B上表面已经露出水面，根据浮力产生的原因（物体上下表面受到的压力差）可得，物体B受到的浮力： ；
（4）在甲图中，不计绳重和摩擦，拉力 ，则动滑轮的重力： ，
在图乙中，n＝3，在绳子断裂的瞬间，绳端的拉力F仍然为250N，
因拉力，则动滑轮受到向下的拉力：，
根据力的平衡条件可得，物体B所受的重力： ，
物体B的质量：，
物体B的体积： ，
物体B的密度：。
答：（1）如甲图所示，将物体A匀速提高2m，对物体做的有用功是800J；
（2）人对地面的压强是6250Pa；
（3）在绳子断裂的瞬间，物体B在水中受到的浮力是60N；
（4）正方体B的密度是8.9×103kg/m3。
24、（1）0.5A；（2）1200W；（3）15J
【解析】
（1）当吹冷风时，只有电动机工作，P1=110W，由P=UI可得，通过电动机的电流：I1==0.5A；
（2）电吹风吹热风时的功率是：P==1.2kW·h=1200W
（3）电吹风吹冷风时，1min=60s内电流通过电动机产生的热量：Q=I12R1t=(0.5A)2×1Ω×60s=15J；
答：（1）电吹风吹冷风时，通过电动机的电流是0.5A；
（2） 电吹风吹热风时的功率是1200W；
（3）电吹风内电动机的电阻是1Ω，电吹风吹冷风1min产生的热量是15J．

六、综合能力题（本大题共3小题，共18分）
25、 (1)图 略（2）CD（3）R＇=75Ω．（4）汽车的最小重力为0.6×105N．
【解析】
压力传感器．压力传感器受到的压力越大，输出的电压就越大，当压力增加到一定程度时，电铃报警，说明汽车超载，则图甲中电铃应接在“C、D”两端．小明希望压力大于或等于2.4×105N时，启动报警系统，因为闭合开关S，当线圈中电流大于或等于20mA时，电磁继电器的衔铁被吸合．压力大于或等于2.4×105N时，输出的电压为2v，此时电路中的总电阻是100欧，已知继电器线圈的电阻为25Ω，所以电阻箱R＇的电阻应调节到75欧．
26、重力势 动 2 x=v0t b
【解析】
（1）小球从高度为h的光滑斜面顶端由静止自由滑下，质量不变，高度减小，速度增大，故重力势能转化为动能；
因为质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，过程中机械能守恒，故有：
，代入h=0.2m，g=10m/s2，解得v=2m/s；
（2）将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，由速度公式得，在水平方向运动的距离公式为：x=v0t，
由速度公式得，运动时间为：；
在竖直方向下落得高度：，
可见下落高度y与水平移动距离x的2次方成正比，可以判断曲线为b．
27、（1）静止状态；（2）4N；（3）2m；（4）8J。
【解析】
（1）由图丙可知，木箱在0～1s内没有动，处于静止状态；
（2）由图丙可知，在2～3s内木箱做匀速直线运动，处于平衡状态，由平衡条件可知，木箱受到的滑动摩擦力f＝F，由图乙可知，在2～3s内推力F＝4N，则木箱受到的滑动摩擦力f＝F＝4N；
由图丙可知，木箱在1～2s内做加速运动，受到的摩擦力为滑动摩擦力，滑动摩擦力与推力大小无关，接触面的粗糙程度与物体间的压力不变，则木箱受到的滑动摩擦力不变，则1s～2s木箱受到的摩擦力大小为4N；
（3）（4）由丙图知，2s～3s内箱子做匀速直线运动，其速度为2m/s，
则2s～3s内箱子通过的距离：s＝vt＝2m/s×1s＝2m；
由乙图知，此时木箱受到的推力F＝4N，因此推力做功：W＝Fs＝4N×2m＝8J。
