2025届重庆市大足迪涛校第二次高中毕业生复习统一检测试题物理试题
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1．如图是去年我区冬天某天天气预报的信息图片，关于图片中信息的解释正确的是

A．雨的形成是汽化现象
B．雪的形成过程中会放出热量
C．预报的最低气温读作“摄氏零下1度”
D．可以用体温计来测我区该天的气温
2．如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是：

A．入射角为60°，界面右侧是空气
B．折射角为45°，界面右侧是玻璃
C．入射角为30°，界面左侧是空气
D．折射角为45°，界面左侧是玻璃
3．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球被弹开，这个实验说明了

A．发声的音叉正在振动
B．声音可以在空气中传播
C．声音的传播不需要介质

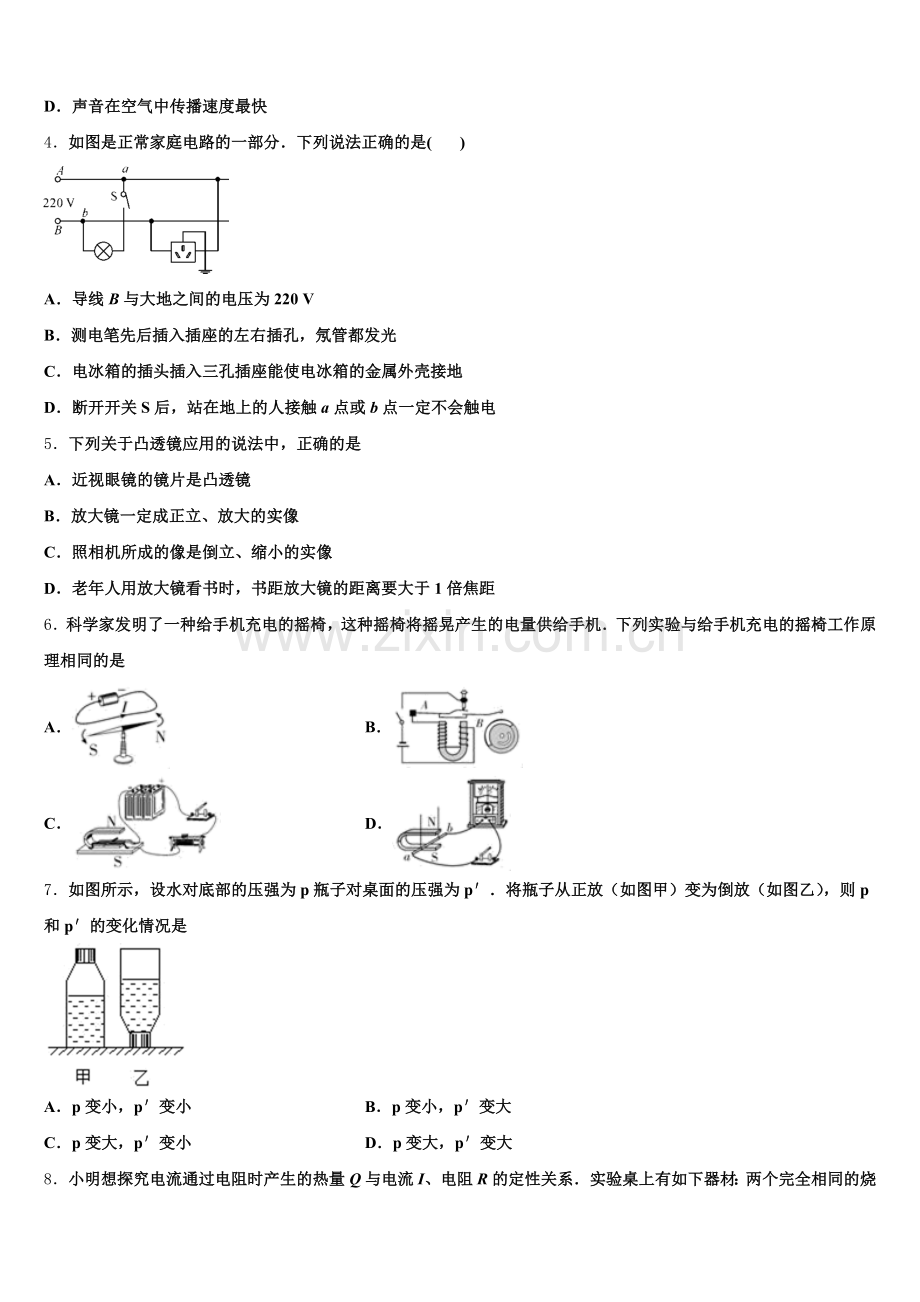

D．声音在空气中传播速度最快
4．如图是正常家庭电路的一部分．下列说法正确的是( )

A．导线B与大地之间的电压为220 V
B．测电笔先后插入插座的左右插孔，氖管都发光
C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地
D．断开开关S后，站在地上的人接触a点或b点一定不会触电
5．下列关于凸透镜应用的说法中，正确的是
A．近视眼镜的镜片是凸透镜
B．放大镜一定成正立、放大的实像
C．照相机所成的像是倒立、缩小的实像
D．老年人用放大镜看书时，书距放大镜的距离要大于1倍焦距
6．科学家发明了一种给手机充电的摇椅，这种摇椅将摇晃产生的电量供给手机．下列实验与给手机充电的摇椅工作原理相同的是
A． B．
C． D．
7．如图所示，设水对底部的压强为p瓶子对桌面的压强为p′．将瓶子从正放（如图甲）变为倒放（如图乙），则p和p′的变化情况是

A．p变小，p′变小 B．p变小，p′变大
C．p变大，p′变小 D．p变大，p′变大
8．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系．实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油（R1>R2），还有满足实验要求的电源、滑动变阻器、开关、导线．他连接了如图所示的电路进行实验，下列说法正确的是

A．此实验探究的是Q与R的关系
B．温度计示数变化的大小反映电阻丝中电流的大小
C．闭合开关一段时间，温度计A比B的示数变化小
D．闭合开关一段时间，电流通过两个电阻丝产生的热量相等
9． “生活处处有物理”，下列现象中分析正确的是（　　）
A．用吸管吸饮料是利用大气压强
B．急刹车时，人向前倾倒说明人受到惯性作用
C．鸡蛋碰石头鸡蛋碎了，说明鸡蛋受到的力大于石头受到的力
D．汽车关闭发动机后会停下来，说明物体的运动需要力来维持
10．关于声现象，下列说法正确的是
A．振动停止，声音立即消失
B．超声波在真空中传播的速度是3×108m/s
C．发声体的振动频率越高，响度越大
D．学校路段禁止汽车鸣笛，这是在声源处减弱噪声
二、填空题（本大题包括7小题，每小题2分，共14分）
11．某同学连接的电路如图所示，电源是四节新干电池串联组成的电池组．灯泡L2 标有“4V 4W”字样（电阻保持不变），将开关闭合后，电压表的示数为2V，则L1两端的电压为___________V，L2 的实际功率为___________W．

12．（2017•威海卷）如图所示，电源电压12V保持不变，小灯泡L的规格为”6V 3W”，滑动变阻器的最大阻值为12Ω，电流表的量程为0～3A．当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为______Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的变化范围是________W．

13．在图的电路中，电源电压为6V，R1＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为________A，电阻R2的阻值为________Ω．

14．我国自主研发的“蛟龙号”潜水器将进行“载人深潜”实验．在某次任务中，潜水器10min下潜了420m，这段时间内潜水器下潜的平均速度为______．若它的质量为22吨，当它匀速下潜时，它所受的浮力______重力，当它到达最大下潜深度时，潜水器抛弃压载铁，潜水器的浮力______重力时，潜水器开始上浮．（ρ海水=1.0×103㎏/ｍ3）
15．用电水壶烧水，这是通过________方式改变其内能。若水的质量为2kg,水的温度升高了 10℃,水吸收的热量为_____J。水沸腾后会顶起壶盖，此过程能 量转化情况与四冲程的汽油机的________冲程相似。[C水=1．2×103/（kg•℃）]
16．医学上针对外伤的疼痛常用“冷疗法”治疗．其原理是医生用一种叫做氯乙烷的气态有机物，先用压缩体积的方法使它_____（填物态变化名称），然后喷在患处时又在皮肤上迅速_____（填物态变化名称），同时_____（填“吸收”或“放出”）大量的热，使人体受伤部位温度降低，皮肤血管收缩，神经纤维传导速度变慢，类似局部麻醉，人的伤痛很快消失，同时防止伤口处形成淤血．
17．如图所示，是光在空气和玻璃之间发生折射的光路图，从图中可以看出，空气在界面的_____侧（选填“左”或“右”），此过程中还有部分光发生了反射，反射角的大小是_____．

三、作图、实验与探究题（本大题包括5小题，共34分）
18．声、光控路灯的工作过程是：无光有声灯才亮；有光无声、有光有声、无光无声灯都不亮，能实现上述自动控制功能达到节能的目的，是因为电路中有一个声敏和一个光敏的自动装置，实际上它们就相当于两个开关，请在图中用规定的电路图符号连接成符合要求的电路图

19．如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止.请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极.

20．学校实验室开放日，同学们可以选择自己感兴趣的器材进行科学探究。

小明选择器材探究“滑动摩擦力大小与哪些因素有关”的实验，实验中弹簧测力计匀速拉动同一木块在水平放置的长木板上进行甲、乙、丙三次实验（木块各表面粗糙程度相同）。
①实验中匀速拉动木块的目的是利用__________的知识，可以间接测出木块的滑动摩擦力大小。
②对比如图甲、图乙所示，探究的问题是__________
③另一小组的同学采用如图丙所示的装置，其优点是__________
④在如图丙中画出摩擦力的示意图并标出其大小。小丽对手摇发电机非常感兴趣，她想：发电机产生感应电流在大小跟哪些因素有关呢？根据经验又想到可以根据小灯泡在亮度来判断电路中感应电流大小，于是她利用如图19所示的手摇发电机开始实验探究，得到如下表的所示的实验现象。请你根据小丽在实验数据表格中记录的实验现象回答下列问题：

①小丽计划探究的问题中的自变量是________
②根据实验记录的现象得到的初步结论是________
③若还想探究产生的电流方向是否发生变化，可以将灯泡换成________
21．小华在实验室测量物质的密度．

（3）把天平放在水平台上，游码放在标尺左端零刻度线处，指针静止时位置如图甲所示， 小华向________调节平衡螺母，使横梁平衡．
（3）小华利用天平和量筒测量了果汁的密度，过程如下：
①用天平测出空烧杯的质量为 38.3g；
②向烧杯中倒入适量果汁， 用天平测出烧杯和果汁的总质量如图乙所示，其质量为__g ．
③将烧杯中的果汁全部倒入量筒中，测出果汁的体积为 30cm3．
④果汁的密度ρ果= __________kg/m3．
⑤测量出的果汁密度值会 _________（填“偏大”或“偏小）．
（3）在测量一个弹力球的密度时，由于弹力球无法放进量筒内，小华用溢水杯，借助一个小烧杯和一个空的酸奶盒，利用量筒和水（ρ水已知）测出了弹力球的密度，请将她的实验步补充完整．
①如图丙所示，溢水杯中盛满水，空酸奶盒漂浮在水中：
②将弹力球用细线系好放入溢水杯中浸没，空酸奶盒仍漂浮，从溢水杯中溢出了一部分水，如图丁所示，用量筒测出____的体积为 V3．测完后将量筒中的水倒净；
③将弹力球取出，放入酸奶盒中共同漂浮，从溢水杯中又溢出了部分水，如图戊所示，用量筒测出__________的体积为 V3．
④弹力球的密度表达式ρ弹力球=_________（用 V3、V3、ρ水表示）．
22．小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________。他先将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是______。他在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是___________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为________A。在解决了以上问题后，将电流表分别接入A、B、C三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进方法是____________。实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S由断开到闭合时，电流表A2的示数_____（选填“变大”“变小”或“不变”）。
四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．一款全自动豆浆机的主要结构如图甲，图乙是它的铭牌，其电路原理如图丙。该豆浆机做一次豆浆需要8 min，其正常工作过程中电热管和电动机的工作时间与工作状态如表所示。

工作时间（min）
0~1
1~4
4~5
5~8
工作状态
粉碎打浆
加热
粉碎打浆
加热
（1）豆浆机正常工作时，电热丝电阻是多少？豆浆机正常工作做一次豆浆，电流做功多少焦？为测定家里电路的实际电压，小明将家里的其他用电器都断开，只让这款豆浆机工作，他观察到在豆浆机的电热丝工作的3 min内，家里标有“2 000 r/kW·h”字样的电能表转盘转了50转，则他家里电路的实际电压是多少？（不考虑温度对电阻的影响）
24．养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是釆用一种新型的电加热材料，通过髙温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热。小明家买了一个养生壶（图甲），其铭牌如表所示。
该养生壶正常工作时，面状电阻的阻值多少？小明关闭了家中的其他所有用电器，使用该壶在加热过程中家用电能表（图乙）的转盘5min内转了300转，此过程中养生壶消耗的电能和实际电功率各是多少？
参考答案

一、本大题包括10小题，每小题3分，共30分．在每小题给出的四个选项中，只有一项符合题目要求．
1、B
【解析】
雨的形成是小冰晶熔化而成的，故A选项错误；雪的形成过程中是由于空气中水蒸气遇冷凝华而成的，会放出热量，故B选项正确；预报的最低气温应读作“零下1摄氏度”，故C选项错误；体温计用来测人体温度的，图片显示最低温度-1℃，超出了水银体温计量程，故D选项错误．
2、D
【解析】
反射角、入射角与折射角分别指的是反射光线、入射光线与折射光和法线的夹角；同时光反射时，反射角等于入射角，光折射时，由空气斜射入玻璃时，折射角小于入射角，由玻璃斜射入空气时，折射角大于入射角，由图知本是正确选项是D．
3、A
【解析】
试题分析：本题是把音叉的振动转化为轻质小球的运动，这样可以把音叉的微小振动进行放大．
解：正在发声的音叉将乒乓球多次被弹开，说明音叉在振动，从而说明声音是由音叉的振动产生的，因此，本探究实验是研究声音产生原因的．
故选A．
【点评】本题主要考查学生对声音产生原因的了解，以及物理学法中的转换法的应用．
4、C
【解析】
由图知，开关接在导线A上，所以A是火线，B是零线，
A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；
B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；
C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；
D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误。
故选：C。
点睛：重点是家庭电路的连接，注意连接中的细节问题：开关控制火线，三孔插座的“左零、右火、上地”，灯泡的螺旋套连接零线等，都是考查的重点。
5、C
【解析】
A．近视眼观察远处物体时，像成在视网膜的前方，为使光线延迟会聚，应佩戴具有发散作用的凹透镜来矫正，故A错误；
B．放大镜可以成倒立、放大的实像，也可以成倒立、缩小的实像，也可以正立、放大的虚像(不是实像)，故B错误；
C．照相机是利用物距大于2倍焦距时，相距处在1倍焦距和2倍焦距之间，成倒立、缩小的实像的原理，故C正确；
D．用放大镜看书时，书距放大镜的距离应小于1倍焦距，此时成正立、放大的虚像，故D错误。
6、D
【解析】
摇椅能给手机充电，即整个过程的能量转化是机械能转化为电能，说明给手机充电的摇椅与发电机的原理相同，即是电磁感应现象；AB、这两幅图分别是奥斯特实验和电铃，说明电流周围存在磁场；C. 图中的实验说明了通电导体在磁场中受力的作用，是电动机的原理；D. 图中是探究电磁感应现象的实验，是发电机的原理，与给手机充电的摇椅工作原理相同．故选D.
点睛：（1）可充电摇椅是利用电磁感应现象制成的，摇椅转动时，使线圈切割磁感线，从而产生了感应电流，给手机充电．（2）逐个分析下面四个选择项中各个设备的制成原理，将两者对应即可得到答案．
7、D
【解析】
由图知道，瓶内水不满，瓶子的形状是上细下粗，所以倒过来会使水的深度变大，由公式P=ρgh知道，液体对瓶塞的压强变大；瓶对桌面的压力等于瓶和里面水的总重力，所以无论瓶口朝上还是朝下，它们的重力不变，故对桌面的压力也不变，但倒过来后受力面积变小，即对桌面的压强变大，所以将瓶子从正放变为倒放，则p变大，p′变大，故选D．
8、A
【解析】
A．由题意可知，电流相同，通电时间也相同，电阻不同，所以探究的是Q与R的关系，故A正确；
B．通电后电流通过电阻丝做功，产生热量被煤油吸收，使煤油的温度升高，通过观察温度计的示数变化来判断电流产生的热量的多少，故B错误；
CD．在时间相同时、电流相同时，电阻越大，产生的热量越多，温度计A比B的示数变化大，故CD错误；
9、A
【解析】
A、吸管吸饮料时，吸气时，管内压强减小，饮料在外界大气压的作用下被压入嘴里，故A正确；
B、紧急刹车时，人会向前倾，是由于人具有惯性，惯性不是力，不能说受到惯性，故B错误；
C、鸡蛋碰石头时力是大小相等的，之所以鸡蛋破是因为鸡蛋的耐受力小。故C错误；
D、力是改变物体运动状态的原因，不是维持物体运动的原因。关闭发动机后汽车会慢慢停下来，是因为受到摩擦力的作用，是摩擦力改变了汽车的运动状态。故D错误。
10、D
【解析】
A、振动停止，发声停止，但声音并不一定完全消失，它可能还在继续传播中，故A错误；
B、真空不能传播声音，超声波不能在真空中传播，故B错误；
C、发声体的振动频率越高，音调越高，故C错误；
D、学校路段禁止汽车鸣笛，阻止声音的产生，这是在声源处减弱噪声，故D正确。

二、填空题（本大题包括7小题，每小题2分，共14分）
11、4 1
【解析】
串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，所以，四节新干电池组成的电池组，电源电压为U=4×1.5V=6V；由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V，所以L1两端的电压：U1=U−U2=6V−2V=4V，由P=得，灯泡L2的电阻：R2===4Ω，则此时L2的实际功率：P2实===1W．
12、12 24W～36
【解析】
(1)当S1、S2都断开时,R1与L串联,灯正常发光时的电压UL6V,功率PL3W，
因串联电路中各处的电流相等，所以，由PUI可得，电路中的电流：
IIL，因串联电路中总电压等于各分电压之和，所以,R1两端的电压： U1UUL12V6V6V，由I可得,R1的阻值： R1； (2)当S1、S2均闭合时,L短路,R1、R2并联，电流表测量的是干路中的电流，因电流表的量程为0∼3A，所以，电路中的最大电流为3A，因并联电路中各支路两端的电压相等，所以，整个电路的最大电功率： P大UI大12V3A36W；当滑动变阻器接入电路的电阻最大时，电路的总电阻最大，电路的总功率最小，因并联电路中总电阻等于各分电阻之和，所以，电路中的总电阻： R，电路消耗的最小总功率： P小，所以，整个电路电功率的变化范围是24W∼36W．
13、0.5 8
【解析】
观察电路图可知，两电阻串联，因为串联电路电流处处相等，所以电流表的示数A；定值电阻R2两端的电压：U2＝U－U1＝6V－2V＝4V；由欧姆定律可知，电阻R2的阻值：Ω．
14、0.7m/s >
【解析】
这段时间内潜水器下潜的平均速度：
v===0.7m/s；
因潜水器匀速下潜时处于平衡状态，受到的浮力和重力是一对平衡力，
所以，受到的浮力和重力相等；
当它到达最大下潜深度时，潜水器浸没时排开海水的体积不变，
由F浮=ρgV排可知，潜水器的浮力不变，
潜水器抛弃压载铁时，自身的重力减小，小于受到的浮力，合力向上，潜水器开始上浮．
15、（1）热传递；（2）2．1×101；（3）做功
【解析】
试题分析：利用电水壶烧水时，水从电热丝吸收热量，温度升高，是通过热传递方式改变水壶中水的内能；
水吸收的热量Q=cm△t=1．2×103 J/（kg•℃）×2kg×10℃=2．1×101 J；水沸腾后会顶起壶盖，此过程水蒸气的内能转化为机械能，与四冲程汽油机的做功冲程相似。
考点：热传递改变物体内能；热量的计算；内燃机的四个冲程
16、液化 汽化 吸收
【解析】
汽化是由液态变为气态的过程．汽化有两种方式：蒸发和沸腾．汽化过程需要吸热，使物体的温度降低．
液态的氯乙烷沸点低，涂到身体表面上时，它就会发生汽化（沸腾）现象，在沸腾过程中，需要从身体吸收热量，使受伤部位温度降低．将常温下是气态的物质变为液态的办法有两种：一是降低温度，二是压缩体积．气态的氯乙烷在加压的条件下液化成液态储存在容器内；当液态的氯乙烷喷出遇到温度较高的皮肤时，会迅速汽化为气态；液态的氯乙烷汽化时吸收大量的热量；
17、左 60°
【解析】
由图示可知，折射光线是靠近法线的，所以应是从空气射向玻璃的，所以可知界面的左侧是空气，由图示可知，入射角为60o，由光的反射定律可知，反射角等于入射角也为60o．

三、作图、实验与探究题（本大题包括5小题，共34分）
18、
【解析】
照明灯使用声、光控开关，根据题意知道，只有黑暗且有声音时灯才亮，即两个条件同时满足才可以，所以两个开关应是串联后共同控制电路，如下图所示：

19、
【解析】
由题，开关闭合后，磁铁受到通电螺线管的斥力但保持静止，此时条形磁铁受到的摩擦力与斥力是一对平衡力，大小相等，方向相反，所以摩擦力的方向水平向右；
开关闭合后，磁铁受到通电螺线管的斥力，可知通电螺线管的左端为S极，右端为N极．根据安培定则，螺线管上电流方向向下，电流从电源左端流出，右端流入，因此，电源的左端为正极．

20、二力平衡 滑动摩擦力的大小是否与接触面的大小有关 不需要使长木板做匀速直线运动或弹簧测力计示数稳定方便读数 线圈转速 发电机产生感应电流大小跟线圈转速有关 发光二极管
【解析】
（1）①实验时，用弹簧测力计拉木块使它在水平木板上做匀速直线运动，根据二力平衡知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数。
②由图可知，图甲和图乙相比，木块对木板压力相同，接触面的粗糙程度相同，所不同的是甲图木块平放，乙图木块立放，即木块与长木板的接触面大小不同，是探究滑动摩擦力大小与接触面积大小的关系；
③木块稳定时相对地面处于静止状态，在水平方向上木块受到的测力计的拉力与木板施加的摩擦力为一对平衡力，大小相等，而与木板的运动状态无关，故此过程长木板不需要匀速拉动；
④因为木块静止在木板上，所以它受到拉力和摩擦力是一对平衡力，大小相等，方向相反，因为拉力为2.4N，所以摩擦力也为2.4N，拉力向右，摩擦力方向向左，如图所示：

（2）①由题表中记录数据可知探究发电机产生感应电流的大小是否与线圈转速有关，即自变量是线圈的转速；
②线圈转速越快，灯泡的亮度越亮，通过灯泡的电流越大，由此可得手摇发电机线圈转速越快，产生的感应电流越大；
③由于发光二极管具有单向导电性，若还想探究产生的电流方向是否发生变化，可以将灯泡换成发光二极管。
21、右 59.4 3.04×303 偏大 溢出水 溢出水 ρ水．
【解析】
（3）图甲中指针偏左，说明左侧质量偏大，应向右移动平衡螺母；
（3）②读图乙可知，果汁和烧杯的总质量为50g+5g+4.4g=59.4g，
④量筒中果汁的质量m=59.4g-38.3g=33.3g，
果汁的密度ρ==3.04g/cm3=3.04×303kg/m3；
⑤将玻璃杯中的果汁倒入量筒测量体积的时候，玻璃杯壁上一定沾有部分果汁，从而导致所测体积偏小，由公式ρ=可知密度偏大；
（3）弹力球的体积等于溢出水的体积，即V弹力球=V3；
图丙和图戊相比，放入弹力球后溢出的水的体积为V3+V3，
根据漂浮条件和阿基米德原理知：增加的浮力就是弹力球的重力，即ΔF浮=G弹力球=ρ水g（V3+V3），由G=mg可得，弹力球的质量：m弹力球==ρ水（V3+V3），
则弹力球的密度：ρ弹力球=ρ水．
22、断开开关 L1断路 电流表正负接线柱接反 0.24 换用不同规格的两只灯泡，多测几组数据 变大
【解析】
根据“探究并联电路电流规律的实验”可知,本题考查并联电路中的电流规律,根据并联电路的电流规律以及故障分析、电流表读数等内容分析判断。
【详解】
(1)[1]在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了断开开关；
(2)[2]将电流表接A处，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，说明L1所在支路断路；
(3)[3]他在测量B处的电流时，发现电流表的指针偏转如图乙所示，即反向偏转，原因是：电流表正负接线柱接反了；
[4]在排除故障后，电流表的示数如图丙所示，图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
(4)[5]只测量了一组数据得出的结论有偶然性，应改进方法是：换用不同的灯泡测量多组数据；
(5)[6]实验结束后，小明又利用器材连接了如图丁所示的电路图，当开关S断开时，电路中只有L1，电流表A2测电路中电流，S闭合时，两灯并联，电流表A2测干路的电路中，因L1的电压和电阻不变，由欧姆定律，通过其的电流不变，根据并联电路电流的规律，电流表的示数变大。

四、计算题（本大题包括2小题，共22分．解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23、（1）80Ω；（2）2.298×105J。（3）200V
【解析】
（1）由图乙知道，加热功率为605W，额定电压为220V，所以由P=U2/R知道电热丝电阻是：R=U2/P=(220V)2/605W=80Ω；
（2）由表中数据知道，豆浆机正常工作做一次，打浆（电动机工作）时间是：
t1 =1min+5min-4min=2min；
加热时间是：t2 =t总-t1 =8min-2min=6min，
豆浆机正常工作做一次豆浆，电流做功是：
W=W1 +W2 =P1 t1 +P2 t2 =100W×2×60s+605W×6×60s=2.298×105 J；
（3）由“2000r/kW•h”字样的电能表知道，转盘每转2000圈，用电器消耗一度电，当转盘转了50转时，电流做的功是：W=1/2000kW•h×50=0.025kW•h=9×104J
豆浆机加热时的实际功率：P实 =W/t=9×104J/3×60s=500W；
由P=U2/R可得，他家里电路的实际电压是：U′=。
24、（1）40；（2）3.6×105J 1200W
【解析】
(1)由P=得，养生壶的电阻：
R===40Ω，
(2)养生壶消耗的电能：
W= =0.1kW⋅h=3.6×105J，
养生壶的工作时间t=5min=300s，
养生壶的实际电功率：
P实===1200W，
