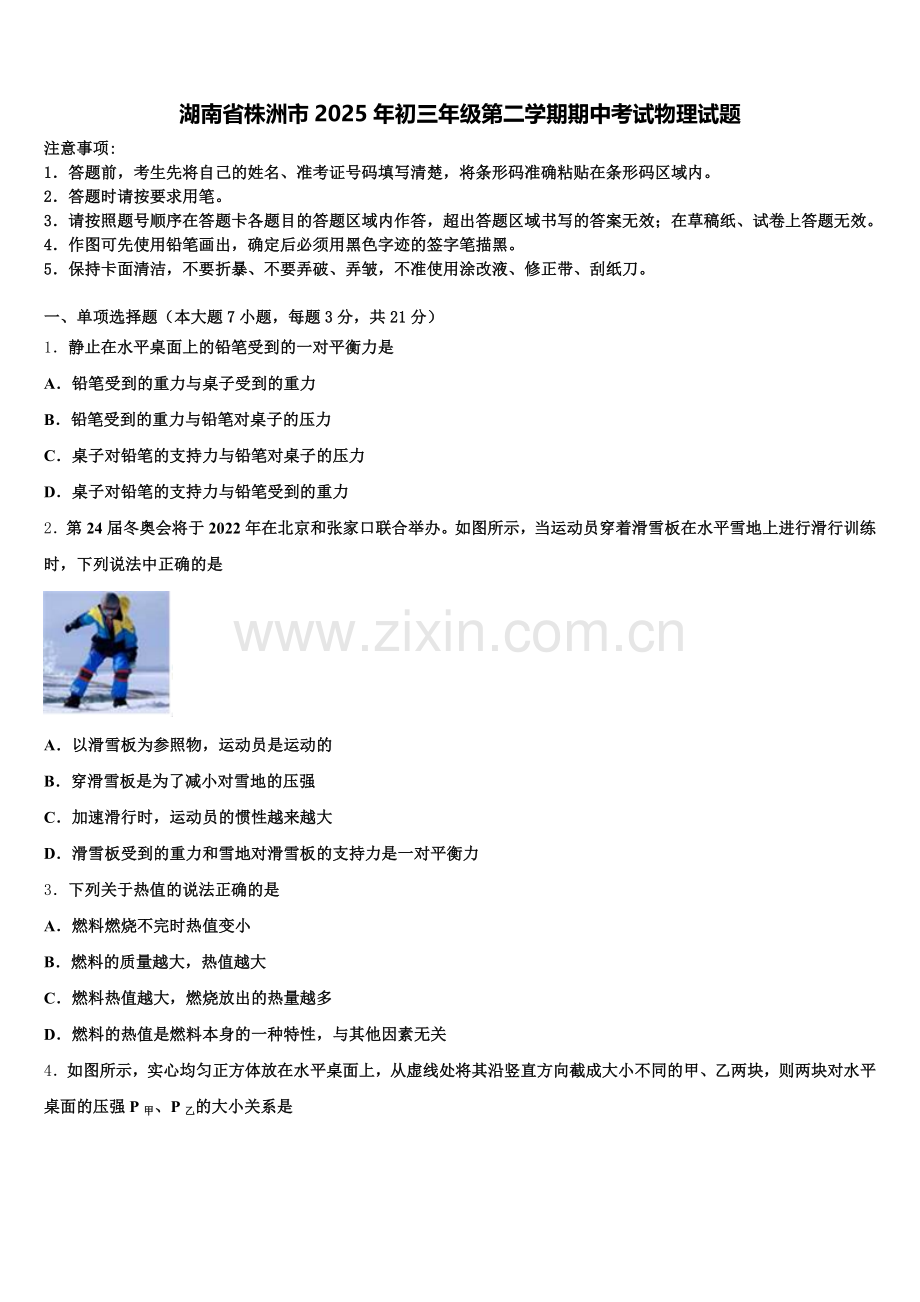

湖南省株洲市2025年初三年级第二学期期中考试物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．静止在水平桌面上的铅笔受到的一对平衡力是
A．铅笔受到的重力与桌子受到的重力
B．铅笔受到的重力与铅笔对桌子的压力
C．桌子对铅笔的支持力与铅笔对桌子的压力
D．桌子对铅笔的支持力与铅笔受到的重力
2．第24届冬奥会将于2022年在北京和张家口联合举办。如图所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是

A．以滑雪板为参照物，运动员是运动的
B．穿滑雪板是为了减小对雪地的压强
C．加速滑行时，运动员的惯性越来越大
D．滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力
3．下列关于热值的说法正确的是
A．燃料燃烧不完时热值变小
B．燃料的质量越大，热值越大
C．燃料热值越大，燃烧放出的热量越多
D．燃料的热值是燃料本身的一种特性，与其他因素无关
4．如图所示，实心均匀正方体放在水平桌面上，从虚线处将其沿竖直方向截成大小不同的甲、乙两块，则两块对水平桌面的压强P甲、P乙的大小关系是

A．P甲大于P乙
B．P甲等于P乙
C．P甲小于P乙
D．无法判断
5．如图是验证“平面镜成像特点”的实验装置，其中A为玻璃板前点燃的蜡烛，B为玻璃板后未点燃的蜡烛．有关本实验的说法错误的是

A．玻璃板应该与桌面垂直
B．实验宜在较暗的环境中进行
C．眼睛应从B一侧观察成像情况
D．蜡烛燃烧较长时间后像物不再重合
6．如图所示的电路，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向右移至中点过程中，下列判断正确的是

A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．灯泡变亮，电路中总功率变小
D．灯泡变暗，电路中总功率变小：
7．如图所示，放在水平桌面上的物块A与B用细线通过定滑轮与沙桶相连，当沙桶与沙的总重力为G时，物块AB恰好一起做匀速直线运动的过程中（忽略细线与滑轮之间的摩擦）．以下说法正确的是（　　）

A．物块B受到的滑动摩擦力大小为G
B．物块A受到的重力与桌面对物体A的支持力是一对平衡力
C．继续向沙桶中加入沙子，物块A受到的滑动摩擦力不变
D．如果所有力突然全部消失，物体B将保持静止状态
二、填空题（本大题7小题，共21分）
8．水面下某处的压强为9.8×103帕，它表示该处每平方米面积上受到水的_____为9.8×103牛；该处的深度为_____米；若深度增加，则水的压强将_____（选填“变大”、“不变”或“变小”）．
9．小红家买了一个电暖气，她阅读说明书时发现电暖气里的工作物质是油而不是水，好处之一是油的比热容比水的_______，加热时升温_________________选填“快”或“慢”）；电暖气周围的空气温度升高，这是通过________的方式改变内能的．
10．一段导体两端电压是2V，导体中的电流是0.5A，此导体的电阻是______Ω．如果该导体两端电压增大到4V, 导体的电阻是______Ω．
11．如图所示，甲、乙两个圆柱形容器中盛有两种不同的液体A、B，液体对两个容器底的压强相等，则ρA______ρB，现将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮(液体均无溢出)，此时两个容器底受到液体压强的大小关系是p甲________p乙。(均填“大于”“等于”或“小于”)

12．苏州是评弹的发源地。评弹常见的伴奏乐器有三弦、琵琶等。观众可以根据乐器发出声音的______（选填“音调”、“响度”或“音色”）不同，分辨出是哪种乐器；琴师调节琴弦的松紧是为了改变声音的_____（选填“音调”、“响度”或“音色”）。
13．如图所示，重为80N的物体M，在30N的拉力F作用下，以0.2m/s的速度在水平面上做匀速直线运动，此时弹簧秤的示数为_____N，拉力F在5s内做的功W＝_____J（不计滑轮重，不计绳重，不计绳与滑轮之间的摩擦）。

14．路由器是一种支持有线和无线连接的网络设备．通过后排接口可以同时连接多台电脑，各接口之间是_____（选填“串联”或“并联”）的，你的判断的依据是_____．

三、作图题（共7分）
15．如图所示，在水平桌面上有一个小球向右滚动，小球在平面镜中的像竖直向下运动，请在图中画出该平面镜的位置．
（_______）

16．如图甲所示，是小明家常用的一个插线板。他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

17．在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座孔的正确接线，使电路符合安全用电的要求．
（_____）

四、实验题（本大题共5小题，共20分）
18．在“探究杠杆的平衡条件”的实验中：

（1）调节杠杆平衡时，应该使它在__________位置平衡．根据图示杠杆所处的位置如图（甲），应将杠杆左端平衡螺母向__________旋一些（填“右”或“左”）．
（2）挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆______，挂钩码位置所对应的刻度值就等于_______．
（3）杠杆调节平衡后，小明在杠杆上A点处挂4个钩码，在B点处挂6个钩码,杠杆恰好在原位置平衡．于是小明便得出了杠杆的平衡条件为：F1l1=F2l2，他这样得出的结论不合理，原因是：__________．
（4）如乙图所示，用弹簧测力计在C处竖直向上拉时测力计的示数应为______N（每个钩码重0.5N），当弹簧测力计逐渐向右倾斜时，使杠杆仍然在原位置平衡，则弹簧测力计的示数将____（选填“变大”、“变小”或“不变”），其原因是________．
19．现有一个阻值为20Ω的定值电阻R0，一个电压约为15V的电源，一个量程为0～1A的电流表，一个单刀双掷开关及导线若干．请你利用上述器材设计实验，测出约为10Ω的未知电阻Rx的阻值；

①小明设计如图所示的电路，但没有标明定值电阻和待测电阻，则干路上的电阻是_____（R0或R1）．
②先把开关与1相触，测出此时的电流是I1；
③再把开关与2相触，测出此时的电流是I2；
④则Rx的阻值是Rx＝_____．
20．某物理兴趣小组利用所学知识制作了如图的温度计，A为一个小塑料瓶，B为细管，通过一个软木塞与A连通，管的下端竖直插在水槽中，使细管内外的水面有一高度差h。兴趣小组在不同温度下，进行实验，测量数据如表：
温度t/℃
17
19
21
23
25
27
高度差h/cm
30.0
24.9
19.7
14.6
9.4
4.2

（1）实验中使用的刻度尺分度值为_____cm；
（2）若在细管上标记对应温度值，则细管上的温度值从上到下，逐渐变_____；
（3）当h＝40.3cm时，对应的温度t＝_____℃
（4）若温度不变，大气压变小，则该温度计的示数将_____；
（5）将槽中的水换成水银_____（选填“可以”或“不可以”）提高温度计的精度。
21．在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个________（填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f=________（填“5cm”或“10cm”）．凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，到如图所示位置，光屏上会出现清晰的________（填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向________（填“左”或“右”）移动，以获得清晰的实像．
如果将光源移至7cm处，凸透镜此时成的是放大的________（填“虚像”或“实像”）．
22．为了测定额定电压为“2.5 V”的小灯泡的电功率，小明设计了如图甲所示的电路图，实验中各元件均完好，电源电压保持不变．

（1）请根据电路图连接好实物图．
（_____）
（2）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的操作是____（选填字母）．
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）排除故障后，闭合开关，移动变阻器的滑片到某一点时，电压表的示数如图乙所示，为_____V，要测量小灯泡的额定功率，应将滑片P向_____（选填“左”或“右”）端滑动，使电压表的示数为_____V．此时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该灯泡的额定功率为_____W．
五、计算题（本大题共2小题，共13分）
23．为推进治污减霾，打好蓝天保卫战，我市目前已经上线使用M100纯甲醇作为车用燃料的新型出租汽车（如图所示）。若该车和车内乘客的总质量为2500kg，车轮与地面的总接触面积为0.05m2。当该车在水平路面上以20m/s的速度匀速行驶时，它受到的阻力约等于人和车总重的0.02倍，（已知M100纯甲醇的热值为2×107J/kg，密度约为0.8×103kg/m3，g取10N/kg）求：

（1）该出租车载着乘客静止时对地面的压强
（2）该车以20m/s的速度匀速行驶时的功率
（3）如果这款出租车以20m/s的速度匀速行驶，百公里耗油10L，发动机效率是多少？
24．如图所示是我国自主研发的全球最大水陆两栖飞机AG1．其最大飞行速度为560km/h，最大航程为4500km，巡航速度（经济、节油的飞行速度）为500km/h．某次起飞前，飞机静止在水平跑道上，总质量为50t，轮胎与跑道的总接触面积为0.5m2．求：

（1）飞机静止在陆地跑道上时对跑道的压强是多少？
（2）起飞后，飞机在空中直线飞行1500km，所需要的最短时间是多少？
（3）若飞机到达目的地降落后，漂浮在水面上，它排开水的质量为46t，此时飞机受到的重力是多少？舱底某处距水面1.5m，水对该处产生的压强是多少？
六、综合能力题（本大题共3小题，共18分）
25．家庭电路的电能表如图所示．小明让电饭锅单独工作，转盘转过30圈时，停表记录其工作时间为100s．
电饭锅消耗的电能为_________kW•h，电功率为________ W．小芳设计实验如下: 电饭锅单独正常工作时，用停表计时3分钟．这段时间内，观察转盘转过的圈数n，测量出消耗的电能W，算出电功率．
评估: 比较两人测量电饭锅功率的实验，_________的实验相对不太精确．理由是:_________电能属于__________（选填:“一次”、“二次”、“可再生”或“不可再生”）能源．
26．汽车是现代生活中不可缺少的代步工具。请回答下列问题：如图所示的汽车配件及用品中，属于有机合成材料的是（填字母）_______。
a. 钢铁外壳
b. 合成纤维材质的安全气囊
c. 橡胶轮胎
d. 羊毛座垫小明关于汽车的一些说法中正确的是_______（填字母）。
A．汽车轮胎与地面间的摩擦总是有害的
B．用乙醇汽油作燃料，能提高发动机的效率
C．轮胎橡胶的老化过程属于缓慢氧化
D．汽车在同一档位行驶，载重后速度变慢了，说明牵引力一定变小了该汽车以60km/h的速度在平直公路上匀速行驶10min后，消耗了1kg汽油（汽油完全燃烧放出的能量的40%转化为牵引力做功，汽油的热值为4.6×107J/kg），则汽车受到的牵引力为_______N。
27．定值电阻R1、R2和标有额定功率为“0.9W”字样白炽灯L和特殊电子元件E并联接在电路中，且R1＜R2 ， 改变电路两端电压U，通过每个电阻、电灯和特殊电子元件的电流也相应改变，根据实验数据绘出R1、R2、RL和RE的I一U（或U一I）图线，如图所示。
图中________表示的是R1的电流与电压的图象；________表示的是电灯RL的电流与电压的图象（填“OA”“OB”“OC”或“OD”） 若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，电路消耗的总功率是____W； 若将定值电阻R2与白炽灯L串联后，接在电压为3.5V的电路中，则电阻R2在1分钟内产生的热量是________J。
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
A. 铅笔受到的重力与桌子受到的重力，二力的方向相同，大小不相等，作用在两个物体上，不是一对平衡力，故A错误。
B. 铅笔受到的重力与铅笔对桌面的压力，二力的方向相同、作用在两个物体上，不是一对平衡力，故B错误；
C. 铅笔对桌面的压力与桌面对铅笔的支持力，二力大小相等、方向相反、作用在同一条直线上，但作用在两个物体上，是一对相互作用力，故C错误；
D. 铅笔受到的重力与桌面对铅笔的支持力，二力大小相等、方向相反、作用在同一条直线上、作用在同一个物体上，是一对平衡力，故D正确；
2、B
【解析】
A、以滑雪板为参照物，运动员的位置没有发生变化，所以运动员是静止的，故A错误；
B、滑雪板一般都做成较大的面积，是在压力一定时，增大受力面积来减小对雪地的压强，防止陷下去，故B正确；
C、惯性大小只跟物体的质量大小有关，跟物体的运动速度没有关系，加速滑行时，运动员的质量不变，惯性大小不变，故C错误；
D、滑雪板和滑雪人的重力之和等于雪地对滑雪板的支持力,所以滑雪板受到的重力和雪地对滑雪板的支持力大小不相等，所以不是一对平衡力，故D错误。
3、D
【解析】
A．1kg某种燃料完全燃烧放出的能量，叫做这种燃料的热值，燃烧燃料不完时，放出的热量少，热值不变，故A错误；
B．燃料的热值与质量无关，因此2kg煤和1kg煤的热值一样大，故B错误；
C．由于不确定燃料的质量，不能计算煤放出的热量，故C错误；
D．燃料的热值是燃料本身的一种特性，与燃料的质量无关，不同的物质热值一般不同，
4、B
【解析】
对于均匀的柱体来说，对底面的压强也可以利用液体的压强公式来计算，当沿竖直方向切成两块时，两块都仍是均匀的柱体，密度相等，高度相同，所以对地面的压强相等．
5、C
【解析】
A．实验时玻璃板如果不竖直，不论怎样移动后面的蜡烛都不可能与前面蜡烛的像完全重合，就无法验证像的位置和大小，所以玻璃板应与水平桌面垂直放置．故A正确；
B．在比较明亮的环境中，明亮的光线会干扰人的视线，在较黑暗的环境中，蜡烛是最亮的，蜡烛射向平面镜的光线最多，反射光线最多，进入人眼的光线最多，感觉蜡烛的像最亮．所以该实验最好在较暗的环境中进行，故B正确；
C．寻找蜡烛A的像的位置时，眼睛应在蜡烛A一侧观察，在蜡烛B的一侧不能看到蜡烛A的像；故C错误；
D．平面镜所成的像，物像等大，蜡烛燃烧较长时间后像物不再重合，故D正确．
6、A
【解析】
AB．由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测量串联电路的电流，滑片P向右移动时，滑动变阻器接入电路的阻值变小，滑动变阻器的分压变小，电压表示数变小；当滑动变阻器接入电路的阻值变小时，电路总电阻变小，电源电压不变，根据I=可知电路中的电流变大，即电流表示数变大，故A正确，B错误；
CD．根据公式P=I2R可知，电流变大，灯泡的功率变大，灯泡变亮，根据公式P=UI可知，电源电压不变，电流变大，总功率变大，故CD错误．
7、C
【解析】
A．沙桶与沙的总重力为G，使用定滑轮不能改变力的大小（忽略细线与滑轮之间的摩擦），则物块受到的拉力大小为G；因为物块做匀速直线运动，拉力和滑动摩擦力是一对平衡力，所以A所受滑动摩擦力的大小为G，B相对于A相对静止，没有摩擦力，故A错误；
B．物块A受到的重力与桌面对物体A的支持力，大小不等，不是一对平衡力，故B错误；
C．继续向沙桶中加入沙子，由于压力大小和接触面的粗糙程度都不变，所以物块受到的滑动摩擦力不变，故C正确．
D．如果所有力突然全部消失，根据牛顿第一定律，物体B将保持原来的速度做匀速直线运动，故D错误；

二、填空题（本大题7小题，共21分）
8、压力 1 变大
【解析】
压强是表示物体单位面积上所受压力的物理量，压强为9.8×103帕，它表示该处每平方米面积上受到水的压力为9.8×103牛，根据P＝可得h＝1m
因为液体压强随深度的增加而增大所以若深度增加，则水的压强将变大．
9、小 快 热传递
【解析】
根据可知，∵，质量相同的油和水，温度升高相同的度数时油吸收的热量少，即，且Q=W，又∵ W=Pt，电功率一定时，，即温度升高相同的度数，油用的时间短，也就是升温快；
改变内能的方式有做功和热传递两种，电暖气向周围空气散热使空气温度升高属于热传递改变内能．
10、4 4
【解析】
根据欧姆定律公式的变形可计算电阻，而电阻的大小只与导体的长度、材料、横截面积和温度有关，所以改变电压并不能影响电阻大小．
11、大于 小于
【解析】
根据两种液体对容器底的压强相等，结合图知hA＜hB，由p=ρgh可知，ρA＞ρB；
因为原来两容器中液体产生的压强相等，均匀柱形容器，则FA=GA=pSA；FB=GB=pSB；又因为SA＞SB，可得GA＞GB，
由将两个质量相等的物体分别放入两个容器中，静止时一个漂浮，另一个悬浮（液体均无溢出），由于两物体重力相等都为G，原来液体对两个容器底的压强相等都为p，放入物体后的压强分别为p甲=p+、p乙=p+，由SA＞SB可知：p甲＜p乙．
12、音色 音调
【解析】
三弦和琵琶发声的音色不同，可以通过音色区分不同的乐器；调节琴弦的松紧，振动的频率不同，这样做的目的是为了改变声音的音调。
13、15 15
【解析】
滑轮为动滑轮，拉力F＝30N，所以每段绳子上的力为×30N＝15N，则此时弹簧秤的示数为15N；
由图可知，物体在绳端，所以F在5s内通过的路程为：s＝vt×＝0.2m/s×5s×＝0.5m；
拉力做功W＝Fs＝30N×0.5m＝15J。
14、并联 各个电脑能独立工作
【解析】
路由器由于各接口接上不同的网络设备时，都能各自独立的工作，所以说它们之间是并联的关系．
【考点定位】
电路的连接方式

三、作图题（共7分）
15、
【解析】
把小球与小球的虚像连接，找出连线的中点；过此中点，作线段的垂直平分线，垂直平分线即是平面镜的位置，在镜面的背面画出短斜线，并标出垂直符号．注意：小球与小球的虚像连接要用虚线，平面镜要用实线，如图所示：

16、
【解析】
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制指示灯和插座；指示灯损坏，开关闭合时插孔也能正常通电，说明指示灯与插孔是并联的；即开关应接在指示灯和插座的干路上；根据家庭电路接线要求，开关应接火线上、插座要按“左零、右火、上地”接线。如图：

17、
【解析】
火线先过开关再入灯泡，由灯泡连到零线．因此右边的方框内应为开关，左边的方框内应为灯泡；
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线．如图所示：.
．

四、实验题（本大题共5小题，共20分）
18、水平 右 垂直 力臂 用实验来探究物理规律时，只有一次实验，实验结论具有偶然性 3 变大 动力臂变小
【解析】
(1)调节杠杆平衡时，应使杠杆在水平位置平衡；图中的杠杆左端低、右端高，说明此时杠杆的重心在支点左边，应将杠杆的重心向右移，所以应将平衡螺母向右调节，杠杆才能平衡；
(2)挂上钩码，正确调节使杠杆再次平衡．此时挂在杠杆上的钩码施加的动力、阻力方向恰好与杠杆垂直，挂钩码位置所对应的刻度值就等于力臂；
(3) 小明只做了一次实验就得出结论，是不合理的，我们用实验来探究物理规律时，只有一次实验，实验结论具有偶然性，不能作为规律应用；
(4)用弹簧测力计在C位置竖直向上拉，使杠杆保持水平平衡，根据F1l1=F2l2得测力计的示数为：；弹簧测力计逐渐向右倾斜时，要使杠杆继续保持水平平衡，阻力和阻力臂不变，动力臂变小，动力变大，弹簧测力计示数变大．
19、R0 R0
【解析】
①小明设计如图丁所示的电路，但没有标明定值电阻和待测电阻，则干路上的电阻是R0；
②先把开关与1相触，测出此时的电流是I1；
③再把开关与2相触，测出此时的电流是I2；
④在②中，由欧姆定律的变形公式，电源电压 ；
在③中，两电阻串联，电流表测电路中的电流，由欧姆定律的变形公式，电路的总电阻： ，根据电阻的串联，待测电阻的电阻： .
20、1 大 13 变大 不可以
【解析】
（1）在使用刻度尺读数时，要估读到最小分度值的下一位；由表格数据知，小数点后有一位小数（这一位是估读的），如30.0cm，则可知使用的刻度尺分度值为1cm；
（2）从表中的数据，当温度为17℃、19℃、21℃、23℃、25℃、27℃时，对应的高度差h分别为：30.0cm、24.9cm、19.7cm、14.6cm、9.4cm、4.2cm。可以得出水柱高度随着温度的升高而降低，所以可以得出，当水柱越低时，温度越高，因此从上到下，温度值逐渐增大；
（3）水柱高为40.3厘米与水柱高30.0cm时的高度的差值为△h＝40.3cm﹣30.0cm＝10.3cm；温度从19℃降低到17℃时的水柱升高的高度差为5.1cm，温度从21℃降低到19℃时的水柱升高的高度差为5.2cm，温度从25℃降低到23℃时的水柱升高的高度差为5.1cm，温度从27℃降低到25℃时的水柱升高的高度差为5.2cm，由此可知，温度每变化4℃，高度会变化5.2cm+5.1cm＝10.3cm，推算可知，当水柱高为40.3厘米与水柱30.0cm时，温度降低了4℃，故温度为13℃；
（4）由图知：p瓶+ρgh＝p大气压，若温度不变，瓶内气压不变，大气压变小，则ρgh变小，高度差h减小，管内液面下降，对应的温度计的示数变大；
（5）根据p＝ρgh知，液体压强一定时，水银的密度大，高度h变化小，温度计的灵敏度反而更低，即将槽中的水换成水银不可以提高温度计的精度。
21、亮点 10cm 缩小 左 虚像
【解析】
（1）太阳光是平行光，平行与主光轴的光经过凸透镜折射后会会聚于主光轴上一点，所以凸透镜正对太阳光，调整凸透镜与光屏的距离，光屏上会出现一个亮点，即凸透镜的焦点，测得焦点与凸透镜中心的距离为10cm，则焦距为10cm．
（2）由图可知，光源移至光具座30cm处后，物距u=30cm，此时物距大于二倍焦距，将在光屏上得到倒立、缩小的实像；如果将光源再远离凸透镜一些，则物距将增大，像距将减小，所以这时光屏应向左移动，以获得清晰的实像．
（3）如果将光源移至7cm处，此时物距小于一倍焦距，将成正立、放大的虚像。
22、 C 0.4 左 2.5 0.3 0.75
【解析】
（1）小灯泡的右端连接滑动变阻器的A接线柱，小灯泡的额定电压为2.5V，故选择电压表0-3V量程与灯泡并联，如图：

（2）灯泡不亮，电流表、电压表均有示数，说明电路中不存在断路故障，小灯泡处也没有短路现象，原因可能是滑动变阻器接入电路的电阻太大，电流太小，故应移动滑动变阻器的滑片，观察小灯泡是否发光，选C．
（3）图乙电压表使用的0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为0.4V．要使灯泡正常发光，灯泡两端电压应为2.5V，根据串联电路的分压特点，滑动变阻器连入电路的电阻应减小，则滑片向左移动．此时电流表的示数如图丙所示，电流表0-0.6A量程的分度值为0.02A，通过小灯泡的电流为0.3A，该灯泡的额定功率为：
．

五、计算题（本大题共2小题，共13分）
23、（1）5×105Pa；（2）104W； （3）31.25%
【解析】
（1）该出租车静止时对地面的压力是：F=G=mg=2500kg×10N/kg=2.5×104 N，对地面的压强： =5×105 Pa；
（2）出租车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，所以，汽车受到的牵引力是：F′=f=0.02G=0.02×2.5×104 N=500N，该车以20m/s的速度匀速行驶时的功率： =500N×20m/s=104 W
（3）这款出租车以20m/s的速度匀速行驶100km时，牵引力做的功是：W=F′s=500N×100×103 m=5×107 J，百公里耗油（甲醇）10L，由 知道，甲醇的质量是：m′=ρV=0.8×103 kg/m3 ×10×10-3 m3 =8kg，甲醇完全燃烧释放的热量是：Q放=m′q=8kg×2×107 J/kg=1.6×108 J，发动机的效率是：
24、（1）106Pa；（2）2.68h；（3）4.6×105N；1.5×104Pa．
【解析】
（1）飞机静止在跑道上，对跑道的压力：F＝G＝mg＝5×103kg×10N/kg＝5×105N；则飞机对跑道的压强：p＝ ；
（2）最大飞行速度为560km/h，飞机在空中直线飞行1500km，由v＝，所需要的最短时间是：；
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，由漂浮条件可得F浮＝G飞机，由阿基米德原理可得，飞机受到的浮力为：F浮＝G排，所以，此时飞机的重力为：G飞机＝G排＝m排g＝46×103kg×10N/kg＝4.6×105N；舱底某处距水面1.5m，水对该处产生的压强：p′＝ρ水gh＝1.0×103kg/m3×10N/kg×1.5m＝1.5×104Pa．
答：（1）飞机静止在跑道上时对跑道的压强是8.5×105Pa；
（2）所需要的最短时间是2.68h；
（3）飞机到达目的地降落后，漂浮在水面上，排开水的质量为46t，此时飞机受到的重力是4.6×105N；舱底某处距水面1.5m，水对该处产生的压强是1.5×104Pa．

六、综合能力题（本大题共3小题，共18分）
25、0.01 360 小芳 3分钟内，转盘转过的圈数不一定是整数，测量消耗的电能误差较大 二次
【解析】
（1）由图中参数可知，电路中消耗1kW•h电能，电能表转3000r．则电能表转30r电饭锅消耗的电能为W==0.01kW•h=3.6×104J；电功率为P===360W．
（2）由于电能表的转盘转的比较慢，在时间刚好3min时，有可能转盘不是刚好转过整数圈．这样计算的电能误差较大，从而计算的功率也误差较大．
（3）电能不能从自然界直接获取，需要通过水能、风能等其他形式的能量转化而来．属于二次能源．
26、（1）bc；（2）C；（3）1
【解析】
试题分析：（1）材料分为金属材料、硅酸盐材料、有机高分子材料（即合成有机高分子材料、天然有机高分子材料）进行分析；
（2）逐个分析选择项中的情景，利用对应的物理与化学知识确定选择项的正误，从而可以得到答案；
（3）先根据Q放=mq求汽油完全燃烧放出的热量，又知道汽油完全燃烧放出的能量的40%转化为牵引力做功，
根据s=vt求出汽车通过的路程，最后根据W=Fs的变形公式F=求出汽车受到的牵引力．
解：
（1）a、钢铁外壳属于金属材料，不符合题意；
bc、合成纤维材质的安全气囊和橡胶轮胎属于合成有机高分子材料（简称合成材料），符合题意；
d、羊毛坐垫属于天然有机高分子材料，不符合题意；
故选：bc．
（2）A、汽车轮胎与地面间的摩擦在很多情况下是有益的，如：主动轮与地面间的摩擦是汽车前进的动力；前轮与地面的摩擦力可以改变汽车前进的方向，故A错误；
B、乙醇属可再生能源，由于燃烧产物是水与二氧化碳，使用其作燃料能有效地缓解环境污染，并不能能提高发动机的效率，故B错误；
C、橡胶老化属于氧化反应，但是反应比较缓慢，属于缓慢氧化，故C正确；
D、汽车在同一档位行驶，输出功率不变，根据P=Fv可知，载重后速度变慢了，说明牵引力变大了，故D错误．
故选：C．
（3）1kg汽油完全燃烧放出的热量：
Q放=mq=1kg×4.6×107J/kg=4.6×107J；
由题意知，汽车发动机牵引力做的功：
W有=Q放×40%=4.6×l07J×40%=1.84×107J，
行驶时间t=10min=h，
由v=得，汽车通过的路程：
s=vt=60km/h×h=10km=1×104m，
由W有=Fs得，汽车受到的牵引力：
F===1N，
故答案为：（1）bc；（2）C；（3）1．
27、OA OD 1.95 22.5
【解析】
（1）由第一幅图像可知，当两电阻两端的电压相同时，通过定值电阻A的电流比B大，由欧姆定律可知A的电阻小，B的电阻大，因为R1＜R2，所以OA表示的是R1的的电流与电压的图象；
从第二幅图像可知，电压增大，电流增大，但电流的变化量比电压的变化量大，根据欧姆定律可知OC表示的是电阻在减小；
从第三幅图像可知，电压增大，电流增大，但电压的变化量比电流的变化量大，根据欧姆定律可知OD表示的是电阻在变大；
因为白炽灯的电阻会随温度的升高而变大，所以OD表示的是电灯RL的I-U图象，则OC表示的是电子元件E的I-U图象。
（2）若将定值电阻R1与特殊电子元件E并联后接在电压为3V电路中，由图可知，当电压为U=3V时，R1中的电流为I1=0.35A，电子元件E中的电流为IE=0.3A，
所以电流中的总电流I总=I1+IE=0.35A+0.3A=0.65A，
此时电路的总功率P总=UI总=3V×0.65A=1.95W。
（3）若将定值电阻R2与白炽灯L串联后，由图可知，当电流为I=0.15A时，灯泡两端的电压为UL=1V，R2两端的电压为U2=2.5V，此时电路两端的电压U=UL+U2=1V+2.5V=3.5V，符合题意。因此电阻R2在1分钟内产生的热量是Q2=W2=U2It=2.5V×0.15A×60s=22.5J
点睛：本题的难点是结合灯泡的电阻与温度有关判断其I-U图线。
