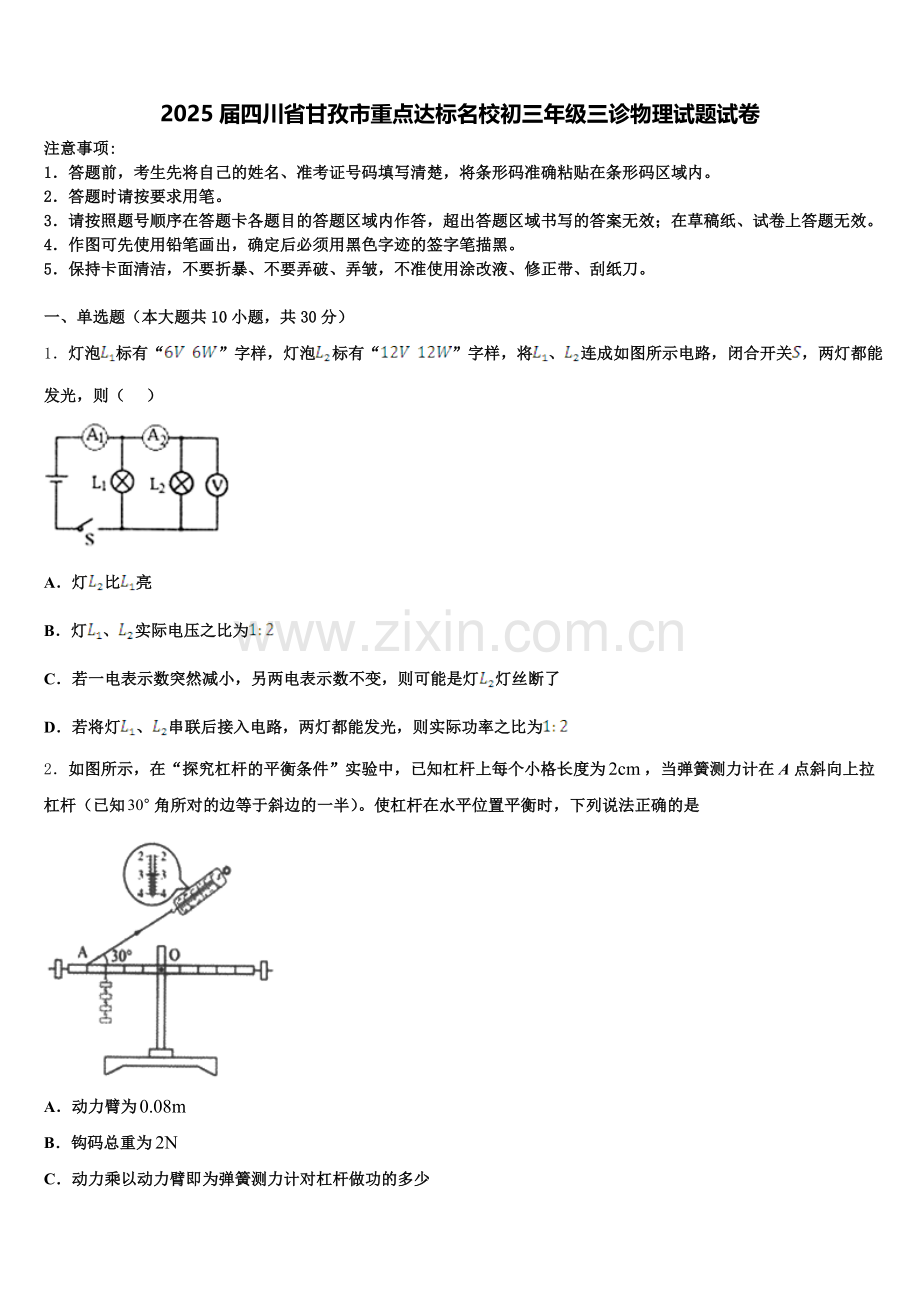

2025届四川省甘孜市重点达标名校初三年级三诊物理试题试卷
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单选题（本大题共10小题，共30分）
1．灯泡标有“ ”字样，灯泡标有“ ”字样，将、连成如图所示电路，闭合开关，两灯都能发光，则（ ）

A．灯比亮
B．灯、实际电压之比为
C．若一电表示数突然减小，另两电表示数不变，则可能是灯灯丝断了
D．若将灯、串联后接入电路，两灯都能发光，则实际功率之比为
2．如图所示，在“探究杠杆的平衡条件”实验中，已知杠杆上每个小格长度为，当弹簧测力计在A点斜向上拉杠杆（已知角所对的边等于斜边的一半）。使杠杆在水平位置平衡时，下列说法正确的是

A．动力臂为
B．钩码总重为
C．动力乘以动力臂即为弹簧测力计对杠杆做功的多少
D．在实验中，改变力和力臂的大小得到多组数据的目的是多次测量取平均值减小误差
3．国外科研人员设计了一种“能量采集船”，如图所示．在船的两侧附着可触及水面的旋转“工作臂”，每只“工作臂”的底端装有一只手掌状的、紧贴水面的浮标．当波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”获得能量原理相同的是

A． B．
C． D．
4．如图所示，下列说法正确的是

A．电磁铁是利用图甲的实验原理工作的
B．电动机与图乙的工作原理相同
C．如图丙是探究电磁铁磁性强弱与电流大小的关系
D．如图丁把电能转化为机械能
5．如图甲所示的电路中电源两端的电压保持不变．闭合开关S将滑动变阻器的滑片P从最左端移至最右端，电压表V1的示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示，下列说法正确的是

A．电压表V1的示数变大，电压表V1与电压表V2的示数之和变大
B．当滑片P在最左端时，电阻R1的阻值为40Ω
C．移到中点时R1消耗的功率为0.9W
D．移到最右端时，1min内电路消耗的电能为82J
6．如图所示，是创新小组设计的汽车油量显示仪的电路原理图，其中电源电压恒定，R0为定值电阻，油量表是由电压表改装而成的．R为力敏传感器，其电阻值随压力变化的关系如图所示．下列说法中正确的是

A．油箱中油量增多时，R的阻值变大
B．油箱中油量减少时，电路中的电流变大
C．电压表的示数随着油量的增加而增加
D．油箱中油量减少时，电路消耗的总功率变大
7．如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是

A．灯泡L变亮 B．电路的总电阻减小
C．电压表示数变大 D．电流表示数逐渐变大
8．如图所示现象中，由于光的反射形成的是
A．树在水中的“倒影” B．水面处于“折断”的铅笔
C．阳光下树的影子 D．天空中出现的彩虹
9．以下力学知识说法中正确的是
A．无人机沿水平方向匀速飞行喷洒农药时动能不变，重力势能不变
B．载重卡车轮子又多又宽是为了增大受力面积，减小压力
C．轮船从长江驶入大海时，船身会下沉一些
D．汽车急刹车时留下的刹车痕迹表明用滑动代替滚动可以增大摩擦
10．如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是（ ）

A．电流表坏了或未接好
B．L2的灯丝烧断或灯座与灯泡没接触
C．L1和L2的灯丝都被烧断
D．L1的灯丝被烧断或没接好
二、多选题（本大题共3小题，共12分）
11．如图甲所示，电源电压恒为15V，电流表量程为“0～0.6A”和“0～3A”，R0为定值电阻，可选滑动变阻器的规格分别为“25Ω 2A”和“10Ω 3A”。P置于中点A，闭合开关S，电流表指针指到满偏刻度的三分之二位置，然后将P从A移到最左端B，两表示数的I﹣U关系图象如图乙所示。

A．定值电阻R0的阻值为10Ω
B．电流表选择的量程为“0～0.6A”
C．所用滑动变阻器的规格为“10Ω 3A”
D．定值电阻消耗的最小功率为2.25W
12．下列关于温度、热量和内能的说法中正确的是
A．零摄氏度的物体，它一定有内能
B．物体温度不变，它的内能可能改变
C．热传递过程中，热量多的物体将内能传递给热量少的物体
D．物体内能增加，它可能吸收热量，也可能外界对它做了功
13．如图，三个相同容器中分别盛有甲、乙、丙三种液体，将三个完全相同的铜球分别沉入容器底部，当球静止时，容器底受到球的压力大小关系是F甲＞F乙＞F丙．则三个球受到的浮力关系和三种液体的密度关系是

A．F浮甲＞F浮乙＞F浮丙 B．F浮甲＜F浮乙＜F浮丙
C．ρ甲＞ρ乙＞ρ丙 D．ρ甲＜ρ乙＜ρ丙
三、填空题（本大题共5小题，共10分）
14．微信扫码是现在普及的沟通方式。如图所示，扫码关注公众号，当手机扫描二维码时，摄像头相当于_____透镜，当光照射到二维码的白色部分时，光被_____（填“反射”或“吸收”），再经过摄像头折射而成_____像（填“虚”或“实”），手机再通过解码就可以获取相关信息。

15．如图所示的电路中，电源电压不变，将滑片P向左移动的过程中，示数始终不变的电表是_____．当滑片P移至左端时，断开电键S，电压表V示数与电流表A示数的比值将_____（选填“变大”、“不变”或“变小”）．

16． “可燃冰”作为新型能源．有着巨大的开发使用潜力．若100g “可燃冰”完全燃烧放出的热量为4.2×107J.则可燃冰的热值是_______________J/kg．若这些热成被水完全吸收，可使2t水温度升高___________℃. [c水=4.2×103J/(kg·℃)]
17．小华在家里修理厨房的桌子时,不断有敲击物体的声音发出,为了避免干扰隔壁小明的学习,小华采取了三种方案:①在被敲的地方垫一块抹布;②把房间、厨房门窗关严;③嘱咐小明暂时用耳机塞住耳朵。上述三种方案中,减弱噪声的方法分别是:第一种是________;第二种是_______;第三种是__________。
18．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．

四、计算题（本大题共3小题，共29分）
19．如图为某小区供电设备向居民楼输电的示意图．当居民楼内用户用电器消耗的总功率P为22kW时,居民楼用户用电器两端的实际电压为220V,求
通过输电代的电流是多大？若输电线的总电阻r为，则供电设备的输出电压为多大？输电线上损失的电功率为多大？
20．潮汐能是一种可再生的清洁能源．潮汐发电是在海湾或有潮汐的河口建筑一座水坝，形成水库，如图所示，水坝下方有通道，内置水轮发电机组，无论涨潮或落潮，海水经过通道均可推动发电机组发电．有一所电站，发电机组在工作过程中能将20%的水能转化为电能，平均功率达到1.8×104kW．该电站在某次涨潮前水库的水量为2×106m3，涨潮后水库的水量为7×106m3，并达到最高水位30m．涨潮过程中水流经过通道的平均流量（单位时间内通过的水的体积）Q为2×l06m3/h，海水密度为1.03×103kg/m3，那么在这次涨潮中：

（1）水库底部所受水的压强最大是多少？
（2）水流推动发电机组持续发电多长时间？
（3）水流对发电机组做了多少功？
21．如图甲所示是液压汽车起重机从水中打捞重物的示意图。A是动滑轮，B是定滑轮，C是卷扬机，D是油缸，E是柱塞，OB=5OF。通过卷扬机转动使钢丝绳带动A上升，被打捞重物的体积是V＝0.6m3，密度为4.0×103kg/m3，重物出水前滑轮组的效率为60％，重物出水前卷扬机牵引力做的功随时间变化图象如图乙所示，求：
被打捞物体的重力？ 重物出水前匀速上升的速度？假设起重时E始终是沿竖直方向向上的力，忽略吊臂、滑轮及钢丝绳的重力和各种摩擦，物体离开水面后E对OB至少要施加多大的力才能吊起被打捞重物？
五、作图题（本大题共2小题，共4分）
22．如图是小明房间的壁灯电路，为了再安装一个插座给书桌上的台灯独立供电，他决定将插座连接到a、b、c、d中的某两个接线柱上，请在图中画出符合要求的接法．导线不能交叉．
（________）

23．如图所示，物体M随水平传送带一起做匀速直线运动。画出M所受力的示意图。
（_______）

六、实验探究题（本大题共3小题，共15分）
24．小明在做“探究凸透镜成像规律”的实验时，固定凸透镜的位置不动，实验操作规范。当他将蜡烛、凸透镜和光屏调节到如图所示的位置时，烛焰恰好在光屏上成清晰的像。
此时所成的清晰地像的成像原理与_____填（“放大镜”、“投影仪”或“照相机”）相同。若将蜡烛向右移动少许，则应将光屏向_____（选填“左”或“右”）移动才能再次在光屏上成清晰的像。若保持凸透镜、光屏的位置不变，在凸透镜左侧附近放置一个凸透镜（图中未画出），这时需要将光屏向_____（选填“左”或“右”）移动才能在光屏上成清晰的像。烛焰成虚像时，人眼应该从_____（填“烛焰”或“光屏”）一侧向透镜方向观察。小明测出透镜焦距为10cm，在实验时，小红用该凸透镜观察小明的眼睛，看到小明的眼睛如图所示，则物距应该满足的条件是_____。
A．小于10cm B．大于10cm且小于20cm C．等于20cm D．大于20cm小明在接下来的实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，物距u随时间t的变化图象如图甲所示，则像距v与t的大致变化关系为乙图中的_____。若蜡烛燃烧了一段时间后变短了，但仍要使蜡烛的像成在光屏的中央，应把凸透镜向_____（选填“上”或“下”）调节。
25．小明同学在做“探究凸透镜成像规律”的实验中，先用焦距20cm的凸透镜甲进行实验，在光屏上得到了清晰的缩小，实像如图所示。
他改用10cm的凸透镜乙继续进行实验，如果不改变发光体和凸透镜的位置，要在光屏上成清晰的像，光屏应向_____移动（选填“左”、“右”）。改用10cm的凸透镜乙继续进行实验时，光屏所成清晰的像偏下，要是光屏所成的像移动到光屏中央处位置，应使凸透镜向_____移动（选填“上”、“下”）。光屏上得到发光体清晰的像时，小明不小心用手指尖触摸到凸透镜，此时光屏上_____（选填“会有指尖的像、“会出现指尖的影子”、“发光体的像暗了一些”）。
26．下面是晓婷同学设计的探究“光的反射定律”和“平面镜成像特点”的实验过程。

入射角
15°
30°
60°
反射角
15°
30°
60°
（1）如题图所示，为了探究“光的反射定律”，晓婷将一张白纸B放在水平桌面上，将一个平面镜A垂直白纸放置，用激光手电贴着_____（填“A”或“B”）照射，并记录下了反射角和入射角的度数如上表。通过表格中的数据可得到的结论是____________。
（2）为了探究“平面镜成像特点”她将平面镜换成了_____，并取来了两个_____的蜡烛甲和乙。在实验过程中，随着甲蜡烛的燃烧变短，甲蜡烛的像与乙蜡烛_____（填“仍然重合”或“不再重合”）。此时所成的像与物大小_____（填“相同”或“不相同”）。
（3）下面表格中的数据是一位同学测量的四组像和物体到玻璃板的距离。实验中刻度尺的使用以及读数均正确,但是分析数据时发现第二组的数据有较大的偏差，你认为造成这个偏差的原因可能是_________。
实验序号
1
2
3
4
物到玻璃板的距离/cm
15.30
23.02
25.60
28.50
像到玻璃板的距离/cm
15.30
23.15
25.60
28.50
A．选用的玻璃板太厚
B．选用的玻璃板太薄
C．在判断蜡烛乙与蜡烛甲的像是否完全重合时出现了较大偏差
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题。
【详解】
由可知，灯泡电阻： ；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；
A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由可知：P1＞P2，灯L1比L2亮，故A错误；
B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；
C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；
D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：，故D正确；
故选：D。
本题是一道电学综合题，分析清楚电路结构是正确解题的前提与关键，应用电功率公式、串并联电路特点与欧姆定律即可解题。
2、B
【解析】
A． 如图所示，动力臂为l1，当弹簧测力计在A点斜向上拉（与水平方向成30°角）杠杆，所以动力臂，故A错误。
B．由图知，弹簧测力计示数为3N，根据杠杆的平衡条件F1l1＝Gl2可得，，故B正确。
C．根据功的概念可知，功是力和在力的方向上通过的距离的乘积，而动力臂与动力的方向垂直，动力不做功，故C错误。
D．在实验中，改变力和力臂的大小得到多组数据的目的是找出普遍性规律，故D错误。
3、B
【解析】
根据题意可知，波浪引起浮标上下浮动时，工作臂就前后移动，获得电能储存起来，因此该过程将机械能转化为了电能；根据选项ACD的图示可知，都有电源提供电能，因此它们都消耗了电能，故ACD不符合题意；B中线圈转动时，灯泡发光，说明产生了电能，故将机械能转化为电能，符合题意。
4、A
【解析】
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A正确；
B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故实验是电磁感应，利用该原理制成了发电机，故B错误；
C、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故C错误；
D、图中是话筒的原理图，利用的是电磁感应原理，将机械能转化为电能，故D错误。
5、C
【解析】
A．由图知，两电阻串联，电压表V1测量R1两端的电压，电压表V2测量电阻R2两端的电压；
当将滑动变阻器的滑片P从最左端移至最右端时，滑动变阻器的电阻增大，根据知，电路的电流减小，由 可知定值电阻两端的电压减小，即电压表V1的示数减小，根据串联电路电压的规律知，滑动变阻器两端的电压增大，但电压表V1与电压表V2的示数之和为电源电压，保持不变，故A错误；
B．当滑片P在最左端时，滑动变阻器的电阻为零，电压表V1测量电源电压，即电源电压为6V，当滑片P在最右端时，滑动变阻器的电阻最大，由图乙知，滑动变阻器的最大电阻为20Ω，此时电压表V1的示数为2V，根据串联电路电压的规律知，滑动变阻器的电压为6V﹣2V＝4V，此时电路的电流为:，电阻R1的阻值为： ，故B错误；
C．滑动变阻器移到中点时，即滑动变阻器的电阻为10Ω时，由图乙知，此时电压表V1的示数为3V，则R1消耗的功率为：，故C正确；
D．滑动变阻器移到最右端时，1min内电路消耗的电能为：，故D错误．
6、C
【解析】
由图可知，该电路为串联电路，电压表测量定值电阻两端的电压，由图像知道，随着压力增加，R的阻值减小；
AC．当油箱油量增多时，压敏电阻R的阻值变小，由串联电路的特点及欧姆定律知道，此时电路的电流增大，故A错误；又因为R0为定值电阻，由欧姆定律知道，电压表的示数随着油量的增加而增加，故C正确；
BD．油箱中油量减少时，压敏电阻R的阻值变大，电路总电阻变大，所以，此时电路的电流减小，故B错误，又因为电源电压恒定，所以，由P=UI知道，电路消耗的总功率变小，故D错误．
7、C
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，故B错误；由知，电路中的电流减小，即电流表的示数之间变小，故D错误；由U＝IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确。
8、A
【解析】
（1）光在同种、均匀、透明介质中沿直线传播，产生的现象有小孔成像、激光准直、影子的形成、日食和月食等；
（2）光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的；
（3）光线在同种不均匀介质中传播或者从一种介质进入另一种介质时，就会出现光的折射现象，例如水池底变浅、水中筷子变弯、海市蜃楼、凸透镜成像等都是光的折射形成的．
【详解】
A、树在水中的倒影，属于平面镜成像，是由于光的反射形成的，符合题意．
B、从水中铅笔上反射的光从水中斜射入空气中时，发生折射，折射光线远离法线，当人逆着折射光线的方向看时，看到的是铅笔的虚像，比实际位置偏高，所以感觉折断了，故与题意不符；
C、影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的．故与题意不符．
故选A．
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象．
9、D
【解析】
A. 无人机沿水平方向匀速飞行，速度不变，高度不变，飞机飞行过程中不断喷洒农药，质量不断变小，所以动能变小，重力势能变小．故A错误；B. 载重卡车轮子又多又宽是为了增大受力面积，减小压强，故B错误；C. 轮船无论是在长江还是在海中都漂浮,浮力等于轮船重，受到的浮力不变；因海水的密度大于河水的密度，由阿基米德原理F浮＝ρ液gV排可知，轮船进入海水时排开水的体积变小，即船身会上浮．故C错误；D. 汽车刹车时留下的刹车痕迹表明滑动代替滚动可以增大摩擦；故D正确；故选D．
（1）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；（2）减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强；（3）由于轮船无论在海里还是在长江都是漂浮，通过物体的浮沉条件可知浮力不变，则由阿基米德原理及液体密度的变化分析轮船排开水的体积变化，进一步得出船上浮一些还是下沉一些；（4）减小摩擦力的方法：减小压力，减小接触面的粗糙程度，使接触面脱离，用滚动代替滑动．
10、D
【解析】
S闭合后，两个灯不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明从a点到电源正极、从b点到电源负极是通路，在a、b两点之间有开路。
【详解】
A．电流表坏了或未接好，电压表无示数，故A不符合题意；
B．L2的灯丝烧断或灯座与灯泡没接触，电压表无示数，故B不符合题意；
C．L1和L2的灯丝都被烧断，电压表无示数，故C不符合题意；
D．L1的灯丝被烧断或没接好，两个灯泡均不发光，电流表无示数；电压表通过灯L2、闭合的开关、电流表和导线接在电源的两极上，电压表有示数，故D符合题意。
故选D。

二、多选题（本大题共3小题，共12分）
11、BD
【解析】
由电路图知道，定值电阻R0 与滑动变阻器串联，电压表测R0 两端的电压，电流表测电路中的电流。因为串联电路中总电压等于各分电阻之和，所以，当滑动变阻器P置于中点A时，电路中的电流是：IA =U/（R0+R/2），将P从A移到最左端B时，滑动变阻器连入的电阻为0，此时电路中的电流：IB =U/R0，由图乙知道：IA =2 IB /3，即：U/（R0+R/2）=2 U /3R0，解得：R=R0，由于P置于中点A，电流表指针指到满偏刻度的三分之二位置，即IA 的可能值为0.4A或2A；根据IA =2 IB /3 可知：IB 的可能值为0.6A或3A，因为电源电压恒为15V，所以，R与R0 可能值是：R01 =U/I1=15V/0.6A=25Ω；R02 =U/I2=15V/3A=5Ω，即A错误；根据题意知道，若所选滑动变阻器的规格为“25Ω 2A”，可知电流表选择的是0～0.6A量程，则R=R01 =25Ω，故B正确、C错误；由P=UI=I2 R可知，当滑片P于最右端时，变阻器全部接入电路且与R串联时，则R=R0 =25Ω，所以UR =U0 =U/2=15V/2=7.5V，此时R消耗的电功率最小，即P小 =U2R/R=(7.5V)2/25Ω=2.25W，故D正确，故选BD。
点睛：本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是会从图象中获取信息，根据灯泡的额定电压和电流表的量程确定电路中的最大电流。
12、ABD
【解析】
试题分析：温度是表示物体的冷热程度，热量是在热传递的过程中传递内能的多少，内能是指物体内部所有分子的动能和势能的总和．物体在任何温度下都有内能，所以零摄氏度的物体，它一定有内能，选项A说法正确；内能跟温度有关，但是晶体在熔化和凝固过程中，吸收或放出了热量，内能发生了变化，温度是不变的，选项B说法正确；热传递的条件是有温度差，热量是一个过程量，在热传递的过程中体现的是内能的改变，选项C说法错误；做功和热传递都可以改变物体的内能，物体内能增加，它可能吸收热量，也可能外界对它做了功，选项D说法正确．故选ABD．
考点：温度、热量和内能
13、BD
【解析】
容器底受到铜球的压力大小关系是F甲＞F乙＞F丙，所以铜球在甲乙丙容器中受到的支持力大小关系为F甲＞F乙＞F丙，
铜球浸没在液体中受到竖直向下的重力和竖直向上的浮力、支持力作用，处于静止状态，所以受到平衡力的作用，即G＝F支+F浮，
因为铜球的重力相同，甲乙丙受到的支持力关系为F甲＞F乙＞F丙，所以F甲浮＜F乙浮＜F丙浮，故A错误，B正确；
三个铜球的体积相同，浸没在液体中，排开液体的体积相同，根据F浮＝ρ液gV排，所以甲容器中液体密度最小，丙容器中液体密度最大，故ρ甲＜ρ乙＜ρ丙，故C错误，D正确。

三、填空题（本大题共5小题，共10分）
14、凸 反射 实
【解析】
当光照射到二维码的白色部分时，白色部分能够反射所有色光；手机的镜头相当于凸透镜，手机摄像头是利用物距大于二倍焦距时，成倒立缩小实像的规律工作的，即二维码反射的光经过摄像头的折射而成实像，手机再通过解码就可以获取相关信息。
15、电流表 变大
【解析】
∵电源的电压不变，
∴电压表的示数不变；将滑片P向左移动的过程中，滑动变阻器接入电路的电阻变大；
∵I=可知，该支路的电流变小，即电流表A1的示数变小；
∵并联电路各支路独立工作、互不影响，
∴R1支路的电流不变；
∵并联电路干路电流等于各支路电流之和，
∴干路电流变小，即电流表A的示数变小；
当滑片P移至左端时，断开电键S，电压表仍侧电源的电压，即电压表的示数不变；而此时R1支路断路，电流表A只测通过滑动变阻器的电流，所以电流表A的示数变小；故电压表V示数与电流表A示数的比值将变大．
16、4.2×108 5
【解析】
由Q放=qm得“可燃冰”的热值：q===4.2×108J/kg；这些热可使2t水温度升高：△t===5℃．
17、声源；传播过程中；人耳
【解析】
考点：防治噪声的途径．
分析：防治噪声可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治．
解答：解：①在被敲的地方垫一块抹布，是在声源处减弱噪声；
②把房间、厨房门窗关闭关严，是在传播过程中减弱；
③嘱咐小明暂时用耳机塞住耳朵，是在接收处减弱噪声；
故答案为：声源，传播过程，人耳．
点评：解决此类问题要结合噪声的防治方法上进行分析．
18、0.3 1
【解析】
当将A和B并联后接在电压为1V的电源上时，由图可知：A的电流是0.2A，B的电流是0.1A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流是0.3A．
由欧姆定律得：，
故答案为0.3；1．

四、计算题（本大题共3小题，共29分）
19、（1）100A（2）224V（3）400W
【解析】
（1）通过输电线的电流：I===100A；
（2）输电线上损失的电压：U损=Ir=100A×0.04Ω=4V，输电设备输出电压：U1=U2+U损=220V+4V=224V；
（3）输电线上损失的电功率：P损=IU损=100A×4V=400W．
20、（1）3.09×105Pa（2）2.5h（3）8.1×1011J
【解析】
（1）水库底部所受水的最大压强：
p＝ρgh＝1.03×103kg/m3×10N/kg×30m＝3.09×105Pa；
（2）进入水库水的体积V＝V1﹣V0＝7×l06m3﹣2×l06m3＝5×l06m3，
水流推动发电机组持续发电时间：
t＝＝＝2.5h．
（3）由P＝得，发电机组在工作过程中获得的电能：
W＝Pt＝1.8×l04kW×2.5h＝4.5×104kW•h，
由于发电机组在工作过程中能将20%的水能转化为电能，
所以根据η＝可得，水流对发电机组做的功：
W水＝＝＝2.25×105kW•h＝8.1×1011J．
21、（1）2.4×104N（2）0.4m/s（3）1.2×105N
【解析】
（1）由计算物体质量；再利用G=mg计算其重力；
（2）利用阿基米德原理计算物体出水前受到的浮力，滑轮组对物体的拉力等于重力减去浮力；由图知道，n=3，拉力端移动距离s=3h，利用计算牵引力；由图乙知道40s牵引力做的功，由此计算牵引力做功功率，利用，计算拉力端移动速度，重物出水前匀速上升的速度等于拉力端移动速度三分之一；利用W=Fs计算拉力端移动距离，而s=3h，据此求物体升高的高度，利用速度公式求重物出水前匀速上升的速度；
（3）吊臂支点为O，画出动力臂、阻力臂，利用相似三角形的边的关系求力臂大小关系，知道物体出水后滑轮组对吊臂B端的作用力，利用杠杆平衡条件求E对OB施加的力。
【详解】
（1）根据题意知道，被打捞重物的体积是：V＝0.6m3，密度是ρ=4.0×103kg/m3，
由知道，物体的质量是：
故被打捞的重力是：
（2）由阿基米德原理知道，物体出水前受到的浮力是：
滑轮组对物体的拉力是：
由图甲知道，n=3，拉力端移动距离是：s=3h，滑轮组对物体的拉力做功为有用功，
又因为，所以，牵引力的大小是：
由图乙知道，40s牵引力做功是：W=4.8×105 J，故牵引力做功的功率是：
由知道，拉力端移动的速度是：
又因为v=3v物 ，所以，重物出水前匀速上升的速度是：
（3）由图知道，吊臂支点为O，柱塞E竖直向上的力为动力，则动力臂为OP；出水后滑轮组对B端的拉力为阻力，且阻力臂为OQ（如图），

由于吊臂、滑轮及钢丝绳的重力和各种摩擦不计，
所以，物体出水后，滑轮组对吊臂B端的作用力是：；
又因为△OPF∽△OQB，所以，，
由杠杆平衡条件知道：，
所以E对OB至少施加的力是：
本题考查的知识点较多，涉及重力公式、速度公式、密度公式、阿基米德原理、功的公式、效率公式、杠杆的平衡条件的应用，难度较大，综合性较强，一般的处理方法是，根据题中条件找关系列方程，然后整理求解。

五、作图题（本大题共2小题，共4分）
22、
【解析】
根据要求，安装一个插座给书桌上的台灯独立供电，所以插座和电灯并联，开关控制电灯，因此插座并联在a、d两个接线柱上，电路图如下：

23、
【解析】
因为物体M随水平传送带一起做匀速直线运动，即物体和传送带相对静止，因此物体在水平方向上不受力的作用，只受到竖直向下的重力和竖直向上的支持力作用；过M的重心作竖直向下的重力和竖直向上的支持力；如图所示：

六、实验探究题（本大题共3小题，共15分）
24、照相机 右 左 光屏 B C 下
【解析】
(1)物体到凸透镜的距离是物距，像到凸透镜的距离是像距。如图1，物距为50.0cm−10.0cm＝40.0cm，大于像距，成倒立、缩小的实像，照相机就是利用此原理制成的；当凸透镜的位置不变时,只向右移动蜡烛少许,根据物近(物距变小)像远(像距变大)像变大，要使光屏上再次出现一个明亮清晰的像，应向右移动光屏。(2)若保持凸透镜、光屏的位置不变,再在凸透镜左侧附近放置一个凸透镜(图中未画出)，因凸透镜对光线有会聚作用，成像较原来提前了，这时需要将光屏向左移动才能在光屏上成清晰的像；(3)烛焰成虚像时，像与物同侧，故人眼应该从光屏一侧向透镜方向观察；(4)小明用该凸透镜观察小红的眼睛，看到小红的眼睛如图甲2所示，即看到倒立、放大的实像，所以眼睛和凸透镜之间的距离在一倍焦距和二倍焦距之间，所以物距大于10cm小于20cm，选B；(5)将蜡烛从略大于一倍焦距处逐渐远离凸透,物距逐渐增大,根据凸透镜成的实像时有：物远(物距变大)像近(像距变小)像变小，像距逐渐减小，从v>2f到f<v<2f，但像距只能接近1倍焦距，而不能小于1倍焦距，C正确。(6)凸透镜成倒立的实像，蜡烛变短，相对于凸透镜向下移动，所以其像向上移动，要使蜡烛的像仍然成在光屏的中心，应该把凸透镜向下移动。
25、左上发光体的像暗了一些
【解析】
（1）由“先用焦距为20cm的透镜甲进行实验，在屏上得到清晰缩小的实像”可知，此时u＞2f，f<v<2f，即像距在20cm以外；
当改用焦距为10cm的透镜乙继续实验，不改变发光体和凸透镜的位置，物距一定也大于二倍焦距，像距为f<v<2f，即像距大于10cm小于20cm，结合图可知，要在光屏上成清晰的像，光屏应靠近透镜，即向左移动；
（2）根据光线过光心不改变方向，即物体、凸透镜、像，三者的中心在一直线上，若像成在光屏的下方，要使像成在光屏的中央位置，应使凸透镜向上移动；
（3）不小心用手指指尖触摸了凸透镜，由于凸透镜的其他部分仍能会聚光线而成像，所以光屏上呈现的仍然是烛焰完整的像，只是此时的像比手指指尖触摸前的像要暗一些。
要理解凸透镜成像的过程，若发光点经过凸透镜在另一侧成像，则从该点发出的射到凸透镜上的所有光线经过折射都会相交于像点，所以挡住一部分凸透镜时，只是成像的光线减少了，所成的像变暗，其它性质都不变。
26、B在光的反射中，反射角等于入射角玻璃板完全相同不再重合相同C
【解析】
(1)探究“光的反射定律”的实验过程，将平面镜A垂直白纸放置，只有用激光手电贴着B照射到平面镜上时，入射光线和其反射光线的径迹才可以同时在纸板上出现。通过表格中的数据可得到的结论是光反射时，反射角等于入射角。
(2)为了探究“平面镜成像特点”，可将平面镜换成了透明的玻璃板，用透明的玻璃板代替平面镜，虽然成像不太清晰，但是在物体一侧能看到物体的像，同时还能看到代替物体的另一个物体。
选取两支完全相同的蜡烛，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，便于比较物像大小关系。
在实验过程中，随着蜡烛的燃烧变短，蜡烛的像与用来找像的蜡烛不再完全重合，而是变为部分重合，但此时所成的像与物大小仍相同。
(3)造成误差的原因是多方面的，例如：描的点不对应；玻璃太厚，成两个像；没等到像完全重合就测量等，因第二组的数据有较大的偏差，所以造成这个偏差的原因可能是没等到像完全重合就测量；
