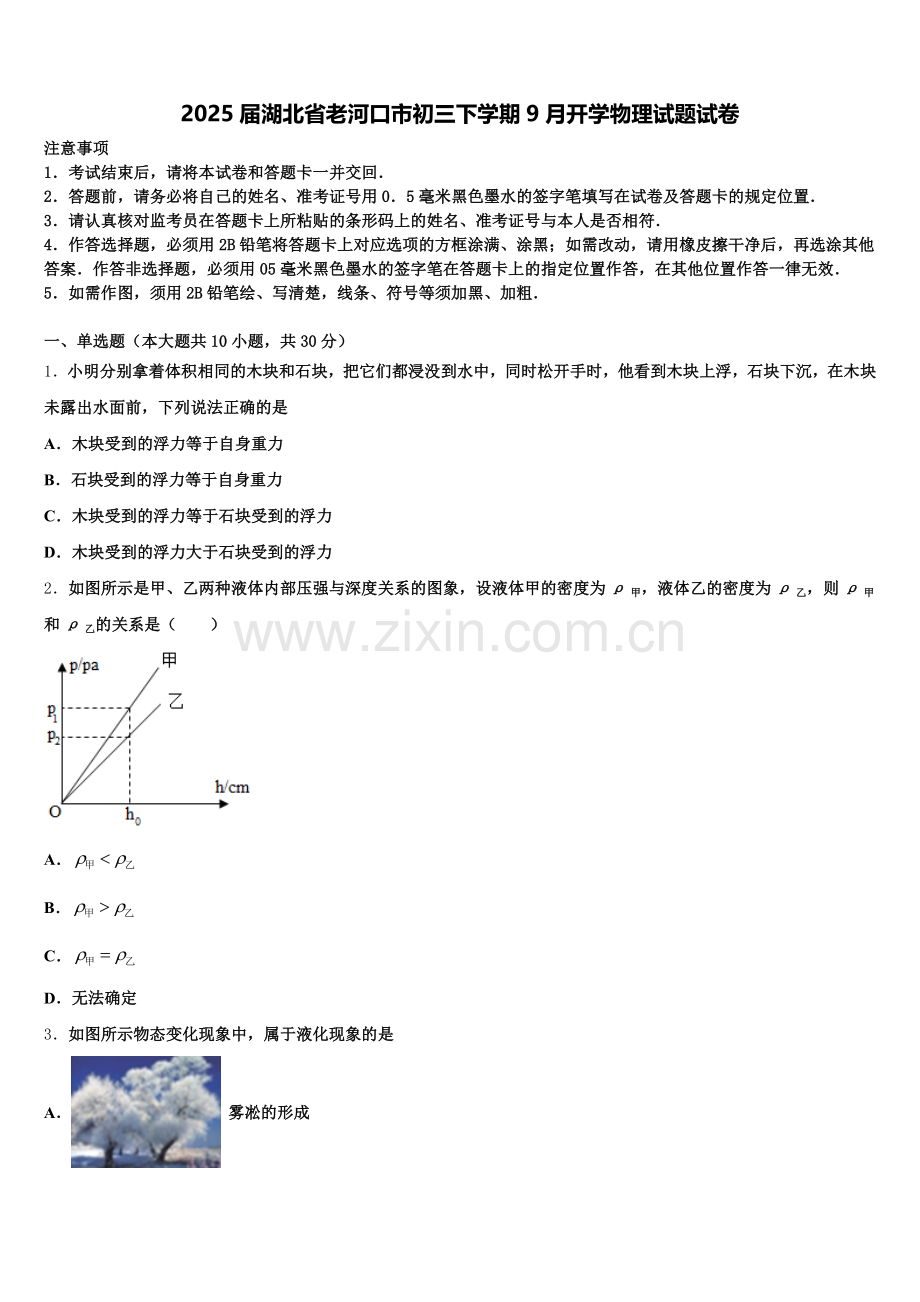

2025届湖北省老河口市初三下学期9月开学物理试题试卷
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．

一、单选题（本大题共10小题，共30分）
1．小明分别拿着体积相同的木块和石块，把它们都浸没到水中，同时松开手时，他看到木块上浮，石块下沉，在木块未露出水面前，下列说法正确的是
A．木块受到的浮力等于自身重力
B．石块受到的浮力等于自身重力
C．木块受到的浮力等于石块受到的浮力
D．木块受到的浮力大于石块受到的浮力
2．如图所示是甲、乙两种液体内部压强与深度关系的图象，设液体甲的密度为ρ甲，液体乙的密度为ρ乙，则ρ甲和ρ乙的关系是（　　）

A．
B．
C．
D．无法确定
3．如图所示物态变化现象中，属于液化现象的是
A． 雾凇的形成
B．河水成冰
C．樟脑丸逐渐变小
D．露珠的形成
4．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是（ ）

A．发电鞋工作时将电能转化为机械能
B．发电鞋是利用电磁感应原理工作的
C．发电鞋是利用电流磁效应原理工作的
D．在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能
5．工人用如图所示滑轮组将矿井中的物体A和物体B先后以同样的速度匀速提升上来．物体A的重力为150 N，物体B的重力为75 N，提升物体A时，滑轮组的机械效率为75%．若用此滑轮组提升物体B时，在10 s内物体B上升5 m，（不计绳重和摩擦）下列描述正确的是

A．提升物体B时，滑轮组的机械效率是62.5%
B．提升物体B时，拉力F的功率是62.5 W
C．提升物体B时，拉力F所做的功是62.5 J
D．提升物体A时，拉力F的功率是50 W
6．如图所示，在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1<R2）分别按图中的四种方式连接放入水槽，并接入相同电源．通电相同时间后，水温最高的是
A．
B．
C．
D．
7．下出有关声音的说法正确的是（ ）
A．利用声呐，可以测绘水下数千米处的地形图
B．声波在真空中传播速度为340m/s
C．“只闻其声，不见其人”，说明声音的传播速度比光快
D．敲锣时用力越大，声音的音调越高
8．2017年4月20日，我国首艘货运飞船“天舟一号”在海南文昌航天发射中心由长征七号遥二运载火箭发射升空，并于4月27日成功完成与“天宫二号”的首次推进剂在轨补加实验．则下列说法正确的是（ ）
A．“天舟一号”加速上升时，其机械能总量保持不变
B．“天舟一号”加速上升时，其惯性逐渐增大
C．“天舟一号”给“天宫二号”进行推进剂补加时，它们处于相对静止状态
D．“天宫二号”在轨运行时，处于平衡状态
9．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是

A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
10．如图所示，这是瓦特设计的蒸汽机，它以煤炭作为燃料，下列说法正确的是

A．蒸汽机的功率越大，蒸汽机的效率就越高
B．改进工艺，可以提高煤炭的热值，使蒸汽机的效率提高
C．蒸汽机工作的时候将内能转化为机械能
D．蒸汽机实际上也是一种活塞式内燃机
二、多选题（本大题共3小题，共12分）
11．小军同学对生活中的一些实例和对应解释，正确的是
A．路灯下人影相随﹣﹣光的直线传播
B．平静的水面上有桥和树的倒影﹣﹣光的折射现象
C．近视眼镜的镜片﹣﹣凹透镜
D．斜插在水中的筷子好像在水面折断了﹣﹣平面镜成像
12．下列各种说法中的有关数据估计，与实际基本相符的是
A．一个中学生受到的重力约 500N
B．一支铅笔的质量约 0.5kg
C．洗热水澡时合适的水温约 40℃
D．平静时人体脉搏跳动一次的时间大约 1s
13．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是

A．R1的阻值为10Ω
B．R2的最大阻值为100Ω
C．电源电压为6V
D．该电路消耗的最大电功率为1.8W
三、填空题（本大题共5小题，共10分）
14．如图是两束光分别射向并通过甲透镜和乙两透镜的光路图．由图可知__（甲/乙）透镜是凹透镜，可用于__（近视/远视）眼的矫正．

15．下表列出了几种物质在一个标准大气压下的熔点和沸点，根据表中数据回答：
物质
水银
酒精
甲苯
萘
熔点/℃
-39
-117
-95
80.5
沸点/℃
357
78
111
218
若要测量萘的熔点，温度计的玻璃泡里应选________做测温物质；若要测量固态甲苯的温度，温度计的玻璃泡里应选_________做测温物质；若要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选____ 做测温物质．
16．小明用热水袋暖手，手感到热，这是通过___的方式改变手的内能；在汽油机的工作过程中，将内能转化为机械能的是___冲程．
17． “粘”字常用来表述一些物理现象，例如：表面平滑的铅块紧压后会粘在一起，这是因为分子间有_____．吸盘式挂衣钩能够“粘”在墙上是由于吸盘受到_____的作用；穿在身上的化纤衣服易“粘”毛绒是因为衣服带了_____的缘故．
18．用5N的水平拉力拉者重l0N的长方体木块在水平桌面上做匀速直线运动，木块受到桌面的摩擦力是_______N．将木块的三分之一切下后叠放在一起（不考虑质量损失），并拉着木块在同一桌面上做匀速直线运动，木块受到桌面的摩擦力_______（选填“增大”、“减小”、“不变”）．
四、计算题（本大题共3小题，共29分）
19．用如图所示的滑轮组提升重物，若货物重，货物上升速度是，拉力F的功率是，求：
绳子自由端拉力F滑轮组的机械效率.
20．小明妈妈为奶奶买了一个电热足浴盆（如图所示），内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压220V，额定功率605W．问：

（1）小明帮奶奶泡脚时，向足浴盆中加入6kg初温为20℃的水，加热系统的加热电阻正常工作15min将水加热到40℃，此加热过程中水吸收的热量是多少？消耗的电能是多少？[c水=4.2×103J/（kg•℃）]
（2）当小明家的实际电压是200V时，加热电阻工作的实际功率是多少？
（3）足浴盆按摩系统中的电动机工作电压是12V（按摩系统将交流电压转换为12V），工作电流为4A，其电阻为0.5Ω，电动机工作中因发热损失的功率是多少？
21．如图是某电火锅加热器的简化电路图，电源电压是220V，R1、R2是发热电阻，开光接“1”时为低温挡，此时R1的功率是11W，R2的功率是99W，开关接“2”时为高温挡，试求：

（1）低温挡工作时，电路中的电流是多少？
（2）低温挡工作10min，消耗的电能是多少？
（3）高温挡的功率是多少？
五、作图题（本大题共2小题，共4分）
22．将一矩形玻璃砖从中间斜切后，向左右沿水平直线拉开一小段距离，如图所示，一条光从左侧面垂直射入，画出这条光线从右侧玻璃砖射出的折射光路图（保留作图痕迹）．

23．在图中将电源、电流表、电压表三个元件符号正确填进电路的空缺处．要求电键闭合后；①电流方向如图所示；②移动滑动变阻器的滑片小灯变亮时，电压表的示数变小．

六、实验探究题（本大题共3小题，共15分）
24．为了探究影响浮力大小的因素，某校学习小组设计了如下两次实验。

第一组：甲、乙、丙图是小方同学的实验过程整个过程为同一物块，g取；由如图可知
由以上实验过程及数据分析可得：物体所受浮力大小与______有关；
该物块浸没在水中所受的浮力为______N；
物块的密度为______。
第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将AB两个不同的实心物块，分别放入两个烧杯中，A物块沉入杯底，B物块漂浮于水面。待AB均静止后，两液面的高度仍相同，如图所示。则A物块所受浮力______B物块所受浮力；A物块的密度______B物块的密度；甲杯对桌面压力______乙杯对桌面压力。以上选填“”、“”或“”
25．回顾我们所做的一些物理探究实验会发现：
当要研究的物理量不易被直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法是_____．如图所示，甲的实验是通过观察木块被推动距离，间接的知道物体_____的大小．图乙的实验是通过观察_____，间接比较两个电阻丝产生的热量的多少．当要研究的物理量与多个因素有关时，都要采用控制变量法．如：图甲的实验中，使用同一个球就是为了控制质量不变，探究动能大小与_____的关系；图乙中将两个电阻串联起来，就是为了控制_____不变，探究电流产生的热量与_____的关系．
26．为了探究漂浮在液面上的均匀实心正方体物块露出液面的高度h与哪些因素有关。某组同学进行了讨论并形成了两个猜想。猜想(一)认为h的大小可能与液体的密度有关；猜想(二)认为h的大小可能与正方体物块的密度有关。为此，他们与老师一起设计了探究方案如下：
探究步骤(一)：探究h与液体密度ρ的关系
（1）测出正方体物块的边长H。
（2）将这个正方体物块分别漂浮于不同液体中，测出相应的h值。
（3）记录数据并归纳总结结论。
探究步骤(二)：探究h与____________的关系
（1）选用不同密度的若干正方体物块，要求它们的边长相等，测出边长H。
（2）将不同密度的正方体物块分别漂浮于水面上，测出相应的h值。
（3）设计记录数据表如表一所示。
表一
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1

2

3

…

（4）记录数据并归纳总结结论。
探究步骤(三)：进一步综合分析并归纳总结结论。
①你认为探究步骤(一)中需要改进的地方是什么?答：________.
②请你填写完整“探究步骤(二)：探究h与__________的关系”。
③该小组同学在完善方案后进行了实验探究活动，其中实验步骤(二)收集到的数据如表二所示：
表二
实验序号
物块的密度(千克/立方米)
水的密度(千克/立方米)
h(厘米)
H(厘米)
1
400
1000
6
10
2
600
1000
4
10
3
800
1000
2
10
…
…
…
…
…
根据实验序号1与2与3，初步分析可得出的结论是：漂浮在水面上的物块，_________。
④根据表二的数据可以推测：若露出水面高度为零时，物块的密度与水的密度的比值等于_______.
⑤关于正方体物块露出液面的高度h与它的边长H的比值正确的是__________.
A． B． C． D．
参考答案

一、单选题（本大题共10小题，共30分）
1、C
【解析】
本题主要考查对浮力大小与物体浮沉的条件的记忆：
（1）一切浸在液体或气体中的物体都受到竖直向上的浮力，物体所受浮力的大小既与物体排开液体的体积有关，又与排开液体的密度有关。
（2）物体的沉浮与物体的重力大小以及物体所受浮力的大小无关，它是由物体所受重力与浮力的合力决定。当合力向上则物体上浮；当合力向下，则物体下沉；当合力为0，则物体处于漂浮或悬浮状态。
【详解】
体积相同的木块和石块，把它们都浸没到水中，则他们所受到的浮力大小相等，所以选项C正确、D错误。
松开手后木块上浮，说明木块所受的浮力大于其自身重力，故A错误。
石块下沉，说明石块所受的浮力小于其自身重力，故B错误。
故选：C。
此题考查物体浮沉条件及其应用，知道影响浮力大小的因素和决定物体浮沉的条件是本题的解题关键。
2、B
【解析】
试题分析：要比较甲、乙两种液体的密度关系，可控制两种液体的深度相同，通过比较两种液体的压强大小来判断其密度关系．
由图可知，当甲乙两液体深度相同时，甲中的压强大于乙中的压强，由P=ρgh可得：ρ甲＞ρ乙
考点：液体的压强的特点
点评：图象法是物理中的重要方法之一，应用较多，本题应注意由控制变量法分析图象
3、D
【解析】
A．雾凇是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，故A不符合题意；
B．河水结冰，由液态变成固态，属于凝固现象，故B不符合题意；
C．樟脑丸逐渐变小，由固态变成气态，属于升华现象，故C不符合题意；
D．露珠是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，故D符合题意．
4、B
【解析】
A．发电鞋工作时将机械能转化为电能，故A错；
BC．发电鞋的原理是电磁感应现象，故B正确，C错；
D．发电鞋1h内产生的电能为：
W=Pt=0.4W×3600s=1440J，
故D错；
故选B。
5、B
【解析】
在不计绳重和摩擦的条件下，使用滑轮组提升物体A时，克服动滑轮重力所做的功为额外功，克服物体A的重力所做的功为有用功，所以：W有A=GAh，W额A=G动h；因为提升物体A时，滑轮组的机械效率为75%，所以额外功占25%，即====3，因为GA=150N，所以G动==50N，当使用该滑轮组提升物体B时，作用在绳子自由端的拉力大小为：FB===62.5N，因为物体B上升的高度为hB=5m，所以绳自由端移动的距离是s=2hB=2×5m=10m，拉力做的功W=FBs=62.5N×10m=625J，故C错误；拉力的功率P===62.5W，故B正确；此时机械效率η′=×100%=60%，故A错误；提升物体A时拉力为FA===100N，由于速度相同，所以提升物体A时，拉力的功率P′===100W，故D错误．
6、D
【解析】
由串并联电路特点可知，串联电路电阻越串越大，并联电路电阻越并越小；由电路图及已知R1＜R2可知，图D中电路总电阻最小，四个电路电压相等，通电时间相等，Q=t可知，D产生的热量最多，水吸收的热量越多，水的温度最高，故选D。
【点评】
电路产生的热量越多，水吸收的热量越多，水的温度越高，由串并联电路的特点判断各电路的阻值大小、熟练应用电功公式是正确解题的关键．
7、A
【解析】
A．声音可以传递信息，声呐可以定向发射，故利用声呐，可以测绘水下数千米处的地形图，故A符合题意；
B．真空不能传声，故B不符合题意；
C．不同人发出声音的音色是不同的，“只闻其声，不见其人”是根据音色来分辨的，故C不符合题意；
D．敲锣时用力越大，振幅越大，声音的响度越大，故D不符合题意．
注意能正确区分声音的三个特征，即音调、响度、音色，其中音色是发声体特有的特征，由声源振动的材料、方式等决定，可以用来区分声源．
8、C
【解析】
A． “天舟一号”加速上升时，动能增大，同时重力势能也增大，其机械能总量增大，选项A是错误的；
B．惯性大小仅与质量有关，“天舟一号”加速上升时，质量不变，其惯性不变，选项B是错误的；
C．“天舟一号”给“天宫二号”进行推进剂补加时，它们处于相对静止状态，选项C是正确的；
D．“天宫二号”在轨运行时，运动方向发生改变，受非平衡力的作用，处于非平衡状态，选项D是错误的．
9、B
【解析】
AD．若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故AD错；
B．灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故B正确；
C．开关接触不良，A点不能连接火线，不会使氖管发光，故C错；
10、C
【解析】
A、功率反映热机做功的快慢，蒸汽机的效率与功率无关，故A错误；
B、改进工艺，可以使燃料燃烧更充分，使蒸汽机的效率提高，但改进工艺不能提高煤炭的热值，故B错误；
C、蒸汽机工作时，消耗化学能转化为内能，再转化为机械能，即将内能转化为机械能，故C正确；
D、蒸汽机是燃料在气缸外部燃烧，是外燃机，故D错误。

二、多选题（本大题共3小题，共12分）
11、AC
【解析】
A、路灯下出现人的影子，是光沿直线传播形成的，故A正确；
B、水中桥和树的倒影，是平面镜成像现象，是光的反射形成的，故B错误；
C、近视眼是晶状体太厚，对光线的会聚能力增强，使像成在视网膜的前方，戴近视眼镜使光线发散一些，凹透镜对光线有发散作用，近视眼镜是凹透镜，故C正确；
D、斜插在水中的筷子好像在水面折断，是光线从水中斜射入空气中发生折射，成像在筷子实际位置的上方的现象，是光的折射形成的，故D错误。
12、ACD
【解析】
A、中学生的质量在50kg左右，受到的重力大约为左右。此选项符合实际；
B、一块橡皮的质量在10g左右，一支铅笔的质量比10g小一些，在6g=0.006kg左右。此选项不符合实际；
C、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右。此选项符合实际；
D、正常情况下，人的脉搏1min跳动的次数在75次左右，跳动一次的时间接近1s．此选项符合实际。
13、AC
【解析】
AC．由图甲可知，两电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流．由图象可知，当滑动变阻器消耗的功率为0.8W时，其两端电压为2V，由P=UI可得，此时电路中的电流为：I===0.4A，由I=及串联电路的电压规律可得，电源的电压：U=IR1+U2=0.4A×R1+2V----①；由图象可知，当滑动变阻器消耗的功率为0.5W时，其两端电压为5V，由P=UI可得，此时电路中的电流为：I′===0.1A，由I=及串联电路的电压规律可得，电源的电压：U=I′R1+U2′=0.1A×R1+5V-----②，电源电压不变，则：0.4A×R1+2V=0.1A×R1+5V，解得：R1=10Ω；故A正确；电源电压为：U=IR1+U2=0.4A×10Ω+2V=6V，故C正确；
B．由图乙可知，当变阻器两端电压最大为5V时，滑动变阻器全部接入电路中，其电阻最大，此时电流最小为I′=0.1A，则滑动变阻器的最大阻值为：R2大===50Ω；故B错误；
D．当滑动变阻器接入电路的电阻为0时（电路为R1的简单电路），电路中的电阻最小，电流最大，则电路中的最大电流为：I大===0.6A，该电路消耗的最大电功率：P大=UI大=6V×0.6A=3.6W，故D错误．

三、填空题（本大题共5小题，共10分）
14、甲 近视
【解析】
从图知，通过甲透镜的光线比起入射光线更加远离主光轴，所以甲对光线有发散作用，因此甲是凹透镜．通过乙透镜的光线比入射光线向主光轴靠拢，所以乙对光线有会聚作用，因此乙是凸透镜．近视眼是由于晶状体对光线的会聚作用过强引起的，所以要用凹透镜对光线进行发散．
故答案为甲；近视．
15、水银或甲苯 酒精 酒精
【解析】
[1]由表中数据可知，甲苯的沸点111℃，水银的为357℃、而萘的沸点为218℃，高于甲苯沸点低于水银的沸点，萘的熔点是80.5℃，高于水银、甲苯的熔点，因此要测量萘的熔点温度，温度计的玻璃泡里应选水银或甲苯做测温物质；
[2]因为固态甲苯的熔点为﹣95℃；而水银、酒精的熔点分别为﹣39℃、﹣117℃，固体甲苯的熔点低于水银的熔点，高于酒精的熔点．所以若要测量固态甲苯的温度，温度计的玻璃泡里应选酒精做测温物质；
[3]在一标准大气压下水的沸点是100℃，而酒精的沸点是78℃，因此要测量标准大气压下沸水的温度，温度计的玻璃泡里不能选酒精做测温物质．
16、热传递 做功
【解析】
小明用热水袋暖手，手感到热，是内能的转移，这是通过热传递的方式改变手的内能；在汽油机的工作过程中，将内能转化为机械能的是做功冲程，在做功冲程中火花塞产生电火花，燃料燃烧，产生高温高压的燃气，燃气推动活塞对外做功，内能转化为机械能．
17、引力 大气压 电荷
【解析】
两块表面平整干净的铅块压紧会粘在一起，这是因为分子间存在着引力作用的结果；
吸盘式挂衣钩能够“粘”在墙上，是由于排净吸盘内的空气使里面成为真空，外界大气压将吸盘压在墙上；
穿着的化纤衣服“粘”毛绒﹣﹣因为衣服摩擦起电后带静电，会吸引轻小物体；
18、5 不变．
【解析】
试题分析：木块在水平桌面上做匀速直线运动时，水平方向上受到拉力和滑动摩擦力作用，滑动摩擦力和拉力是一对平衡力，拉力是5N，所以滑动摩擦力大小为5N；将木块的三分之一切下后叠放在一起（不考虑质量损失），此时压力大小和接触面粗糙程度不变，则滑动摩擦力大小保持5N不变．故答案为5；不变．
【考点定位】二力平衡条件的应用

四、计算题（本大题共3小题，共29分）
19、（1）200N（2）60%
【解析】
(1)手拉绳子的速度为v2=3v1=3×0.3m/s=0.9m/s，由 得，作用在绳子自由端的拉力： ；
(2)由得，滑轮组的机械效率：=60%.
20、（1）5.04×105J； 5.445×105J；（2）500W；（3）8W。
【解析】分析：（1）知道水的比热容、水的质量，初温和末温，利用吸热公式求水吸收的热量；根据求出足浴盆消耗的电能；
（2）先根据的变形公式求出加热电阻的阻值，然后再根据求出加热电阻工作的实际功率；
（3）根据求出电动机工作中因发热损失的功率。
解答：（1）水吸收的热量：；加热时间
，足浴盆加热时消耗的电能：。
（2）由得，加热电阻的阻值：当小明家的实际电压是200V时，加热电阻工作的实际功率：。
（3）电动机工作中因发热损失的功率：。
答：（1）此加热过程中水吸收的热量是5.04×105J；消耗的电能是5.445×105J；
（2）加热电阻工作的实际功率是500W；
（3）电动机工作中因发热损失的功率是8W。
【点睛】本题考查了电功与热量的综合计算，涉及到吸热公式、电功公式和电功率公式的应用，熟练应用相关公式即可正确解题，关键要注意电动机正常工作时的功率不等于发热功率。
21、（1）0.5A；（2）6.6×104 J；（3）1100W．
【解析】
（1）R1、R2是发热电阻，开关接“1”时为低温挡，此时R1的功率是11W，R2的功率是99W，根据P＝P1+P2可求总功率，再根据P＝UI可求低温挡工作时，电路中的电流；
（2）根据W＝Pt可求低温挡工作10min，消耗的电能；
（3）根据欧姆定律和P＝UI可求R1的电阻，再根据可求高温档功率．
【详解】
（1）开关S接“1”时是低温挡，电路中的总功率，
由可得，电路中的电流；
（2）低温挡工作10min，消耗的电能是，
;
（3）低温挡工作, R1和R2串联时,由得，R1和R2串联的总电阻：
，
由P=I2R可得，，
即，解得；
开关S接“2”时只有R1连入，是高温挡，根据得高温挡的功率：
．

五、作图题（本大题共2小题，共4分）
22、
【解析】
光从空气垂直入射到玻璃界面上，传播方向不变，当光从玻璃斜射入空气中时，折射角大于入射角，折射光线将远离法线；当光从空气斜射入右侧玻璃砖时，传播规律相同，如图所示：

23、
【解析】
试题分析：根据电压表应与被测用电器并联，电流表应与用电器串联，再结合移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小可判断电压表的位置．
解：读图可知，左右两个位置分别与灯泡和变阻器串联，所以不可能是电压表，则电压表应在中间的位置．
根据移动滑动变阻器的滑片P，小灯L变亮时，电压表的示数变小，说明电压表测的滑动变阻器两端的电压，则右侧的位置应该是电源，左侧的位置应该是电流表．且电源的正极朝下．如下图所示：

【点评】明确电流表、电压表、电源的连接要求，并特别注意小灯L变亮时，电压表的示数变小这一条件，是正确判断的关键．

六、实验探究题（本大题共3小题，共15分）
24、 液体的密度 1
【解析】第一组：甲、乙、丙图是小方同学的实验过程整个过程为同一物块，g取；由如图可知
由以上实验过程及数据分析可知，物体浸没在密度不同的液体中时，测力计的示数不同，即受到的浮力不同，所以可得：物体所受浮力大小与液体的密度有关；
如图测力计的分度值为0.2N，物体的重为4.8N，根据称重法测量浮力的原理得：该物块浸没在水中所受的浮力为：
；
根据得物体的体积为：

物块的密度为：
；
第二组：在水平桌面上，两个完全相同烧杯中装有相同体积的水，小杨同学将AB两个不同的实心物块，分别放入两个烧杯中，A物块沉入杯底，B物块漂浮于水面。待AB均静止后，两液面的高度仍相同，如图所示。
因为放入物体前后水面的高度差相等，所以排开水的体积相等，根据可得，A物块所受浮力=B物块所受浮力；
根据浮沉条件得：A物块沉入杯底，则A的密度大于水的密度；B物块漂浮于水面。则B的密度小于水的密度，所以A物块的密度>B物块的密度；
A物块沉入杯底，即A的重大于排开水的重；B物块漂浮于水面。即B的重等于排开水的重，又因为A、B排开水的体积相等，所以A的重大于B的重，因为原来的水相同，所以甲容器的总重大于乙容器的总重，即甲杯对桌面压力>乙杯对桌面压力。
点睛：重点是浮沉条件和阿基米德原理的应用，第二组实验中根据浮沉条件可直接判断两物体的密度大小，根据排开水的体积相等可判断浮力相等，即排开水的重相等，再综合判断杯对桌面压力的大小。
25、转换法 动能 温度计的示数 速度 电流 电阻
【解析】
（1）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法叫转换法；
动能的大小不能直接观察，但木块被推出的距离可以直接观察，所以用木块被推出距离的远近判断小球动能的多少；
电流通过电阻丝产生的热量多少不能直接判断，但液体温度的变化可以通过温度计测量，所以从温度计示数变化大小能够判断电流产生热量的多少；
（2）图甲实验研究小球动能的大小与速度的关系时，只改变速度的大小，保持小球的质量不变，实验中通过改变小球下滑的高度来改变小球的速度；探究电流产生的热量与电阻的关系时，应控制电流不变，电阻的阻值不同．
26、记录不同液体的密度ρ液 物体的密度ρ物 体积相同，物体密度越大，露出液面的高度越小 1 C
【解析】
①探究物块露出液面的高度与液体密度的关系，需要改变液体的密度，记录不同液体的密度，所以步骤(一)中缺少记录不同液体的密度；
②步骤（二）中需要探究h的大小与正方体物块的密度ρ物的关系；
③比较实验序号1与2与3中的数据，正方体物块的边长相等，物块的密度越大，露出液面的高度越小；
④由表中数据可知，物块的密度增加200kg/m3，露出的高度h减小2cm，所以当物体的密度为1000kg/m3，露出的高度为0，所以物块的密度与水的密度的比值为；
⑤设物块的底面积为S，物块处于漂浮状态，∴F浮=G，ρ液gV排=ρ物gV物，ρ液gS（H-h）=ρ物gSH，，故C正确。
