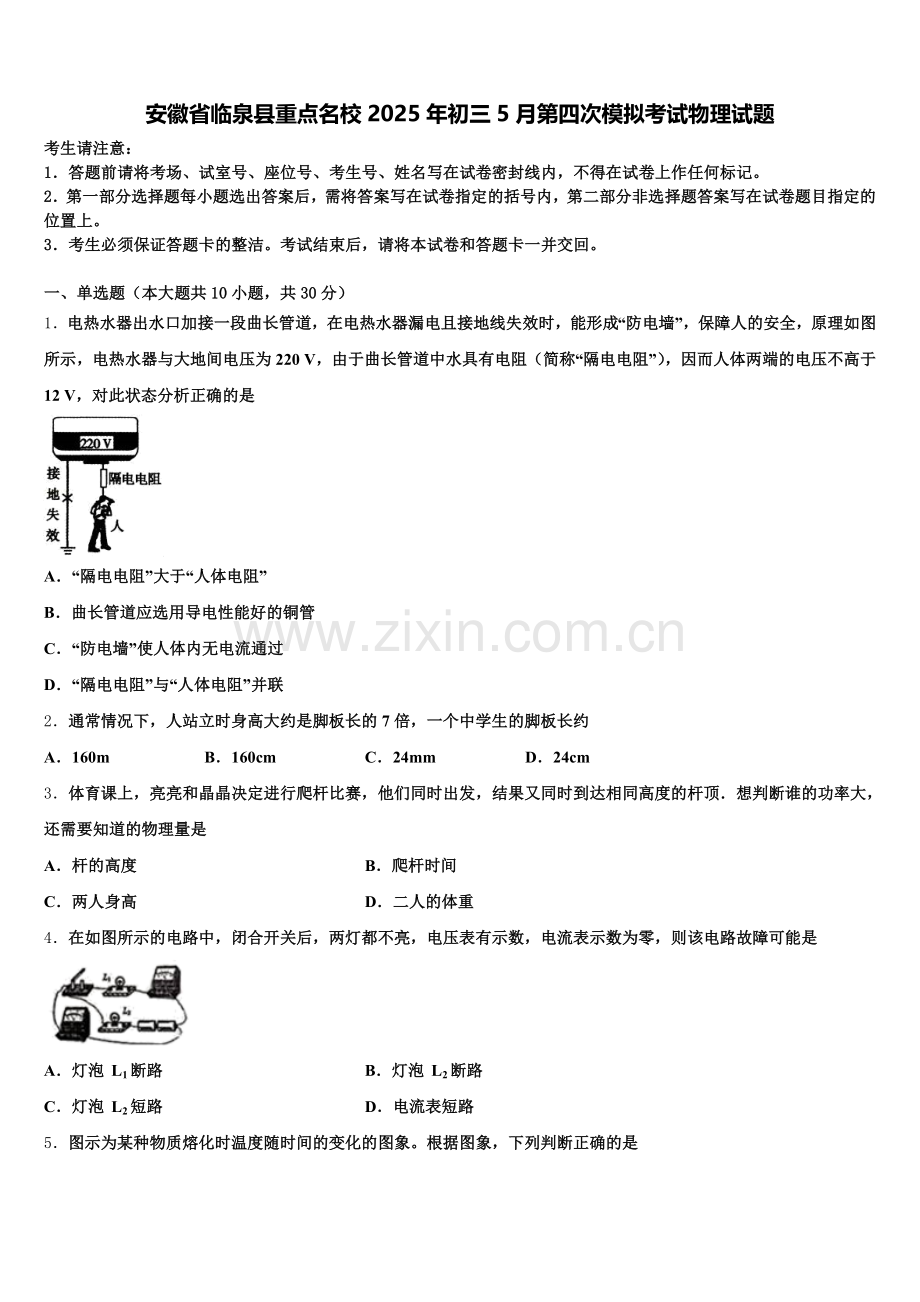

安徽省临泉县重点名校2025年初三5月第四次模拟考试物理试题含解析.doc

安徽省临泉县重点名校2025年初三5月第四次模拟考试物理试题
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．电热水器出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，原理如图所示，电热水器与大地间电压为220 V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12 V，对此状态分析正确的是

A．“隔电电阻”大于“人体电阻”
B．曲长管道应选用导电性能好的铜管
C．“防电墙”使人体内无电流通过
D．“隔电电阻”与“人体电阻”并联
2．通常情况下，人站立时身高大约是脚板长的7倍，一个中学生的脚板长约
A．160m B．160cm C．24mm D．24cm
3．体育课上，亮亮和晶晶决定进行爬杆比赛，他们同时出发，结果又同时到达相同高度的杆顶．想判断谁的功率大，还需要知道的物理量是
A．杆的高度 B．爬杆时间
C．两人身高 D．二人的体重
4．在如图所示的电路中，闭合开关后，两灯都不亮，电压表有示数，电流表示数为零，则该电路故障可能是

A．灯泡 L1断路 B．灯泡 L2断路
C．灯泡 L2短路 D．电流表短路
5．图示为某种物质熔化时温度随时间的变化的图象。根据图象，下列判断正确的是

A．该物质熔化过程持续了25min
B．该物质是晶体，熔点为80℃
C．在第30min，该物质处于固液共存状态
D．在第10min到第25min之间，由于物质温度不变，所以不吸收热量
6．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示，闭合开关后，发现灯L1较亮，灯L2较暗，其原因是

A．灯L1额定功率较大 B．灯L1的电阻较大
C．灯L2两端电压较大 D．通过灯L1的电流较大
7．关于家庭电路和安全用电，下列说法正确的是
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来散热的
B．开关接在火线和用电器之间，与接在用电器和零线之间，同样安全
C．家里的空气开关跳闸，可能是短路，也可能是用电器的额定功率过大
D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人
8．某实验小组分别用如图所示的甲乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物，所用的拉力分别为F1和F2，机械效率分别为η1和η2，不计绳重及摩擦，下列说法正确的是（　　）

A．F1＞F2，η1=η2 B．F1＜F2，η1=η2 C．F1＜F2，η1＞η2 D．F1＞F2，η1＜η2
9．物理研究中，为了方便描述通过探究活动发现的某种规律或现象的本质，常引入一个新的物理量，以下探究活动与引入的物理量不对应的是
A．探究质量与体积的关系——密度
B．路程、时间均不同时比较物体运动快慢——速度
C．比较水和沙两种物质吸热升温不同的特点——热量
D．研究压力作用效果——压强
10．下列措施属于增大压强的是
A．站在滑雪板上滑 B．坦克装有履带
C．刀刃磨得很薄 D．书包背带做得较宽
二、多选题（本大题共3小题，共12分）
11．如图甲所示电路，电源电压保持不变．电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”．滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示．下列说法正确的是（　　）

A．电源电压为4V
B．小灯泡的额定功率为0.75W
C．滑动变阻器取值范围是3Ω﹣30Ω
D．整个电路消耗的最大功率为2W
12．如图，电源电压恒为4.5V，的量程为“0-0.6A”，电压表的量程为“0~3V，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中：

A．的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大总功率为2.25W
D．滑动变阻器接入电路的阻值范围为4~20
13．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（ ）

A．R1的阻值为20Ω
B．R2的最大阻值为50Ω
C．电源电压为6V
D．该电路消耗的最大电功率为0.9W
三、填空题（本大题共5小题，共10分）
14．如图所示，杂技表演者向上跃起，其质量_____，重力势能_____，当她在空中达到最高点时速度为零，则其惯性__________.（均选填“变大”、“不变”或“变小”）

15．某人利用如图所示的滑轮组从井中提水，在某次操作中，人在绳端所用拉力F=50N，在t=10s内将重为90N的水匀速提升6m。这段时间内，拉力做功的功率为_____；此次操作中装置的机械效率为_____%（摩擦和绳重不计）。

16．现在很多城市公交车开始采用气、电混合动力．例如我市302路公交．这种车用天然气和电能作为能源，与用柴油作为能源的101路公交车相比，减少了尾气的排放，有利于对环境的保护．在分别使用这几种能源的公交车中，属于二次能源的是_____；天然气属于_____能源（选填“可再生”或“不可再生”）．我们乘坐公交车时，看到窗外的树木不断的向后退，这是以_____为参照物（选填“地面”或“车窗”）．站立的乘客在公交车行驶的过程中要抓紧扶手，这是为了防止刹车时，由于人具有_____而跌倒，对人体造成伤害．
17．如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为______V，滑动变阻器R1的最大阻值为_____Ω，电阻R2的阻值为_______Ω．

18．小明同学骑自行车上学的路上遇事紧急刹车后，自行车由于________还会继续前进一段距离才能停下，在刹车的过程中，是通过增大________的方法来增大摩擦力．
四、计算题（本大题共3小题，共29分）
19．有一捆铜丝质量为89kg，总长为400m，已知铜的密度为8.9×101kg/m1．试计算：这捆铜丝的体积为多少m1？ 铜丝的横截面积为多少mm2？
20．某物理兴趣小组设计了一个压力报警装置，工作原理如图所示。ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值为10，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示。闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求：

F/N
0
5
10
15
20
25
30
…
R/
45
34
24
18
14
12
10
…
（1）电源电压为多少？当报警器开始报警时，踏板设定的最大压力值为多少？
21．近年来，独轮电动平衡车深受年轻人的喜爱，它采用站立式的驾驶方式，人通过身体的前倾、后仰实现驾驶．下表为某型号独轮电动平衡车的部分数据，求：
质量
10kg
轮胎与地面接触面积
30cm2
最大速度
16km/h
充满电最大行程
24km
（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是多少？质量为50kg的人驾驶该车，在水平地面上匀速行驶，则人和车的总重力为多少？该车在水平地面上匀速行驶，对地面的压强多大？
五、作图题（本大题共2小题，共4分）
22．如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出施加在A点的最小动力F1．

23．某家庭进户线和各元件如图所示，请完成家庭电路的连接．

六、实验探究题（本大题共3小题，共15分）
24．观察图（a）所示的装置，该装置的名称是_____．在“探究液体内部的压强与哪些因素有关”的实验中，需用_____液体进行研究（选填“一种”或“多种”）．在图（b）（c）和（d）所示的实验中，同学们探究的是液体内部的压强与_____的关系．

25．在“探究凸透镜成像的规律”的实验中：

（1）为了确定凸透镜的焦距，小明让一束平行光经过一透镜，在光屏上得到一个最小、最亮的光斑，如图所示，此凸透镜的焦距为_______cm．
（2）移动蜡烛在距凸透镜左侧15cm处时，在光屏上呈现清晰的像，生活中应用该原理制作的光学仪器是____；如果他再将蜡烛向凸透镜移近11cm，将光屏置于此时成像的位置，他______（选填“能”或“不能”）直接在光屏上看到像．
26．李岚和郑小楚同学想利用“伏安法”来测量定值电阻R的阻值和小灯泡的额定功率，如图甲所示的是她设计的实物电路图．
请你用笔画线代替导线，将图甲中的实物图补充完整________．（要求：滑片向左移电压表的示数变大） 李岚闭合开关S后，发现电流表无示数，而电压表有示数，产生此现象的原因是________． 检查电路连接正确后，闭合开关S，当滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，则电阻R的阻值为________Ω． 李岚又把定值电阻换成标有“0.2A”的小灯泡，在移动滑片P的过程中，李岚发现电压表的示数与电流表的示数的比值不是固定的，这是因为________；当小灯泡正常发光时，它两端的电压为1.6V，该小灯泡的额定功率为________W． 郑小楚同学在进行测量时没有用电压表，但是他多用了一个已知阻值的定值电阻R0和两个开关，其它的器材与李岚的相同，也测出了小灯泡的额定功率．请你在图丁的虚线框中画出他设计的电路图________．
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
AD．由图可知，“隔电电阻”与“人体电阻”是串联的，且隔电电阻能够起到分压作用，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V，也就是隔电电阻与人体的总电压为220V，且两者是串联的；已知人体两端的电压不高于12V，说明隔电电阻两端电压大于220V﹣12V＝208V；由串联电路用电器两端电压与其阻值成正比可知，隔电电阻的阻值远大于人体电阻．故A正确；D错误．
BC．当热水器漏电且接地线失效时，漏电电流通过曲长管道、人体流入大地，为保证人身安全，通过人体的电流需要非常小，所以曲长管道不能采用导体材料，而应该使用绝缘材料．故BC错误；
2、D
【解析】
一个中学生身高大约170cm，所以脚板长=24.29cm。故D正确。
3、D
【解析】
爬山时是克服自身的重力做功，功等于自身重力乘以山的高度，爬山功率是：P＝W/t＝Gh/t，他们同时出发，结果又同时到达山顶说明登山时间是相同的，要比较功率还要知道二人的体重，故选D．
4、A
【解析】
由图可知，闭合开关后，两灯串联，电压表测量L1两端的电压；L1、L2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1开路，故A选项符合题意。
5、B
【解析】
明确图象中横纵坐标所表示的内容，可以看出物质的温度整体呈上升趋势，且有一段时间物质吸热但温度不再高，说明这是晶体熔化的图象，进而可以判断出对应的熔点温度；熔化前处于固态，熔化过程后处于固液共存状态、熔化完成处于液态。
【详解】
分析图象可知，图象中呈水平的一段所对应的温度80℃就是该物质的熔点，该物质有固定的熔化温度，是晶体，该物质从第10分钟开始熔化，到第25分钟左右结束，约进行了15分钟，熔化过程吸热温度不变，故AD错误，B正确；
C、在第30min熔化完成，该物质处于液态，故C错误。
故选B。
6、B
【解析】
串联电路的电流处处相等，如图两个灯泡是串联的，闭合开关后，发现灯L1较亮，灯L2较暗，说明灯泡L1的实际功率大，根据P=I2R可知，灯泡L1的电阻比L2的电阻大．
根据U=IR可知，灯泡L1两端的电压大．
根据，两个灯泡的额定电压相等，灯泡L1的电阻大，额定功率小．
故ACD错误，B正确．
7、D
【解析】
A．三孔插座下面的两个孔是用来给用电器供电的，上面的孔是用来接地的，当插头插入插座时，用电器的金属外壳就与大地相连接，一旦发生漏电事故事，电流通过地线流入大地，而不流过人体，使人安全，故A错误；
B．为了安全，在接用电器时，开关必须串联在火线和用电器之间，故B错误；
C．在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：一是电路中发生短路故障；二是电路中用电器的总功率过大，造成干路电流过大，而不是额定功率，故C错误；
D．发现有人触电，应该首先切断电源，一定不要用手去拉触电的人，否则将一起触电，故D正确．
8、A
【解析】
不计绳重及摩擦，则拉力F=（G物+G动），由图可知n1=2，n2=3，则绳子受的拉力：F1=（G物+G动），F2=（G物+G动），故F1＞F2；动滑轮重相同，提升的物体重和高度相同，W额=G动h，W有用=G物h，所以，利用滑轮组做的有用功相同、额外功相同，总功相同，则由η=可知，滑轮组的机械效率相同，即η1=η2，故应选A．
9、C
【解析】
A．探究质量与体积的关系时，由于同种物质的质量和体积是成正比的，其比值就是密度，故A正确；
B．为了研究物体运动的快慢，在路程、时间均不同时比较物体运动快慢，我们引入了速度的概念，故B正确；
C．为了研究不同物质的吸热能力，我们引入的是比热容的定义，故C错误，符合题意；
D．为了方便的描述压力的作用效果，我们引入了压强的定义，故D正确．
10、C
【解析】
A、站在滑雪板上滑，是在压力一定时，通过增大受力面积来减小压强；故A不合题意；
B、坦克装有履带，是在压力一定时，通过增大受力面积来减小压强；故B不合题意；
C、刀刃磨得很薄，是在压力一定时，通过减小受力面积来增大压强；故C符合题意；
D、书包背带做得较宽，是在压力一定时，通过增大受力面积来减小压强；故D不合题意。

二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流；
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P=UI求出灯泡的额定功率和电路消耗的最大功率．
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1 测L两端的电压，电压表V2 测R两端的电压，电流表测电路中的电流．
根据题意知道，当滑动变阻器的滑片P在某点时，电压表V1 、V2 的示数之和为4V，由串联电路的电压特点知道，电源的电压是4V，故A正确；
由电路图知道，在保证电路各元件安全的最大范围内，当R接入电路中的电阻变大时，其分得的电压变大，即电压表V2 的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表，且电路中的最小电流是I小 =0.1A时，电压表的最大示数是3V， 由知道，滑动变阻器接入电路中的最大阻值是：；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大 =0.5A时，电压表V2 的示数是U2小 =1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：，所以滑动变阻器取值范围是3Ω～30Ω，故C正确；
此时灯泡两端的电压是：UL =U-U2小=4V-1.5V=2.5V，
灯泡的额定功率是：PL =UL I大 =2.5V×0.5A=1.25W，故B错误；
电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确．
故选ACD．
本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度．
12、CD
【解析】
根据题中“在保证电路安全的情况下，移动滑片P的过程中……”可知本题综合考查动态电路的电功率。根据串联电路的特点和欧姆定律，电功率公式的应用进行分析判断，正确判断电路中的最大电流和最小电流是解答的关键。
【详解】
由电路图可知，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流。
由P=UI可得，灯泡的额定电流：，故A错误。
因串联电路中各处的电流相等，且电流表的量程为0~0.6A，滑动变阻器允许通过的最大电流为1A，所以电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大。
由可得，灯泡的电阻和电路的总电阻分别为：
，，
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：
R小=R总-RL=9Ω-5Ω=4Ω，
故滑动变阻器接入电路的阻值范围为4~20，故D正确。
电路消耗的最大功率：P大=UI大=4.5V×0.5A=2.25W，故C正确。
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小。
因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：
，
则灯泡消耗的最小电功率：PL小=I小2RL=（0.18A）2×5Ω=0.162W，故B错误。
13、BC
【解析】
如图两电阻串联，电压表测量滑动变阻器R2的电压，电流表测量电路中的电流；
由乙图知，R2的电压2V时，功率为0.8W，根据得：
此时电流为：，
当R2的电压5V时，功率为0.5W，电流又为：；
根据电源电压不变得：
，解得：，故A错误；
电源电压为：，故C正确；
R2的最大阻值为，，故B正确；
当滑动变阻器滑片位于最左端时，只有R1接入电路工作，此时功率最大，所以该电路消耗的最大电功率为：
，故D错误；
故选BC．
点睛：重点是欧姆定律和电功率的计算，关键是根据乙图中的两次功率求出两次的电流，再根据电源电压不变列出关系式，解得R1和电源电压，然后根据相关公式可判断其他选项的正确与否．

三、填空题（本大题共5小题，共10分）
14、不变 变大 不变
【解析】
物体所含物质的多少叫质量，质量不随物体的形状、状态、位置的改变而改变，故杂技表演者向上跃起，他的质量不变；在跃起的过程中，高度增加，质量不变，所以重力势能变大；由于惯性是物体本身具有的一种性质，惯性大小只与物体质量大小有关，所以她在空中达到最高点时速度为零，则其惯性不变。
15、90 60
【解析】
根据题中“求拉力做功的功率为 ，此次操作中装置的机械效率为_____%”可知，本题考查了功、功率、机械效率的计算。根据P=Fv求功率，根据计算机械效率。
【详解】
由图知，承担重物的绳子股数n＝3，在t=10s内将重为90N的水匀速提升6m，则，拉力端移动的速度，
则拉力F做功的功率。
由可得，装置的机械效率为
。
16、电能和柴油不可再生车窗惯性
【解析】
电能一般都是通过火力发电或水力发电等方式转化过来的，属于二次能源，柴油是从石油中提炼出来的，属于二次能源；天然气是动植物体经过亿万年的时间形成的，是不可再生能源；以车窗为参照物，窗外的树木相对参照物来说，与参照物的距离越来越远，所以树木向后退；站立在行驶的公交车上的乘客原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而乘客由于具有惯性，继续向前运动，容易摔倒，抓紧扶手是为了防止惯性带来的危害．
17、4 ； 15 ； 5；
【解析】
试题分析：闭合开关S，R1和R2串联，由图象可知，当电流为I=1．2A时，滑动变阻器两端电压为3V，此时滑动变阻器的阻值最大，U=IR2+3V ①
当电流为I′=1．8A时，滑动变阻器滑片在a端，电压表示数为1，U=I′R2②
两式联立：IR2+3V=I′R2，解得R2=5Ω，U=4V；
由I=U/R得：滑动变阻器R1的最大阻值：R1=U滑/I=3V/1．2A=15Ω．
考点：欧姆定律的应用
18、惯性 压力
【解析】
[1]在紧急刹车时，由于惯性自行还要保持原来的运动状态所以不会立刻停止，还会向前运动一段离；
[2]在刹车时，用力捏闸是通过增大压力来增在摩擦力的．

四、计算题（本大题共3小题，共29分）
19、见解析所示
【解析】
试题分析：根据密度公式的变形式可以求体积；
钢丝是圆柱体，利用圆柱体的体积公式可求钢丝的横截面积．
（1）铜丝的体积为：

（2）根据求铜丝的横截面积为：
．
20、（1）11V（2）150N
【解析】
（1）闭合开关时，压力传感器R和报警器R0串联，电压表测报警器R0两端的电压，由表格数据可知，当踏板空载时（即F=0N），压力传感器的电阻为R=45Ω，已知R0=10Ω，电压表的示数为2V，则此时电路中的电流为I===0.2A，电源电压为U===11V。
（2）当报警器开始报警时，R0两端电压为U0’=5V，此时电路中的电流为I’===0.5A，则传感器两端的电压为UR==11V-5V=6V，此时传感器R的阻值为R===12Ω，由表格可知，当传感器的阻值R=12Ω时，对应的压力F压=25N。因AB：OB=5：1，OA=120cm，则OB===20cm，根据杠杆平衡条件得F压×OA=F踏×OB，则F踏===150N，即踏板设定的最大压力值为150N。
21、（1）1.5h；（2）600N．（3）2×105Pa．
【解析】
（1）能行驶的最长时间：t===1.5h；
（2）人和电动平衡车的总重力：G总=（m人+m车）g=（50kg+10kg）×10N/kg=600N；
（3）车对水平地面的压力：F压=G总=600N，
车对水平地面的压强：p==2×105Pa．
答：（1）该车充满电后，若以最大速度行驶，能行驶的最长时间是1.5h；
（2）质量为50kg的人驾驶该车，在水平地面上匀速行驶，则人和车的总重力为600N．
（3）车对水平地面的压强是2×105Pa．

五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
解答：根据杠杆平衡的条件，F1L1＝F2L2，动力最小,即动力臂最长,阻力的方向已标出,所以动力的方向应该向下,连接支点O与A点,过A点作OA的垂线就得到在A点施加的最小动力F1，如下图所示．

点睛：根据杠杆平衡的条件，F1L1＝F2L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长，据此可解决此题．
23、
【解析】
家庭电路中，电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：

六、实验探究题（本大题共3小题，共15分）
24、U形管压强计 多种 深度
【解析】
图甲中的装置是压强计；金属盒在同种液体中，所处液体深度不同时，结合U形管中液柱的高度差来分析探究的物理问题．
【详解】
观察如图（a）所示的装置，该装置的名称是U形管压强计．在“探究液体内部的压强与哪些因素有关”的实验中，需用多种液体进行研究．图 (b)、(c)和(d)所示，金属盒在同种液体中，所处液体深度不同时，U型管两侧的液面高度差不同，说明液体内部压强不同，所以该实验探究的是：液体内部压强与液体深度的关系．
25、10.0 投影仪 不能
【解析】
(1)由图中，平行光线经凸透镜后会聚到一点，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，所以焦距为：40.0cm−30.0cm=10.0cm；
(2)当移动蜡烛距凸透镜15cm处时，已知f=10cm，则f<u<2f，此时成倒立放大的实像，生活中应用该原理制作的光学仪器是投影仪；再将蜡烛向凸透镜移近11cm，u=4cm<f，蜡烛的像是虚像，不能直接在光屏上看到像．
26、 定值电阻断路 10 灯泡灯丝的阻值随温度而变化 0.32
【解析】
（1）滑动变阻器采用一上一下的接法；滑片向左移电压表的示数变大，说明电路中的电流变大，则滑动变阻器电阻减小，如图所示：
；
（2）电流表无示数表明电路断路，电压表测待测电阻两端的电压，电压表有示数，说明断路位置在待测电阻Rx处；
（3）根据图乙可知，电压表的量程为0～3V，分度值为0.1V，示数为1.4V；
根据图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.14A；
由得电阻R的阻值：；
（4）当电压表示数变大、电流表示数变大时，灯泡的功率变大，灯丝的温度升高，其电阻也会变化，故电压表的示数与电流表的示数的比值不是固定的；灯泡的额定电流为0.2A，额定电压为1.6V，则额定功率为：PL=ULIL=1.6V×0.2A=0.32W；
（5）电路图如图所示：
；
①滑动变阻器滑片移至最下方，此时变阻器接入电路的电阻为0，闭合开关S2，读出电流表示数为I；则电源电压为U=IR0；
②闭合开关S1、断开S2，移动滑动变阻器滑片，使电流表示数为0.2A；
③滑片位置不动，闭合开关S2、断开开关S1，读出电流表示数I'，则滑动变阻器接入电路的电阻为；
②中灯泡两端的电压为：；
则灯泡的额定功率为：．
故答案为（1）如图；（2）定值电阻断路；（3）10；（4）灯泡灯丝的阻值随温度而变化；0.32；（5）如图．
